3.3 组合体的投影
汇报人姓名

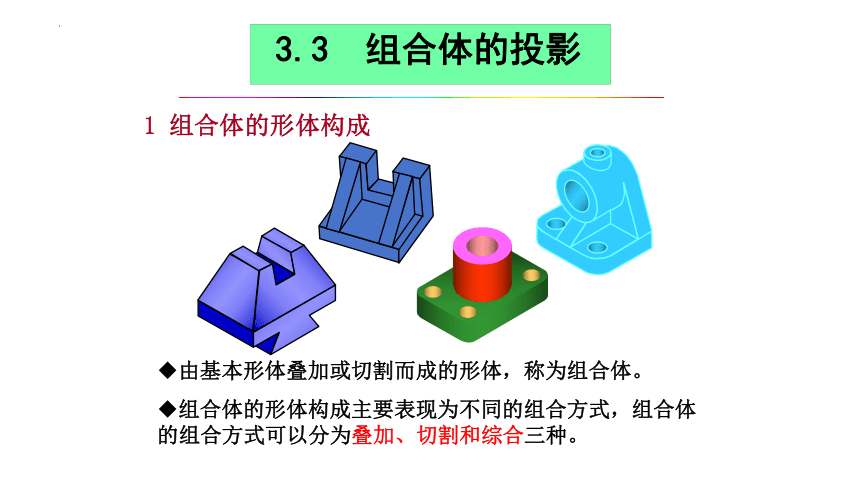

1 组合体的形体构成
3.3 组合体的投影
由基本形体叠加或切割而成的形体，称为组合体。
组合体的形体构成主要表现为不同的组合方式，组合体的组合方式可以分为叠加、切割和综合三种。

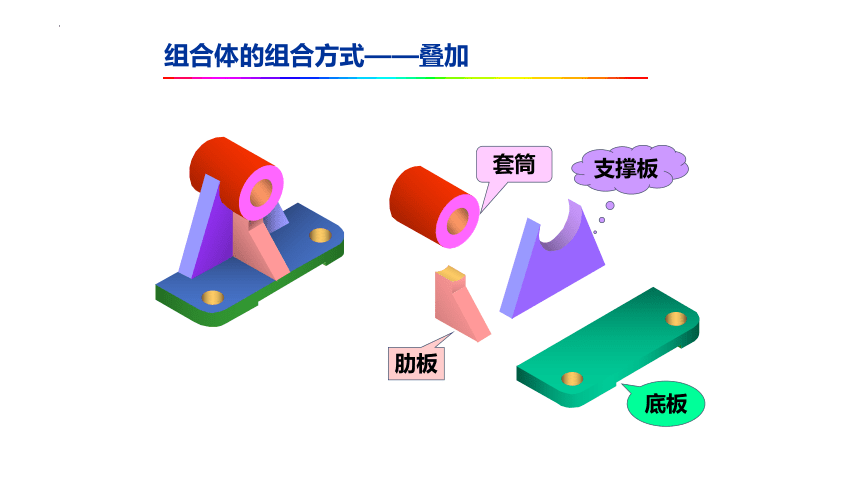

组合体的组合方式——叠加
套筒
底板
支撑板
肋板

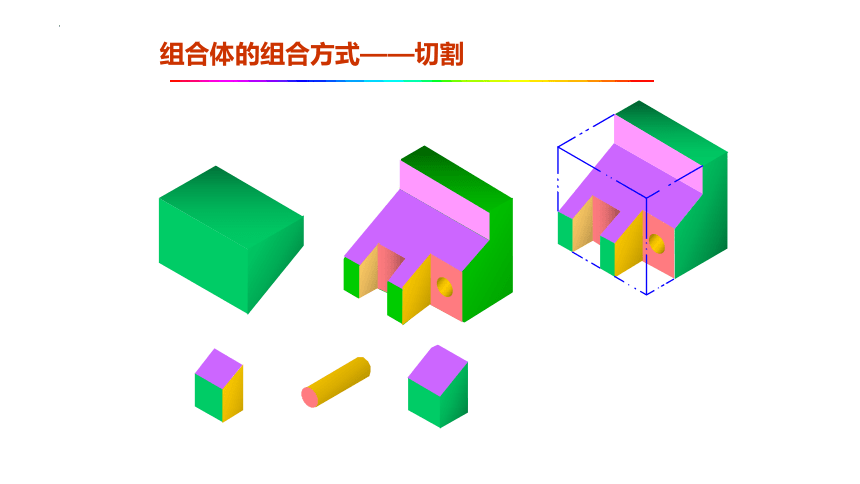

组合体的组合方式——切割

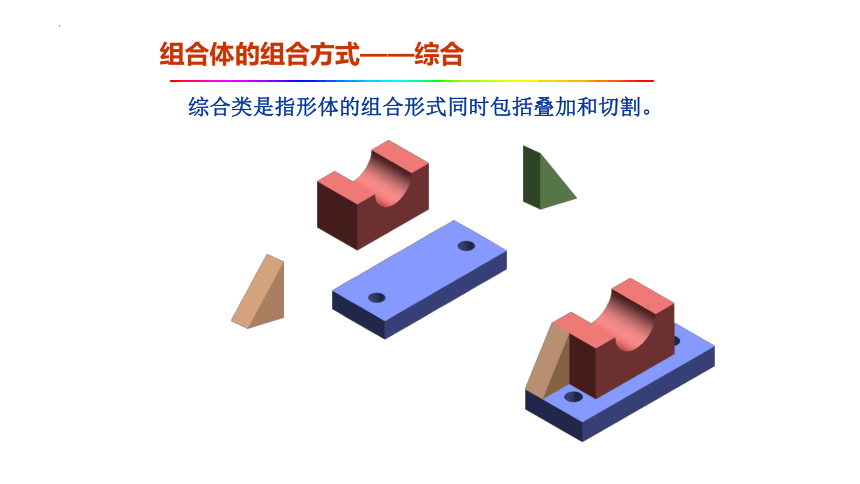

组合体的组合方式——综合
综合类是指形体的组合形式同时包括叠加和切割。

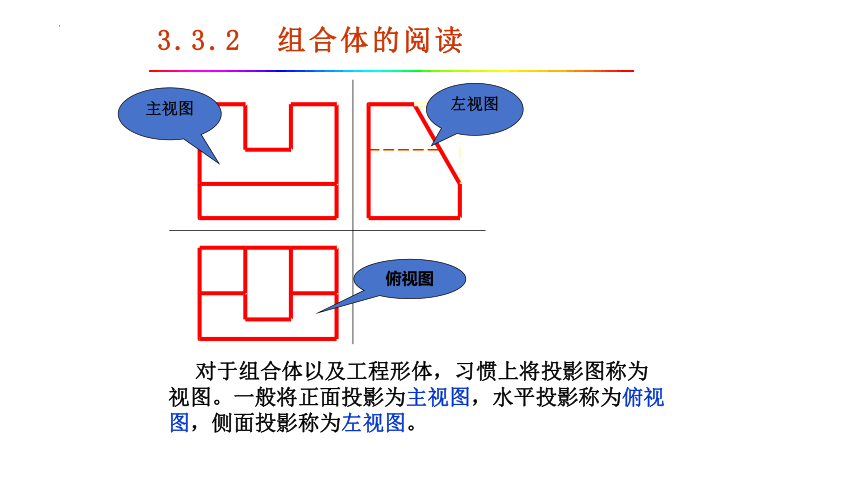

3.3.2 组合体的阅读
左视图
主视图
俯视图
对于组合体以及工程形体，习惯上将投影图称为视图。一般将正面投影为主视图，水平投影称为俯视图，侧面投影称为左视图。

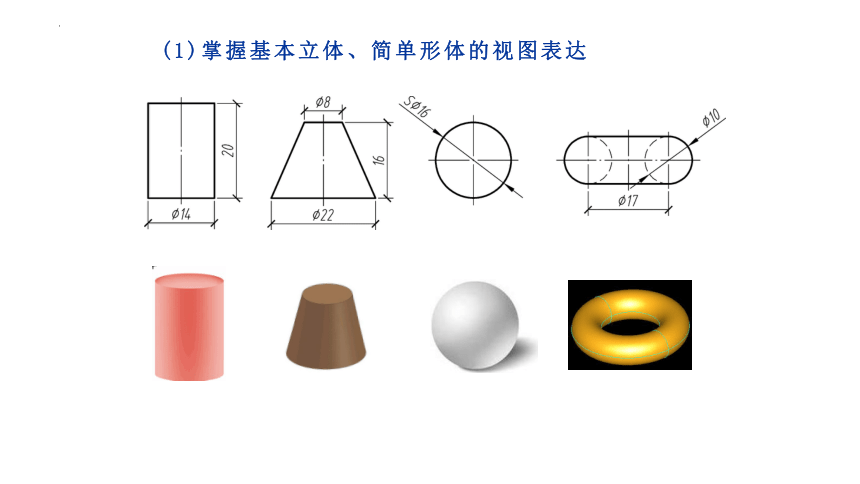

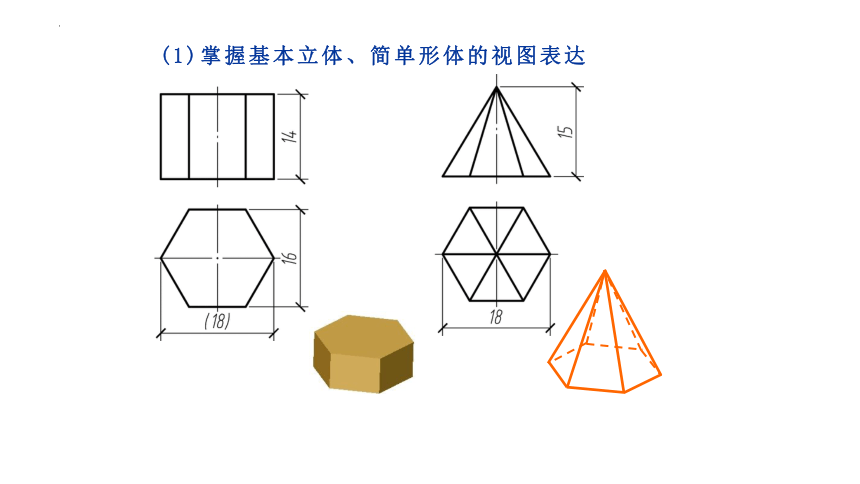

(1)掌握基本立体、简单形体的视图表达

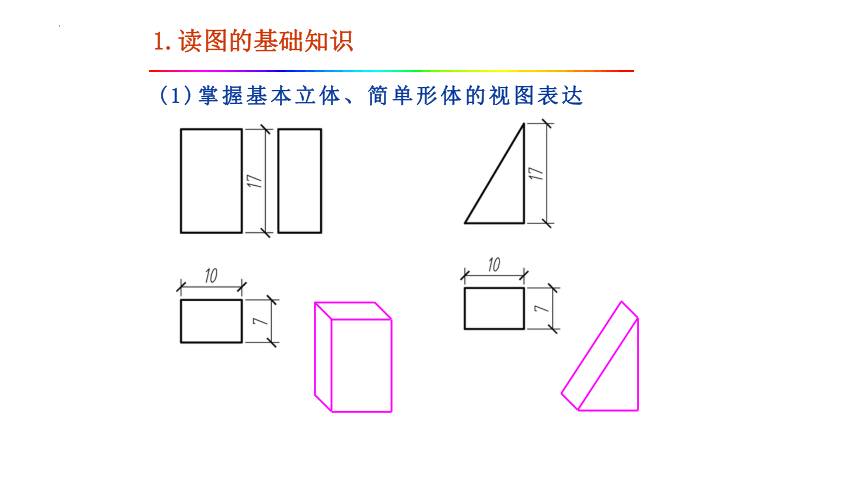

1.读图的基础知识
(1)掌握基本立体、简单形体的视图表达
(1)掌握基本立体、简单形体的视图表达
(1)掌握基本立体、简单形体的视图表达
(1)掌握基本立体、简单形体的视图表达
(2)掌握投影规律，由视图判断物体的长、宽、高和各方位的对应关系
下
上
前
后
Ⅰ
Ⅱ
Ⅰ
Ⅱ
右
左
上
下
Ⅰ
Ⅱ
右
左
上
下
Ⅰ
Ⅱ
左
右
后
前
Ⅰ
Ⅱ
左
右
后
前
Ⅰ
Ⅱ
(3)应一组视图联系起来阅读
物体的一个投影通常不能确定它的空间形状，所以读图时应将几个视图联系起来，想象出形体的空间形状。
（3）应一组视图联系起来阅读
物体的两个投影也不一定能确定它的空间形状，所以读图时应将几个视图联系起来，想象出形体的空间形状。
（3）应一组视图联系起来阅读
物体的两个投影也不一定能确定它的空间形状，所以读图时应将几个视图联系起来，想象出形体的空间形状。
（4）注意物体的特征视图
在形体的一组视图中，首先要找出最能反映形体形状特征的视图，重点予以阅读。
特征视图
特征视图
图线为交线的投影
图线为平面的投影
图框为平面的投影
视图中线框、图线的含义
（5）掌握视图中图线和线框的含义
曲面转向轮廓线
轴线
交线投影
面的投影
(5)掌握视图中图线和线框的含义
(6)图线虚实变化对形体的影响
在视图中用粗实线表示形体的可见轮廓；虚线表示不可见轮廓，可能是形体内部的孔、槽、洞等。
THANKS
汇报人姓名
