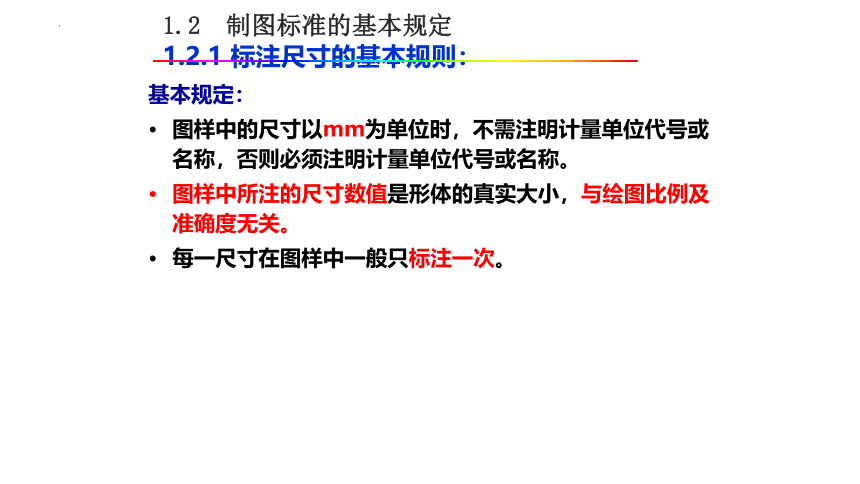

1.2 制图标准的基本规定
1.2 制图标准的基本规定
1.2.1 标注尺寸的基本规则：
基本规定：
图样中的尺寸以mm为单位时，不需注明计量单位代号或名称，否则必须注明计量单位代号或名称。
图样中所注的尺寸数值是形体的真实大小，与绘图比例及准确度无关。
每一尺寸在图样中一般只标注一次。
尺寸线用细实线绘制，应与被标注的线段平行并与尺寸界线相交，相交处尺寸线不超出尺寸界线。尺寸线必须单独画出，不能与其他线重合或画在其延长线上。相同方向尺寸线间的距离要均匀，间隔大于5mm，以便注写尺寸数字和有关符号。

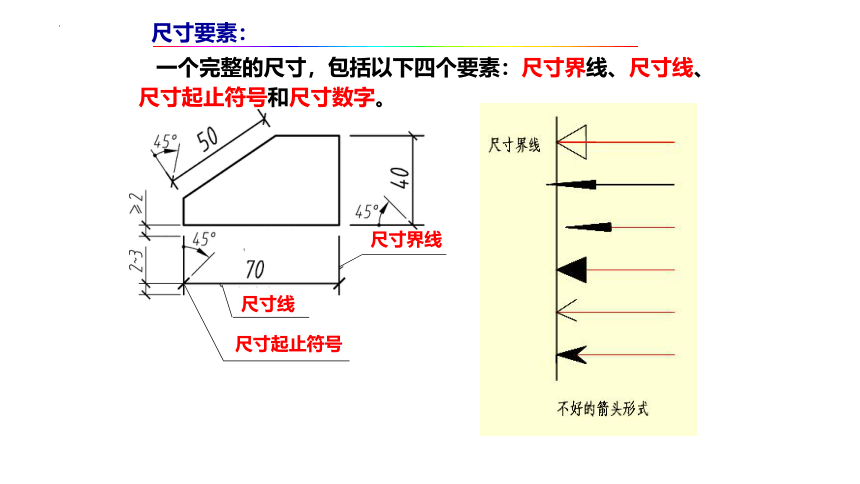

尺寸要素：
一个完整的尺寸，包括以下四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

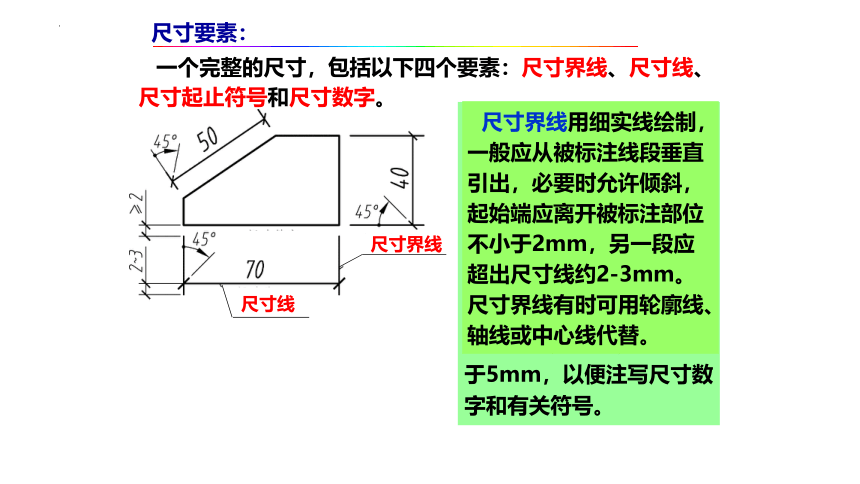

尺寸界线用细实线绘制，一般应从被标注线段垂直引出，必要时允许倾斜，起始端应离开被标注部位
不小于2mm，另一段应超出尺寸线约2-3mm。尺寸界线有时可用轮廓线、轴线或中心线代替。
尺寸线
尺寸界线
尺寸要素：
一个完整的尺寸，包括以下四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸起止符号
尺寸界线

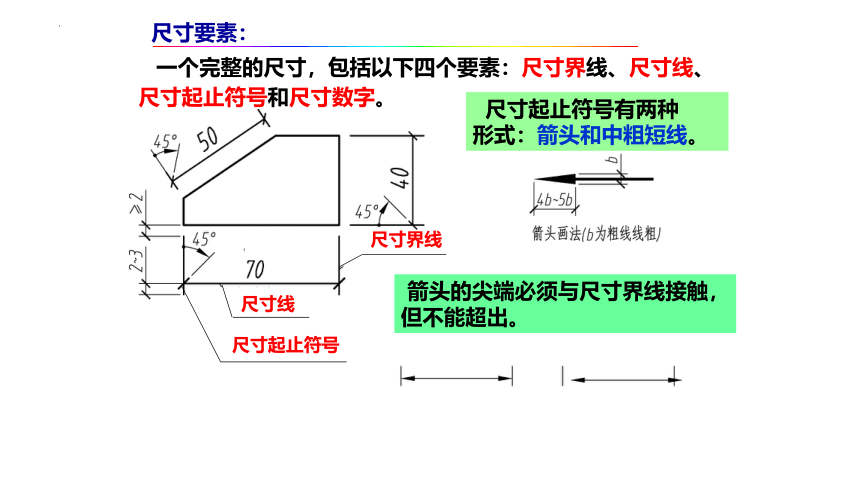

尺寸起止符号有两种
形式：箭头和中粗短线。
箭头的尖端必须与尺寸界线接触，但不能超出。
尺寸线
尺寸要素：
一个完整的尺寸，包括以下四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸界线
尺寸线
尺寸起止符号
线性尺寸数字一般注写在尺寸线上方或尺寸线中断处。同一图样中字号大小一致，位置不够可以引出标注。尺寸数字前的符号区分不同类型的尺寸。如：A 表示直径，R 表示半径， SA、SR 表示球面直径及半径等。
尺寸要素：
一个完整的尺寸，包括以下四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸起止符号
尺寸界线
尺寸线
尺寸数字

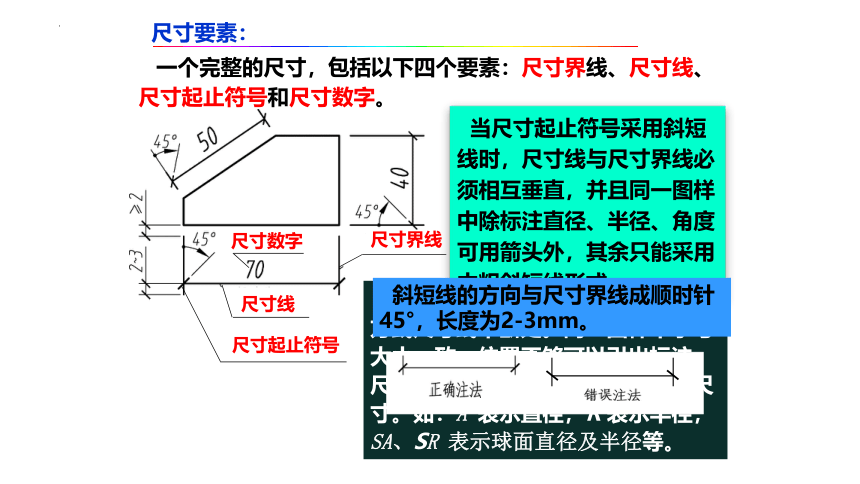

当尺寸起止符号采用斜短线时，尺寸线与尺寸界线必须相互垂直，并且同一图样中除标注直径、半径、角度可用箭头外，其余只能采用
中粗斜短线形式。
斜短线的方向与尺寸界线成顺时针45°，长度为2-3mm。

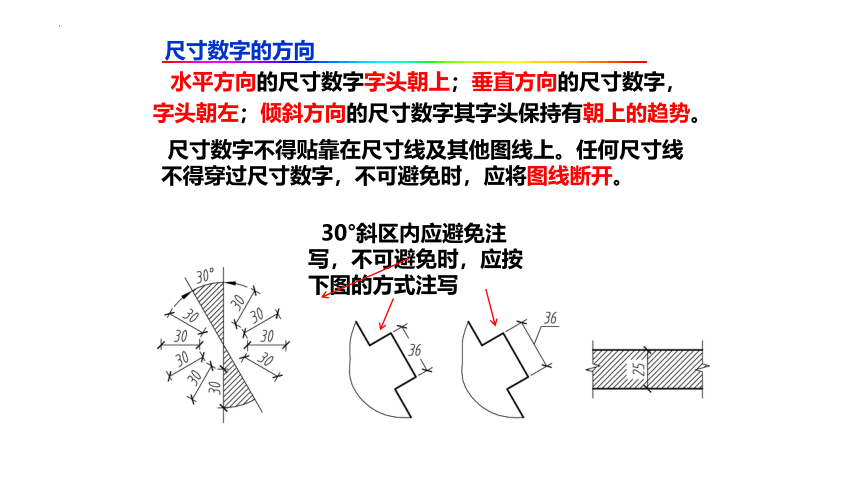

尺寸数字的方向
水平方向的尺寸数字字头朝上；垂直方向的尺寸数字，字头朝左；倾斜方向的尺寸数字其字头保持有朝上的趋势。
尺寸数字不得贴靠在尺寸线及其他图线上。任何尺寸线不得穿过尺寸数字，不可避免时，应将图线断开。
30°斜区内应避免注写，不可避免时，应按下图的方式注写
常用的尺寸标注法
直径、半径、角度、弧长、弦长的标注方法
大于半圆的圆弧或圆应标注直径，半圆或小于半圆的圆弧标注半径，标注直径、半径、角度、弧长时尺寸起止符号宜用箭头。
常用的尺寸标注法
直径、半径、角度、弧长、弦长的标注方法
当圆弧的半径过大或在图纸范围内无法标注其圆心位置时，可用折线形式表示尺寸线。若无需表示圆心位置时，可将尺寸线中断。
标注角度时，尺寸数字应沿尺寸线方向注写。
常用的尺寸标注法
直径、半径、角度、弧长、弦长的标注方法
标注弦长尺寸时，尺寸界线应平行于该弦的垂直平分线。
标注弧长尺寸时，尺寸线用圆弧，尺寸数字旁边应加注符号“⌒”，尺寸界线应沿径向引出。
小间隔
如果尺寸界线较密，注写尺寸数字的间隙不够时，可按图所示方式注写。
标注非圆曲线的尺寸时，可用坐标形式标注尺寸：
标注坡度时，应加坡度符号，箭头应指向下坡方向，也可用直角三角形形式标注。
特殊标注
复杂的图形，可用网格形式标注尺寸。
标注单线图的尺寸时，杆件或管线的长度可直接将尺寸数字沿杆件或管线的一侧注写。
说 明 正 确 错 误
尺寸数字应写在尺寸线的中间，在水平尺寸线上的应从左到右写在尺寸线上方。在垂直尺寸线上的应先顺时针旋转图纸，然后按水平方式写在尺寸线上方
长尺寸在外，短尺寸在内
标注尺寸的正误对比
说 明 正 确 错 误
不能用尺寸界限作为尺寸线
轮廓线，中心线可以作为尺寸界限，但不能用作尺寸线
尺寸线倾斜时数字的方向应便于阅读，避免在30 斜线范围内注写尺寸
说 明 正 确 错 误
同一张图纸内尺寸数字应大小一致
在断面图中写数字处，应留空不画断面线
两尺寸界限之间比较窄时，尺寸数字可注在尺寸界限外侧，或上下错开，或用引出线引出再标注
桁架式结构的单线图，宜将尺寸直接注在杆件的一侧
THANKS
