1.1 常用制图工具
土木工程
制图与识图
第一章 制图的基本知识
1.1 常用制图工具
1.2 制图标准的基本规定
1.3 几何作图
1.5 绘图技能
1.4 平面图形分析及绘图步骤

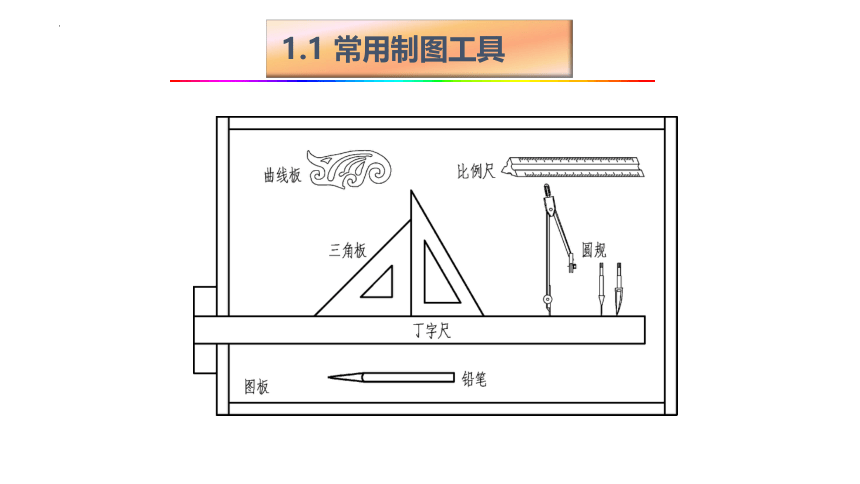

1.1 常用制图工具

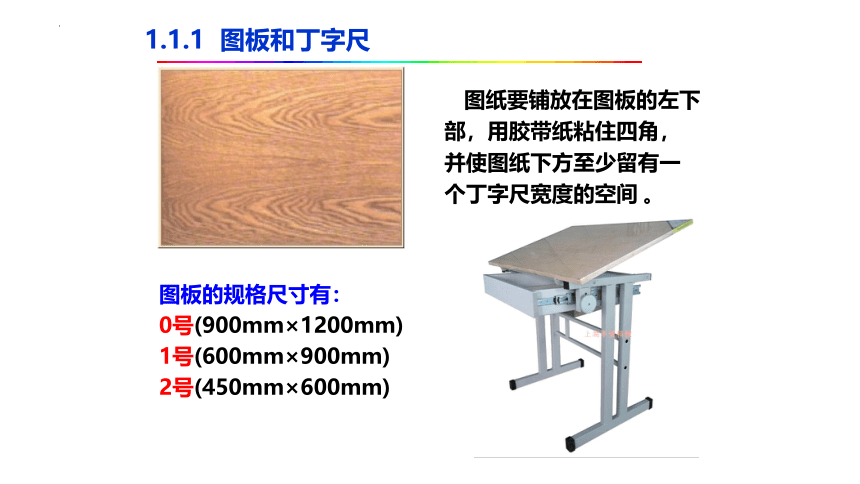

图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间 。
1.1.1 图板和丁字尺
图板的规格尺寸有：
0号(900mm×1200mm)
1号(600mm×900mm)
2号(450mm×600mm)

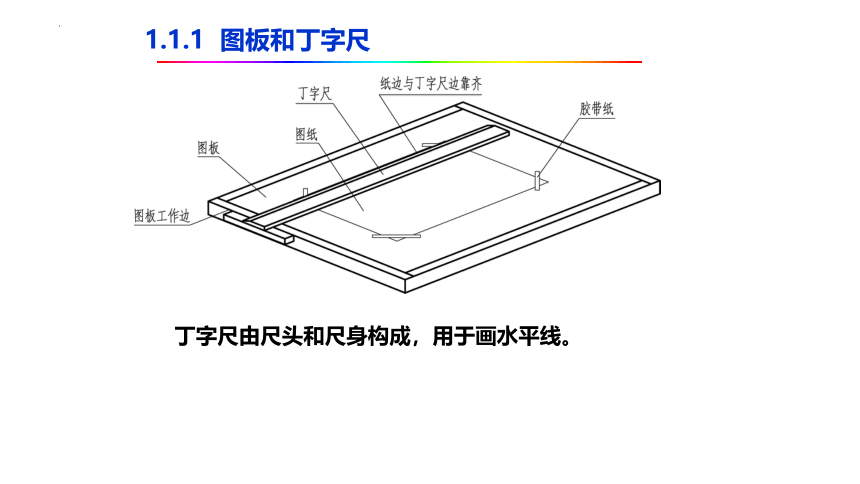

丁字尺由尺头和尺身构成，用于画水平线。
1.1.1 图板和丁字尺

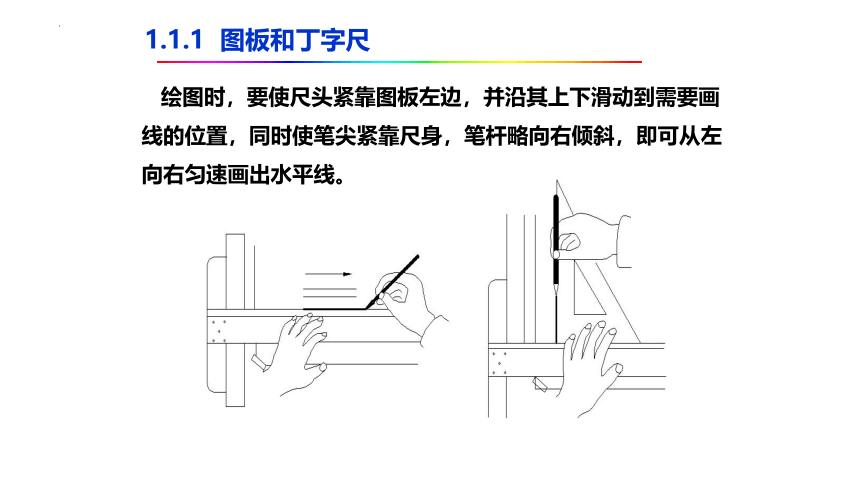

绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。
1.1.1 图板和丁字尺
1.1.1 图板和丁字尺
一副三角板由45°和30°、60°两块组成。L为其规格尺寸。
1.1.2 三角板
1.1.2 三角板
三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的倾斜线及其平行线。
要随时注意将三角板下边缘与丁字尺尺身工作边靠紧。
1.1.3 圆规和分规
分规的形状与圆规相似，只是两腿均装有尖锥形钢针，既可用它量取线段的长度，也可用它等分直线段或圆弧。
1.1.3 圆规和分规
曲线板用来画非圆曲线。
1.1.4 曲线板和制图模板
在手工制图条件下，为提高制图的质量和速度，人们把建筑工程专业上常用的符号、图例和比例尺均刻画在透明的塑料薄板上，制成供专业人员使用的尺子就是制图模板。
1.1.4 曲线板和制图模板
常用的比例尺有两种：
外形呈三棱柱体，上有六种不同比例的三棱比例尺。
有机玻璃材料，上有三种不同比例的比例直尺。
用来按一定比例量取长度时的专用量尺。
1.1.5 比例尺
铅芯有软硬之分，B表示软铅芯，H表示硬铅芯，HB表示软硬适中的铅芯。“B”、“H”前的数字越大表示铅笔越软或越硬，6H和6B分别为最硬和最软的。
铅笔是用来画图线或写字的。
1.1.6 铅笔
锥状
扁平状
不同类型的铅笔用途和削法。
1.1.6 铅笔
用来修改画错的图线。
1.1.7 擦图片
