1.2 制图标准的基本规定
1.2 制图标准的基本规定
1.2.1 图线(GB/T 17450－1998、GB/T 4457.4－2002)
1)线型

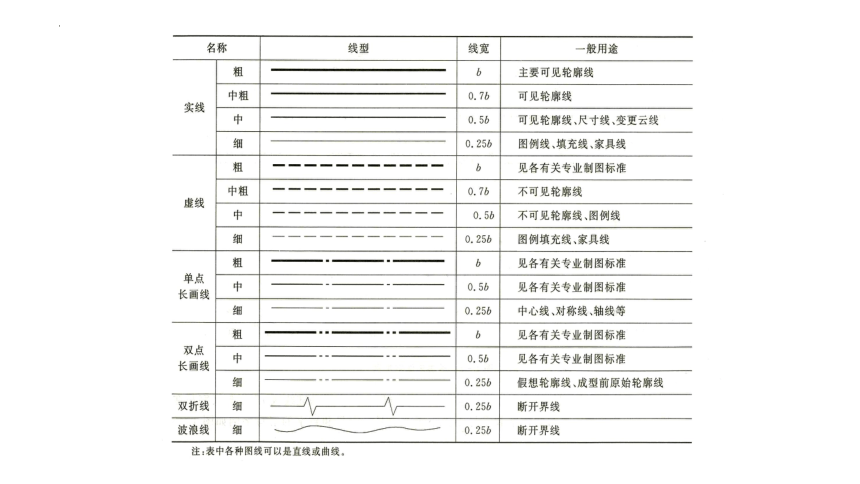

《技术制图 图线》(GB/T 17450-1998)中规定了15种基本线型及其变形，供工程各专业选用。《房屋建筑制图统一标准》(GB/T 50001-20lO)中规定了6种线型，供房屋建筑各专业使用。
常用的线型有实线、虚线、点画线、双点画线、折断线和波浪线。

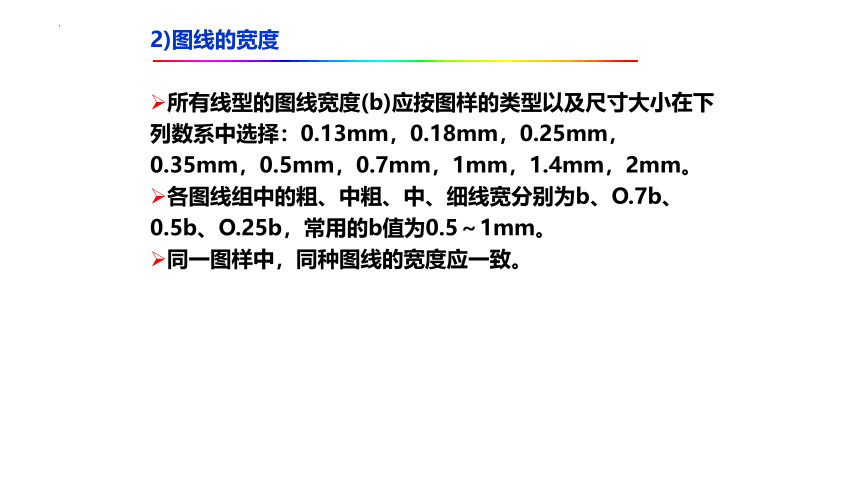

2)图线的宽度
所有线型的图线宽度(b)应按图样的类型以及尺寸大小在下列数系中选择：0.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm。
各图线组中的粗、中粗、中、细线宽分别为b、O.7b、0.5b、O.25b，常用的b值为0.5～1mm。
同一图样中，同种图线的宽度应一致。

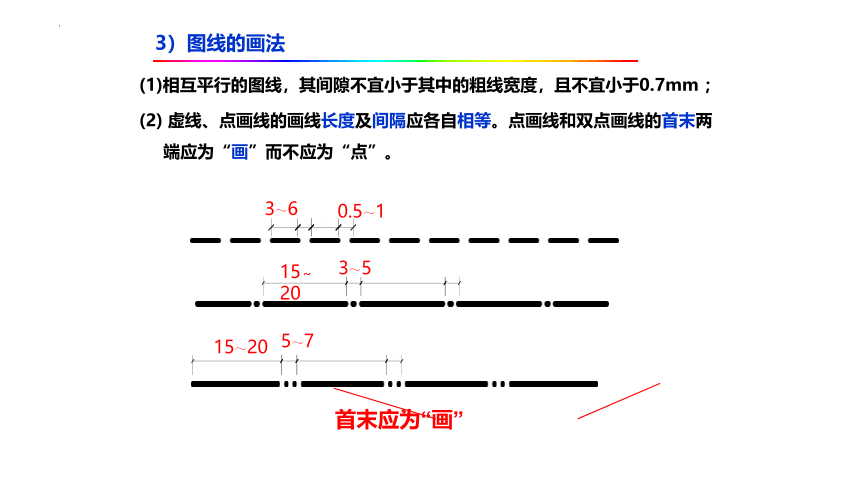

3）图线的画法
(1)相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm ；
(2) 虚线、点画线的画线长度及间隔应各自相等。点画线和双点画线的首末两端应为“画”而不应为“点”。
3～6
0.5～1
15～20
3～5
15～20
5～7
首末应为“画”

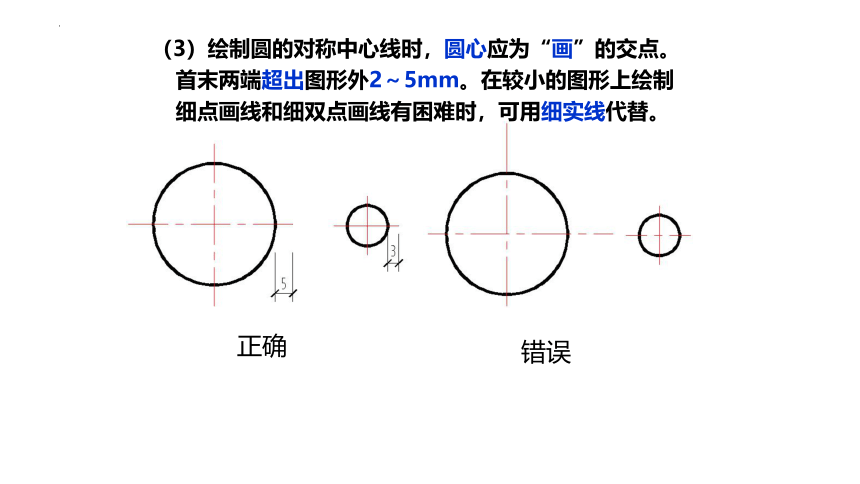

（3）绘制圆的对称中心线时，圆心应为“画”的交点。首末两端超出图形外2～5mm。在较小的图形上绘制细点画线和细双点画线有困难时，可用细实线代替。
正确
错误

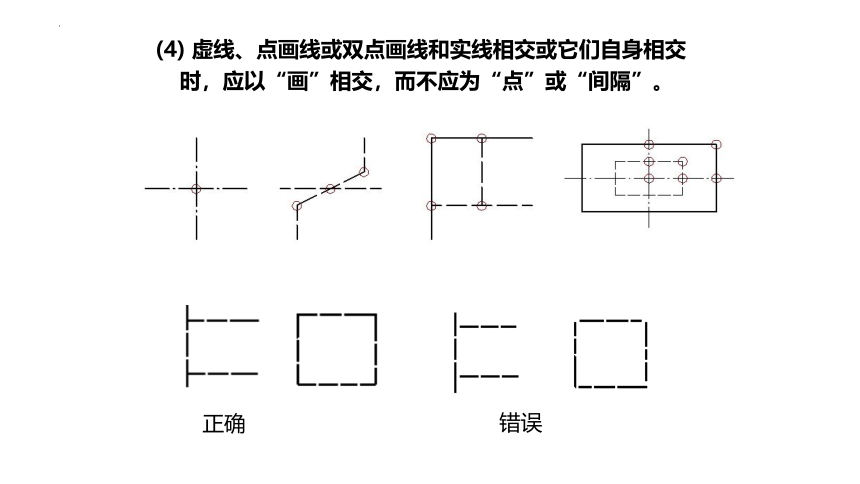

(4) 虚线、点画线或双点画线和实线相交或它们自身相交时，应以“画”相交，而不应为“点”或“间隔”。
正确
错误
正确
错误
（6）图线不得与文字、数字或符号重叠、混淆。不可避免时，应首先保证文字、数字或符号清晰。
（5）虚线、点画线或双点画线为实线的延长线时，不得与实线相连。
(7)当图线互相重叠时，应按实线、虚线、点画线的顺序只画前面的一种。
找出图线画法中的错误
点画线的两端应是线段
点画线应超过轮廓线
应是线段相交
中心线超过轮廓线太长
正确画法
找出图线画法中的错误
正确画法
应留空隙
不应留空隙
应是线段相交
应是线段相交
字体要求：字体端正、笔画清楚、排列整齐、间隔均匀。
字高要求：字体高度h(mm)代表字体号数，1.8、2.5、3.5、5、7、10、14、20八种。
1）汉字
汉字应写成长仿宋体或黑体。书写要领为：横平竖直、注意起落、结构均称、填满方格。
汉字的高度不应小于3.5mm，其宽度一般为h/ 。
。
1.2.2 字体(GB/T 14691－1993)
2）数字与字母
在同一张图纸上只能采用一种字体。数字和字母有直体字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜，与水平方向的夹角约为75 。当数字和字母与汉字混合书写时，可写成直体的。书写的数字和字母不应小于2.5号。
1.2.3 图幅及格式
1）图纸幅面(GB/T 14689－1993)
标准图幅共有五种。
幅面代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
e 20 10
c 10 5
a 25
图框格式
图框线
幅面线
装订边
学生用标题栏建议采用以下格式。其中图名用10号字，校名用7号字，其余用5号字。
标题栏格式
1.2.4 比例(GB/T 14690－1993)
比例为图形与实物相对应的线性尺寸之比。
比例的大小 是指比值的大小。比值为1的比例（即1:1）称为原值比例；比值大于1的比例(如2:1）称为放大比例；比值小于1的比例（如1:2）称为缩小比例。
2:1
1:1
1:2
思考：1:50与1:100哪个大？
1:50大于1:100
17
必要时，也可用比例尺的形式标注比例。一般可在图样中
的竖直和水平方向加画比例尺。
必要时，允许在同一视图的铅垂和水平方向标注不同的
比例（但两种比例比值一般不超过5倍）。
公路纵断面图
铅垂方向 1:1000
水平方向 1:2000
必要时可注写在图名的下方或右侧，字号应比图名字号小一号或二号。如：
底层平面图
1:100
A-A
1:100
比例一般应标注在标题栏的比例栏内。
18
绘图时所用比例，应根据图样的用途和复杂程度，从下
表中选用，并优选常用比例。
种类 第一系列 第二系列
原值比例 1:1 ——
放大 比例 5:1 2:1 5×10n:1 2×10n:1 1×10n:1 4:1 2.5:1 4×10n:1 2.5×10n:1
缩小 比例 1:2 1:5 1:2×10n 1:5×10n 1:1×10n 1:1.5 1:2.5 1:3 1:4 1:6
1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
