第一章
绪论
国家标准及一般规定

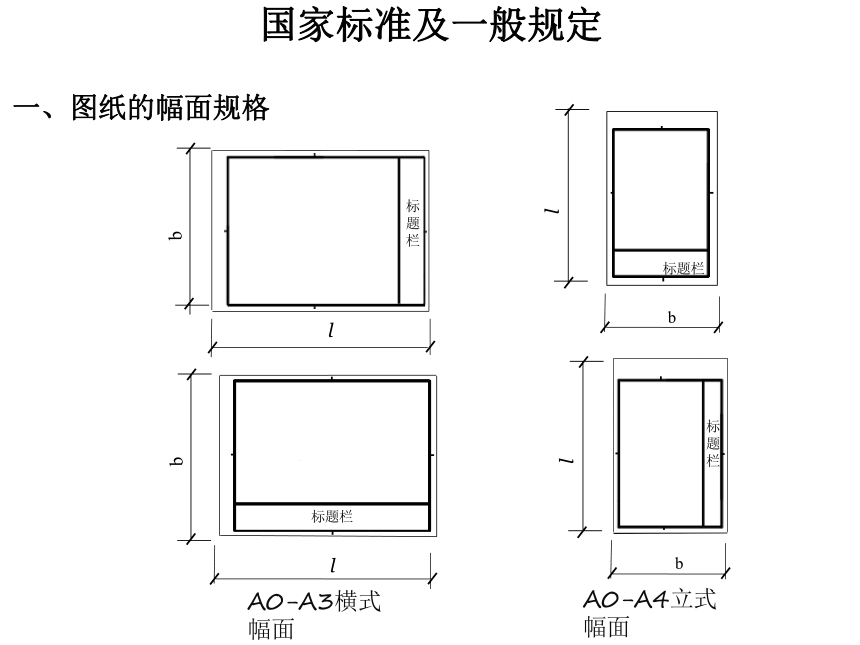

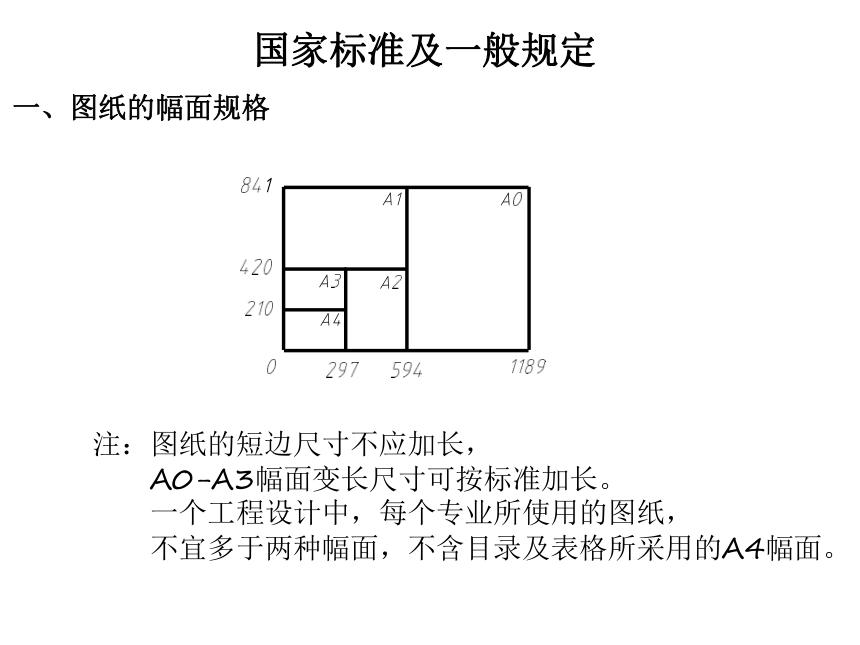

一、图纸的幅面规格
注：图纸的短边尺寸不应加长，
A0-A3幅面变长尺寸可按标准加长。
一个工程设计中，每个专业所使用的图纸，
不宜多于两种幅面，不含目录及表格所采用的A4幅面。
国家标准及一般规定
b
l
标题栏
标题栏
b
l
标题栏
b
l
b
l
标题栏
A0-A3横式幅面
A0-A4立式幅面
国家标准及一般规定
一、图纸的幅面规格
1、粗实线
2、中粗线
3、中实线
4、细实线
5、中虚线
b 0.7b
0.5b
0.25b
0.5b
6、细单点长画线 0.25b
7、细双点长画线 0.25b
8、折断线 0.25b
9、波浪线 0.25b
国家标准及一般规定

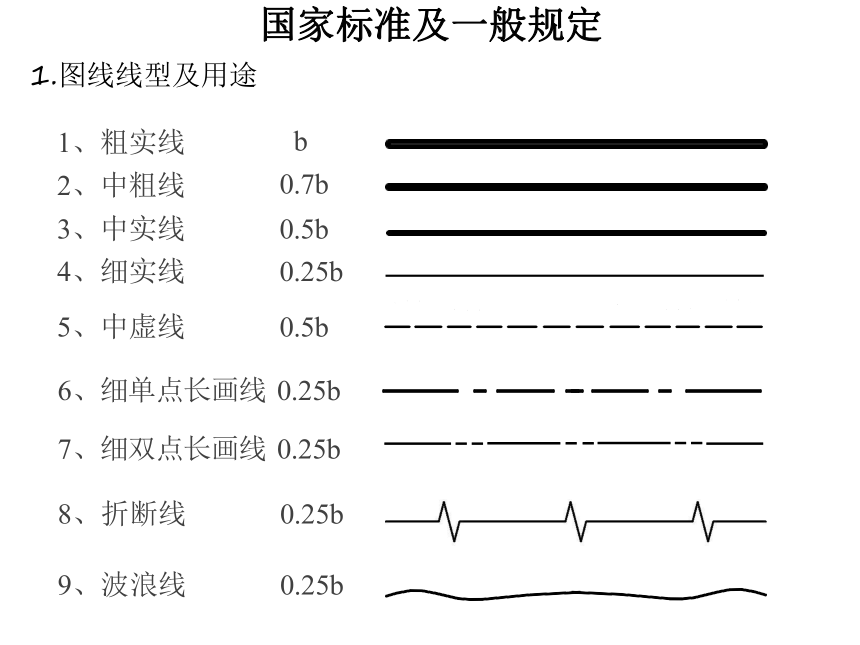

1.图线线型及用途

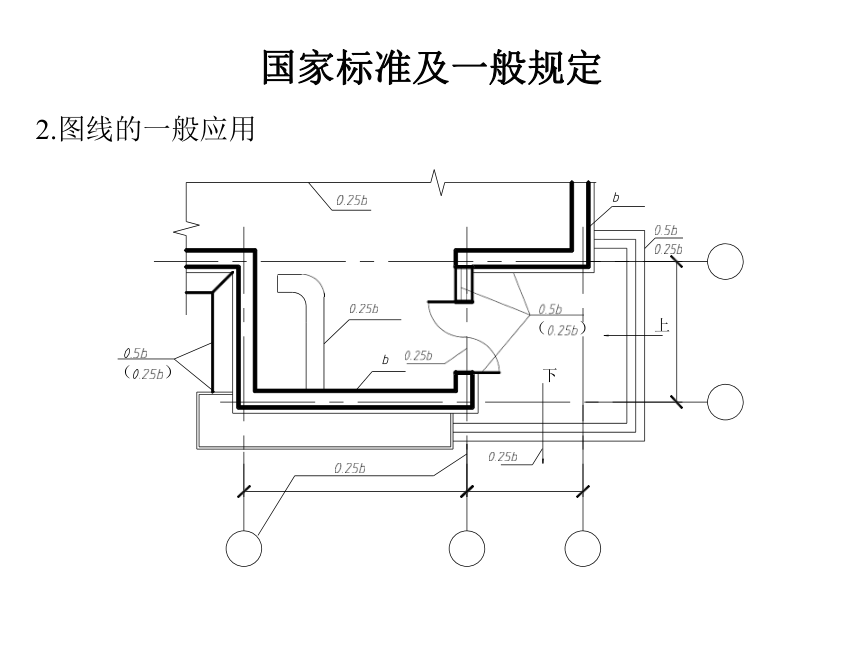

2.图线的一般应用
上
下
（
）
（
）
国家标准及一般规定

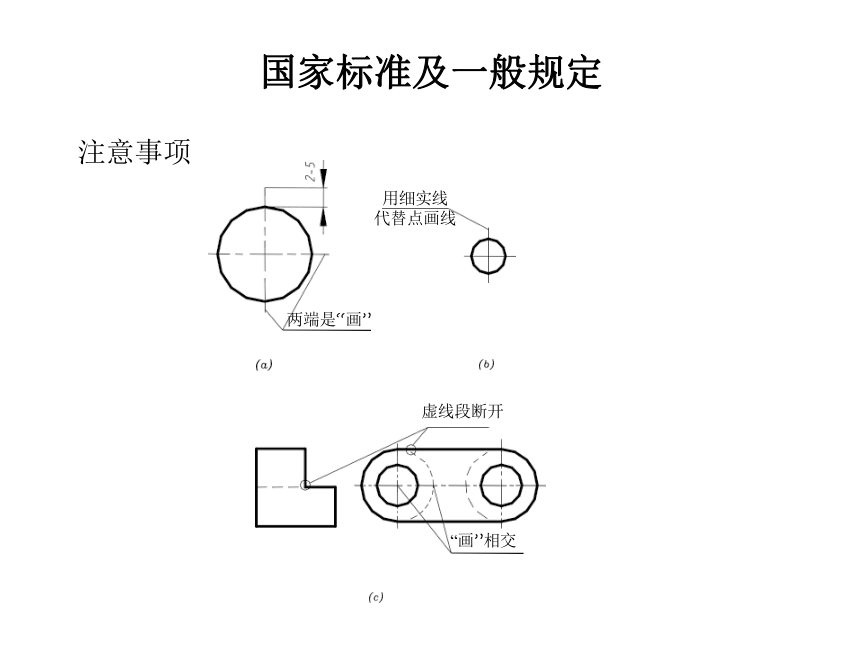

注意事项
虚线段断开
“画”相交
用细实线代替点画线
两端是“画”
国家标准及一般规定
常用比例 1：1 1：2 1：5 1：10 1：20
1：30 1：50 1：100 1：150 1：200
1：500 1：1000 1：2000
可用比例 1：3 1：4 1：6 1：15 1：40
1：60 1：80 1：250 1：300 1：400
1：600 1：5000 1：10000 1：20000
1：50000 1：100000 1：200000
比例的注写
平面图
1：100
①
1：20
国家标准及一般规定

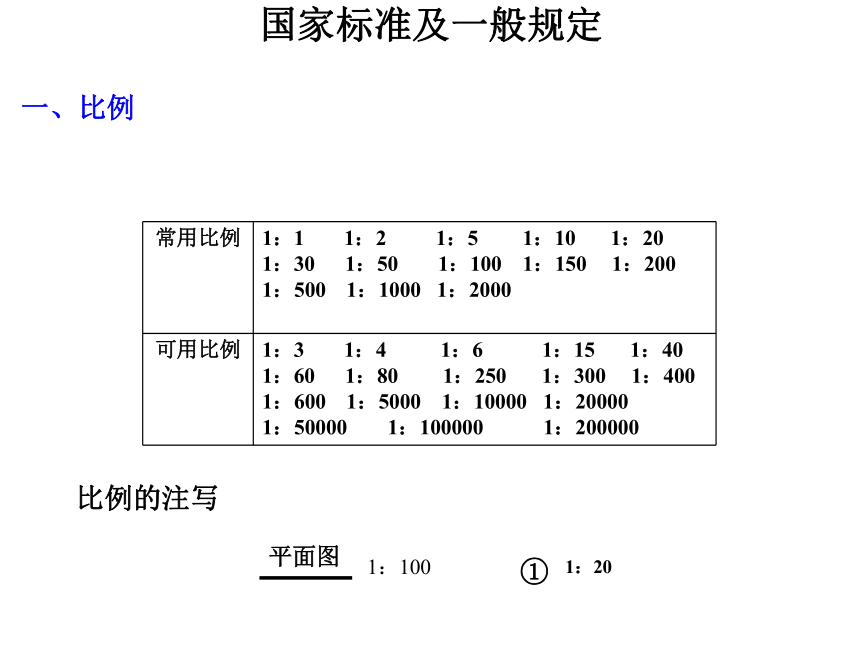

一、比例

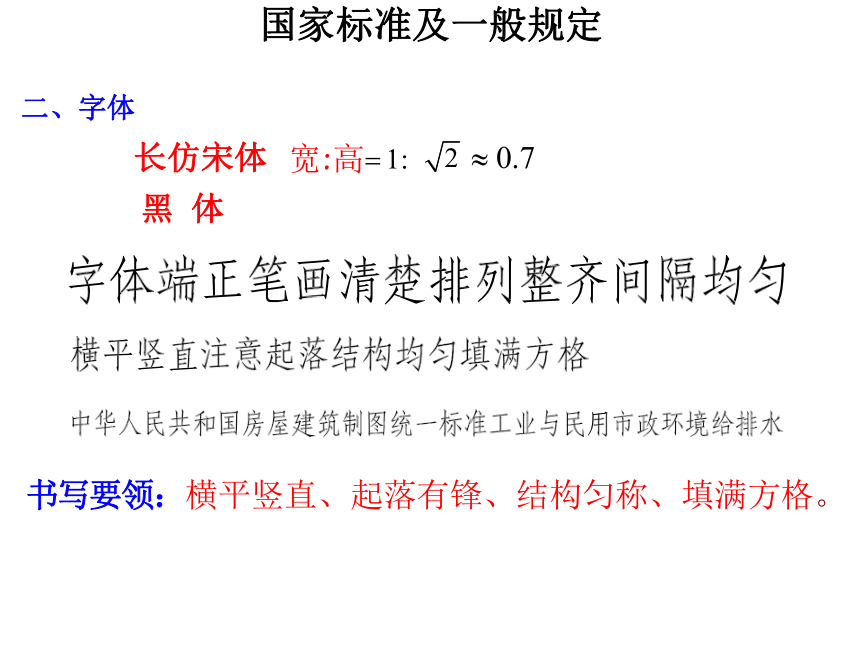

二、字体
长仿宋体
黑 体
宽:高 1:
2 0.7
书写要领：横平竖直、起落有锋、结构匀称、填满方格。
国家标准及一般规定
国家标准及一般规定
二、字体
制图工具的使用方法
一、图版和丁字尺
工作边
导边
尺身
尺头
工作表面
制图工具的使用方法方法
丁字尺画水平线
一、图板和丁字尺
三角板与丁字尺配合使用
制图工具的使用方法
二、图板和丁字尺
制图工具的使用方法
三、圆规
制图工具的使用
四、分规
铅笔应从无字一端开始使用，
以保留铅芯硬度标志。
B、2B：加粗 HB：写字
削成楔形
削成锥形
五、铅笔
H、2H：打底稿 削成锥形
d
制图工具的使用
一、等分线段，以五等分为例。
Ⅳ
Ⅲ
Ⅱ
Ⅰ
几何作图
二、等分圆周及作圆内接正多边形
1、圆的五等分及作正五边形
(a)
(b)
1
2
几何作图
二、等分圆周及作圆内接正多边形
2、正六边形的画法：
几何作图
三、圆弧连接
1、圆弧连接的作图原理
几何作图
【例】根据所给尺寸绘制平面图形。
几何作图
【例】根据所给尺寸绘制平面图形。
几何作图
