土木工程制图
第五章
工程形体的表达方法

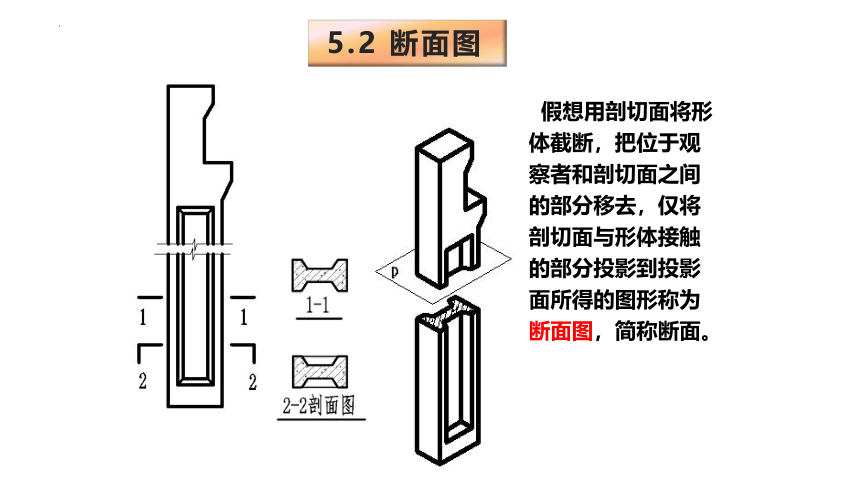

5.2 断面图
假想用剖切面将形体截断,把位于观察者和剖切面之间的部分移去,仅将剖切面与形体接触的部分投影到投影面所得的图形称为断面图,简称断面。
5.2.1断面图与剖面图的区别

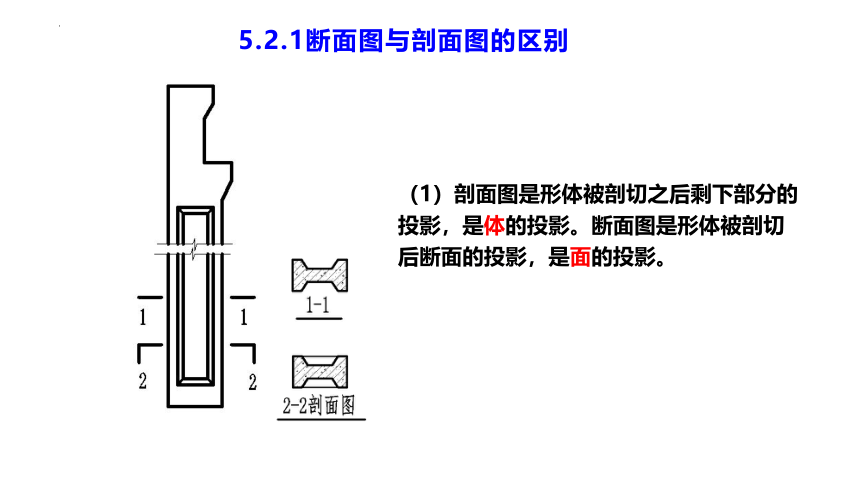

(1)剖面图是形体被剖切之后剩下部分的投影,是体的投影。断面图是形体被剖切后断面的投影,是面的投影。
5.2.1断面图与剖面图的区别

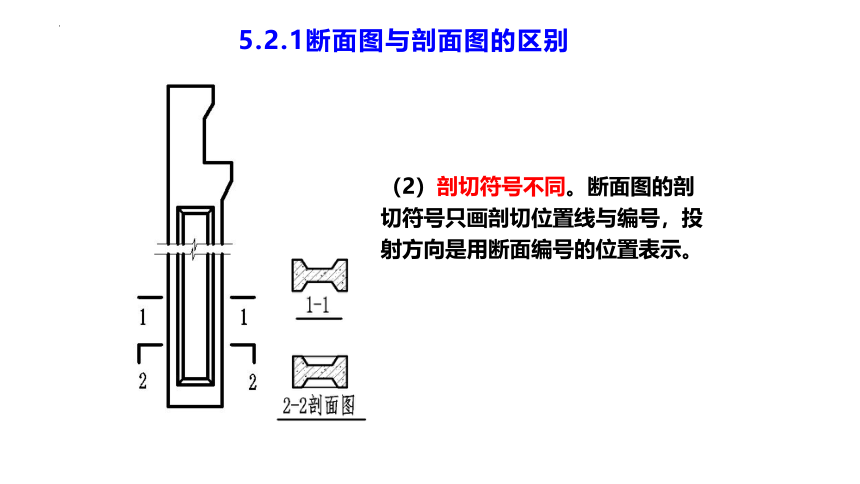

(2)剖切符号不同。断面图的剖切符号只画剖切位置线与编号,投射方向是用断面编号的位置表示。
5.2.1断面图与剖面图的区别

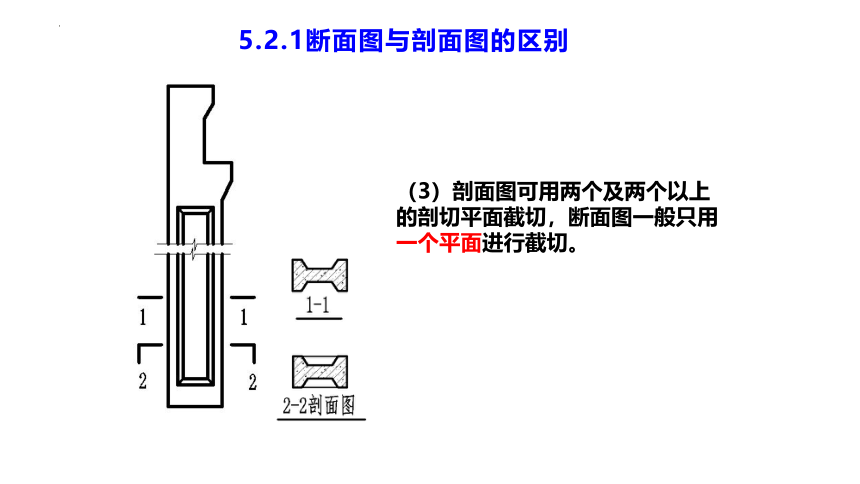

(3)剖面图可用两个及两个以上的剖切平面截切,断面图一般只用一个平面进行截切。

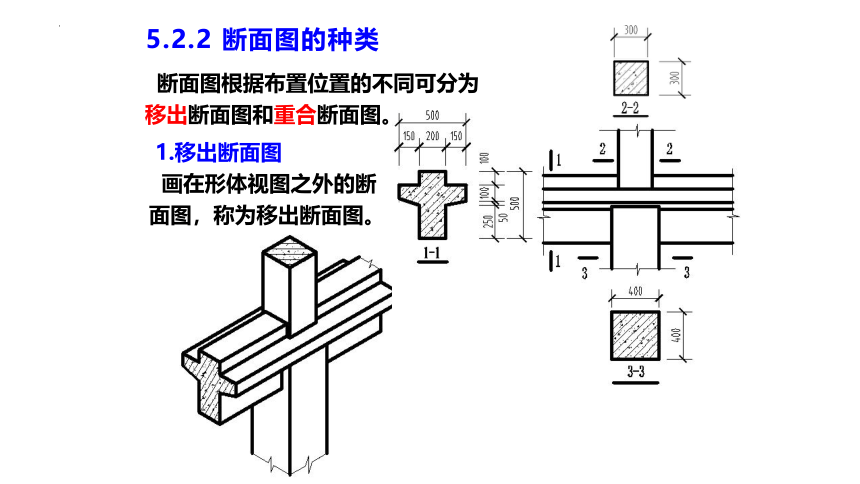

5.2.2 断面图的种类
断面图根据布置位置的不同可分为移出断面图和重合断面图。
1.移出断面图
画在形体视图之外的断面图,称为移出断面图。
5.2.2 断面图的种类
断面图根据布置位置的不同可分为移出断面图和重合断面图。

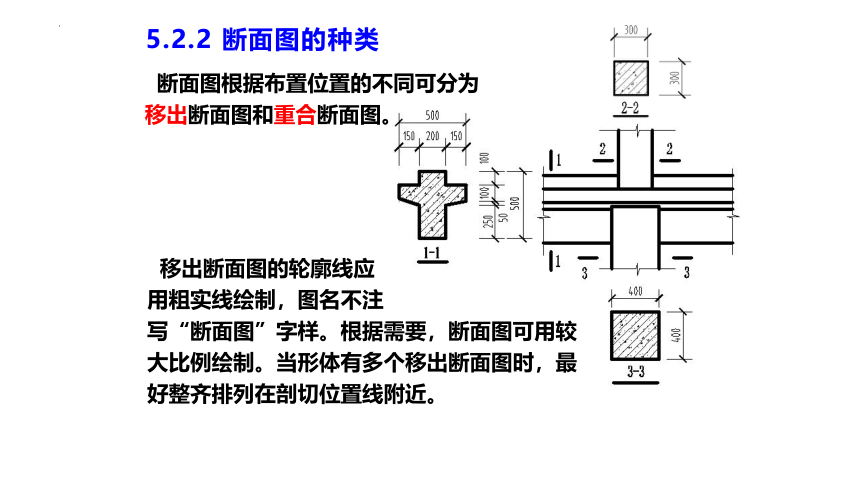

移出断面图的轮廓线应
用粗实线绘制,图名不注
写“断面图”字样。根据需要,断面图可用较大比例绘制。当形体有多个移出断面图时,最好整齐排列在剖切位置线附近。
2.重合断面图
在绘制断面图时,断面不移出视图,而是将其在剖切位置旋转90°,直接画在视图之内,称为重合断面图。
重合断面图轮廓线用粗实线绘制。
当视图中轮廓线与重合断面图重叠时,视图中的轮廓线应连续画出,不应间断。
重合断面图不需任何标注。
楼面的重合断面图
下图为现浇钢筋混凝土楼面的重合断面图。它是由一正平的剖切平面剖开楼板层得到的断面图。
在比例较小,不易画出钢筋混凝土材料图例符号时,可予以涂黑表示。
楼面的重合断面图
下如图为墙面装饰做法重合断面图。用于表达墙面凸起或凹进的花纹,该断面图不画成封闭线框。对于在断面图中可以不具体标注材料图例的,只需沿断面轮廓线边缘画45°等距细实线。
墙面的重合断面图
凸出墙面的装饰线条
凹入墙面的装饰线条
3.中断断面图
绘制细长杆件时,常将视图断开,把断面图画在断开处,称为中断断面图。
中断断面图也不需任何标注。
角钢的中断断面图
5.3 简化画法
5.3.1 对称图形的简化画法
具有对称性的构配件,可以以对称中心为界,只画出视图的一半,并画出对称符号。
如果图形不仅左右对称,而且上下也对称,还可进一步简化,只画出四分之一视图。
5.3 简化画法
5.3.1 对称图形的简化画法
对称符号用两平行细实线绘制,平行线的长度宜为6~10mm,两平行线的间距宜为2~3mm,平行线在对称线两侧的长度应相等,两端的对称符号到图形距离也应相等。
对称图形也可稍超出对称线,用波浪线或折断线断开,此时不需画对称符号。
5.3.2 相同构造要素的简化画法
如果建筑物或构配件上有许多相同且连续排列的结构要素,可以只在两端或适当位置画出少数几个完整形状,其余部分只画中心线或中心线交点表示其位置,并注明共有多少个这样的要素即可。
如果建筑物或构配件上的相同结构要素不是连续排列的,则只在适当位置画出少数几个完整形状,其余部分应在要素中心线交点处用小黑点表示,并注明共有多少个这样的要素。
5.3.3 较长构件的断开省略画法
当形体较长,并且沿长度方向的形状相同或按一定规律变化时,可采用断开省略的方法绘制。断开处应以折断线表示。
注意,标注尺寸时,应按全长注写。
