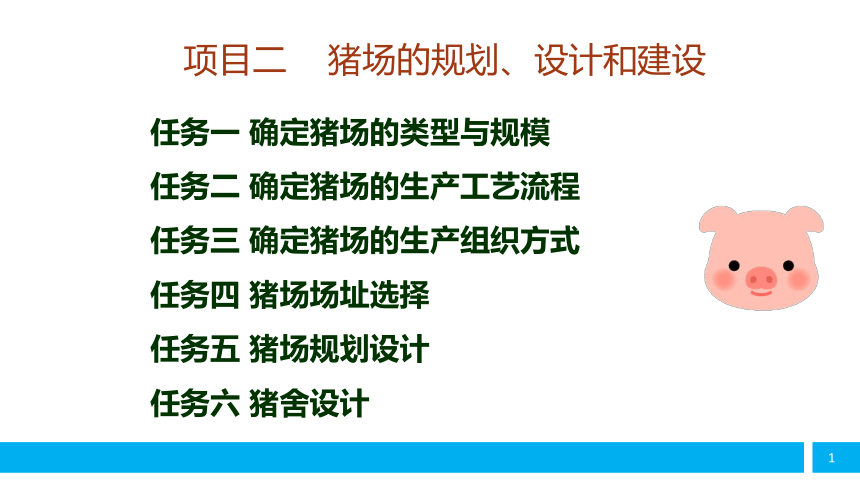

项目二 猪场的规划、设计和建设
任务一 确定猪场的类型与规模
任务二 确定猪场的生产工艺流程
任务三 确定猪场的生产组织方式
任务四 猪场场址选择
任务五 猪场规划设计
任务六 猪舍设计

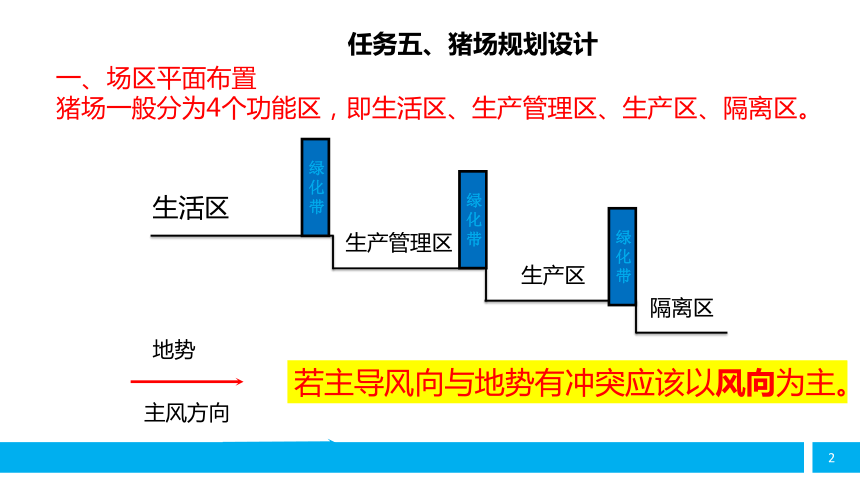

一、场区平面布置
猪场一般分为4个功能区，即生活区、生产管理区、生产区、隔离区。
生活区
生产管理区
生产区
隔离区
地势
主风方向
绿
化
带
绿
化
带
绿
化
带
若主导风向与地势有冲突应该以风向为主。
任务五、猪场规划设计

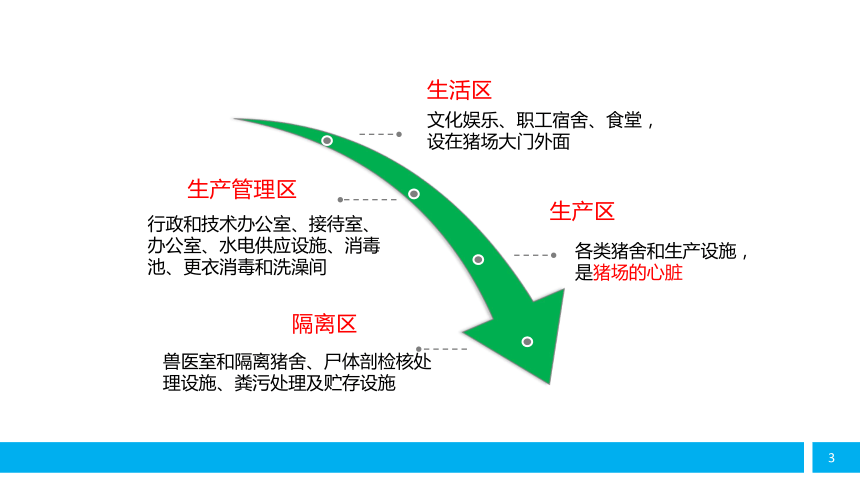

文化娱乐、职工宿舍、食堂，设在猪场大门外面
生活区
各类猪舍和生产设施，是猪场的心脏
生产区

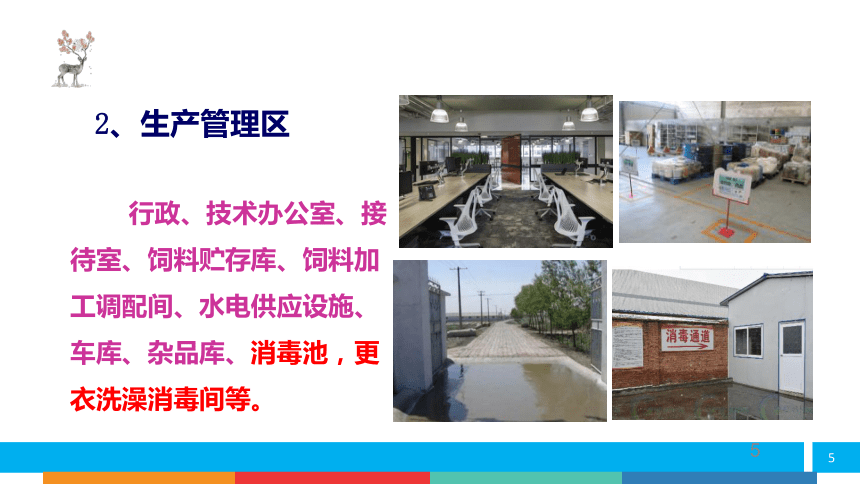

行政和技术办公室、接待室、办公室、水电供应设施、消毒池、更衣消毒和洗澡间
生产管理区

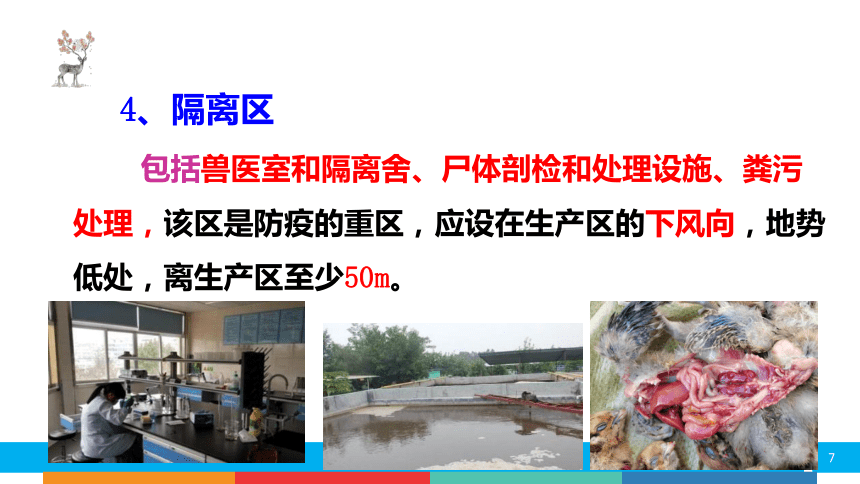

兽医室和隔离猪舍、尸体剖检核处理设施、粪污处理及贮存设施
隔离区

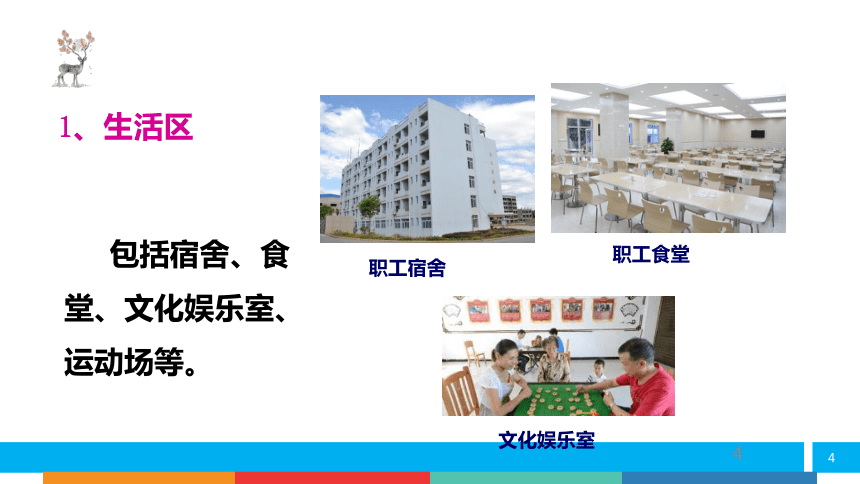

职工宿舍职工食堂文化娱乐室1、生活区包括宿舍、食堂、文化娱乐室、运动场等。2、生产管理区行政、技术办公室、接待室、饲料贮存库、饲料加工调配间、水电供应设施、车库、杂品库、消毒池，更衣洗澡消毒间等。3、生产区是猪场的核心。猪舍和生产设备，生产管理区下风向，门卫室、消毒室、更衣室、车辆消毒池。4、隔离区包括兽医室和隔离舍、尸体剖检和处理设施、粪污处理，该区是防疫的重区，应设在生产区的下风向，地势低处，离生产区至少50m。各功能区间的关系
1、风向
2、地势
3、围栏及绿化
4、生产辅助区与生产区的衔接
5、猪场围墙及防疫沟
（围墙距一般建筑物不小于3.5m，距猪舍不小于6m，最好在围墙外建防疫沟）
二、场所内道路和排污
1、净道和污道分离、不得交叉；
净道用于运输饲料、产品等
污道专运粪污、病猪和死猪等
2、排污和雨水分离
3、生产区不宜设直通场外的道路，而生产管理区和隔离区应分别设置通向场外的道路，以利于卫生防疫
4、场区绿化区
三、建筑物布局
主要任务：正确安排各种建筑物的位置、朝向、间距。
考虑因素：相互关系+卫生防疫+通风+采光+防火+
节约用地、布局美观等
猪舍朝向：坐北朝南，或偏东45度
猪舍间距：3-5H（南排猪舍檐高）
南
东
西
猪舍
夏天主风向
北
5m
25m（5H）
适宜的畜舍间距
一般为畜舍高度的3～5倍时，均能满足采光、通风、排污、防疫、防火等要求。
现代化封闭式畜舍可以缩短间距，10~15m或更短。
种猪舍、分娩舍、保育舍应置上风向和地势高处
育肥猪舍和猪粪的堆集区应设在下风向
商品猪置于离场门或围墙近处
猪舍与猪舍之间的距离一般是猪舍高度的3~5倍
围墙内侧建立赶猪通道，设称猪台、装猪台
生产区布局
生产区占猪场总面积的70%以上
公猪及空怀母猪舍
怀孕舍
哺乳舍
哺乳舍
保育舍
保育舍
生长舍
生长舍
育成肥育舍
育成肥育舍
装猪台
挑猪房
常年风向
地势高
地势低
生产区各猪舍的配置
办公区
门口消毒
保育舍
产房
妊娠舍
配种舍
育肥舍
育肥舍
育肥舍
育肥舍
看这个猪场设计是否合理？
