1.2.1智能化猪场的建设
以温氏智能化猪场为例
01
教学整体设计

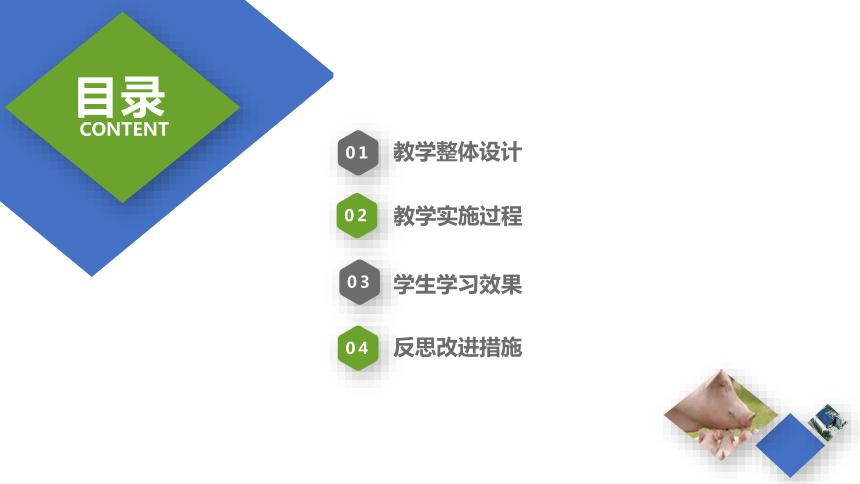

目录
CONTENT
02
教学实施过程
03
学生学习效果
04
反思改进措施

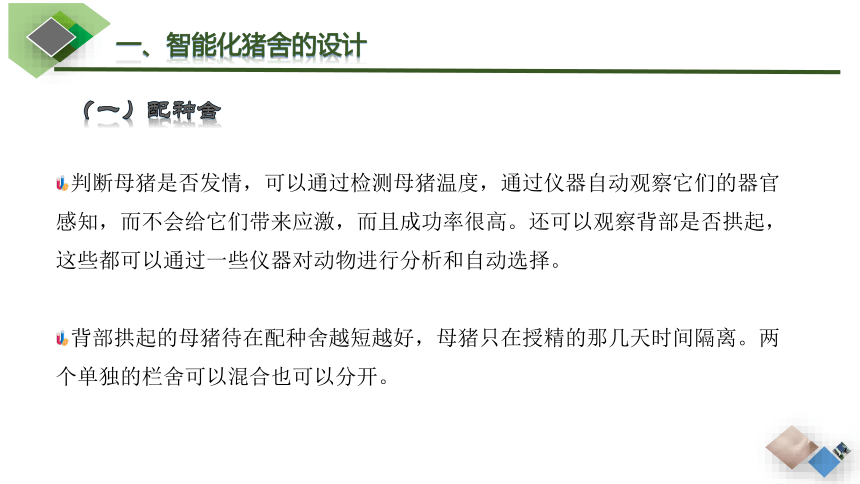

（一）配种舍
判断母猪是否发情，可以通过检测母猪温度，通过仪器自动观察它们的器官感知，而不会给它们带来应激，而且成功率很高。还可以观察背部是否拱起，这些都可以通过一些仪器对动物进行分析和自动选择。
背部拱起的母猪待在配种舍越短越好，母猪只在授精的那几天时间隔离。两个单独的栏舍可以混合也可以分开。
一、智能化猪舍的设计

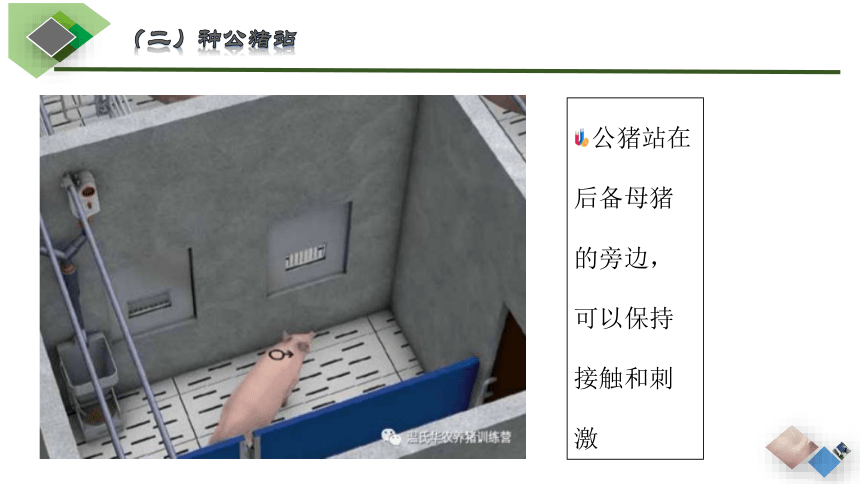

（二）种公猪站
公猪站在后备母猪的旁边，可以保持接触和刺激

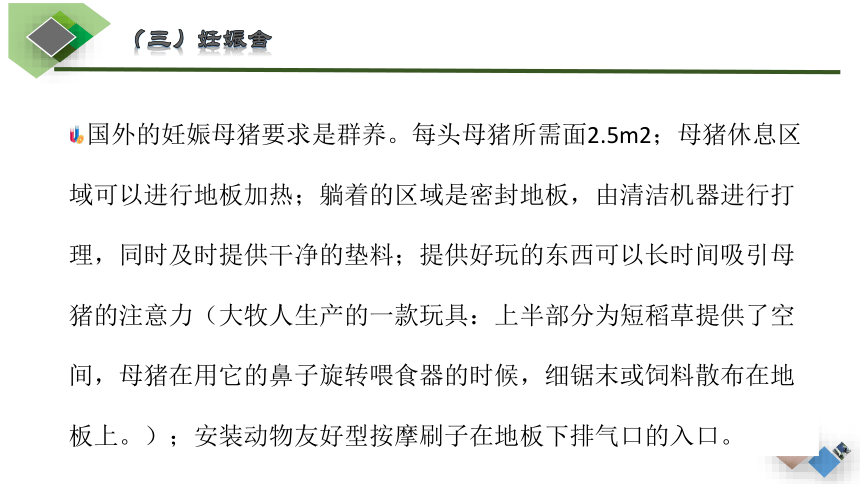

（三）妊娠舍

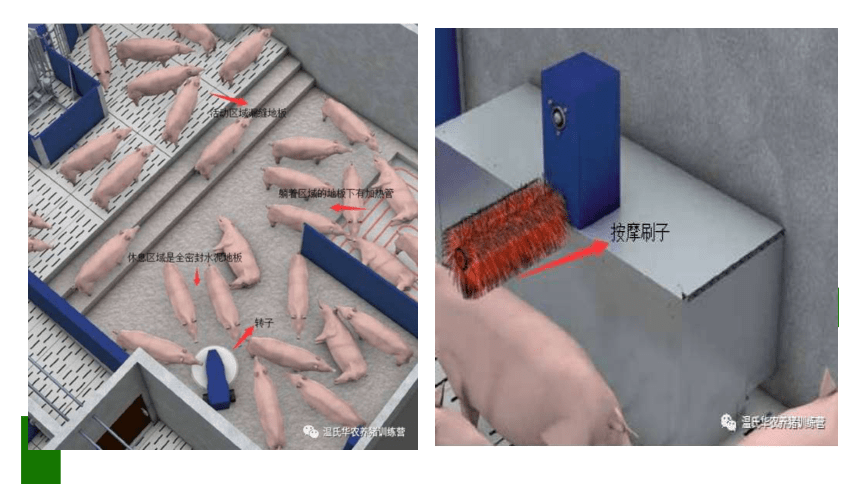

国外的妊娠母猪要求是群养。每头母猪所需面2.5m2；母猪休息区域可以进行地板加热；躺着的区域是密封地板，由清洁机器进行打理，同时及时提供干净的垫料；提供好玩的东西可以长时间吸引母猪的注意力（大牧人生产的一款玩具：上半部分为短稻草提供了空间，母猪在用它的鼻子旋转喂食器的时候，细锯末或饲料散布在地板上。）；安装动物友好型按摩刷子在地板下排气口的入口。

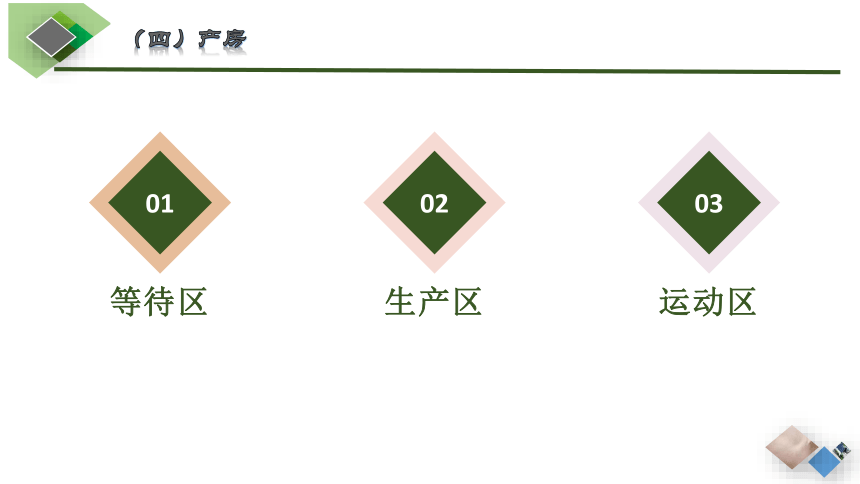

（四）产房
01
等待区
02
生产区
03
运动区
等待区
生产区

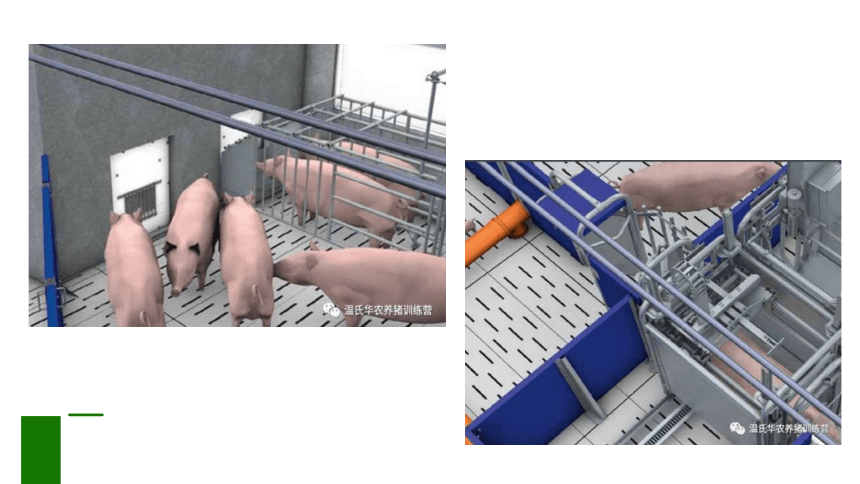

母猪生产第一胎的时候，考虑到母性行为是未知的，不知是否会存在问题，因此把母猪安排在汇合区。汇合区的布局主要是根据母猪可以自由移动的原则，仔猪保温箱安装在一个保护栏后面。如果母猪有任何问题，她可以及时被隔离开，如果母猪母性行为好，她和仔猪可以在几天后进入运动区。
通过气动干饲料分配器，每头母猪可以自己决定是否吃小部分新鲜饲料。如此一来，这个系统可以用于自动饲喂曲线以及控制母猪的进食量。
等待区
生产区有两种栏舍大小，一种是正常大小，另一种是适合大型和年老的。
每个妊娠栏配有饮水槽、饲喂系统、仔猪盖、可移动地板、突然下降的保护装置（附着在栏舍的一边，当母猪躺下来的时候可以起到保护仔猪的作用）和一个特殊的门（可以保持门的下半部分关闭，防止仔猪跑出来）。仔猪保温箱的地板是一块加热板。
智能水管理系统，通过RFID检测到母猪以及水表记录其使用量，可以减少水的浪费。
为了保持生产区干净，可移动的地板可以自动和持续移走粪便，地板在母猪站起来的喝水的时候，会短暂移走。
生产区
生产区
哺乳3-9天的时候，可以启用小栅栏的模式，母猪可以出来自由活动而且自己能找到相对应的栏位，小猪待在栏位里。
哺乳9天后，小栅栏打开，小猪可以出来活动，不同窝的小猪在断奶前有足够的时间互动，保护栏可以起到防止小猪在吃料位置迷失的发生。
（五）保育和育成舍
保育舍可以饲养断奶仔猪到售卖整个阶段。
在保育期第一阶段，为了打造一个适宜的温度，仔猪盖子是关闭的。气温和喂料可以根据仔猪的生长进行调整。
二、多层楼房猪舍
（一）楼房式猪舍机械清粪工艺设计
以存栏10 400头育肥场为例，采用四层楼房式猪舍，大跨度小单元设计
猪只全进全出，每层存栏育肥猪2 600头，长90 m，宽39 m，建筑面积3 510 m2；每层设计一条公共走道，余下分为12单元，每单元面积256 m2；每单元设计双列猪栏，每列宽度3 m，内走道宽1.1 m，存栏217头。育肥栏内采用水泥预制漏缝板或LFT漏缝地板。
楼房式猪舍设计中，刮粪板走向为从湿帘端向风机端，粪道有2%的坡降，以减小刮粪机工作过程中的阻力。湿帘设计于外墙上，公共走道设计于湿帘端，宽度为1.8 m。猪舍内水泥漏缝地板长度为3 m，粪道宽2.8 m，刮粪板的宽度为2.7 m，粪道两边各留0.05 m间隙以确保刮板顺利运行。楼房式猪舍单层层高4.1 m，粪道湿帘端深度为0.55 m，风机端深度为0.63 m。
二、三、四层猪舍粪便通过风机端的粪道落粪口落下，二、三、四层平面图如图3所示，落粪口设计如图4所示。漏斗形落粪口连接4电动卷闸门价格00mm管径的落粪管，落粪管采用PE材质，用环形金属支架固定于楼房山墙，落粪管长度为3.1 m，伸入漏缝地板下方100 mm。
在该设计中，总存栏育肥猪10 400头，以平均每头猪每日粪便10 kg计算，每天总共产粪便10电动伸缩门门4 t，集粪池设计不少于3d的粪便量共计312 t,设计集粪池的容积为360 m3，设计池深4 m、长10 m、宽9 m。
（二）机械清粪运行过程说明
机械清粪运行过程说明机械刮板其运行原理是：刮粪板放置在漏缝地板的下方，与漏缝对板有一定的距离，每单元采用一拖二机械式刮板，由驱动电机通过钢丝绳带动刮粪板，运行时，A侧刮板工作将漏缝地板下的粪便刮到猪舍风机端的主粪沟，同时B侧刮板翘起，反向运动至猪舍水帘端；然后电机反向运转，B侧刮板工作，同时A侧刮板返回，如此往复循环工作，完成清粪。
（三）智能化清粪设备的设备配置参数
该设计中，舍内刮板、主粪沟刮板驱动电机功率为2.2 KW减速电机，速比1:60，牵引绳为304不锈钢钢丝绳；舍内刮粪板宽度为2.7 m、高0.2 m，主粪沟刮板宽度为0.9 m、高度为0.26 m，刮粪板均为304不锈钢材质。采用智能化控制模块设定运行程序，实现自动化运行。智能控制模块主要配置包括：stm32f103Rct6主控芯片，1602中文液晶显示器，DS1302时钟系统，16 cm×10 cm触摸面板，DZ47-25空气开关，CDS11-5电机保护器等，行程控制采用12 V电磁感应接近开关，LA3811-3手动/自动切换开关，ND16-22DS刮板运行指示灯。
自动化、智能化的是现代猪场建设的必然趋势。楼房式猪舍是土地资源紧缺地区养殖业主的重要选择，鉴于楼房养殖的规模化、高密度，不配套智能化、自动化的工艺装备，生产将难以进行，因此对于其配套的清粪、环控、喂料等工艺的研究显得尤为重要和迫切。
查阅当前智能化养猪的现状与未来的发展趋势。
