任务一 养禽场场址选择
任务二 家禽舍的设计与建造
任务三 家禽生产设备
项目二
禽场建设
与设备
项目二 禽场建设与设备
任务三 家禽生产设备
项目二 禽场建设与设备
一、孵化设备
（一）孵化机

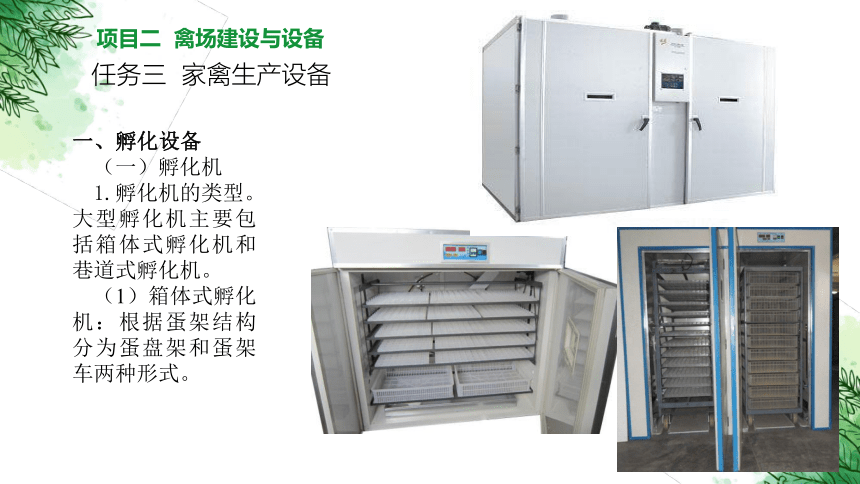

1.孵化机的类型。大型孵化机主要包括箱体式孵化机和巷道式孵化机。
（1）箱体式孵化机：根据蛋架结构分为蛋盘架和蛋架车两种形式。
任务三 家禽生产设备
项目二 禽场建设与设备
一、孵化设备
（一）孵化机
1.孵化机的类型

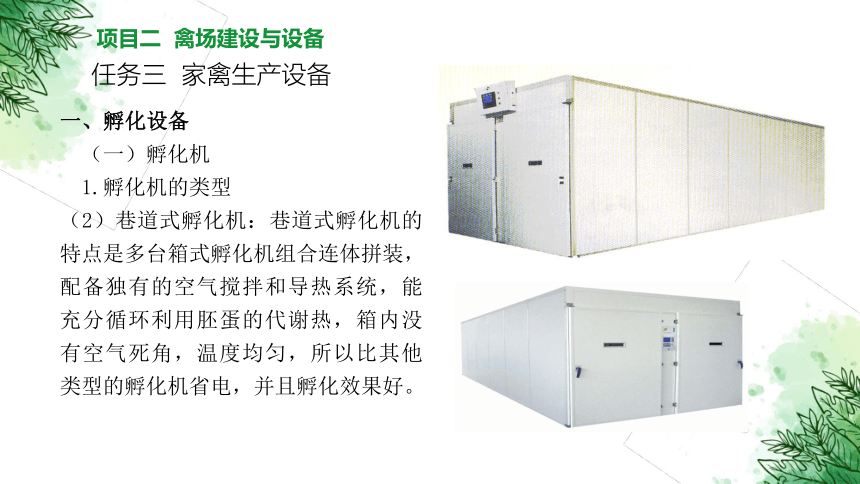

（2）巷道式孵化机：巷道式孵化机的特点是多台箱式孵化机组合连体拼装，配备独有的空气搅拌和导热系统，能充分循环利用胚蛋的代谢热，箱内没有空气死角，温度均匀，所以比其他类型的孵化机省电，并且孵化效果好。
任务三 家禽生产设备
项目二 禽场建设与设备
一、孵化设备
（一）孵化机

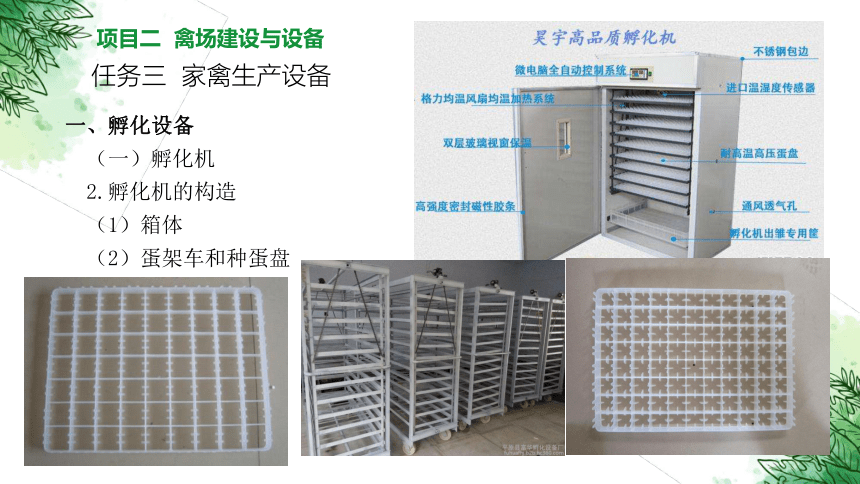

2.孵化机的构造
（1）箱体
（2）蛋架车和种蛋盘
任务三 家禽生产设备
项目二 禽场建设与设备
一、孵化设备
（一）孵化机
2.孵化机的构造

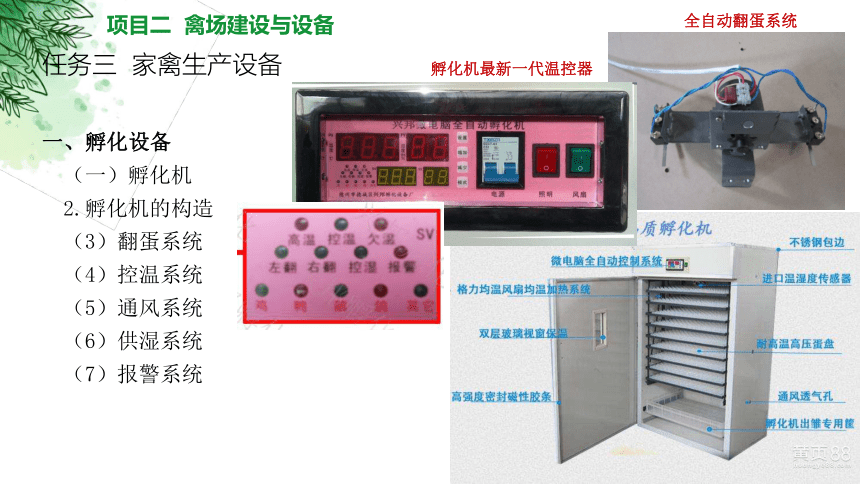

（3）翻蛋系统
（4）控温系统
（5）通风系统
（6）供湿系统
（7）报警系统
全自动翻蛋系统
孵化机最新一代温控器
任务三 家禽生产设备
项目二 禽场建设与设备
一、孵化设备
（二）出雏机

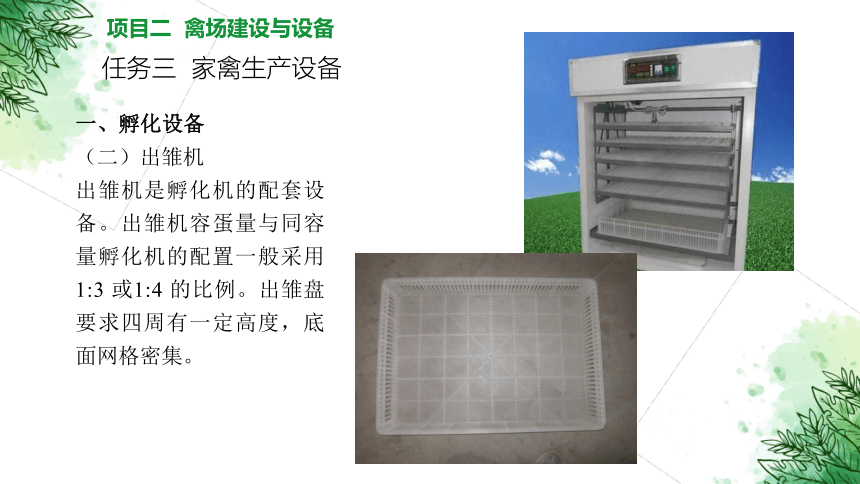

出雏机是孵化机的配套设备。出雏机容蛋量与同容量孵化机的配置一般采用1:3 或1:4 的比例。出雏盘要求四周有一定高度，底面网格密集。
任务三 家禽生产设备
项目二 禽场建设与设备
一、孵化设备
（三）配套设备

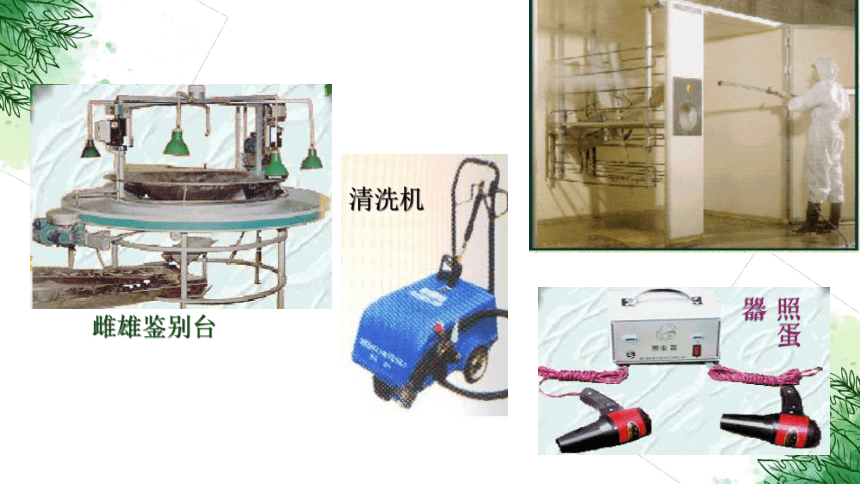

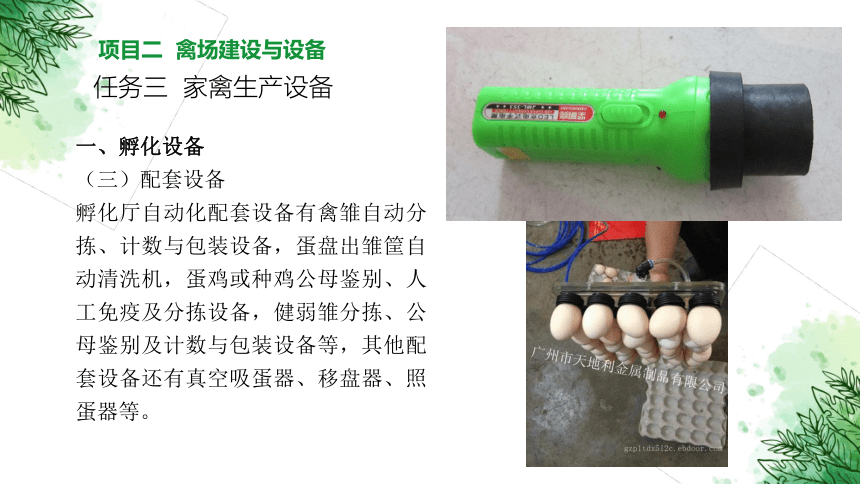

孵化厅自动化配套设备有禽雏自动分拣、计数与包装设备，蛋盘出雏筐自动清洗机，蛋鸡或种鸡公母鉴别、人工免疫及分拣设备，健弱雏分拣、公母鉴别及计数与包装设备等，其他配套设备还有真空吸蛋器、移盘器、照蛋器等。

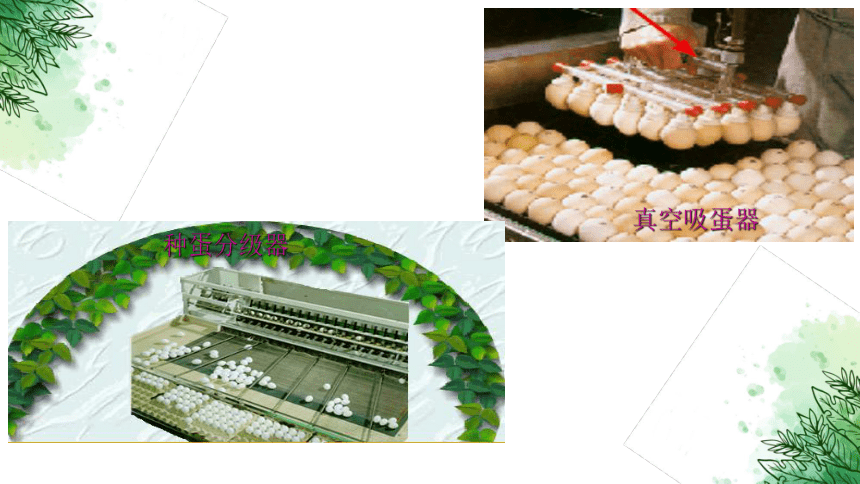

真空吸蛋器
种蛋分级器
雌雄鉴别台
清洗机
照蛋器

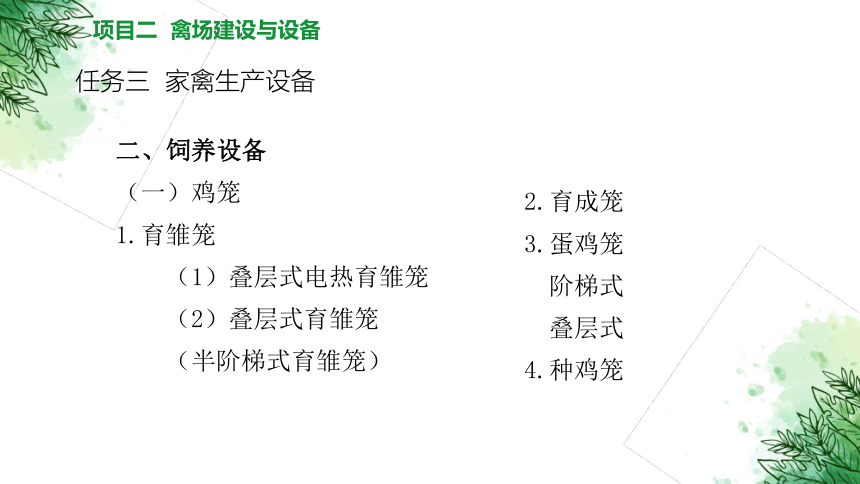

二、饲养设备
（一）鸡笼
1.育雏笼
（1）叠层式电热育雏笼
（2）叠层式育雏笼
（半阶梯式育雏笼）
2.育成笼
3.蛋鸡笼
阶梯式
叠层式
4.种鸡笼
项目二 禽场建设与设备
任务三 家禽生产设备
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（一）鸡笼
1．育雏笼

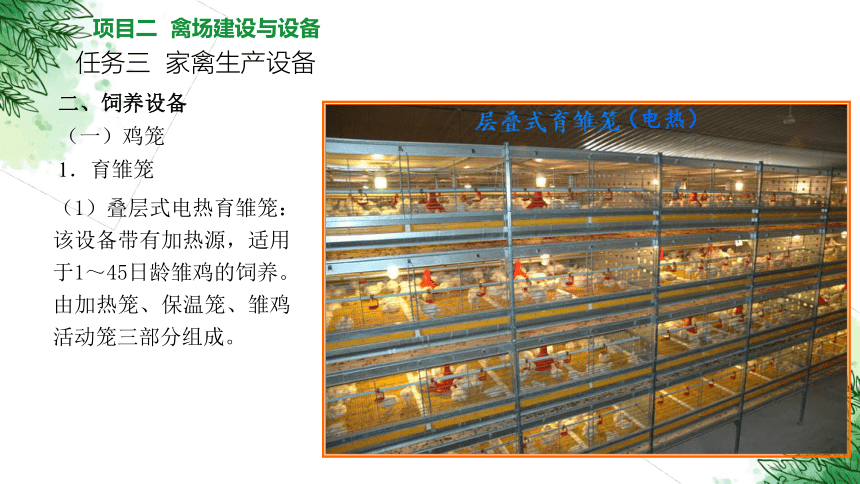

（1）叠层式电热育雏笼：该设备带有加热源，适用于1～45日龄雏鸡的饲养。由加热笼、保温笼、雏鸡活动笼三部分组成。
（电热）
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（一）鸡笼
1．育雏笼

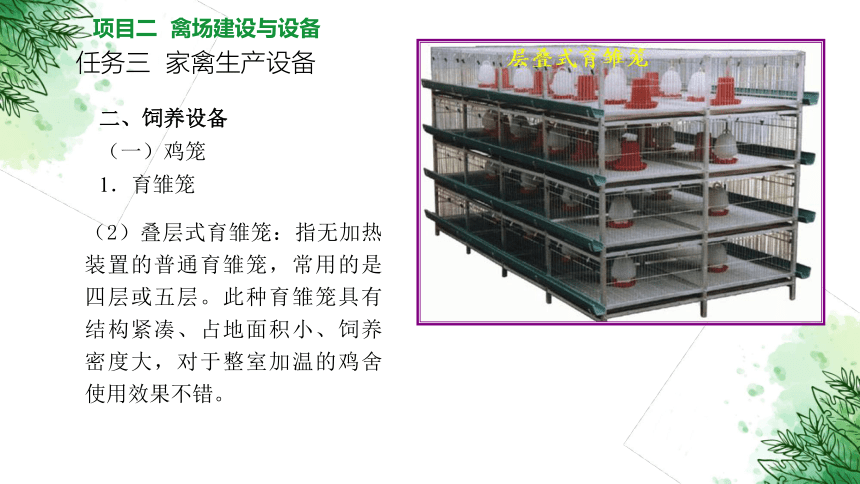

（2）叠层式育雏笼：指无加热装置的普通育雏笼，常用的是四层或五层。此种育雏笼具有结构紧凑、占地面积小、饲养密度大，对于整室加温的鸡舍使用效果不错。
任务三 家禽生产设备
2．育成笼。从结构上分为半阶梯式和叠层式两大类，有三层、四层和五层之分，可以与喂料机、乳头式饮水器、清粪设备等配套使用。
根据育成鸡的品种与体形，每只鸡占用底网面积在340～400cm2之间。
二、饲养设备
（一）鸡笼
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（一）鸡笼
3．蛋鸡笼。有适用于轻型蛋鸡的轻型鸡笼和适用于中型蛋鸡的中型蛋鸡笼，多为三层全阶梯或半阶梯组合方式。由笼架、笼体和护蛋板组成。
全阶梯式
半阶梯式
全阶梯笼
半阶梯笼
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（一）鸡笼
3．蛋鸡笼。叠层式蛋鸡笼在生产上的应用越来越多，层高为5～8层，层间有传送带承接粪便并将其输送到鸡舍末端，这种鸡笼的喂饲、饮水、集蛋等均为自动化控制。
叠层笼
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（一）鸡笼
4．种鸡笼
蛋种鸡笼
可分为蛋用种鸡笼和肉用种鸡笼，从配置方式上又可分为二层和三层。种母鸡笼与蛋鸡笼养设备结构差不多，只是尺寸放大一些，并在笼门结构上做了改进，以方便抓鸡进行人工授精。
三鸡一笼
个体产蛋笼
公鸡笼
饲养设备－供料设备
9WL－42P链式喂料机：1．料箱　2.清洁器　3长饲槽　4转角轮　5升降器　6输送链
8WS－35型塞盘式喂料机
1．长饲槽　2.索盘　3张紧轮　4传动装置　5驱动轮　6料箱　7转角轮
螺旋弹簧喂食机
1．输料管　2.螺旋弹簧　3料箱　4盘筒式饲槽　5带料位器的饲槽
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（二）供料设备
1．料塔：用于大、中型机械化鸡场，主要用作短期储存干粉状或颗粒状配合饲料。
2．输料机：是料塔和舍内喂料机的连接纽带，将料塔或储料间的饲料输送到舍内喂料机的料箱内。输料机有螺旋弹簧式、螺旋叶片式、链式，目前使用较多的是前两种。
（1）螺旋弹簧式输料机：由电机驱动皮带轮带动空心弹簧在输料管内高速旋转，将饲料传送入鸡舍，通过落料管依次落入喂料机的料箱中。
（2）螺旋叶片式输料机：是一种广泛使用的输料设备，主要工作部件是螺旋叶片。一般由两台螺旋叶片式输料机组成，在完成由舍外向舍内输料作业时，倾斜输料机将饲料送入水平输料机和料斗内，再由水平输料机将饲料输送到喂料机各料箱中。
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（二）供料设备
3．喂料设备。常用的喂饲设备有螺旋弹簧式、索盘式、链板式和轨道车式四种。
（1）螺旋弹簧式喂饲机：由料箱、内有螺旋弹簧的输料管以及盘筒形饲槽组成，属于直线型喂料设备。螺旋弹簧式喂饲机一般只用于平养鸡舍，优点是机构简单，便于自动化操作和防止饲料被污染。
螺旋弹簧喂饲机
1．输料管　2.螺旋弹簧　3料箱　
4盘筒式饲槽　5带料位器的饲槽
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（二）供料设备
3．喂料设备。
（2）索盘式喂饲机：由料斗、驱动机构、索盘、输料管、转角轮和盘筒式饲槽组成。索盘式喂饲机既可用于平养，也可用于笼养。优点：是饲料在封闭的管道中运送，清洁卫生，不浪费饲料；工作平稳无声，不惊扰鸡群；可进行水平、垂直与倾斜输送；运送距离可达300～500m。缺点：是当钢索折断时，修复困难，故要求钢索有较高的强度。
索盘式喂饲机
1.长饲槽 2.索盘 3.张紧轮 4.传动装置 5.驱动轮 6.料箱 7.转角轮
任务三 家禽生产设备
项目二 禽场建设与设备
链板式喂饲机
1.料箱 2.清洁器 3.长饲槽 4.转角轮
5.升降器 6.输送链
二、饲养设备
（二）供料设备
3．喂料设备。
（3）链板式喂饲机: 可用于平养和笼养。按链片运行速度可分为高(18～24ｍ／ｍin)、低(7～13ｍ／ｍin)速链式喂料机两种。一般跨度10m左右的种鸡舍、跨度7m左右的肉鸡和蛋鸡舍用单链，跨度10m左右的蛋、肉鸡舍常用双链。
优点：结构简单、工作可靠。
缺点：饲料易被污染和分级（粉料）。
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（二）供料设备
3．喂料设备。
（4）轨道车喂饲机：用于多层笼养鸡舍，是一种骑跨在鸡笼上的喂料车，沿鸡笼上或旁边的轨道缓慢行走，将料箱中的饲料分送至各层食槽中。根据料箱的配置形式可分为顶料箱式和跨笼料箱式。
饲养设备－饮水设备
吊塔式自动饮水器
吊塔式自动饮水器：1．底盘密封盖　2.饮水盘　3吊扣　4出水孔
真空式饮水器：
1．水罐　2.饮水盘　3出水口
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（三）供水设备
1．饮水器的种类
（1）乳头式：有锥面、平面、球面密封型三大类。乳头式饮水设备适用于笼养和平养鸡舍，给成鸡或两周龄以上雏鸡供水。要求配有适当的水压和纯净的水源，使饮水器能正常供水。
乳头式饮水器
笼养时的乳头饮水器
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（三）供水设备
1．饮水器的种类
（2）吊塔式：又称普拉松饮水器，由饮水碗、活动支架、弹簧、封水垫及安在活动支架上的主水管，进水管等组成。主要用于平养鸡舍，用绳索吊在离地面一定高度（与雏鸡的背部或成鸡的眼睛等高）。该饮水器的优点是适应性广，不妨碍鸡群活动。
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（三）供水设备
1．饮水器的种类
（3）水槽式：槽式饮水设备简单，但耗水量大。安装要求在整列鸡笼几十米长度内，水槽高度误差小于5cm，误差过大不能保证正常供水。
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（三）供水设备
1．饮水器的种类
（4）杯式：杯式饮水设备分为阀柄式和浮嘴式两种。该饮水器耗水少，并能保持地面或笼体内干燥。
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（三）供水设备
1．饮水器的种类
（5）真空式：由水筒和盘两部分组成，筒倒扣在盘中部，并由销子定位，多为塑料制品。筒内的水由筒下部壁上的小孔流入饮水盘，当水将小孔盖住时即停止流出。主要用于平养鸡舍。优点是供水均衡，使用方便，但清洗工作量大，饮水量大时不宜使用。
任务三 家禽生产设备
项目二 禽场建设与设备
二、饲养设备
（三）供水设备
2．供水系统。乳头式、杯式、吊塔式饮水器要与供水系统配套使用。供水系统由过滤器、减压装置、管路和水箱等组成。
（1）过滤器：过滤器的作用是滤去水中杂质，使减压装置和饮水器能正常供水。过滤器由壳体、放气阀、密封圈、上下垫管、弹簧及滤芯等组成。
（2）减压装置：减压装置的作用是将供水管压力减至饮水器所需要的压力，减压装置分为水箱式和减压阀式两种。
