(共22张PPT)

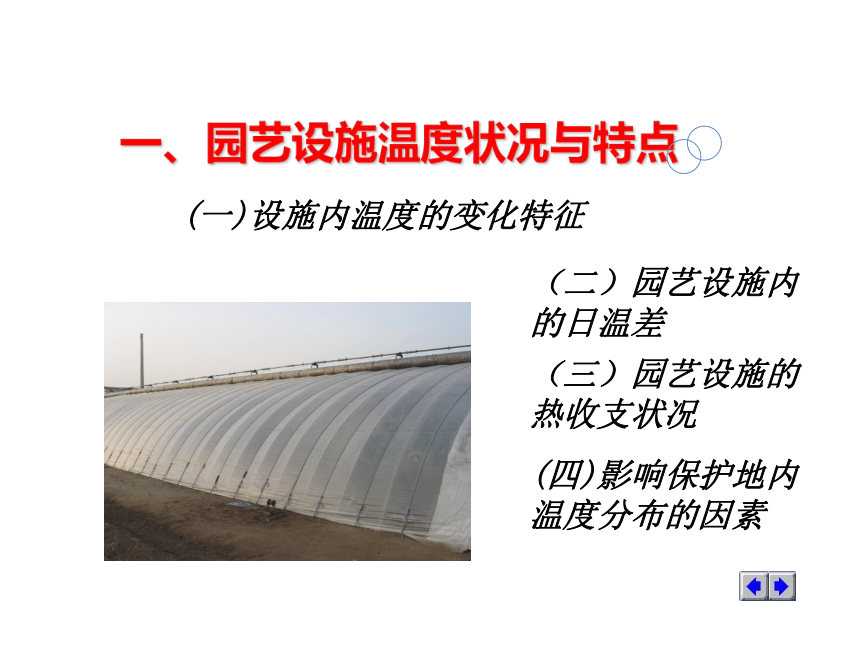

情境四戈壁设施蔬菜栽培环4.1设施温度条件及其调节境的调控一、园艺设施温度状况与特点
(一)设施内温度的变化特征
(二)园艺设施内的日温差
(三)园艺设施的热收支状况
(四)影响保护地内温度分布的因素

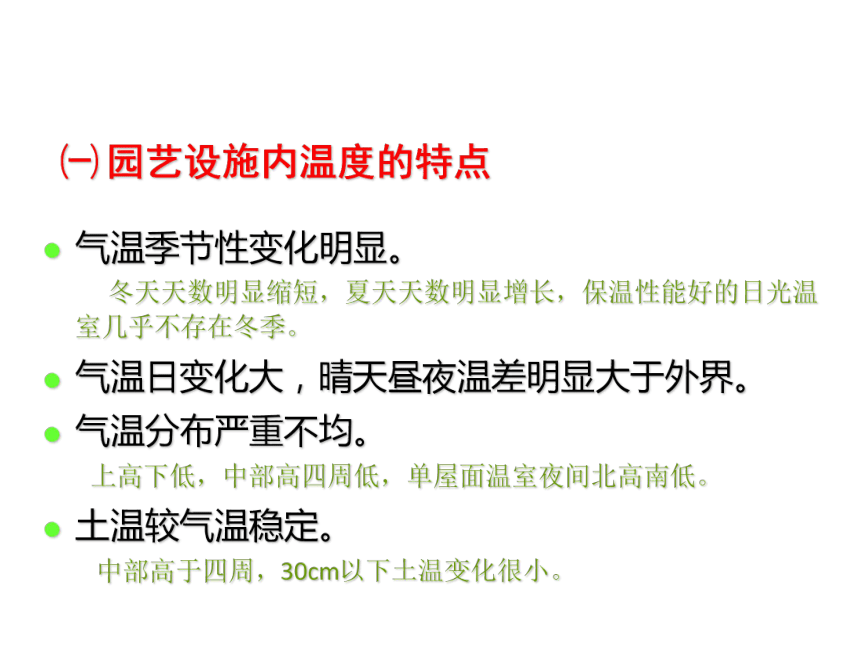

㈠ 园艺设施内温度的特点
气温季节性变化明显。
冬天天数明显缩短,夏天天数明显增长,保温性能好的日光温室几乎不存在冬季。
气温日变化大,晴天昼夜温差明显大于外界。
气温分布严重不均。
上高下低,中部高四周低,单屋面温室夜间北高南低。
土温较气温稳定。
中部高于四周,30cm以下土温变化很小。
气温
气温日变化走势
1.室内气温高于外温
2.气温的日变化
3.气温在空间上变化
30 ℃
12 ℃
0    6    12    18    24(时)
温度

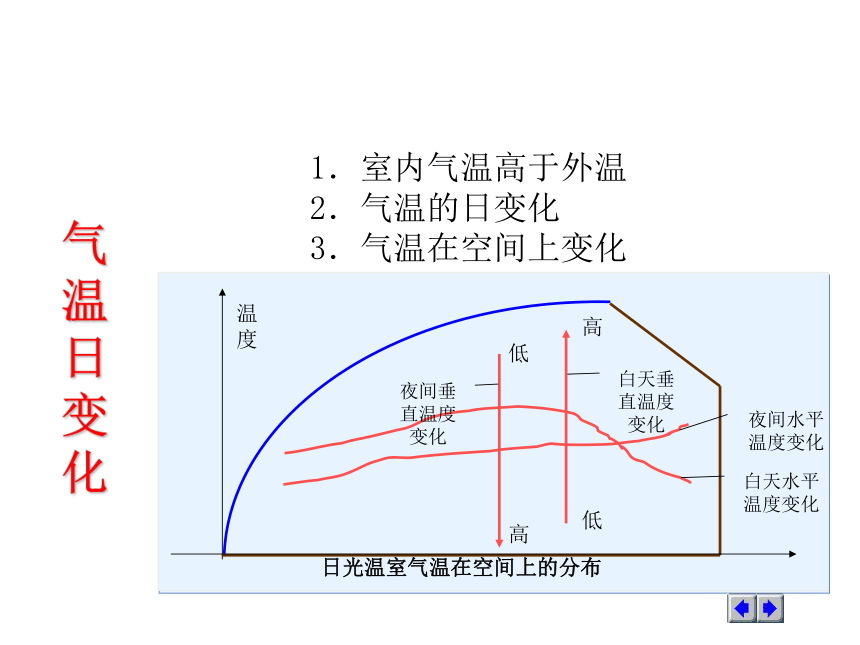

日光温室气温在空间上的分布
白天水平温度变化


白天垂直温度变化
夜间水平温度变化

  高
夜间垂直温度变化
气温日变化

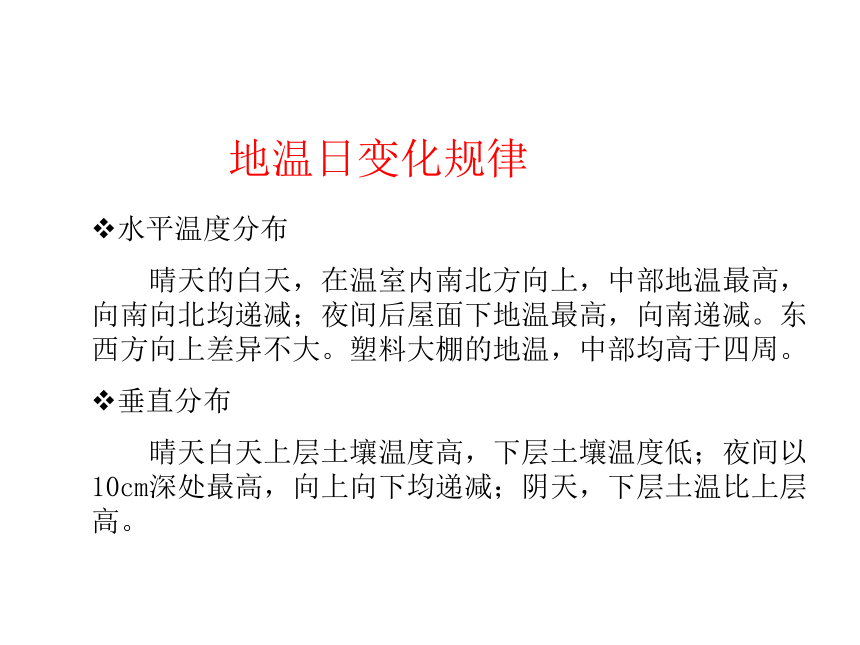

水平温度分布
  晴天的白天,在温室内南北方向上,中部地温最高,向南向北均递减;夜间后屋面下地温最高,向南递减。东西方向上差异不大。塑料大棚的地温,中部均高于四周。
垂直分布
  晴天白天上层土壤温度高,下层土壤温度低;夜间以10cm深处最高,向上向下均递减;阴天,下层土温比上层高。
地温日变化规律
0      6    12   18   24(时)
气温
30 ℃
12 ℃
气温日变化走向

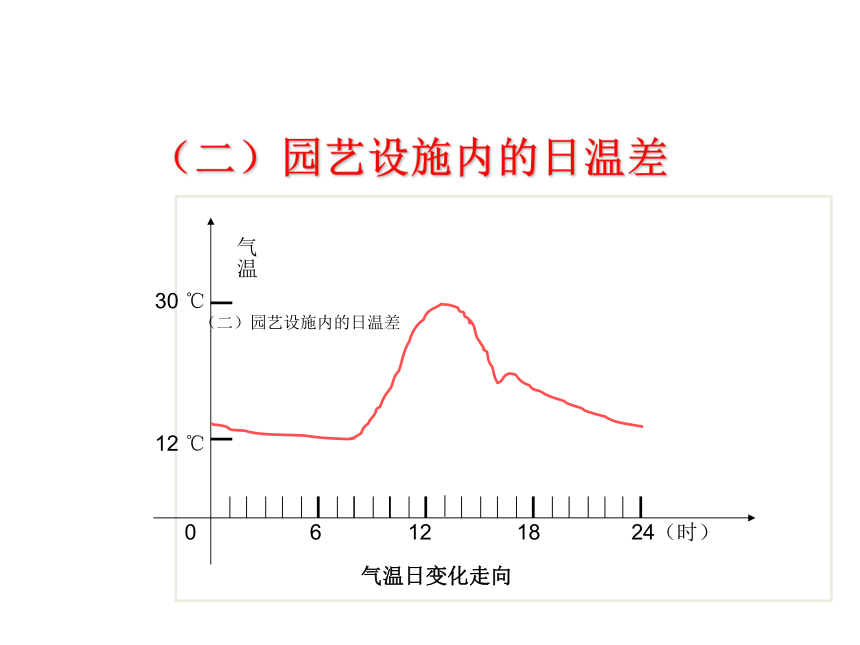

(二)园艺设施内的日温差
(二)园艺设施内的日温差

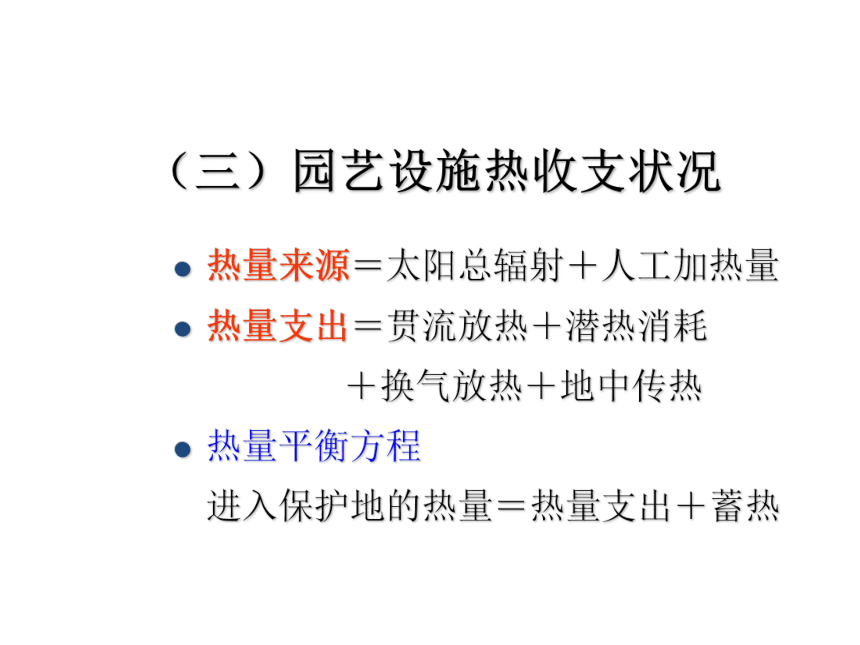

(三)园艺设施热收支状况
热量来源=太阳总辐射+人工加热量
热量支出=贯流放热+潜热消耗
+换气放热+地中传热
热量平衡方程
进入保护地的热量=热量支出+蓄热

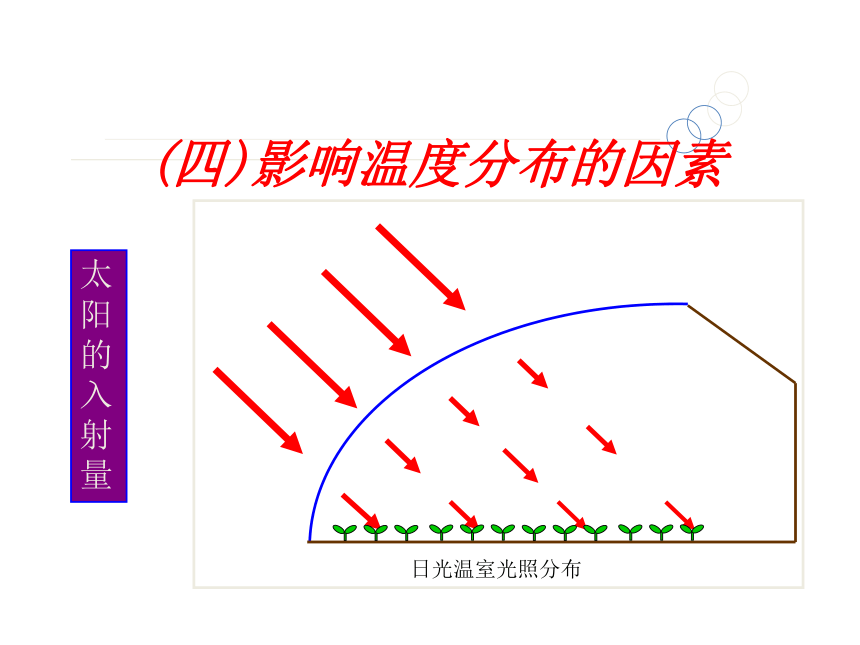

日光温室光照分布
太阳的入射量
(四)影响温度分布的因素

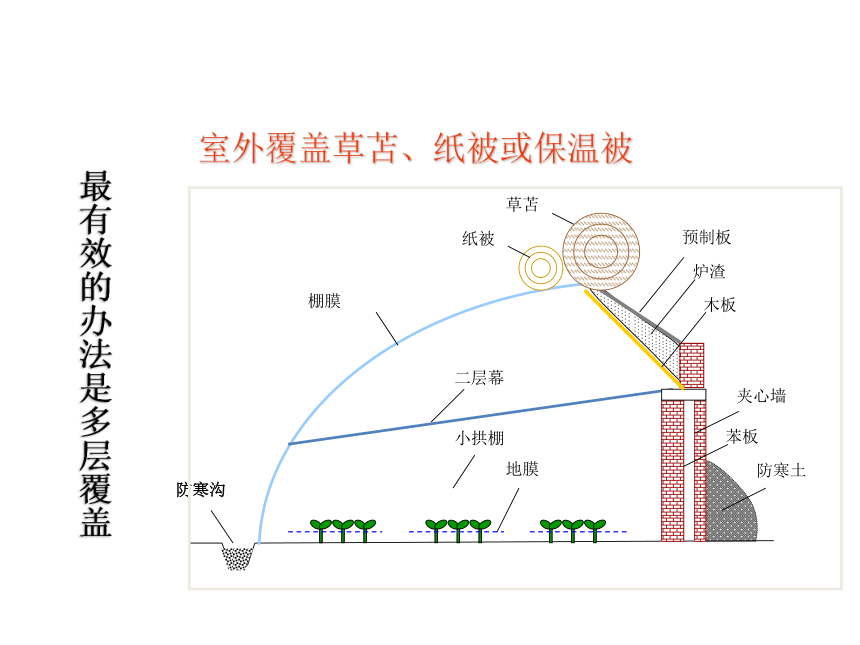

室外覆盖草苫、纸被或保温被
防寒土
地膜
小拱棚
二层幕
夹心墙
纸被
草苫
苯板
木板
炉渣
预制板
棚膜
防寒沟
最有效的办法是多层覆盖
热贯流传热模式图
保护地热支出的各种途径之一 —— 贯流放热
对 流
辐 射
内表面
外表面
辐 射
对 流
热传导
材料导热率、内外温差
风速、表面积
③ 尽量减少园艺设施缝隙数量。
④ 使用保温性能好的材料作墙体和后坡的材料,并尽量加厚。
选用抗老化高保温棚膜
室内活动保温幕(活动天幕)
室外覆盖草苫、纸被或保温被
最有效的办法是多层覆盖。
保温措施
设置防寒沟
减少温室南底角土壤热量散失。
1. 增加园艺设施进光量
3. 采用复合材料建筑后墙和后坡
谢谢
