(共34张PPT)

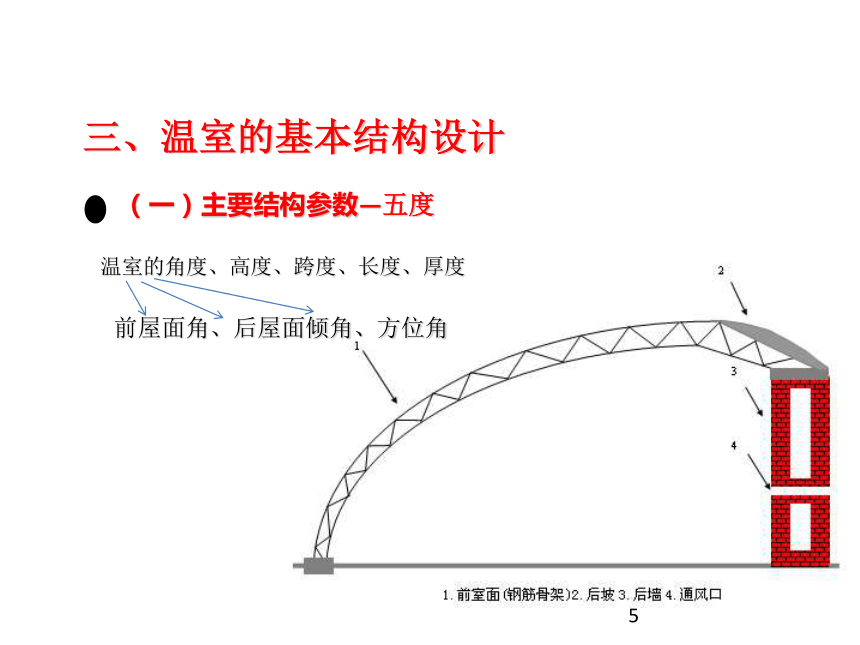

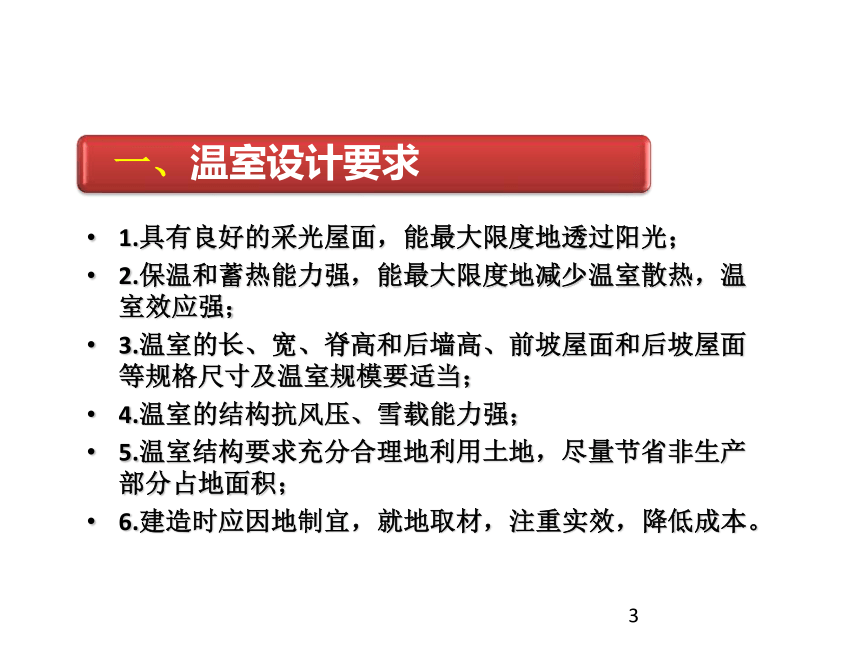

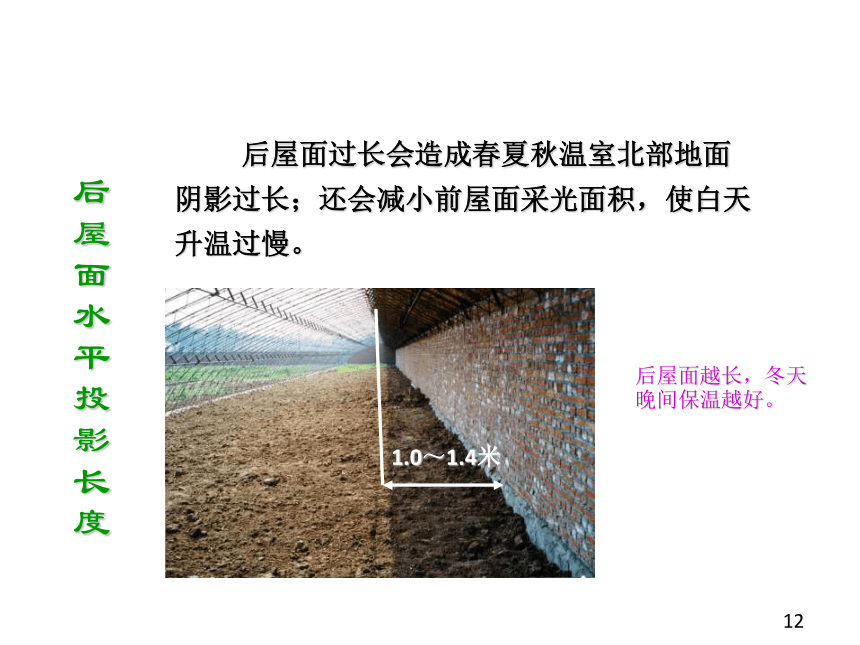

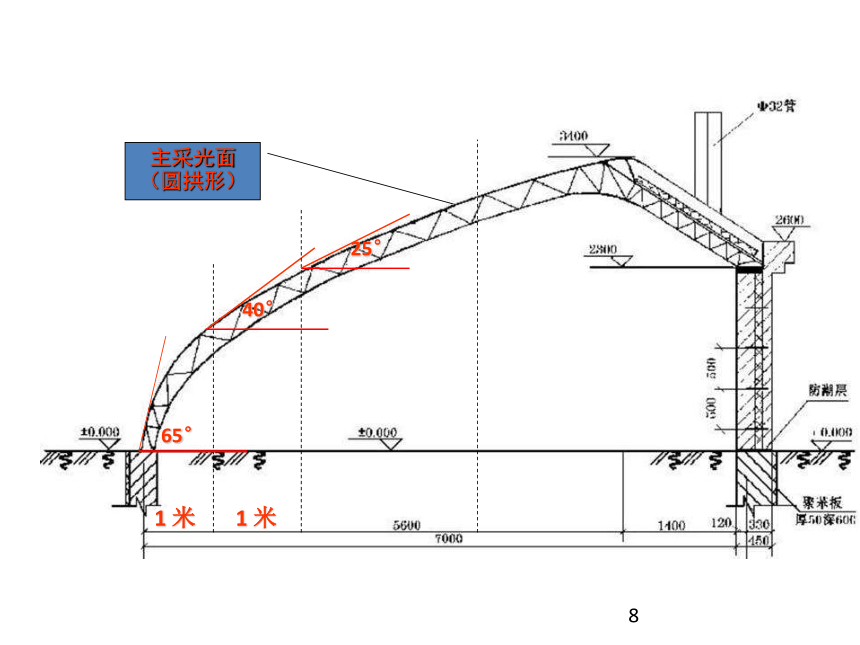

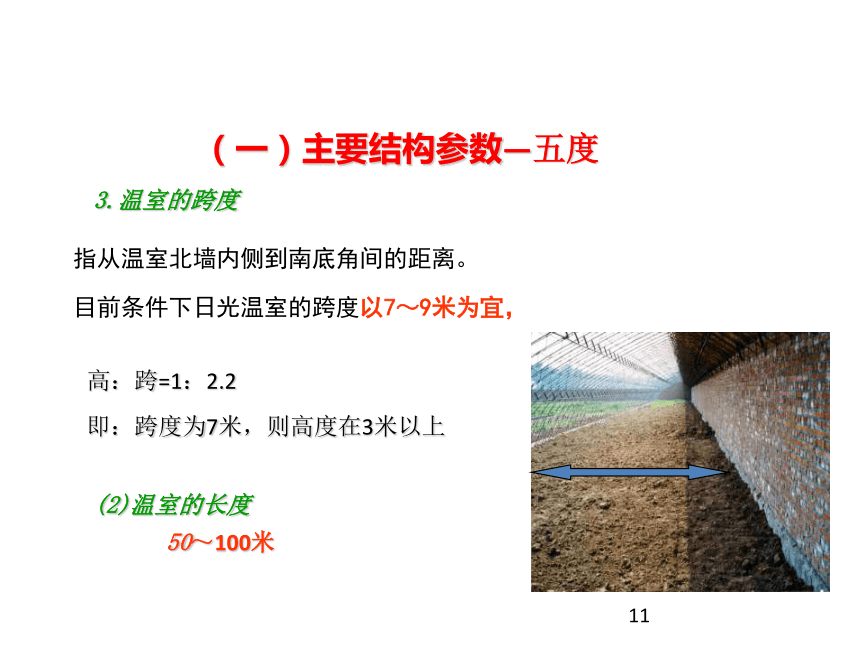

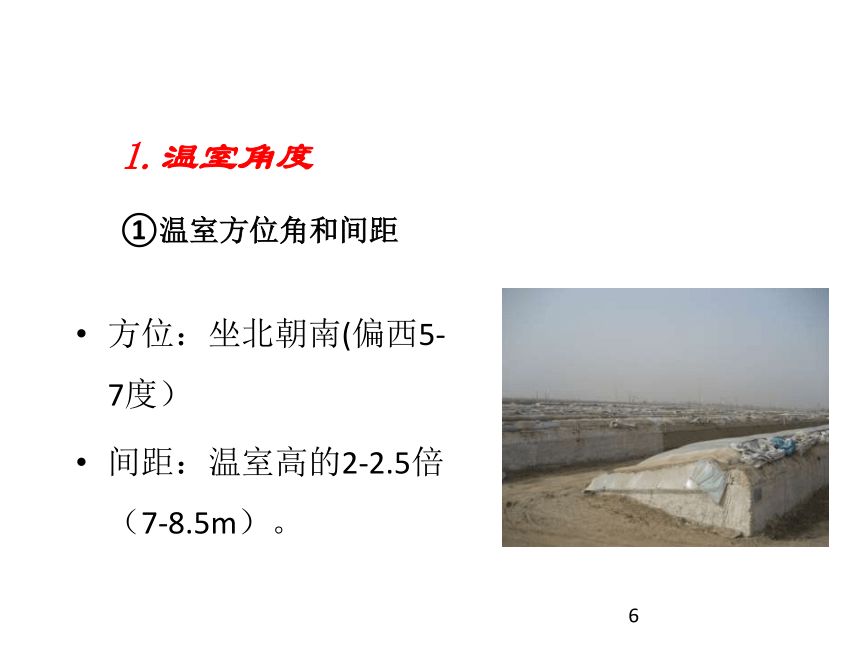

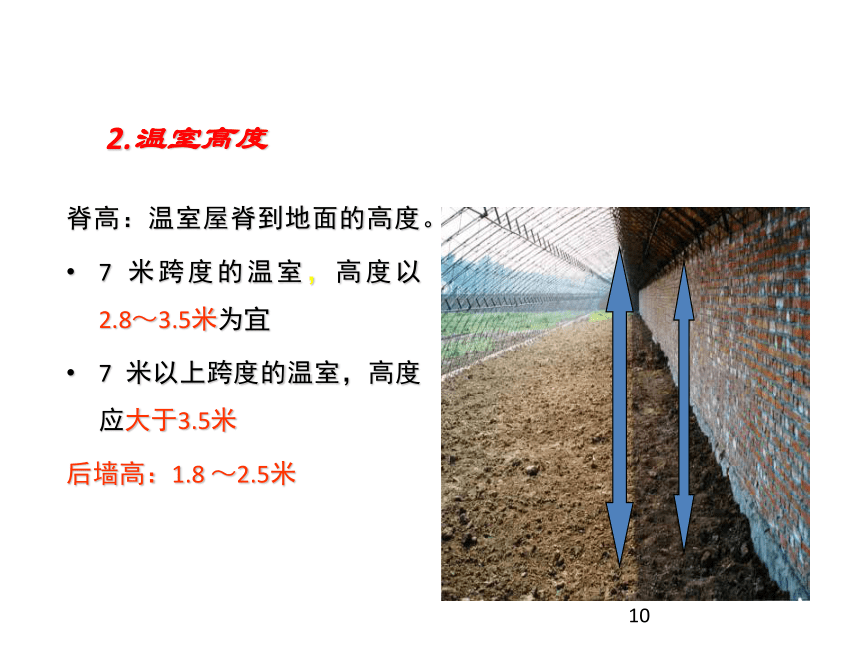

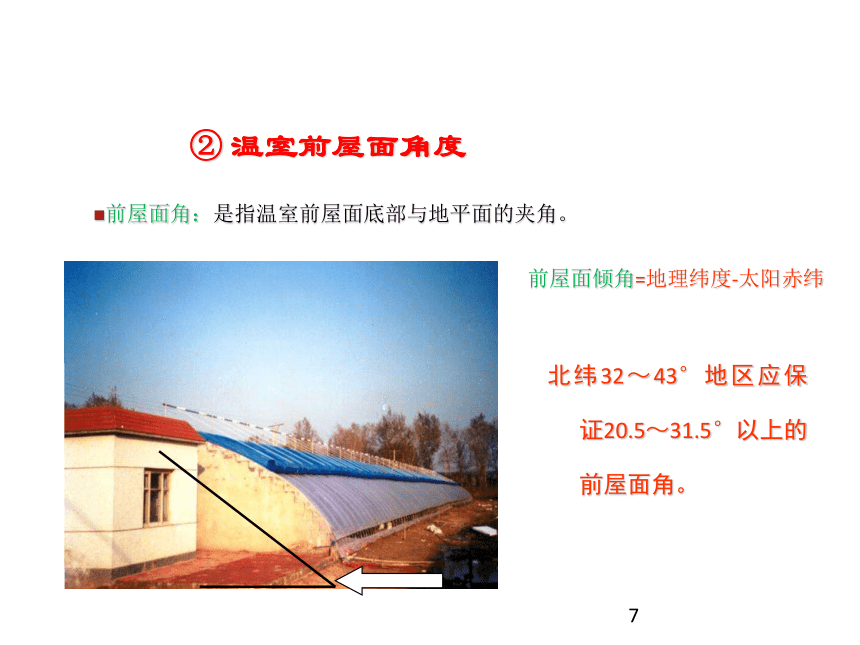

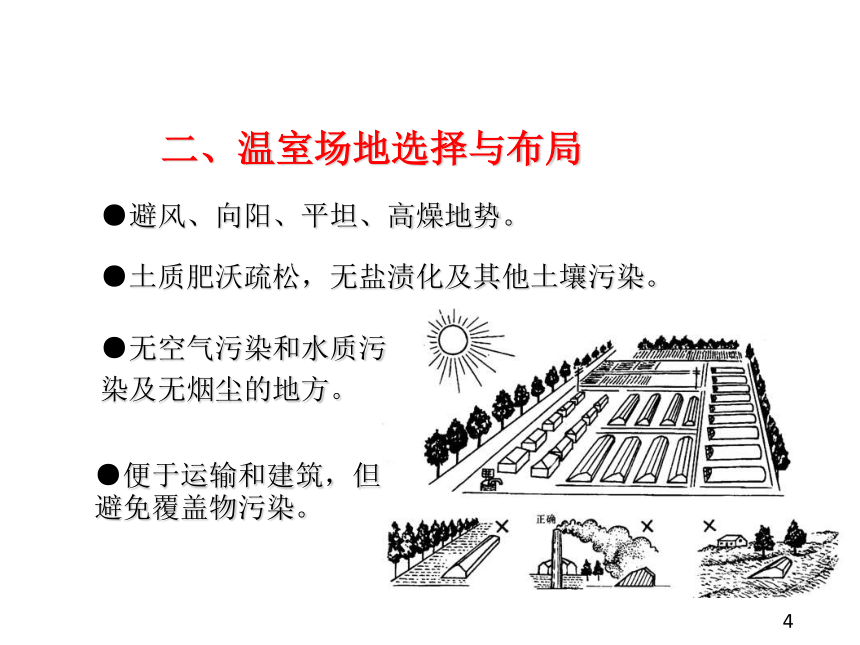

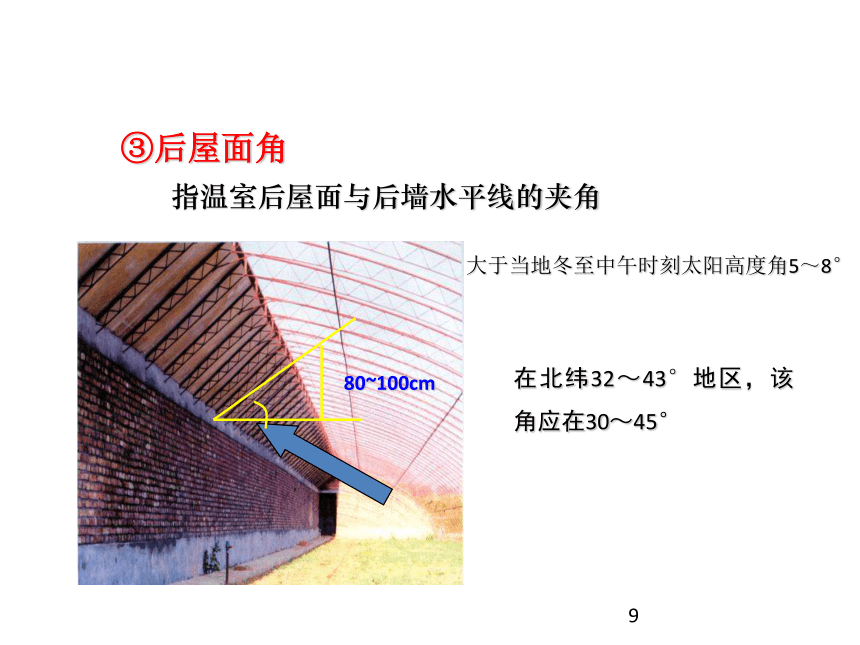

PART2.任务二戈壁蔬菜栽培设施的类型日光温室的设计与建造12温室场地选择与布局目录CONTENTS温室设计要求3温室的基本结构设计1.具有良好的采光屋面，能最大限度地透过阳光；2.保温和蓄热能力强，能最大限度地减少温室散热，温室效应强；3.温室的长、宽、脊高和后墙高、前坡屋面和后坡屋面等规格尺寸及温室规模要适当；4.温室的结构抗风压、雪载能力强；5.温室结构要求充分合理地利用土地，尽量节省非生产部分占地面积；6.建造时应因地制宜，就地取材，注重实效，降低成本。一、温室设计要求二、温室场地选择与布局●避风、向阳、平坦、高燥地势。●土质肥沃疏松，无盐渍化及其他土壤污染。●无空气污染和水质污染及无烟尘的地方。●便于运输和建筑，但避免覆盖物污染。（一）主要结构参数—五度三、温室的基本结构设计温室的角度、高度、跨度、长度、厚度前屋面角、后屋面倾角、方位角①温室方位角和间距方位：坐北朝南(偏西5-7度）间距：温室高的2-2.5倍（7-8.5m）。1.温室角度②温室前屋面角度北纬32～43°地区应保证20.5～31.5°以上的前屋面角。前屋面角：是指温室前屋面底部与地平面的夹角。前屋面倾角=地理纬度-太阳赤纬65°40°25°主采光面（圆拱形）1米1米指温室后屋面与后墙水平线的夹角在北纬32～43°地区，该角应在30～45°80~100cm③后屋面角大于当地冬至中午时刻太阳高度角5～8°2.温室高度脊高：温室屋脊到地面的高度。7米跨度的温室，高度以2.8～3.5米为宜7米以上跨度的温室，高度应大于3.5米后墙高：1.8～2.5米指从温室北墙内侧到南底角间的距离。目前条件下日光温室的跨度以7～9米为宜，高：跨=1：2.2即：跨度为7米，则高度在3米以上3.温室的跨度（一）主要结构参数—五度(2)温室的长度50～100米后屋面水平投影长度后屋面过长会造成春夏秋温室北部地面阴影过长；还会减小前屋面采光面积，使白天升温过慢。后屋面越长，冬天晚间保温越好。1.0～1.4米5温室的厚度后屋面的厚度：40-50厘米。后墙厚度：大于冻土层的30厘米，最好是2倍，一般为0.5-2米草苫的厚度：6-8厘米。即指各部位的比例。包括前后坡比高跨比保温比遮阳比（二）温室的主要结构参数---四比。1.前后坡比前后坡比：指前坡和后坡垂直投影宽度的比例。前坡和后坡的功能：温室的后坡由于有较厚的厚度，起到贮热和保温作用；前坡面覆盖透明覆盖物，白天起着采光的作用，但夜间覆盖较薄，散失热量较多，它们的比例直接影响着采光和保温效果。比例大小目前生产上主要有三种情况：短后坡式，前后坡投影比例为7：1；长后坡式，前后坡投影比为2：1；没有后坡，除了后墙和山墙外，都是采光面。适宜的前后坡比现建造的日光温室大多用于冬季生产，为了保温必须有后坡，而且后坡长一些能提高保温效果。后坡过长，前坡短，又影响白天的采光，且栽培面积小。从保温、采光、方便操作及扩大栽培面积等方面考虑前后坡投影比例以4.5：1左右为宜，即一个跨度为6-7m的温室，前屋面投影占5-5.5m，后屋面投影占1.2-1.5m。2.高跨比高跨比：指日光温室的高度与跨度的比例二者比例的大小就决定了屋面角的大小。适宜高跨比的大小：要达到合理的屋面角，高跨比以1：2.2为宜。跨度为7m的温室，高度应为3m以上。3.保温比保温比：指日光温室内的贮热面积与放热面积的比例。在日光温室中，虽然各围护组织都能向外散热，但由于后墙和后坡较厚，不仅向外散热，而且可以贮热，所以在此不作为散热面和贮热面来考虑。温室内的贮热面为温室内的地面，散热面为前屋面，故保温比就等于土地面积与前屋面面积之比。日光温室保温比（R）=日光温室内土地面积（S）/日光温室前屋面面积（W）保温比的大小决定了日光温室保温性能的大小，保温比越大，保温性能越高，所以要提高保温比，就应尽量扩大土地面积，而减少前屋面的面积但前屋面又起着采光的作用，还应该保持在一定的水平上。根据近年来日光温室开发的实践及保温原理，以保温比值等于1为宜，即土地面积与散热面积相等较为合理，也就是跨度为7m的温室，前屋面拱杆的长度以7m为宜。如在下面△ABC中，∠BAC为当地冬至正午的太阳高度角（h），直线BC为温室前面地貌的高度（a），则后排温室与前排温室屋脊垂点的距离应不小于b，b=ctg(h) ×a。温室间距与阴影的关系4.遮阳比如酒泉地区冬至节的正午太阳高度角为26°55′，温室前有一3m高的建筑物，则要建造温室与该建筑物的最小距离为ctg26°55×3 m，这样也只能保持中午前后前排不遮阳如果考虑到10-11时（太阳高度角为25°）不能有影响，即为ctg25°×3（m）=6.43（m），则其遮阳比应增加到1：2，也就是前室高3m时，后排距该建筑物北侧的距离要达到6m以上。1.建筑材料（1）骨架材料的选择及要求优型日光温室骨架材料以钢骨架为好，但造价很高，目前还很难大面积推广。因此，选用结构合理的竹木骨架、钢筋混凝土与竹木骨架和8#镀锌铁丝与竹木混合骨架等也是较好的。（三）主要结构参数---三材钢骨架2mm厚Φ25钢管Φ10～12圆钢Φ8圆钢双弦桁架式无柱结构Φ8圆钢(3根）竹木骨架用直径8～10cm的 圆木做立柱、拉杆、横梁，立柱纵向每隔3m一根，横向共设3排。用直径4cm的圆竹做拱杆，60-80 cm/根。钢筋混凝土预制件与竹木拱杆混合骨架柱采用钢筋混凝土预制件，拱杆仍采用圆竹。檩子15cm椽子8cm8#镀锌铁丝与竹木钢筋混凝土混合骨架立柱和柁为钢筋混凝土预制件或圆木纵向每个35～40cm拉一道8#镀锌铁丝，铁丝上每隔70cm安一竹片或圆竹。①砖石结构墙体24cm12cm9cm（2）墙体材料的选择内墙为砖石结构，外培防寒土，总厚度应为当地冻土层厚度加上50厘米。异质复合墙体：内墙：吸热系数大的材 料。石块、砖块中墙：保温材料，炉渣、笨板、秸杆、锯末、空气外墙：隔热性能好：空心砖、土坯（2）后屋面材料的选择防水塑料布＋2-3cm厚木板＋9cm厚聚苯板＋20～30cm炉渣（掺1/5白灰）＋5cm水泥砂浆防水塑料布＋35cm玉米秆＋30cm麦草＋15cm草泥
2. 透明和保温覆盖材料的选择及要求
透明覆盖材料
透光率高
保温性能好
无滴
耐候性强
0.1-0.12mm PVC或PE
0.08-0.1mm EVA
保温被保温效果一般为5～10℃稻草草苫保温效果一般为6～10℃4层牛皮纸制纸被保温效果为5～7℃保温覆盖材料3.保温覆盖材料的选择1.可埋50cm深9cm厚聚苯板2.挖50cm深，30～40cm宽，用废旧塑料薄膜铺垫上，内装干燥碎草，用薄膜将上部封严，压上田土，防止漏进水。4.防寒沟及隔热材料的选择及要求设在温室前屋面底角基础外界或基础之下LOGO（一）旱春育苗（二）蔬菜周年栽培二、日光温室的应用课后作业:1.如何进行场地的选择 2.日光温室的“五度”、“四比”、“三材”指的是什么
