(共21张PPT)
PART
1.
任务一戈壁蔬菜栽培设施的类型
塑料大棚的结构类型

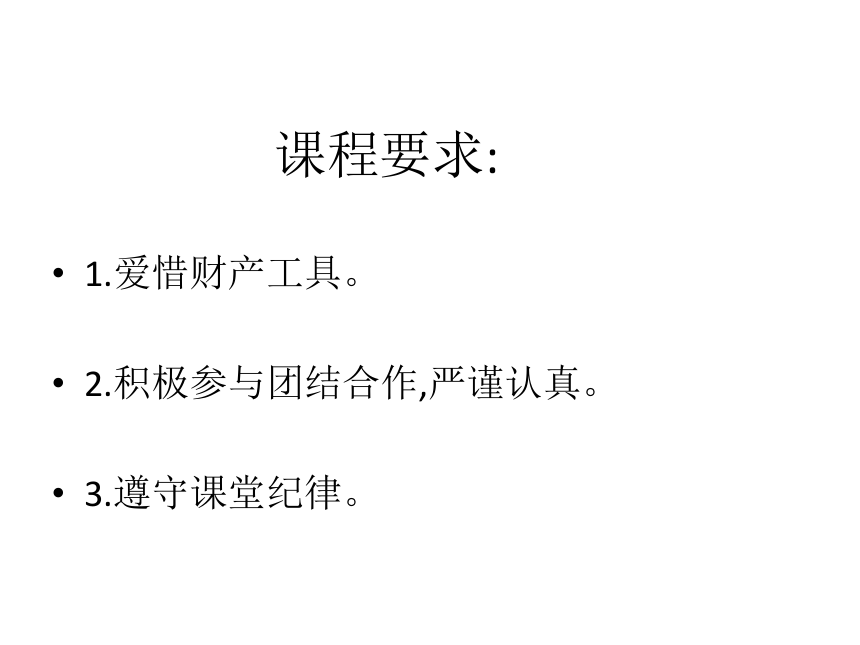

课程要求:
1.爱惜财产工具。
2.积极参与团结合作,严谨认真。
3.遵守课堂纪律。

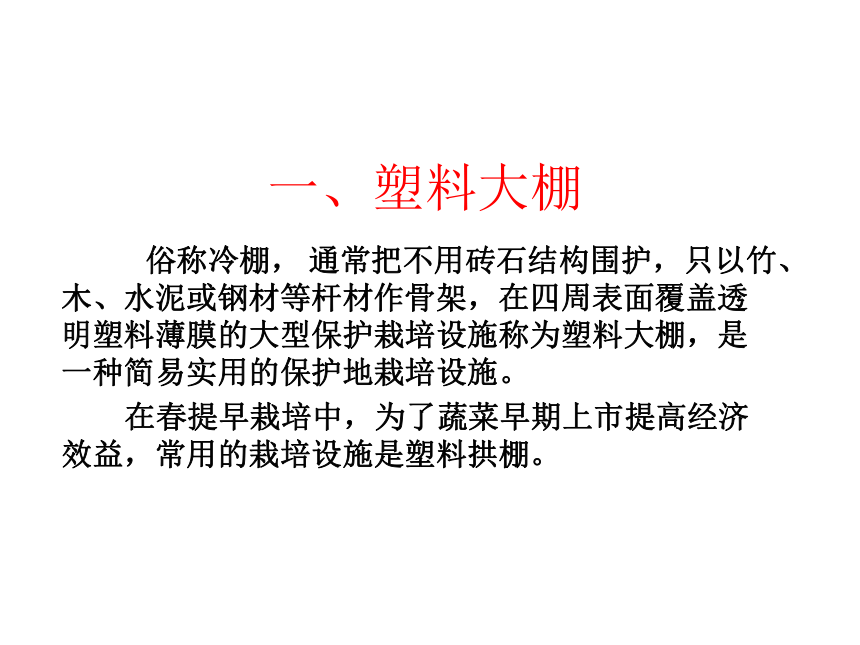

一、塑料大棚
俗称冷棚， 通常把不用砖石结构围护，只以竹、木、水泥或钢材等杆材作骨架，在四周表面覆盖透明塑料薄膜的大型保护栽培设施称为塑料大棚，是一种简易实用的保护地栽培设施。
在春提早栽培中，为了蔬菜早期上市提高经济效益，常用的栽培设施是塑料拱棚。

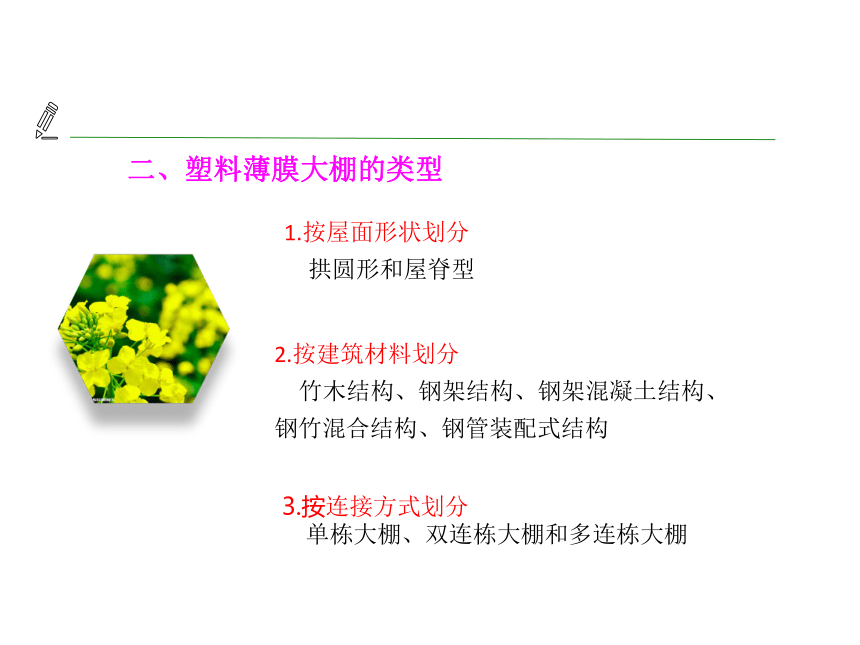

二、塑料薄膜大棚的类型
1.按屋面形状划分
拱圆形和屋脊型
2.按建筑材料划分
竹木结构、钢架结构、钢架混凝土结构、钢竹混合结构、钢管装配式结构
3.按连接方式划分
单栋大棚、双连栋大棚和多连栋大棚

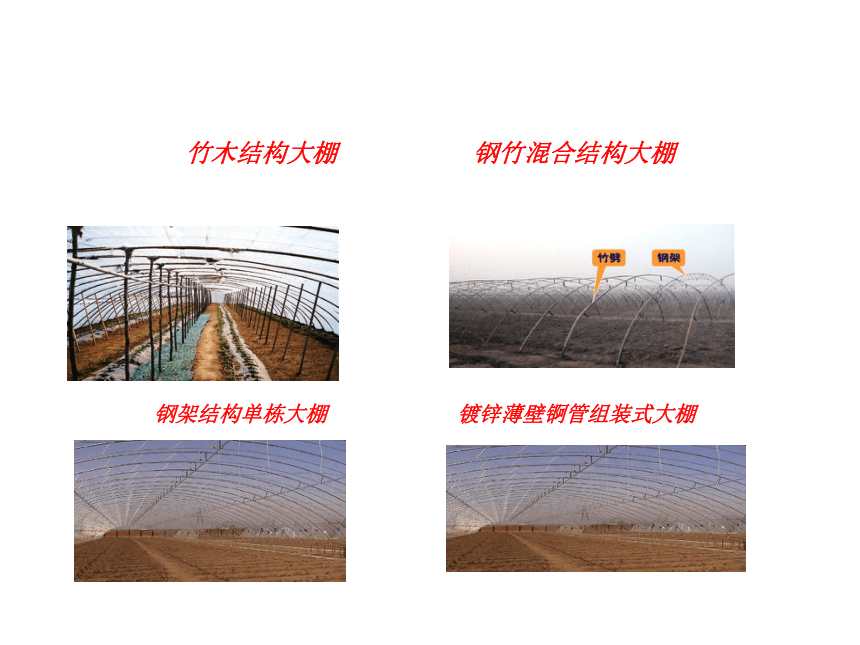

竹木结构大棚 钢竹混合结构大棚
钢架结构单栋大棚 镀锌薄壁锕管组装式大棚

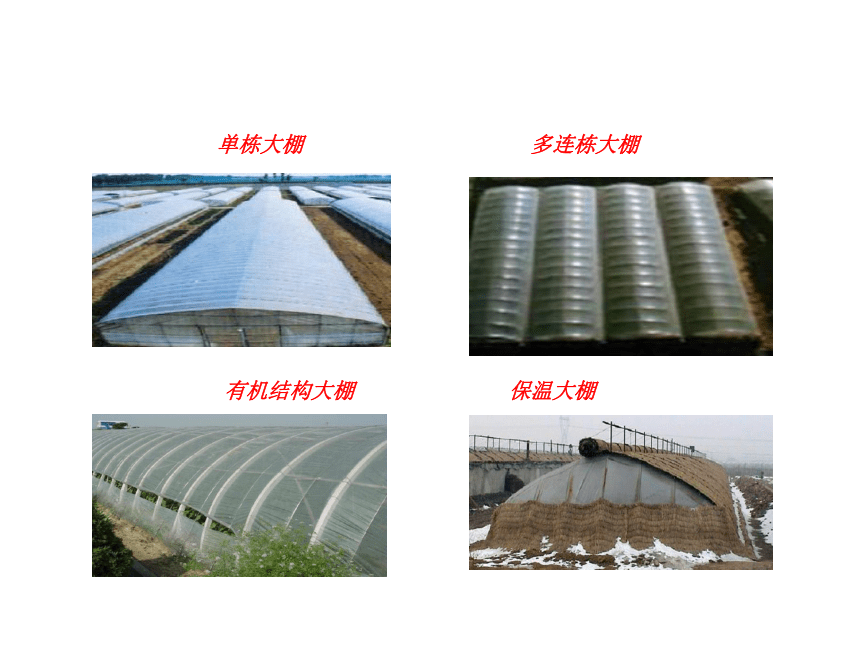

单栋大棚 多连栋大棚
有机结构大棚 保温大棚

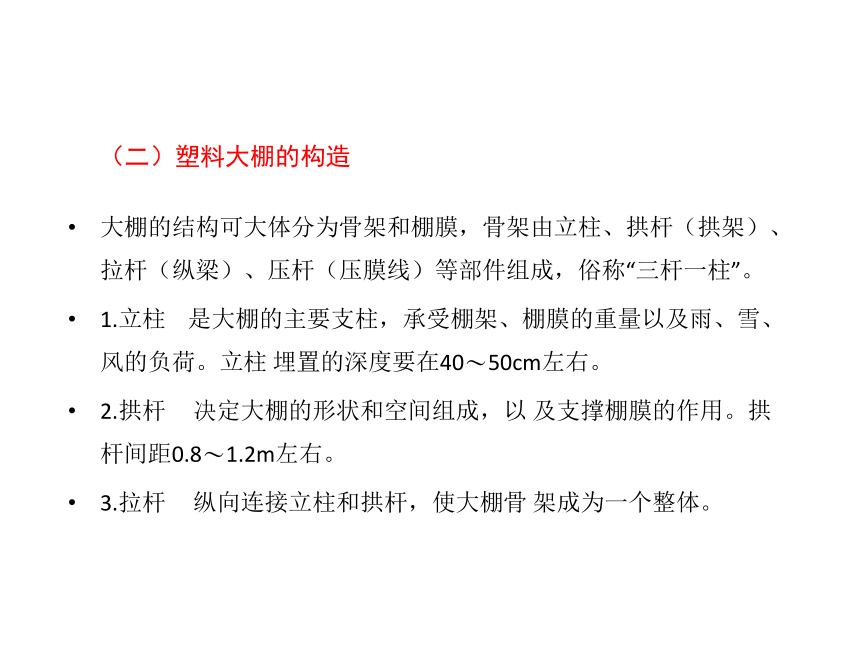

大棚的结构可大体分为骨架和棚膜，骨架由立柱、拱杆（拱架）、拉杆（纵梁）、压杆（压膜线）等部件组成，俗称“三杆一柱”。
1.立柱 是大棚的主要支柱，承受棚架、棚膜的重量以及雨、雪、风的负荷。立柱 埋置的深度要在40 50cm左右。
2.拱杆 决定大棚的形状和空间组成，以 及支撑棚膜的作用。拱杆间距0.8 1.2m左右。
3.拉杆 纵向连接立柱和拱杆，使大棚骨 架成为一个整体。
（二）塑料大棚的构造
2020年11月17日星期二
拉杆
立柱
拱杆

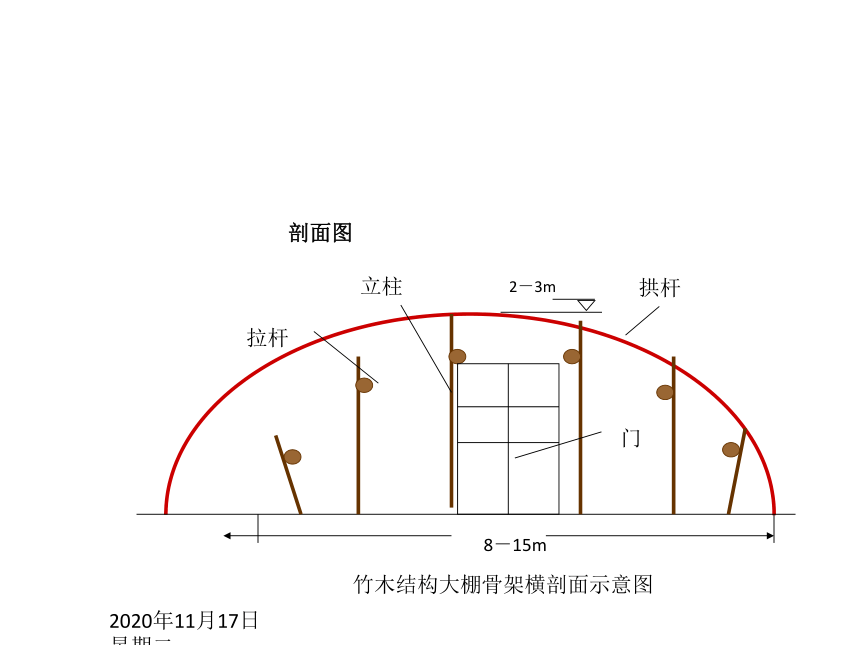

竹木结构大棚骨架横剖面示意图
门
2－3m
8－15m
剖面图

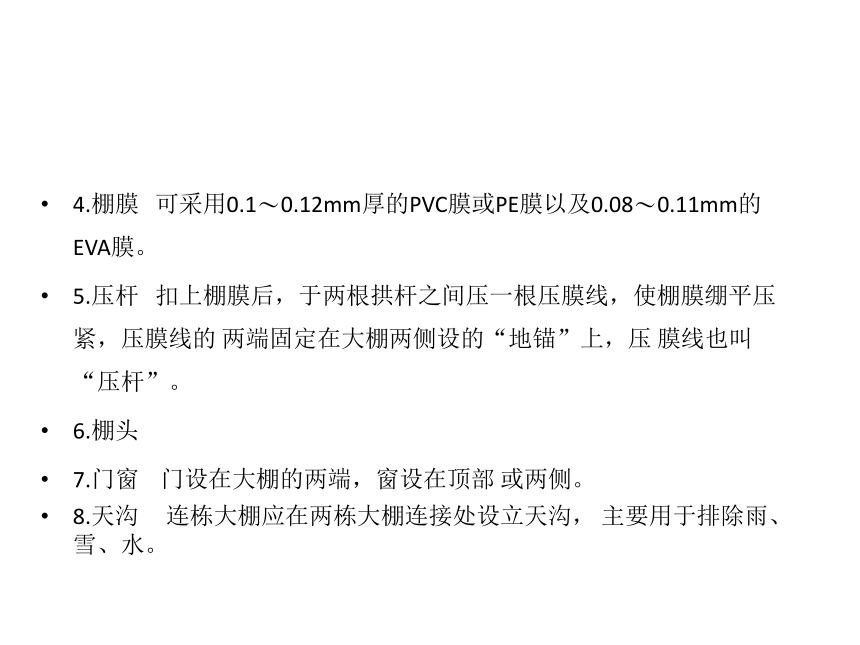

4.棚膜 可采用0.1 0.12mm厚的PVC膜或PE膜以及0.08 0.11mm的EVA膜。
5.压杆 扣上棚膜后，于两根拱杆之间压一根压膜线，使棚膜绷平压紧，压膜线的 两端固定在大棚两侧设的“地锚”上，压 膜线也叫“压杆”。
6.棚头
7.门窗 门设在大棚的两端，窗设在顶部 或两侧。
8.天沟 连栋大棚应在两栋大棚连接处设立天沟， 主要用于排除雨、雪、水。
大棚的门和窗
门
窗
窗
(三)大棚的构造形式
1.竹木结构大棚
跨度8～15米，高2～3米，长30～60米，占地面积0.5～1.0亩左右。
竹木结构大棚
竹木结构大棚骨架横剖面示意图
剖面图
小吊柱
拱杆
拉杆
竹木结构大棚的优点是取材方便，造价较低，建造容易；缺点是立柱多造成遮光严重，作业不方便。
2.钢竹混合结构
3.0m
钢筋拱架
拉杆(纵梁)
小吊柱
竹拱杆
钢筋拱架
改进措施：
中柱由原来的1-1.1m一排改为3~-3.3m一排。用木杆或竹作纵向拉梁把柱连接成一个整体,在拉梁上每个拱架下设立一柱,下端固定在拉梁上，上端支撑拱架,通称“吊柱”。
优点：
減少了部分支柱,大大
改善棚内的光环境,造价较低。
3.悬梁吊柱竹木拱架大棚
1.门 2.立柱 3.拉杆 4.吊柱 5.棚膜 6.拱杆 7.压杆 8.地锚
1
4.钢架结构大棚
●结构：
跨度为10~ 12m,矢高2.5~2.7m,结构:跨度为10~ 12m,矢高2.5~2.7m,每隔1m设一道桁架。桁架由上弦、下弦和拉花焊接而成，桁架下弦处用钢筋做纵向拉梁，拉梁上钢筋焊接两个斜向小立柱支撑在拱架上，以防拱架扭曲。
钢架大棚的特点
骨架坚固，无中柱，棚内空间大，透光性好，作业方便，是比较好的设施。
但这种骨架是涂刷油漆防锈，1-2年需涂刷一次，比较床烦，如果维护得好，使用寿命可达6-7年。
造价较竹木结构大棚高。
理想的塑料大棚钢架结构图2.3M2.2M2.0M1.7M1.5M2.2M2.0M1.7M1.5M8.0M0.5M1.0M1.0M1.0M1.0M1.0M1.0M1.0M1.0M0.5M1.0M1.0M6分钢管8号钢筋6号钢筋这种大棚在设计上，棚型结构比较合理，空间大，缓冲作用强，农事操作方便。可抵御一定的风灾、雪灾及棚顶积水，棚内温度、光照条件优良。5.镀锌钢管装配结构大棚
跨度一般为6-8m。矢高2.5-3m,长30-50m。具有重量轻强度好,耐锈蚀、易于安装拆卸、坚固耐用的特点。
宽 6~7.0m, 高3.5~3.8m
LOGO
早春育苗
蔬菜栽培
主要是采取多重覆盖的方式来进行，为露地早熟栽培提供秧苗。如在大棚内安 装电热线加温。
1.春茬早熟栽培
2.秋季延后栽培
3.春到秋长季节栽培
三、塑料大棚的应用
