(共13张PPT)
第五章 裙子结构制图
第一节 直裙类

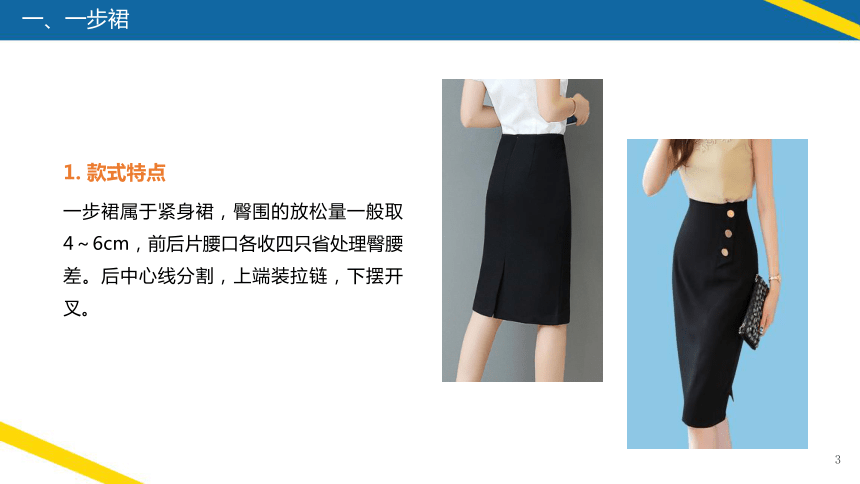

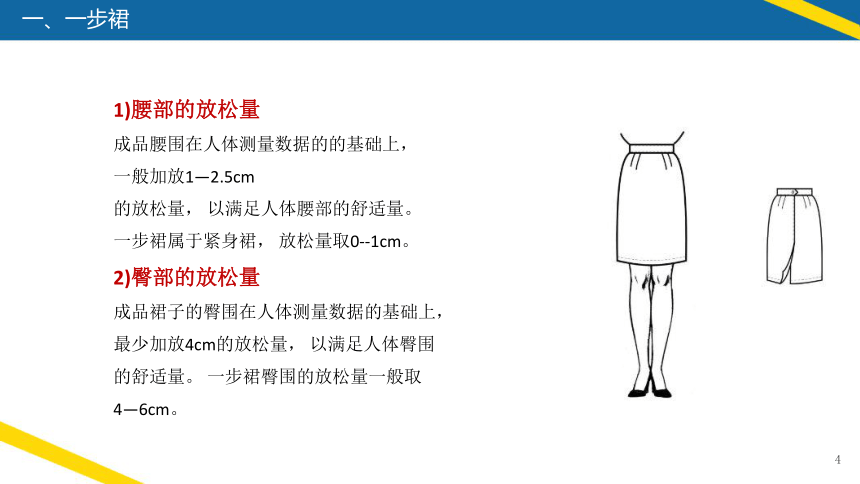

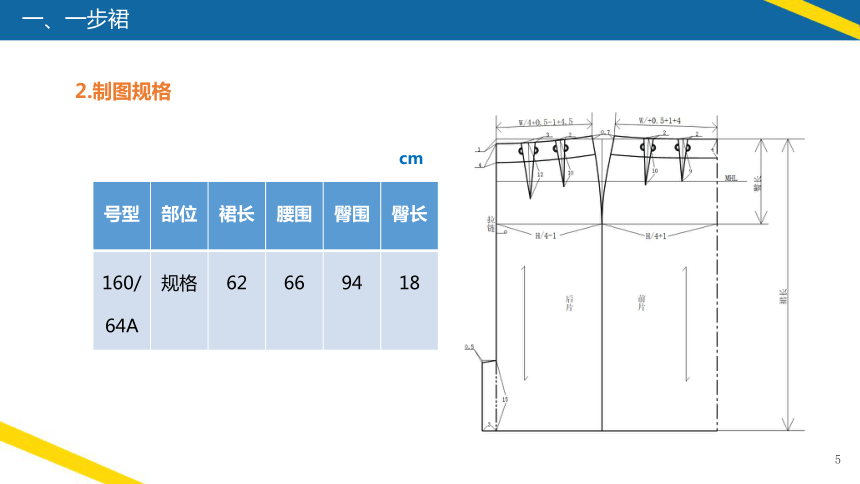

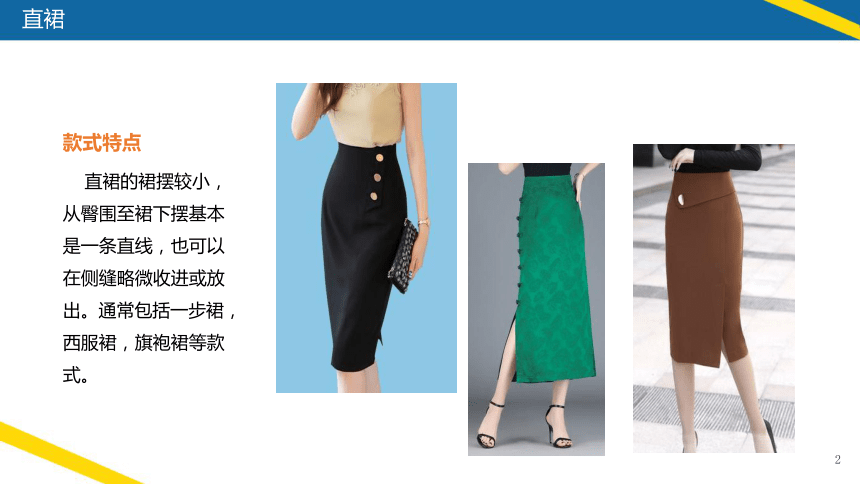

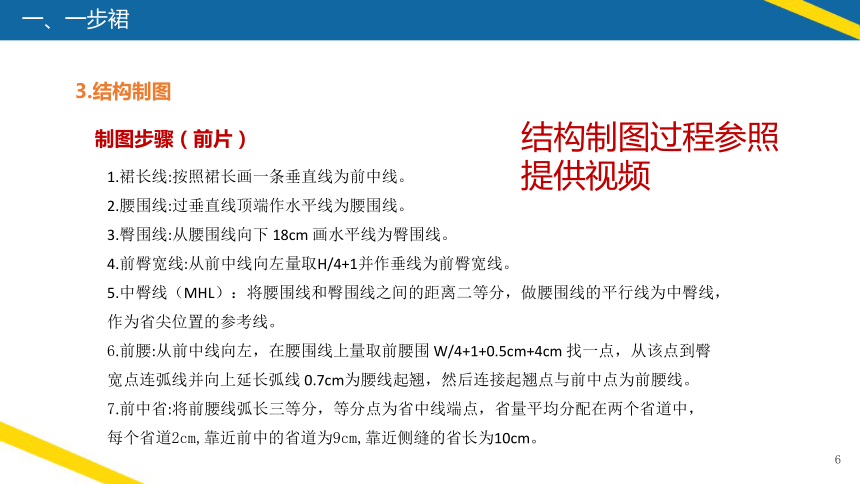

直裙款式特点直裙的裙摆较小，从臀围至裙下摆基本是一条直线，也可以在侧缝略微收进或放出。通常包括一步裙，西服裙，旗袍裙等款式。一、一步裙1.款式特点一步裙属于紧身裙，臀围的放松量一般取4～6cm，前后片腰口各收四只省处理臀腰差。后中心线分割，上端装拉链，下摆开叉。一、一步裙1)腰部的放松量成品腰围在人体测量数据的的基础上， 一般加放1—2.5cm的放松量， 以满足人体腰部的舒适量。 一步裙属于紧身裙， 放松量取0--1cm。2)臀部的放松量成品裙子的臀围在人体测量数据的基础上， 最少加放4cm的放松量， 以满足人体臀围的舒适量。 一步裙臀围的放松量一般取4—6cm。一、一步裙2.制图规格cm号型部位裙长腰围臀围臀长160/64A规格62669418一、一步裙3.结构制图结构制图过程参照提供视频制图步骤（前片）1.裙长线:按照裙长画一条垂直线为前中线。 2.腰围线:过垂直线顶端作水平线为腰围线。 3.臀围线:从腰围线向下 18cm 画水平线为臀围线。 4.前臀宽线:从前中线向左量取H/4+1并作垂线为前臀宽线。 5.中臀线（MHL）：将腰围线和臀围线之间的距离二等分，做腰围线的平行线为中臀线，作为省尖位置的参考线。 6.前腰:从前中线向左，在腰围线上量取前腰围 W/4+1+0.5cm+4cm 找一点，从该点到臀宽点连弧线并向上延长弧线 0.7cm为腰线起翘，然后连接起翘点与前中点为前腰线。 7.前中省:将前腰线弧长三等分，等分点为省中线端点，省量平均分配在两个省道中，每个省道2cm,靠近前中的省道为9cm,靠近侧缝的省长为10cm。一、一步裙3.结构制图结构制图过程参照提供视频制图步骤（后片）8.后中线:向左延长前片所有水平线，并在左侧作垂直线为后中线。 9.后臀宽线:从后中线向右量取H/4 -1并作垂线为后臀宽线。 10.后侧缝:从后中线向右，在腰围线上量取前腰围 W/4-1+0.5cm+4.5cm 找一点，从该点到臀宽点连弧线并向上延长 0.7cm为腰线起翘，然后作侧缝弧线。 11.后腰:腰围处从后中线下落1cm找一点为后中腰线点，连接该点与起翘点做后腰线并修顺。 12.后片省:将后腰线弧长三等分，等分点为省中线端点，基于臀凸曲面的形状，靠近后中的省道长度更长，省量更大，长度设为12cm，大小为3CM,靠近侧缝的省道，长度为10cm，大小为2cm 13.腰头高:前后腰线向下平移 4cm为腰头高。 14.在适当的高度，这里取距离下摆15CM出绘制后开叉。 15.后中腰围线开始至臀围线以下2cm左右设置拉链位置。 14.标注各部位尺寸，根据结构设计修改线形。一、一步裙4.制图要点1）根据成品规格直接制图，臀围放松量取4cm，腰口每片放0.5 cm是紧身裙的吃势量。2）省道分配时，基于人体的体型特点，前片省量取4cm，后片收省量取4.5cm，总的收省量通常取臀腰差的2/3左右，多余的臀围差量在侧缝处劈去。3）侧缝腰口起翘0.7 cm是为了与腰口线垂直。根据不同体型臀腰差不同，省道量也要变化。二、西服裙1.款式特点西服裙主要是采用褶裥来增大人体下肢的活动量。常见的西服裙是在前片中间收一只阴褶裥。褶裥的上部缉线封口，下摆略放出一些。二、西服裙2.制图规格cm号型部位裙长腰围臀围臀长160/64A规格62669418二、西服裙3.结构制图和一步裙制图步骤相似，前片的臀腰差除了设置一个省道和侧缝劈势外，在褶裥处也要处理掉一部分，以减少侧缝劈势，使臀腰差的处理更加均匀美观。后片的绘图方法和一步裙一样，只是没有后开叉。前后片在侧缝处向外放出2CM作为造型设计量，绘制时要保证两条侧缝线等长，在侧缝的上端装拉链。加入快进或者节选的西服裙制图视频二、西服裙4.制图要点褶裥量不计算在臀围规格内。臀腰差的量有1cm放入褶裥中，以减小侧缝劈势。侧缝下摆每片放出2cm，两侧缝线应等长，在侧缝上端装拉链。后中心腰口处低下1cm，腰宽取3cm。款式变化1、 裙长的变化 超短裙（迷你裙） ： 膝盖上20CM左右 短 裙： 膝盖上10CM左右 中长裙： 从腰节至膝盖附近（50——60CM左右） 2、 加装饰 如缉线 花边 扣子 拉链 拼接 口袋等 3、 分割 如弧线和直线分割 4、 裙外形的变化 如V形收摆类的西装一步裙， A形放摆类的斜裙、 X形的鱼尾裙， 另 外还有一些褶裥裙、 育克裙等 5、 开叉的位置
