资源简介

(共20张PPT)
常用化学纤维

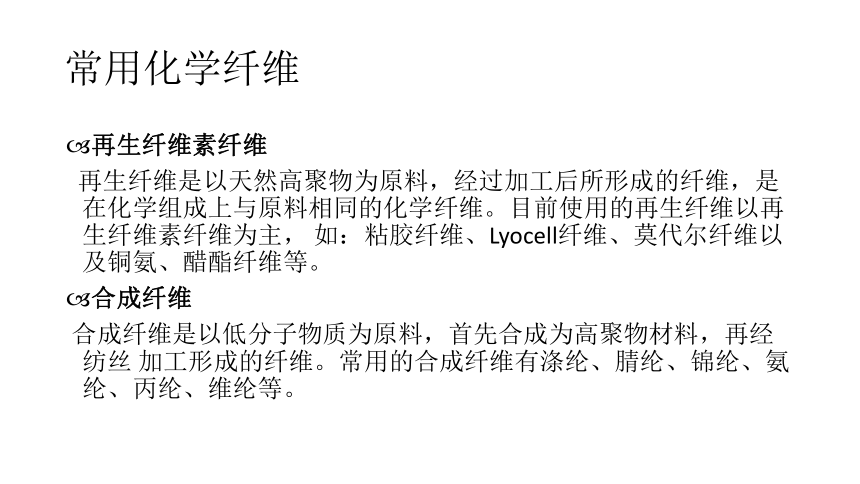

常用化学纤维
再生纤维素纤维
再生纤维是以天然高聚物为原料，经过加工后所形成的纤维，是在化学组成上与原料相同的化学纤维。目前使用的再生纤维以再生纤维素纤维为主， 如：粘胶纤维、Lyocell纤维、莫代尔纤维以及铜氨、醋酯纤维等。
合成纤维
合成纤维是以低分子物质为原料，首先合成为高聚物材料，再经纺丝 加工形成的纤维。常用的合成纤维有涤纶、腈纶、锦纶、氨纶、丙纶、维纶等。

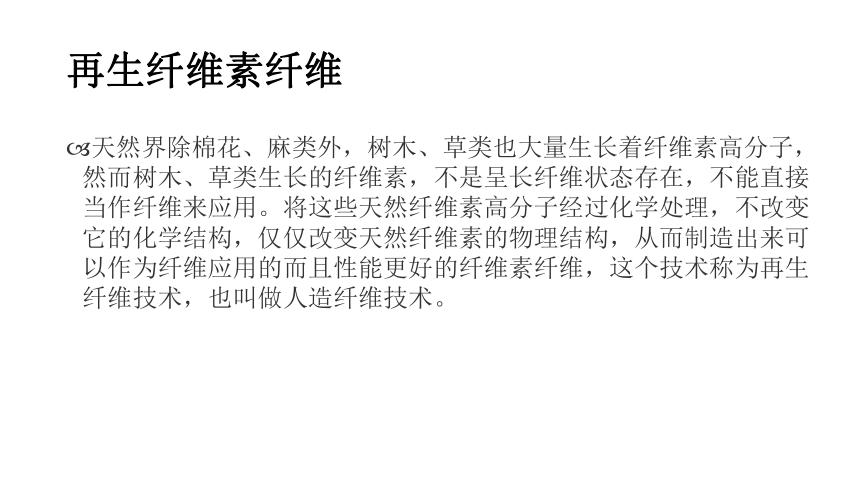

再生纤维素纤维
天然界除棉花、麻类外，树木、草类也大量生长着纤维素高分子，然而树木、草类生长的纤维素，不是呈长纤维状态存在，不能直接当作纤维来应用。将这些天然纤维素高分子经过化学处理，不改变它的化学结构，仅仅改变天然纤维素的物理结构，从而制造出来可以作为纤维应用的而且性能更好的纤维素纤维，这个技术称为再生纤维技术，也叫做人造纤维技术。

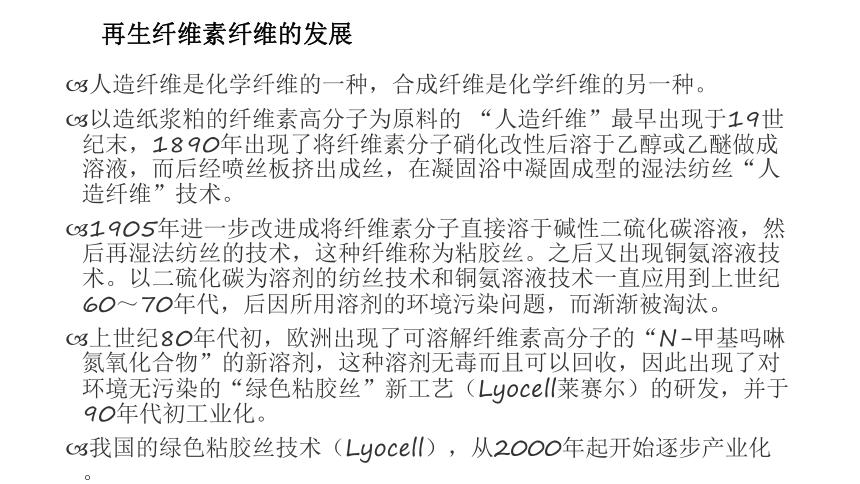

人造纤维是化学纤维的一种，合成纤维是化学纤维的另一种。
以造纸浆粕的纤维素高分子为原料的 “人造纤维”最早出现于19世纪末，1890年出现了将纤维素分子硝化改性后溶于乙醇或乙醚做成溶液，而后经喷丝板挤出成丝，在凝固浴中凝固成型的湿法纺丝“人造纤维”技术。
1905年进一步改进成将纤维素分子直接溶于碱性二硫化碳溶液，然后再湿法纺丝的技术，这种纤维称为粘胶丝。之后又出现铜氨溶液技术。以二硫化碳为溶剂的纺丝技术和铜氨溶液技术一直应用到上世纪60～70年代，后因所用溶剂的环境污染问题，而渐渐被淘汰。
上世纪80年代初，欧洲出现了可溶解纤维素高分子的“N-甲基吗啉氮氧化合物”的新溶剂，这种溶剂无毒而且可以回收，因此出现了对环境无污染的“绿色粘胶丝”新工艺（Lyocell莱赛尔）的研发，并于90年代初工业化。
我国的绿色粘胶丝技术（Lyocell），从2000年起开始逐步产业化。
再生纤维素纤维的发展

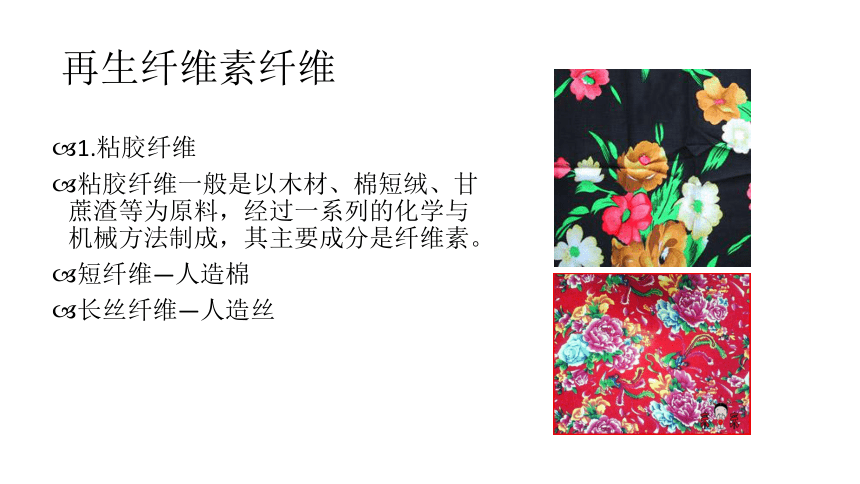

再生纤维素纤维
1.粘胶纤维
粘胶纤维一般是以木材、棉短绒、甘蔗渣等为原料，经过一系列的化学与机械方法制成，其主要成分是纤维素。
短纤维—人造棉
长丝纤维—人造丝
再生纤维素纤维，也是最早诞生的化学纤维。
短纤维 棉型：人造棉
形态分 毛型：人造毛
有光
长丝（人造丝） 无光
半无光
性能分 普通粘胶纤维
高湿模量粘胶纤维（富强纤维或虎木棉）

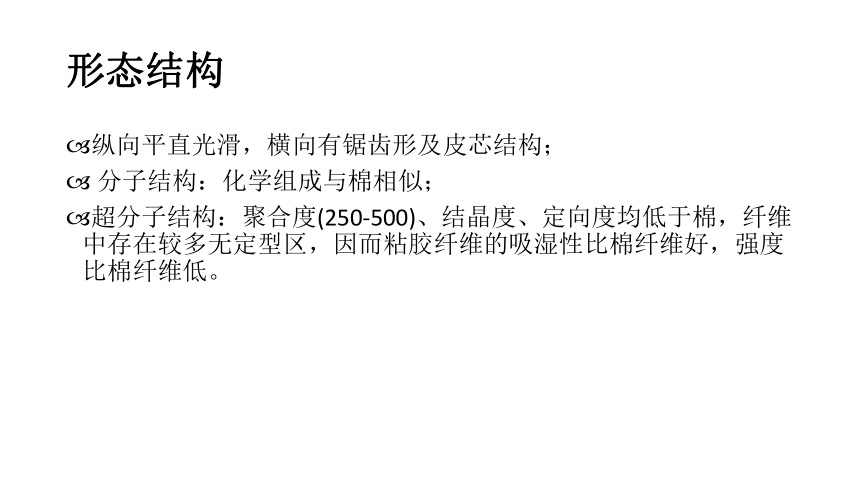

形态结构
纵向平直光滑，横向有锯齿形及皮芯结构；
分子结构：化学组成与棉相似；
超分子结构：聚合度(250-500)、结晶度、定向度均低于棉，纤维中存在较多无定型区，因而粘胶纤维的吸湿性比棉纤维好，强度比棉纤维低。

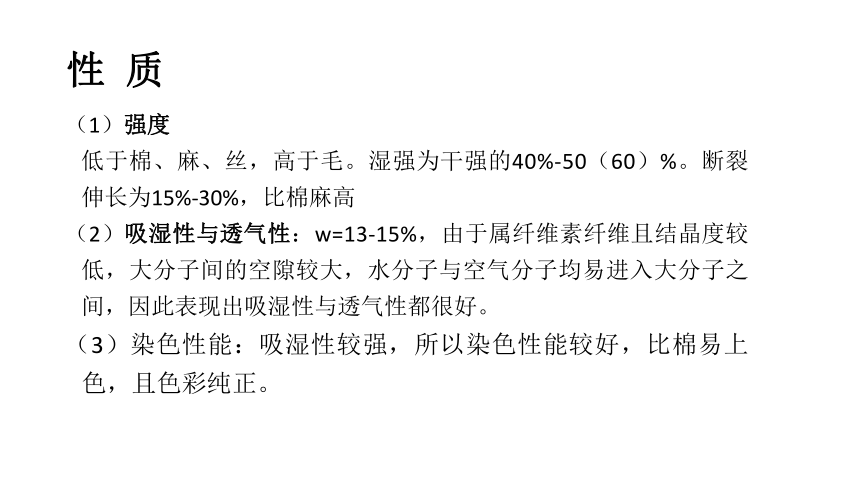

性 质
（1）强度
低于棉、麻、丝，高于毛。湿强为干强的40%-50（60）%。断裂伸长为15%-30%，比棉麻高
（2）吸湿性与透气性：w=13-15%，由于属纤维素纤维且结晶度较低，大分子间的空隙较大，水分子与空气分子均易进入大分子之间，因此表现出吸湿性与透气性都很好。
（3）染色性能：吸湿性较强，所以染色性能较好，比棉易上色，且色彩纯正。

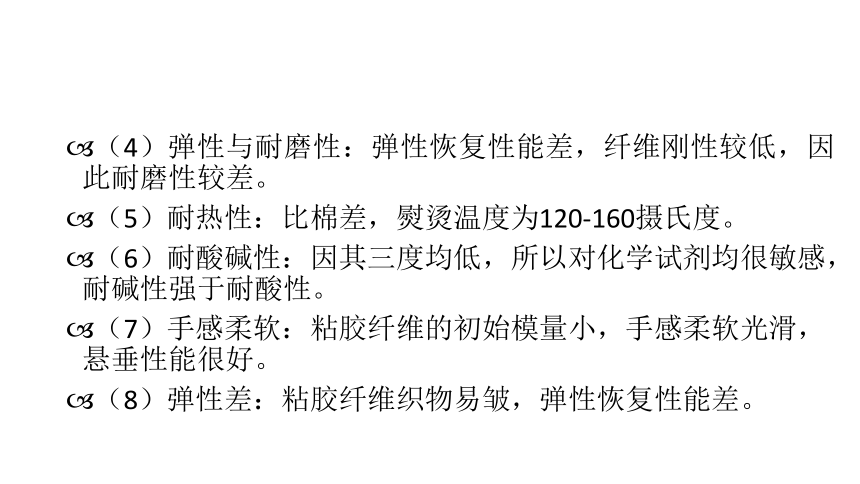

（4）弹性与耐磨性：弹性恢复性能差，纤维刚性较低，因此耐磨性较差。
（5）耐热性：比棉差，熨烫温度为120-160摄氏度。
（6）耐酸碱性：因其三度均低，所以对化学试剂均很敏感，耐碱性强于耐酸性。
（7）手感柔软：粘胶纤维的初始模量小，手感柔软光滑，悬垂性能很好。
（8）弹性差：粘胶纤维织物易皱，弹性恢复性能差。
2.Lyocell（莱奥赛尔或绿赛）、天丝纤维Lyocell纤维是ISO规定的人造纤维素纤维6大新品（铜氨、粘胶、高强高湿模量、二醋酯、三醋酯纤维及Lyocell）成员之一。奥地利兰精Lenzing公司注册商标Lyocell；英、美等注册商标Tencel，在我国及台湾地区则俗称为天丝。天丝纤维的化学结构与粘胶纤维基本相同。天丝纤维，拥有棉的“舒适性”、涤纶的“强度”、毛织物的“豪华美感”和真丝的“独特触感”及“柔软垂坠”，无论在干或湿的状态下，均极具韧性。百分之百纯天然材料，加上环保的制造流程，让生活方式以保护自然环境为本，完全迎合现代消费者的需求，而且绿色环保，堪称为21世纪的绿色纤维。天丝的特点：(1)具有较高的干、湿强力。(2)柔软、舒适。(3)透气性好。(4)光滑凉爽、悬垂性好。(5)耐穿、耐用，织物尺寸稳定性好。(6)染色性好。(7)可降解。(8)易原纤化。纤维在湿状态下，受机械力作用纤维表面被拉出细小原纤，能改变织物表面的性能。通过酶处理，去除较长的原纤，进行二次原纤化，可得到桃皮绒效果。3．醋酯纤维（polyacetate）
也叫醋酸纤维。
用醋酸将16mm以下棉短绒溶解成纺丝液。因为纤维素纤维的大分子与醋酸反应后合成了酯，所以此种纤维为半合成纤维。纤维纵向像粘胶，截面像花朵，无胞腔，结晶度、定向度较低。
醋酯纤维性质
（1） 有丝绸风格，多制成光滑柔软的绸缎或者挺爽的塔夫绸，但耐高温性差。比重小于纤维素纤维，穿着轻便舒适。
（2）强度：稍差，耐磨性差。干湿态强度均低于粘胶纤维
（3）弹性：比纤维素纤维大，不像粘胶易折皱，洗可穿性好。
（4）吸湿性：亲水性小，疏水性大，缩水小。
（5）燃烧性：燃烧迅速，边燃烧边溶解，放出异味，留下黑色硬快。
主要用于裙装、女衬衫、内衣、领带和里料等。
2.醋酯纤维
4．铜氨纤维cupra
把纤维素溶解在浓铜氨溶液中，制成纺丝液后，加工而成的纤维。
截面为圆形，无皮芯结构，纵向光滑。聚合度为450-550，延伸性稍低于粘胶，强度稍高于粘胶。
具有真丝般柔和的光泽，手感柔软，湿强度和耐磨性能比粘胶纤维好。
铜氨纤维
谢谢观看

展开更多......

收起↑
