展示空间采光与照明设计

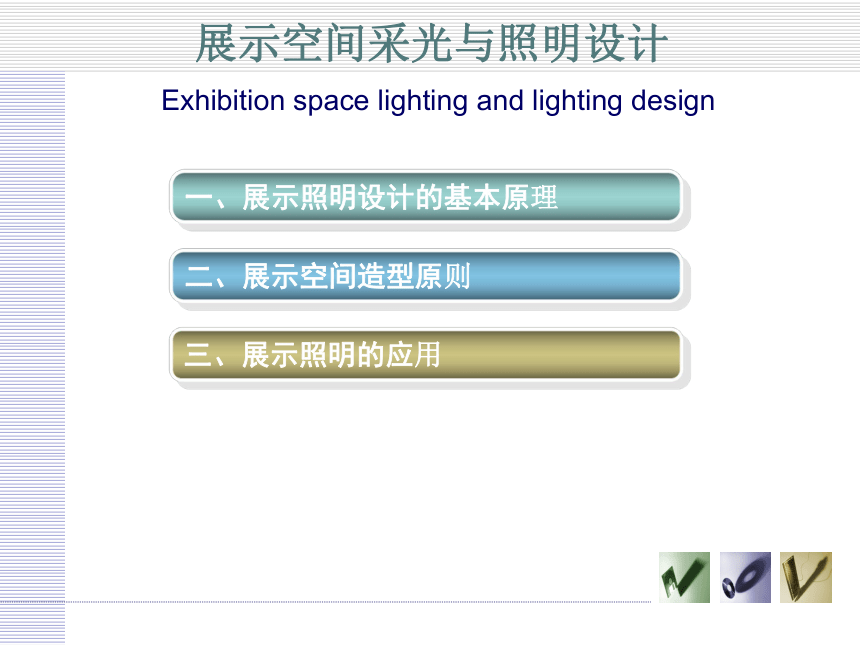

展示空间采光与照明设计
一、展示照明设计的基本原理
二、展示空间造型原则
三、展示照明的应用
Exhibition space lighting and lighting design

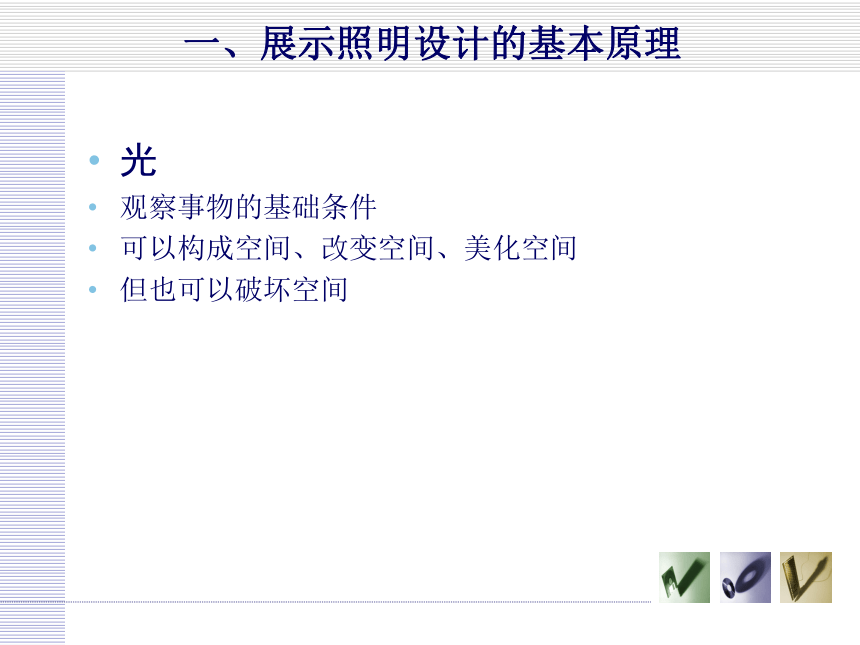

一、展示照明设计的基本原理
光
观察事物的基础条件
可以构成空间、改变空间、美化空间
但也可以破坏空间

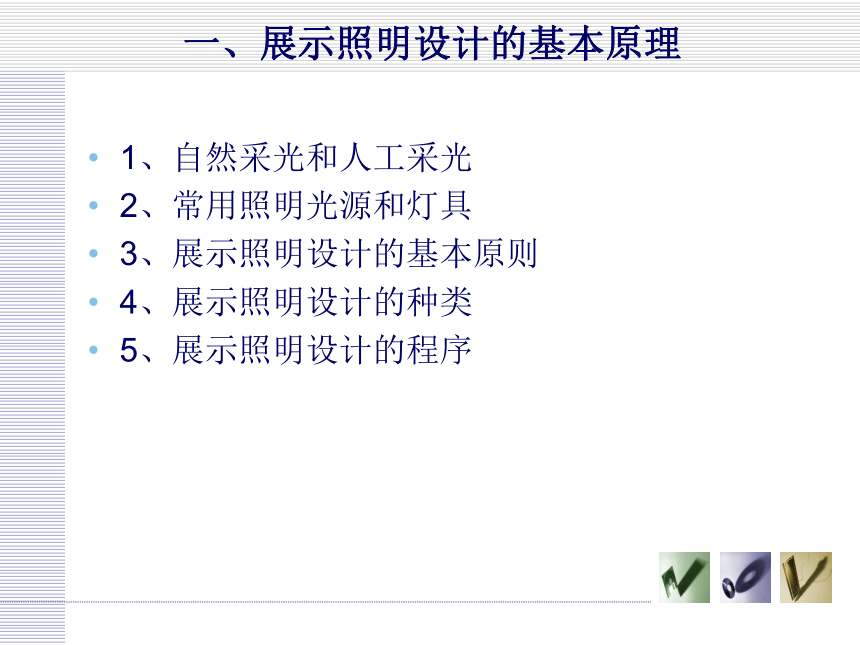

一、展示照明设计的基本原理
1、自然采光和人工采光
2、常用照明光源和灯具
3、展示照明设计的基本原则
4、展示照明设计的种类
5、展示照明设计的程序

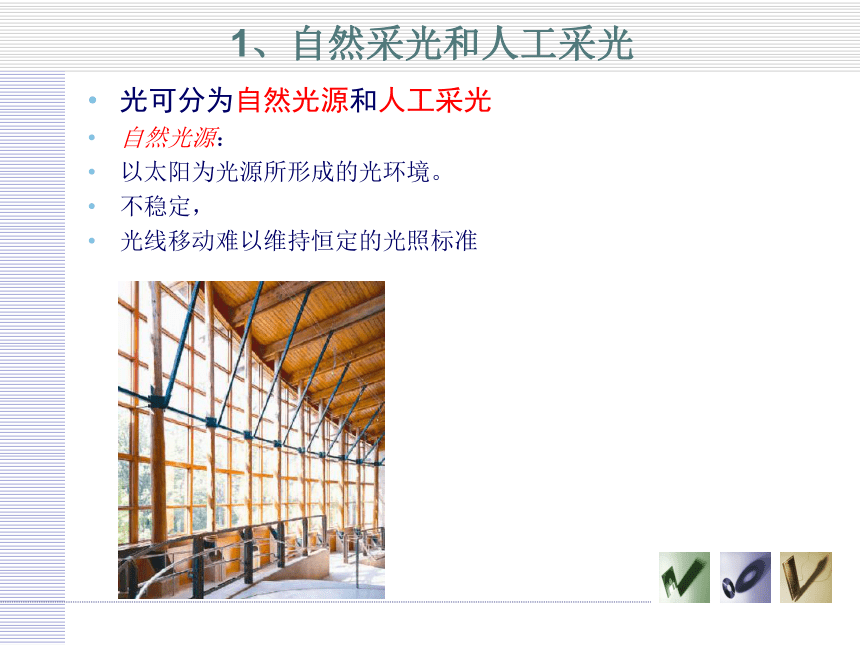

1、自然采光和人工采光
光可分为自然光源和人工采光
自然光源：
以太阳为光源所形成的光环境。
不稳定，
光线移动难以维持恒定的光照标准

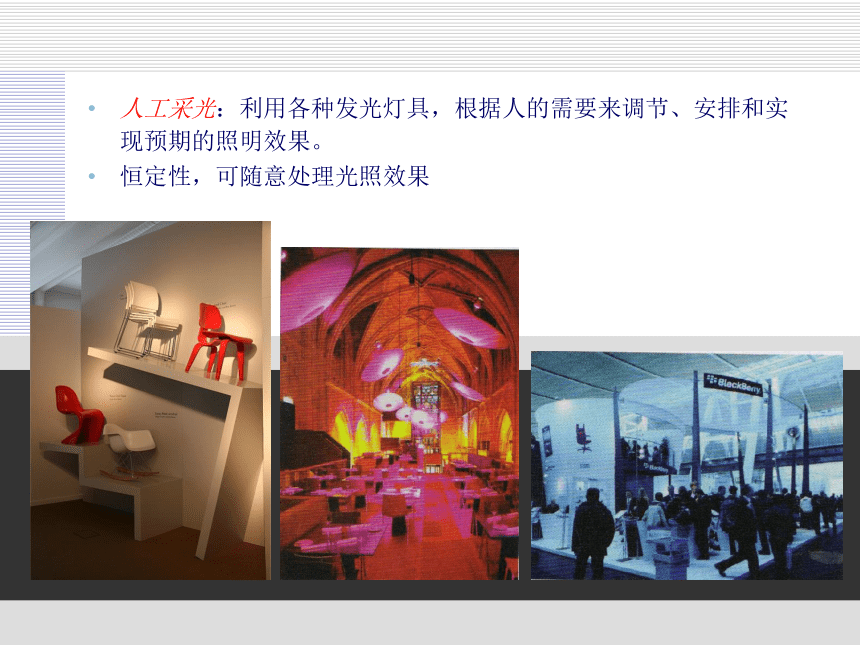

人工采光：利用各种发光灯具，根据人的需要来调节、安排和实现预期的照明效果。
恒定性，可随意处理光照效果

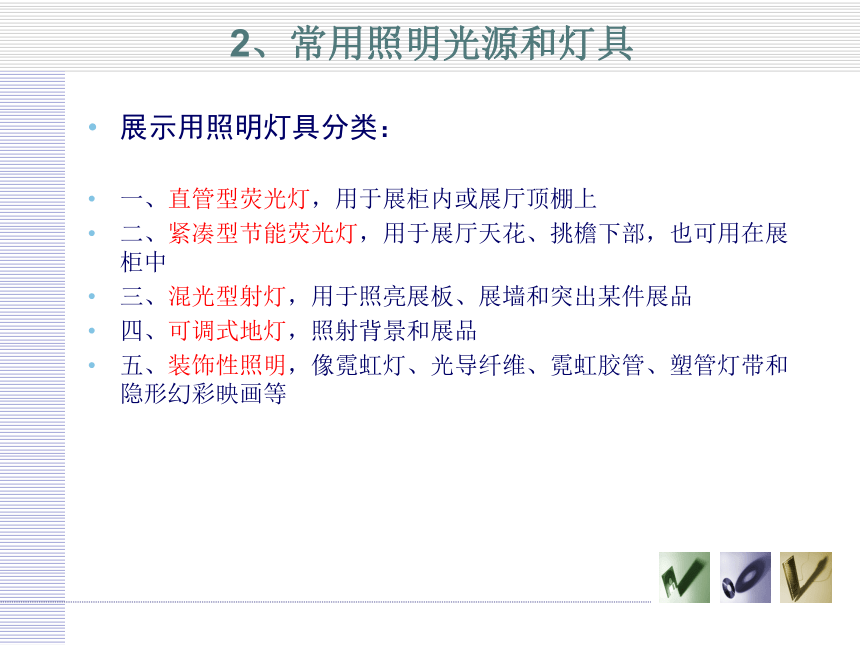

2、常用照明光源和灯具
展示用照明灯具分类：
一、直管型荧光灯，用于展柜内或展厅顶棚上
二、紧凑型节能荧光灯，用于展厅天花、挑檐下部，也可用在展柜中
三、混光型射灯，用于照亮展板、展墙和突出某件展品
四、可调式地灯，照射背景和展品
五、装饰性照明，像霓虹灯、光导纤维、霓虹胶管、塑管灯带和隐形幻彩映画等

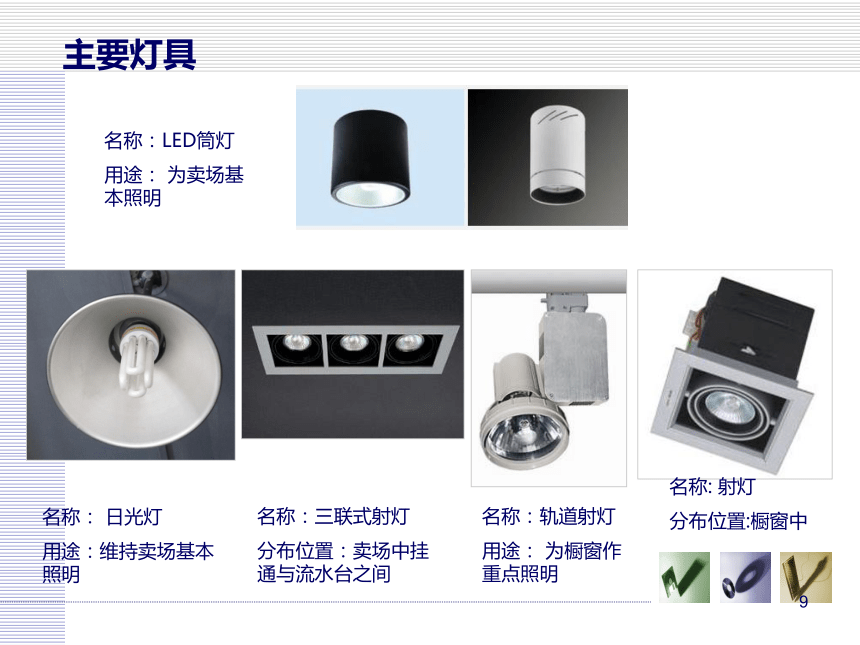

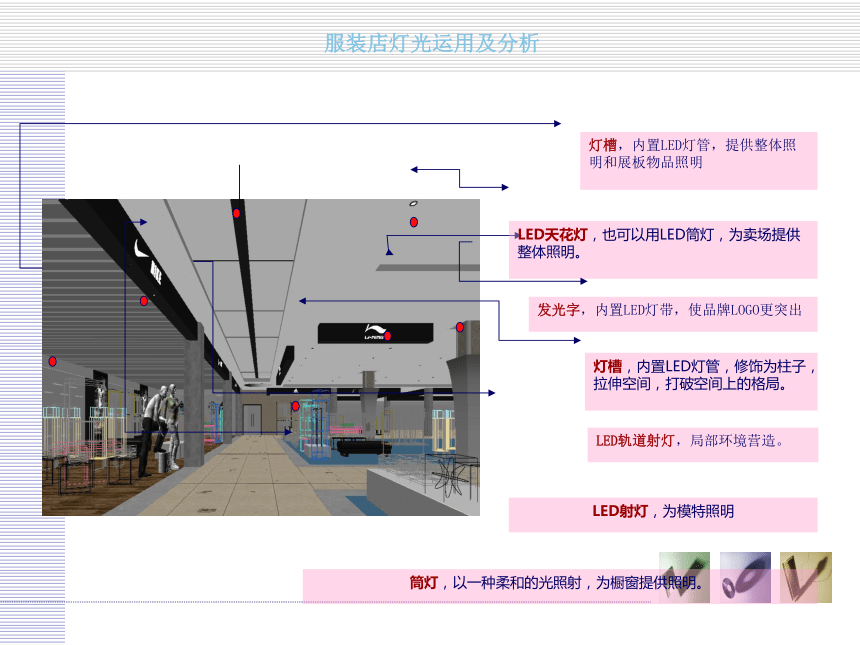

名称：三联式射灯分布位置：卖场中挂通与流水台之间名称:射灯分布位置:橱窗中名称： 日光灯用途：维持卖场基本照明名称：轨道射灯用途： 为橱窗作重点照明主要灯具名称：LED筒灯用途： 为卖场基本照明服装店灯光运用及分析
灯槽，内置LED灯管，提供整体照明和展板物品照明
发光字，内置LED灯带，使品牌LOGO更突出
LED天花灯，也可以用LED筒灯，为卖场提供整体照明。
灯槽，内置LED灯管，修饰为柱子，拉伸空间，打破空间上的格局。
LED轨道射灯，局部环境营造。
筒灯，以一种柔和的光照射，为橱窗提供照明。
LED射灯，为模特照明

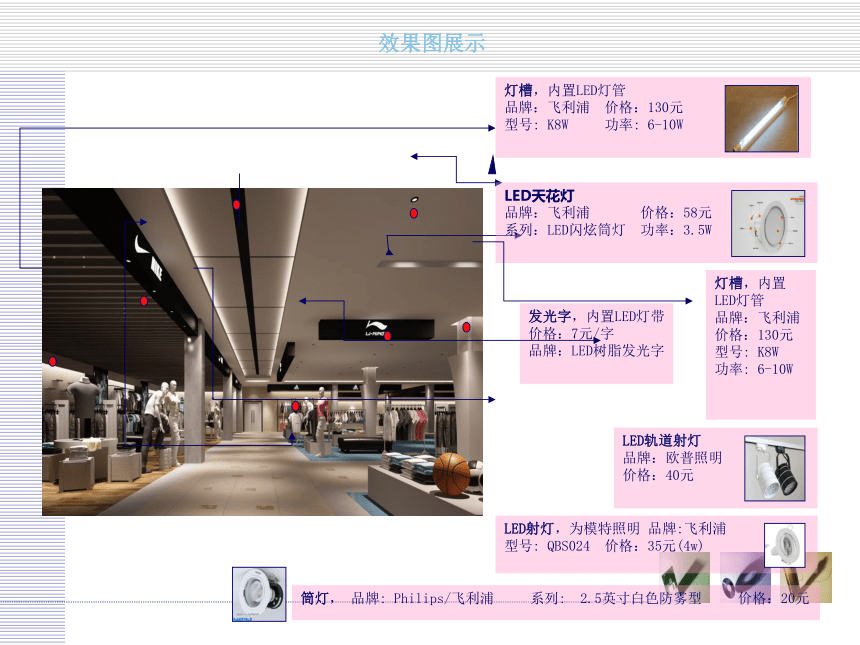

效果图展示
灯槽，内置LED灯管
品牌：飞利浦 价格：130元
型号: K8W 功率: 6-10W
发光字，内置LED灯带
价格：7元/字
品牌：LED树脂发光字
LED天花灯
品牌：飞利浦 价格：58元
系列：LED闪炫筒灯 功率：3.5W
灯槽，内置LED灯管
品牌：飞利浦 价格：130元
型号: K8W 功率: 6-10W
LED轨道射灯
品牌：欧普照明
价格：40元
筒灯， 品牌: Philips/飞利浦 系列: 2.5英寸白色防雾型 价格：20元
LED射灯，为模特照明 品牌:飞利浦
型号: QBS024 价格：35元(4w)
——导轨投光照明:在展厅中央顶棚上装配金属导轨，安装可移动的反射式投光灯。
——嵌入式照明:天棚带给人以舒畅的感觉，效果较好，故经常被采用。
——将灯具嵌入顶棚向下投射点光源的方式:可加强空间感，还可起到加强局部照明的作用。
——格栅顶棚照明:顶棚高度较低，墙面及展品的照明不理想，必须与展品的局部照明配合使用。
3、展示照明设计的基本原则
（1）展示陈列区的明度要充足
（2）避免眩光
（3）根据展品特点，选择不同的光源、光色、型号，避免影响展品固有色
（4）防止照明灯具爆裂
（5）安全布施，注意防火
4、展示照明设计的种类
展示照明设计的种类
基本照明
重点照明
层次照明
立体照明
气氛照明
1.基本照明
指整个空间展示的平均照明
灯具比较固定,一般是展馆的配套设施
没有明显的影子，易于保持展示空间的整体性
基本照明 （又称一般照明或整体照明）
功能：为展示空间提供基本照度，使人在一定的展示环境内，能基本看清环境和陈列物品。
特点：
1）扩散式照明，光线分布均匀
2）光色接近太阳光
3）照度不宜太强
一般采用发光顶棚、网格顶棚、
嵌入式照明、直接吸顶式照明等形式。
2.层次照明
创造特定气氛，可将展示空间划分出层次、虚实、主次的变化
3.重点照明
用来突出某一主题或局部，可按需要对光源的色彩、强弱、照射面的大小进行调配
重点照明 （又称局部照明或形象强调照明）
功能：在一般照明的基础上，
对展示主体进行加强照明，
增强展示视觉吸引力。
如：标志、入口形象区、展示区、
表演区、洽谈区
特点：
1）聚光式照明，重点突出，层次感强
2）照度为一般照明的3~5倍
一般采用射灯、导轨灯、聚光灯。
4.立体照明
立体感:展品魁力源于对展品立体感的塑造。物体的立体感是由左右两面的明暗差形成的，左右照度差距很小，阴影则弱，立体感差;左右照度差距过大，阴影则强，不能客观表现展品造型，恰当的左右照度此应当控制在1:3一1:5之间。美妙的立体感须以最大亮度的照射角度为条件，当聚光灯的照射角度为35。时，展品方向的垂直亮度最高，会形成最佳的立体效果。
5.气氛照明
又称装饰照明
这类照明并非将光直接照射在展品上，而是用照明手法渲染环境气氛
泛光灯，激光发生器和霓虹灯
空间气氛照明 （又称装饰照明）
功能： 营造某种戏剧性的采光气氛，创造出特殊的视觉美感效果，也被称为是最富艺术含量的照明形式。
特点：
1）不能代替一般照明和形象强调照明
2) 照明与一定的空间形态或灯具造型相结合，具有装饰性
3) 运用多种新型的光电技术
要营造气氛，需在灯具上加用滤光片。滤光片分红、蓝、绿和琥珀四色。
蓝色滤光片可制造庄严气氛和夜幕感，蓝色光照到白色物品上，物品会显得更白;琥珀色可以使背景富有戏剧性，制造热带气氛;绿色光很少用来照射展品，主要用作色彩对此安排和制造神秘气氛;红色最好不要用来直接照射展品，在展品陈列中，如果已有红色调的展品，就应少用或不用红色光。
5、展示照明设计的程序
（1）明确照明设施的内容和目的，确定照明设施的功能
（2）根据展示的内容和形式确定适当的照度分别，根据活动性质、展示环境及视觉条件，确定照度标准
（3）视野内的亮度分布，注意展品与展墙之间的照明与色度对比，同时把握好光的方向性和扩展性
（4）选择展示照明方式
（5）确定照明器的布置方案
（6）对电器的设计
二、展示空间光造型原则
1、投光方向与立体感塑造
2、避免眩光
1、投光方向与立体感塑造
投光方向
也称照射角度，与立体感的塑造直接相关。
恰当的明暗反差比应在1：3~1：5之间
美妙的立体感还必须取得合适的照射角度为条件
照射角度分为：
（1）顶光：自上而下的采光，光线造型较差
（2）底光：亦可称为脚灯，是自家而上的照明，不可作为主光源，多作为补充光源
（3）顺光：来自正前方的光照，投影较少，正常显现展品形象
（4）测光：投影明确，立体感强，但是受光和背光面积分割相近，亮暗对比生硬，不易较好展现形象
（5）逆光：用于显现有魅力的轮廓，故又称“轮廓光”展示中较少使用
一般在光造型中常用手法是将光线置于物体的前侧上方，使受光面积比例在1：3~2：3之间
在投射方向和照射角度的运用中，要根据具体物体的状态，结构和陈设的需要来进行选择，以取得最佳的形象效果.
光照型效果可通过主光、辅助光、装饰光、造型光、气氛光等不同的照明配光的方式，以取得诸如，高长调、中高调、高短调、中长调、中中调、中短调、低长调、低短调和明暗对比，达到极致的全长调以及诸如鲜调、浊调、暖调、冷调等调式
2、避免眩光
为了提高照明质量，保证展示陈设的最佳效果，保护视力，所以要设法避免眩光
常用方法：限制直接眩光
限制反射眩光
三、展示照明设计的应用
灯箱的照明
（1）布灯要均匀
（2）灯箱设计要考虑维修方便，可随时调换灯箱内的灯具
（3）注意防火：①采用阻燃材料
②接线复合规范标准
③注意通风散热
设计点评
通过本章的学习，读者对展示设计中的各种颜色搭配以及灯光的布置方式已有所了解，下面对一些相关的案例进行点评。
下图为某餐厅的内部照片，可观察到该餐厅中的壁灯使用半透明的灯罩材料，从而形成半直接照明方式，其主要作用在于照明过道和装饰。
整个餐厅较为昏暗，壁灯的光线又比较柔和，会产生较高的空间感，从而增加了整个餐厅的气氛。但一排的台灯配合一排的餐桌较为呆板，最好的方式是在过道的顶部或侧面的玻璃上安装一些有温度的漫射灯光，使整个餐厅富有情调而不失活力。
该设计为职业女装专卖的橱窗，将该橱窗内的衣服、鞋子、摆放模特、箱子的图案与心理联想结合起来，顾客会因各自年龄、性格、知识修养和职业的不同，而根据颜色的刺激想起与之有关的事物，这样显示出该店的独特性。
橱窗采用深红色和灰色为主要颜色，对比强度极大，应用强度较大的冷色调光线照明。在明显的强对比之下再次增强模特的效果，使整个橱窗带给人强烈的视觉冲击力。
由于首饰是用于修饰人体某部位的，所以首先应该为饰品确定一个载体使其各方位得到展现，再为其搭配展台的颜色和灯光。
由于首饰需要衣服款式和颜色的搭配，在此使用展台背景的颜色来衬托首饰的高贵，然后使用局部的照明方式来突出首饰的亮度、光泽度以及立体感
