男衬衫CAD制版
《服装CAD》课程
学习内容
一
男衬衫基础知识
二
任务分析与知识准备
男衬衫CAD制版
三
实训任务
四
男衬衫基础知识

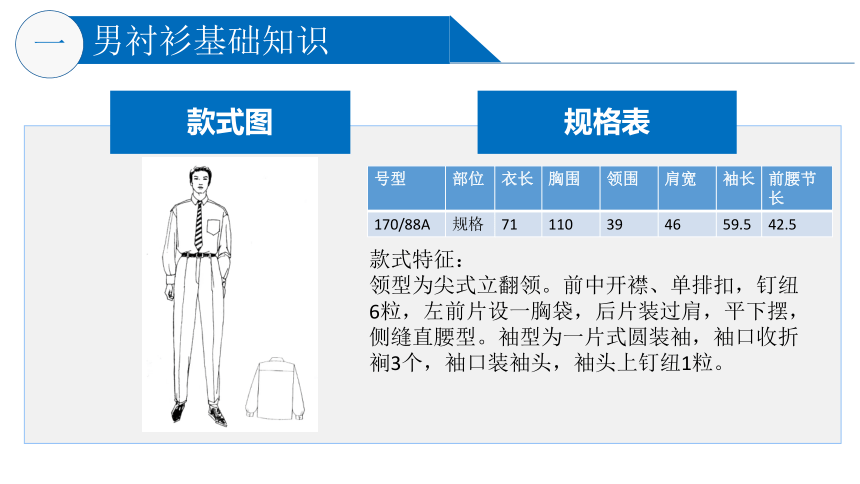

款式图
规格表
款式特征：
领型为尖式立翻领。前中开襟、单排扣，钉纽6粒，左前片设一胸袋，后片装过肩，平下摆，侧缝直腰型。袖型为一片式圆装袖，袖口收折裥3个，袖口装袖头，袖头上钉纽1粒。
一
号型 部位 衣长 胸围 领围 肩宽 袖长 前腰节长
170/88A 规格 71 110 39 46 59.5 42.5
任务分析与知识准备

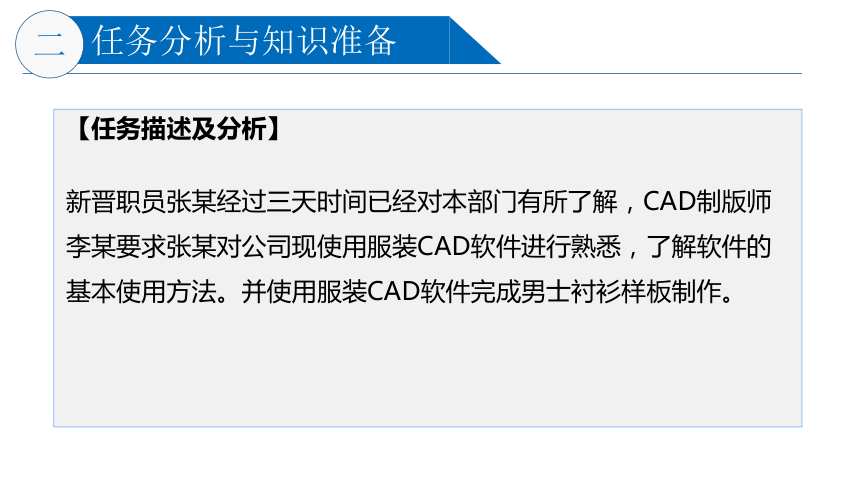

【任务描述及分析】
新晋职员张某经过三天时间已经对本部门有所了解，CAD制版师李某要求张某对公司现使用服装CAD软件进行熟悉，了解软件的基本使用方法。并使用服装CAD软件完成男士衬衫样板制作。
二
任务分析与知识准备
【任务分析】
任务目标：掌握CAD打板设计系统中基本工具的使用方法；掌握男士衬衫CAD结构设计、样板设计的操作步骤和方法。
1.能够进行男士衬衫结构设计。
2.能够进行男士衬衫样板制作。
3.能够根据学过的服装结构设计知识，结合企业生产的要求完成男士衬衫的CAD样板设计。
任务要求：使用CAD打板系统完成男士衬衫的结构设计和样板制作。
二
任务分析与知识准备
【知识准备】
男士衬衫结构设计方法
1.前片：胸宽、腋下围、口袋与前小肩的确定；门襟宽度的确定；领口位置的确定。
2.后片：后背宽、领宽与肩长的确定。
3.袖片：袖肥与袖山高的确定。
4.领片：立领与翻领宽度的确定，前后领圈的取值。
二
女西服结构制图
（一）衬衫前后片基础框架
三
女西服结构制图
（二）衬衫前后片CAD制版
三
女西服结构制图
（三）衬衫前后片CAD制版
三
女西服结构制图
（四）衬衫领片、袖头CAD制版
三
实训任务
完成效果图
实训要求：
1.省的位置处理得当；
2.掌握转省或旋转工具的使用；
3.轮廓线与结构线分明；轮廓线顺畅；
4.快捷键的使用。
5.熟练掌握结构的设计要点及构成原理。
四
实训任务一：完成男衬衫CAD制版
实训任务
款式图
实训要求：
假如你是某公司制板人员，公司要制作一批衬衫，公司要求你根据款式图，为170/88A 号型的人员进行各部位规格设计与CAD样板制作。
四
实训任务二：完成右图男衬衫CAD制版
