领型CAD制版
《服装CAD》课程
学习内容
一
翻驳领CAD制版
二
悬垂领CAD制版
平翻领CAD制版
三
实训任务
四
翻驳领CAD制版

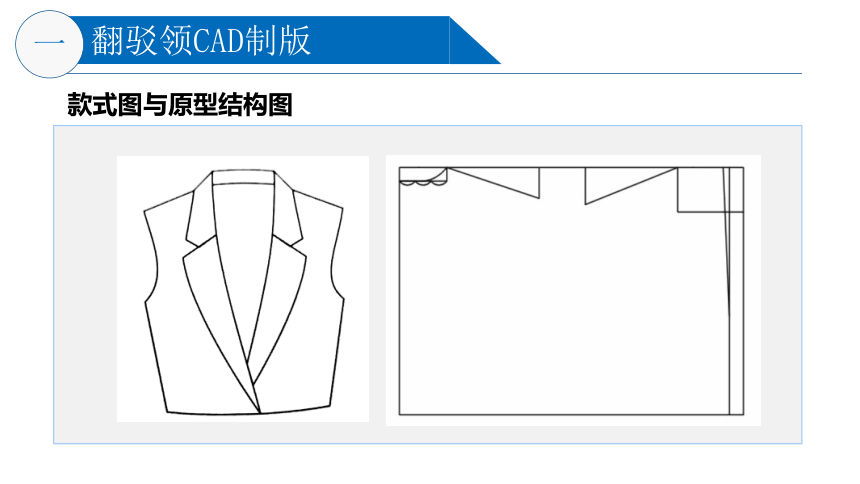

款式图与原型结构图
一
翻驳领CAD制版
一
1.绘制前、后衣片部分框架；
2. 取值0.8ho绘制圆弧，作圆弧切线交于装领点；
3.绘制切线的平行线与三角造型（ho=3,h=4,2(h-ho)=2）；
绘制步骤
翻驳领CAD制版
一
4.绘制串口线，驳头造型；
5. 智能笔工具绘制翻领造型；
6. 调节领中线与翻折线的线形，驳头领外口弧线造型，加粗外围轮廓线；
7.保存文档为“翻驳领”。
绘制步骤
悬垂领CAD制版
款式图与原型结构图
二
悬垂领CAD制版
绘制步骤
二
1.准备前片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.使用等份规工具画出省中点，智能笔绘制省中线；
3.调节袖窿省的省尖距离BP点2cm，并确定新省线；
悬垂领CAD制版
袖绘制步骤
二
4.将袖窿省转至左侧新省线处；
5.将腰节省省转至右侧新省线处；
6.将颈侧点向上画竖线（4cm）并连至前中线下端点；
7.修顺腰节线并保存文档为“悬垂领”。
平翻领CAD制版
款式图与原型结构图
三
平翻领CAD制版
绘制步骤
三
1.准备前、后片原型（使用橡皮擦工具将不需要的结构线擦除）；
2. 智能笔确定新的前、后领圈弧线（AB=3.5,CD=2,WF=4）；
3.对接工具对接肩斜线；
平翻领CAD制版
绘制步骤
三
4.旋转工具将后片与前片在肩斜处重叠2cm，剪刀工具连接前后领圈弧线；
5. 智能笔与调整工具确定领口弧线与平翻领宽度6cm；
7.保存文档为“平翻领”。
实训任务
四
完成效果图
实训要求：
1.领子弧线造型美观；
2.掌握对接与旋转工具的使用；
3. 快捷键的使用；
4.省的合并处理得当；
掌握智能笔、设置线的颜色类型工具的使用。
实训任务一：完成领型CAD制版
实训任务
四
款式图
实训要求：
假如你是某公司制板人员，公司要求你根据右图提供的服装款式图进行CAD制版。
实训任务二：完成右图领型CAD制版
