袖型CAD制版
《服装CAD》课程
学习内容
一
泡泡袖CAD制版
二
插肩袖CAD制版
羊腿袖CAD制版
三
实训任务
四
泡泡袖CAD制版
款式图与原型结构图
一
泡泡袖CAD制版
绘制步骤
一
1.准备袖片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.作袖肥线的平行线（8cm），画出两边袖底线（各进来1cm）；
3.袖中线两侧各作一条平行线，平行线宽度各为5cm；
泡泡袖CAD制版
一
5.褶展开工具在袖两侧平行线处加量；
6.袖中线上端点往外画2cm竖线，下端点往外画3cm竖线；
7.连顺袖山弧线与袖口线，并将文档保存为“悬垂领”。
绘制步骤

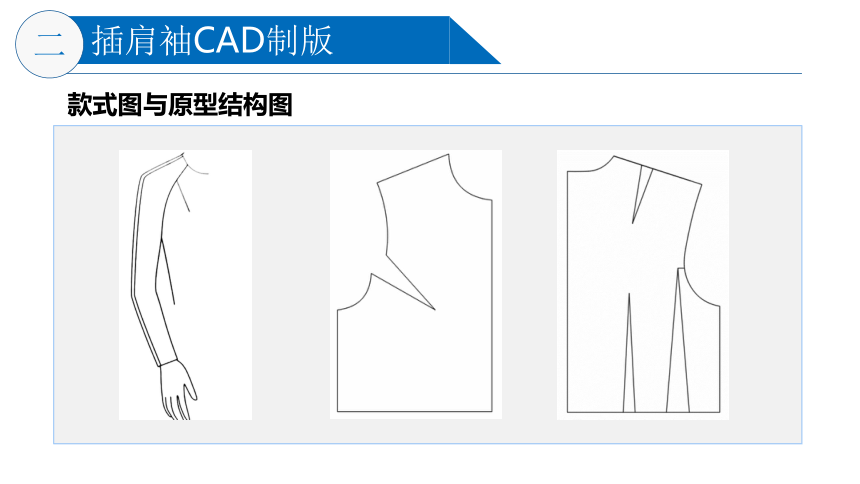

插肩袖CAD制版
款式图与原型结构图
二
插肩袖CAD制版
前插肩袖绘制步骤
二
1.准备前片原型（使用橡皮擦工具将不需要的结构线擦除）；
2. 智能笔工具延长AB至C，使BC长度为14，作C点的垂线（CD=7），取BE=2，连接DE；
3.智能笔工具延长DE至F（DF=40），作EF的垂直线（ FG=12.5 ）；
插肩袖CAD制版
前插肩袖绘制步骤
二
4.腋下点延长0.5cm
至H，I点往下做垂线18cm，绘制矩形；
5.智能笔工具绘制分割线造型；
6.智能笔工具取EJ长度为12cm，过J点作垂线（垂线长度为25cm）；
插肩袖CAD制版
前插肩袖绘制步骤
二
7.智能笔与单圆规工具绘制袖窿弧线；
8.连接袖底线，并延长0.7cm绘制袖口线；
9.调节衣片与袖片外围轮廓线并存储文档为“前插肩袖”。
插肩袖CAD制版
二
1.准备后片原型（使用橡皮擦工具将不需要的结构线擦除）；
2. 智能笔工具延长AB至c，使BC长度为14.5，作C点的垂线（CE=6），取BD=2.5，连接DE；
3.智能笔工具延长DE至F（EF=40），作EF的垂直线（ FG=13.5 ）；
后插肩袖绘制步骤
插肩袖CAD制版
二
4.智能笔工具从颈侧点和肩胛省尖点各取3cm绘制插肩袖造型；
5.智能笔工具取DJ长度为12cm，过J点作垂线（垂线长度为25cm）；
后插肩袖绘制步骤
插肩袖CAD制版
二
6.智能笔工具绘制弧线KL，使得KL=KH；
7.连接袖底线LG，并调节袖底弧线；
8.存储文档为“后插肩袖”。
后插肩袖绘制步骤
羊腿袖CAD制版
款式图与原型结构图
三
羊腿袖CAD制版
绘制步骤
三
1.准备袖片原型（使用橡皮擦工具将不需要的结构线擦除）；
2. “分割、展开、去除余量” 工具在袖中线处加入褶量（10cm）；
3.等分两展开线并绘制袖中线；
羊腿袖CAD制版
绘制步骤
三
4.旋转工具将袖中线调节为垂直方向，并将其延长5cm；
5.连接并调节袖山弧线；
6.取袖中线两侧各10cm绘制袖底线；
7.修顺袖底线与袖口线并保存文档为“羊腿袖”。
实训任务
四
完成效果图
实训要求：
1.“分割、展开、去除余量”工具的合理使用；
2. 轮廓线与结构线分明；轮廓线顺畅；
3.快捷键的使用；
4.袖子造型美观且圆顺。
实训任务一：完成袖型CAD制版
实训任务
四
款式图
实训要求：
假如你是某公司制板人员，公司要求你根据右图提供的服装款式图进行CAD制版。
实训任务二：完成右图袖型CAD制版
