分割线CAD制版
《服装CAD》课程
学习内容
一
U形分割线CAD制版
二
V行分割线CAD制版
菱形分割线CAD制版
三
实训任务
四
U形分割线CAD制版
款式图与原型结构图
一
U形分割线CAD制版
绘制步骤
一
1.准备前片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.合并侧边省；
3.调节腰节省的省尖至BP点并确定新的分割线位置（U形分割线）；
U形分割线CAD制版
一
4.转移袖窿省至U形分割线处；
5.转移腰节省至U形分割线处；
6.调整衣片外围轮廓线；
7.修顺腰节线并保存文档为“U形分割线”。

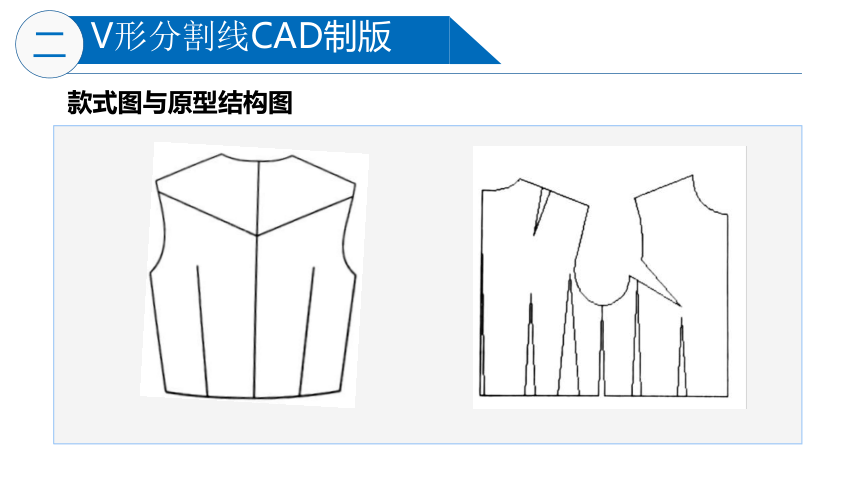

V形分割线CAD制版
款式图与原型结构图
二
V形分割线CAD制版
绘制步骤
二
1.准备后片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.确定新展开线；
3.合并侧边省；
V形分割线CAD制版
绘制步骤
二
4.确定新的分割线位置（V形分割线）；
5.转移肩胛省至V形分割线处右侧；
6.绘制肩斜线与腰节线；
7.调整衣片外围轮廓线并保存文档为“V形分割线”。
菱形分割线CAD制版
款式图与原型结构图
三
菱形分割线CAD制版
绘制步骤
三
1.准备前片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.合并侧边省；
3.调节腰节省的省尖至BP点；
菱形分割线CAD制版
绘制步骤
三
4.确定新的分割线位置（菱形分割线）；
5.转移袖窿省、腰节省至菱形分割线处上端；
6.调整衣片外围轮廓线。
7.修顺腰节线并保存文档为“菱形分割线”。
实训任务
四
完成效果图
实训要求：
1.省的合并处理得当；
2.掌握转省或旋转工具的使用；
3.轮廓线与结构线分明；轮廓线顺畅；
4.快捷键的使用。
实训任务一：完成分割线CAD制版
实训任务
四
款式图
实训要求：
假如你是某公司制板人员，公司要求你根据右图提供的服装款式图进行CAD制版。
实训任务二：完成右图分割线CAD制版
