省道CAD制版
《服装CAD》课程
学习内容
一
领省CAD制版
二
腋下省CAD制版
T行省CAD制版
三
实训任务
四
领省CAD制版

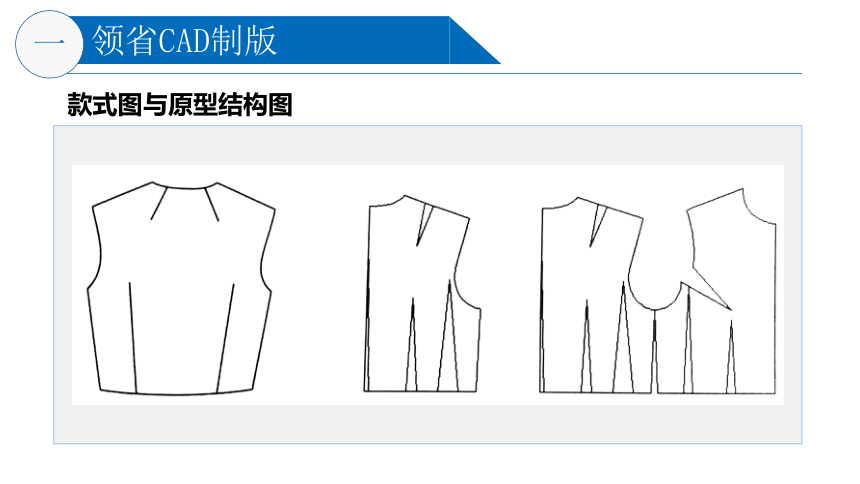

款式图与原型结构图
一
领省CAD制版

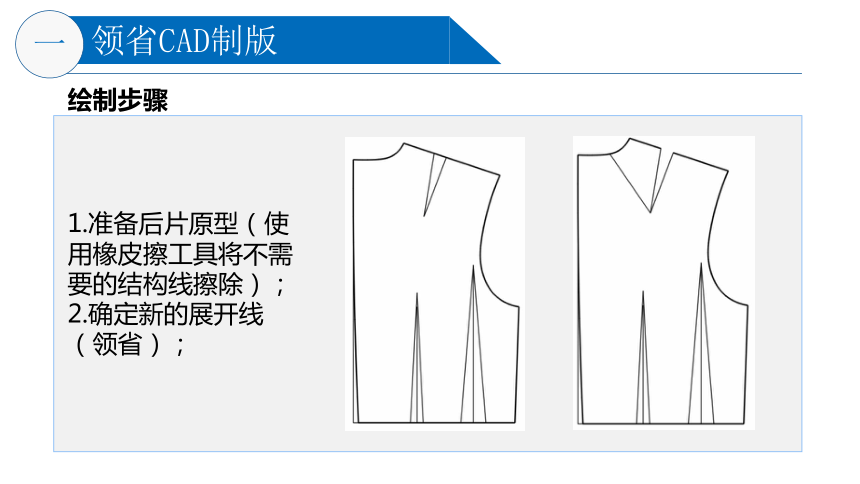

绘制步骤
一
1.准备后片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.确定新的展开线（领省）；
领省CAD制版
一

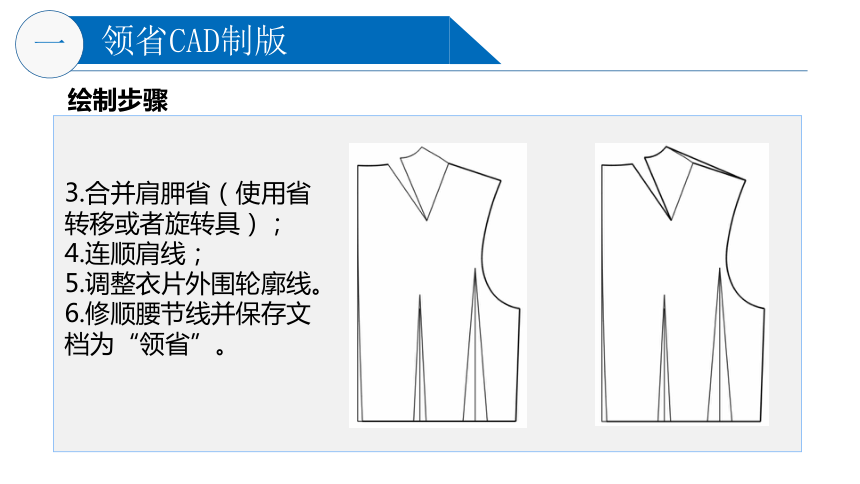

3.合并肩胛省（使用省转移或者旋转具）；
4.连顺肩线；
5.调整衣片外围轮廓线。
6.修顺腰节线并保存文档为“领省”。
绘制步骤
腋下省CAD制版

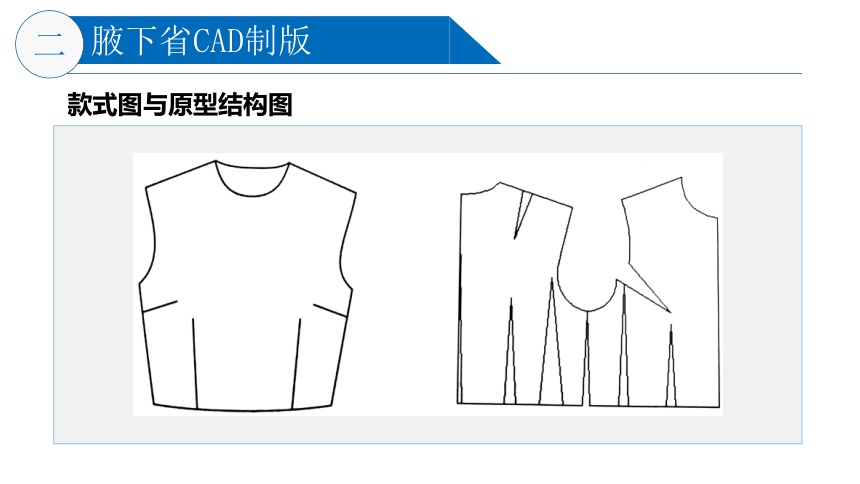

款式图与原型结构图
二
腋下省
绘制步骤
二
1.准备前片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.确定新的腋下展开线；
腋下省CAD制版
绘制步骤
二
3.合并省（使用省转移或者旋转具）；
4.合并袖窿省并转至新省线；
5.调整衣片外围轮廓线；
6.调整衣片外围轮廓线并保存文档为“腋下省”。
T形省CAD制版
款式图与原型结构图
三
T形省CAD制版
绘制步骤
三
1.准备前片原型（使用橡皮擦工具将不需要的结构线擦除）；
2.确定新的展开线（T行省位置）；
T形省CAD制版
绘制步骤
三
3.合并袖窿省（使用转省或者旋转工具）转至新省线处；
4.使用对称工具将衣片复制；
5.调整衣片外围轮廓线；
6.修顺腰节线并保存文档为“T形省”。
实训任务
四
完成效果图
实训要求：
1.分割线造型美观且圆顺；
2.掌握转省或旋转工具的使用；
3.轮廓线与结构线分明；轮廓线顺畅；
4.快捷键的使用。
实训任务一：完成省道CAD制版
实训任务
四
款式图
实训要求：
假如你是某公司制板人员，公司要求你根据右图提供的服装款式图进行CAD制版。
实训任务二：完成右图省道CAD制版
