资源简介

(共85张PPT)
第二章
服装用纤维材料

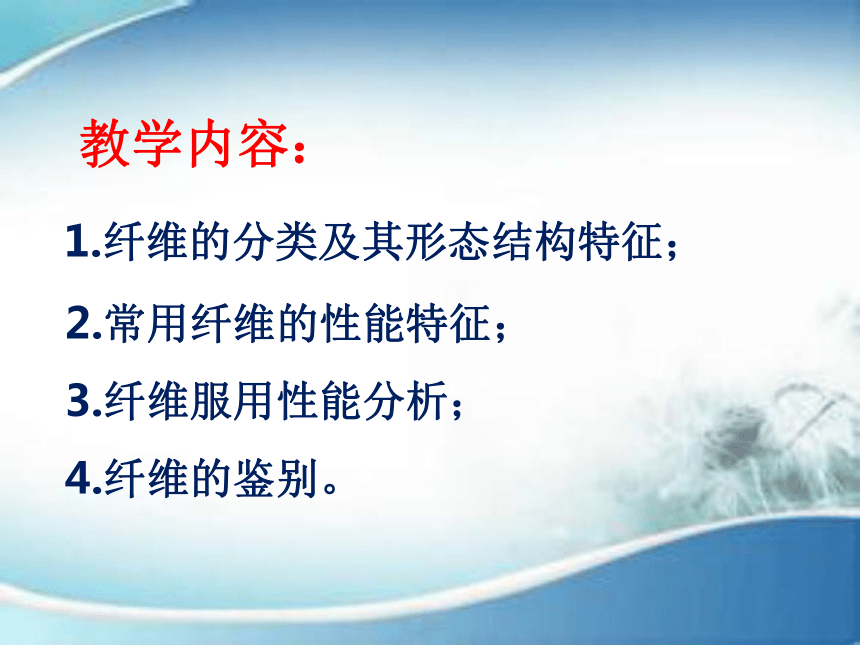

教学内容：
1.纤维的分类及其形态结构特征；
2.常用纤维的性能特征；
3.纤维服用性能分析；
4.纤维的鉴别。

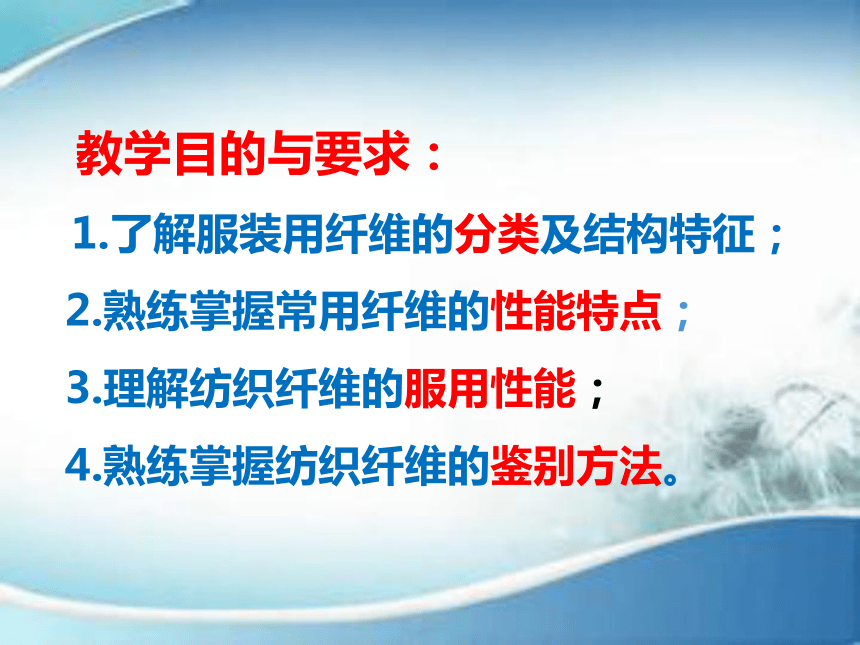

教学目的与要求：
1.了解服装用纤维的分类及结构特征；
2.熟练掌握常用纤维的性能特点；
3.理解纺织纤维的服用性能；
4.熟练掌握纺织纤维的鉴别方法。

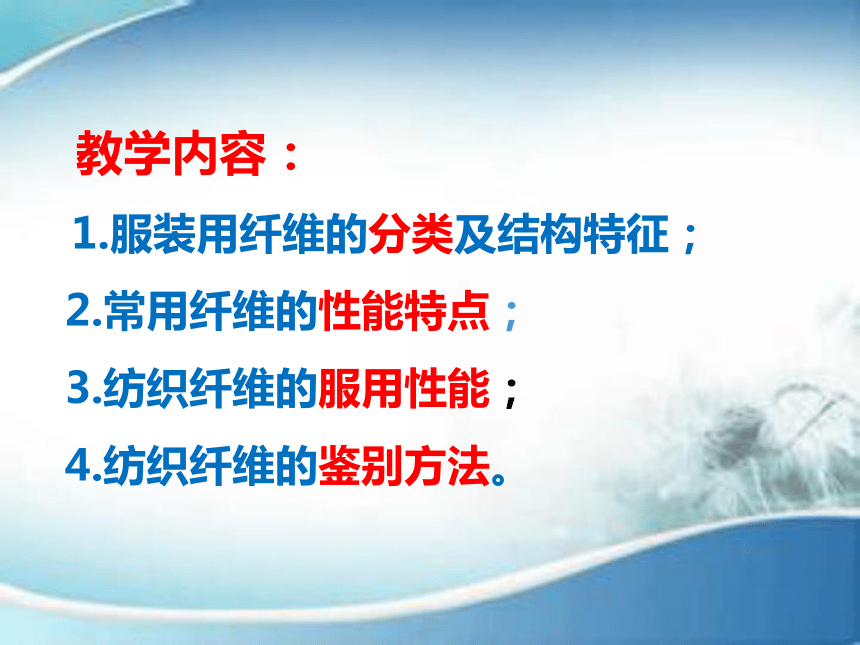

教学内容：
1.服装用纤维的分类及结构特征；
2.常用纤维的性能特点；
3.纺织纤维的服用性能；
4.纺织纤维的鉴别方法。

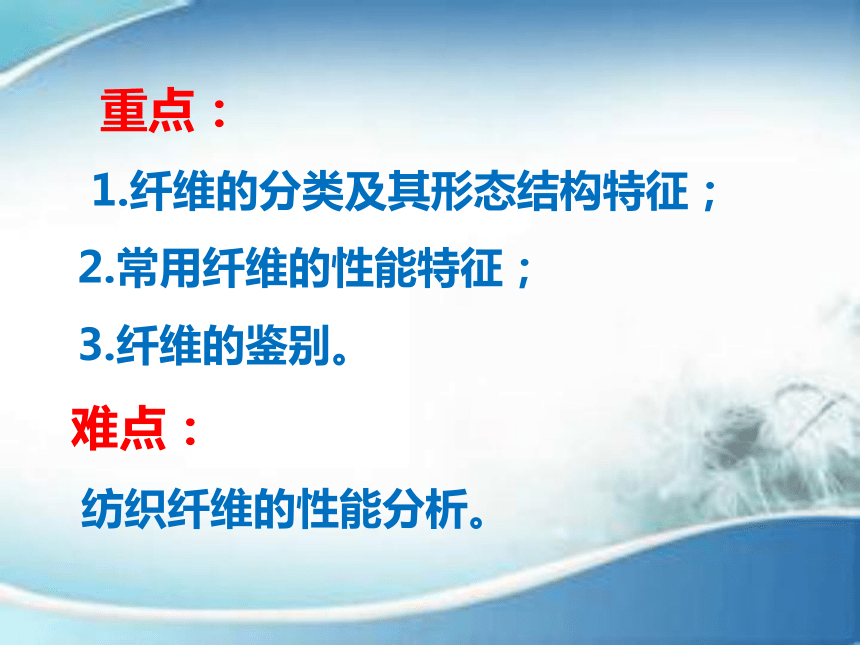

重点：
1.纤维的分类及其形态结构特征；
2.常用纤维的性能特征；
3.纤维的鉴别。
难点：
纺织纤维的性能分析。

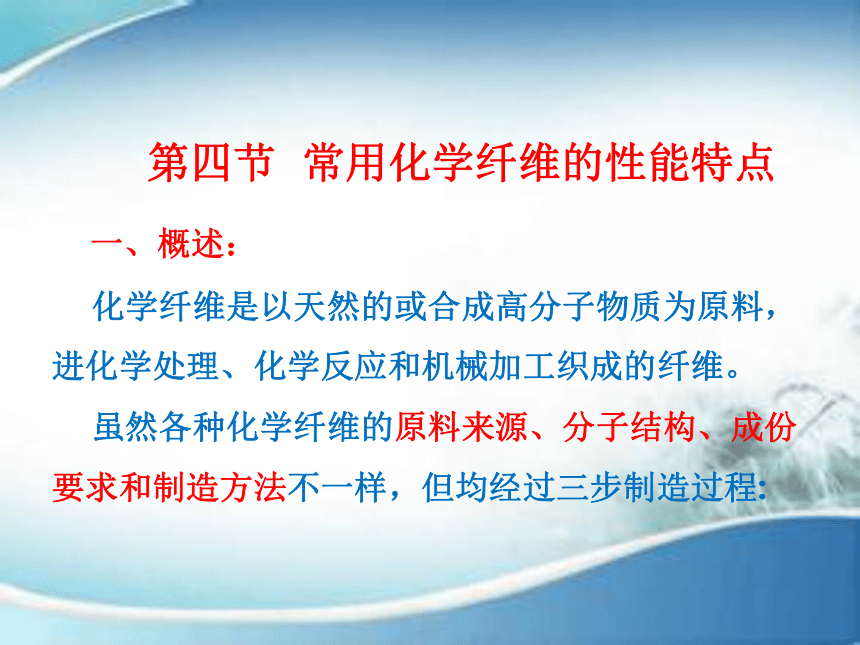

第四节 常用化学纤维的性能特点
一、概述：
化学纤维是以天然的或合成高分子物质为原料，进化学处理、化学反应和机械加工织成的纤维。
虽然各种化学纤维的原料来源、分子结构、成份要求和制造方法不一样，但均经过三步制造过程:

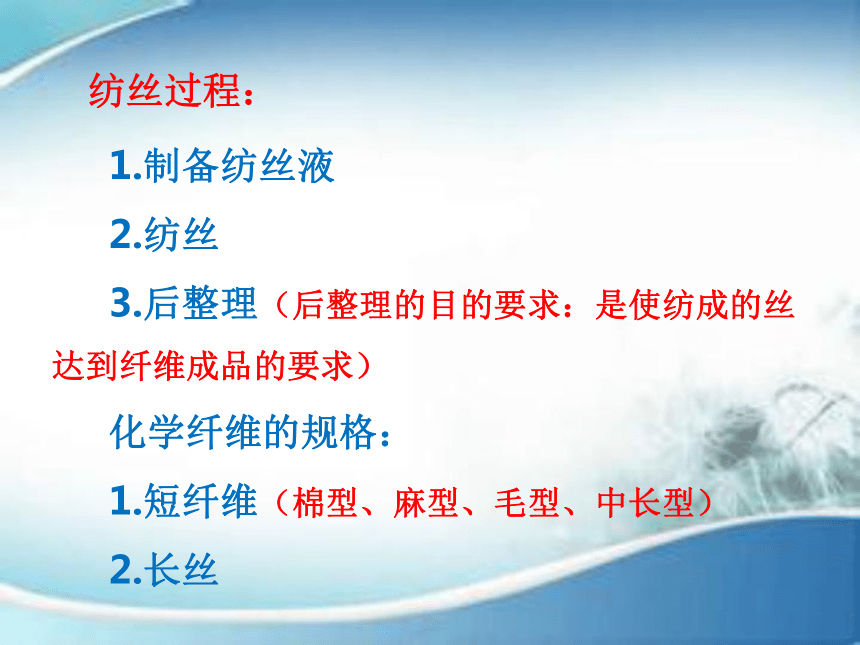

纺丝过程：
1.制备纺丝液
2.纺丝
3.后整理（后整理的目的要求：是使纺成的丝达到纤维成品的要求）
化学纤维的规格：
1.短纤维（棉型、麻型、毛型、中长型）
2.长丝

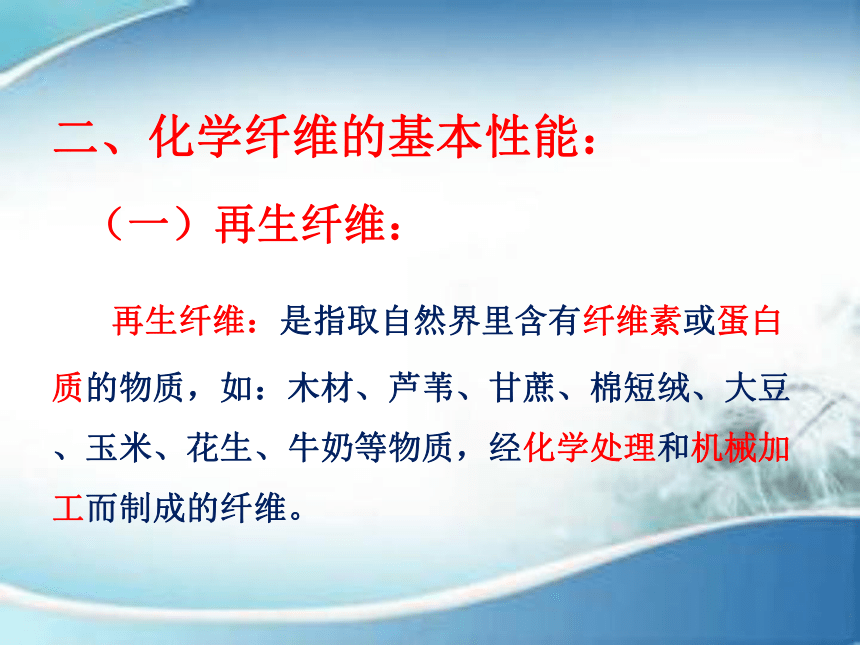

二、化学纤维的基本性能：
（一）再生纤维：
再生纤维：是指取自然界里含有纤维素或蛋白质的物质，如：木材、芦苇、甘蔗、棉短绒、大豆、玉米、花生、牛奶等物质，经化学处理和机械加工而制成的纤维。

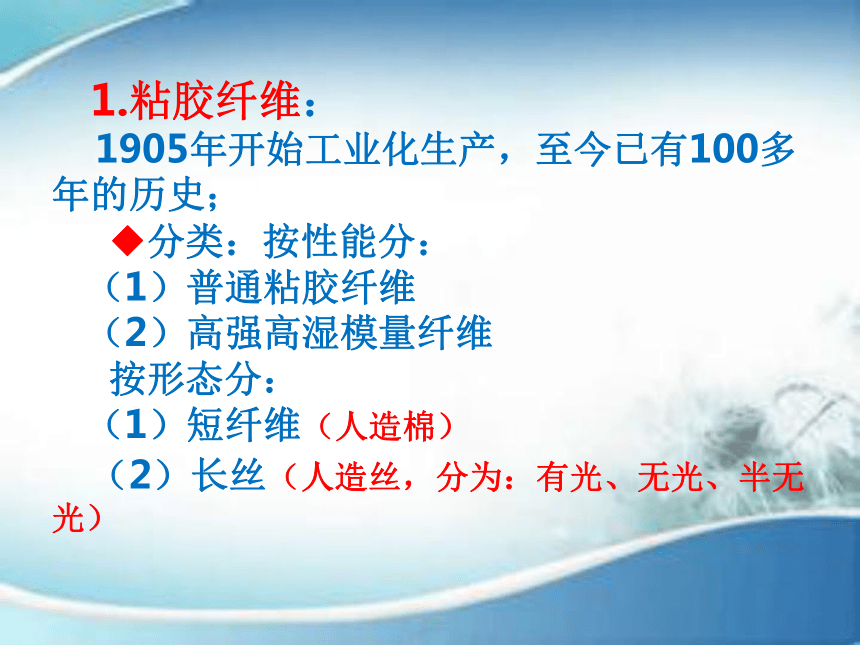

1.粘胶纤维：
1905年开始工业化生产，至今已有100多年的历史；
◆分类：按性能分：
（1）普通粘胶纤维
（2）高强高湿模量纤维
按形态分：
（1）短纤维（人造棉）
（2）长丝（人造丝，分为：有光、无光、半无光）

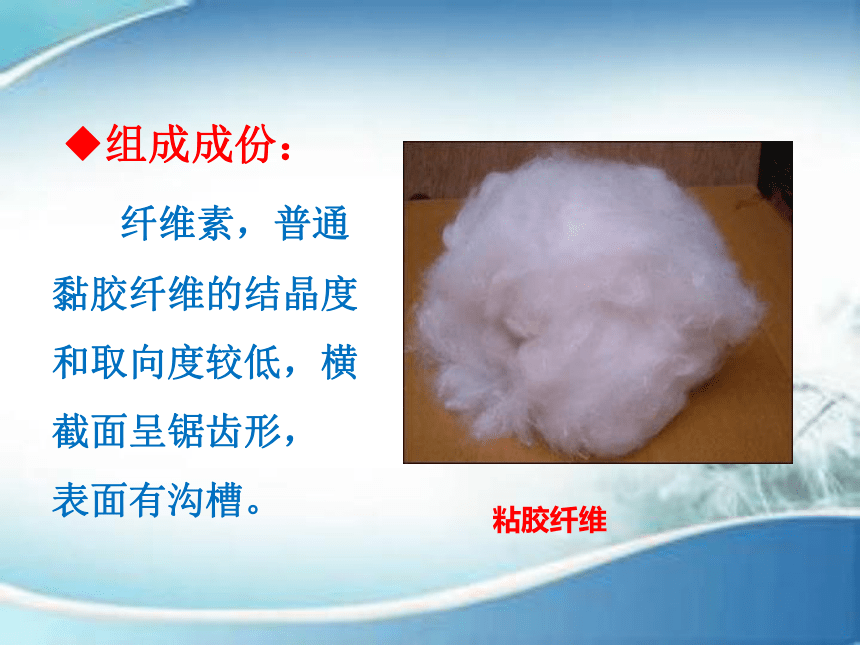

◆组成成份：
纤维素，普通
黏胶纤维的结晶度
和取向度较低，横
截面呈锯齿形，
表面有沟槽。
粘胶纤维

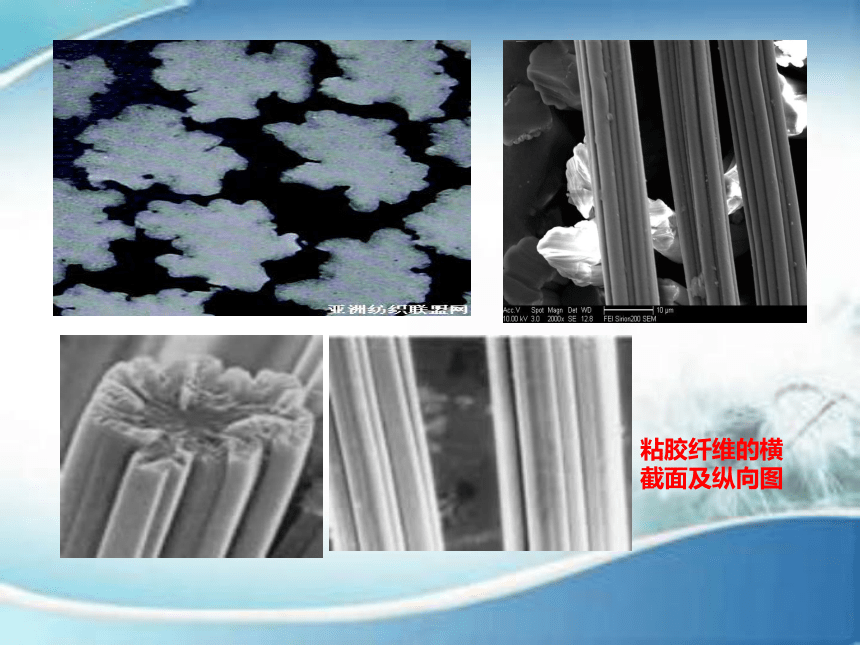

粘胶纤维的横截面及纵向图

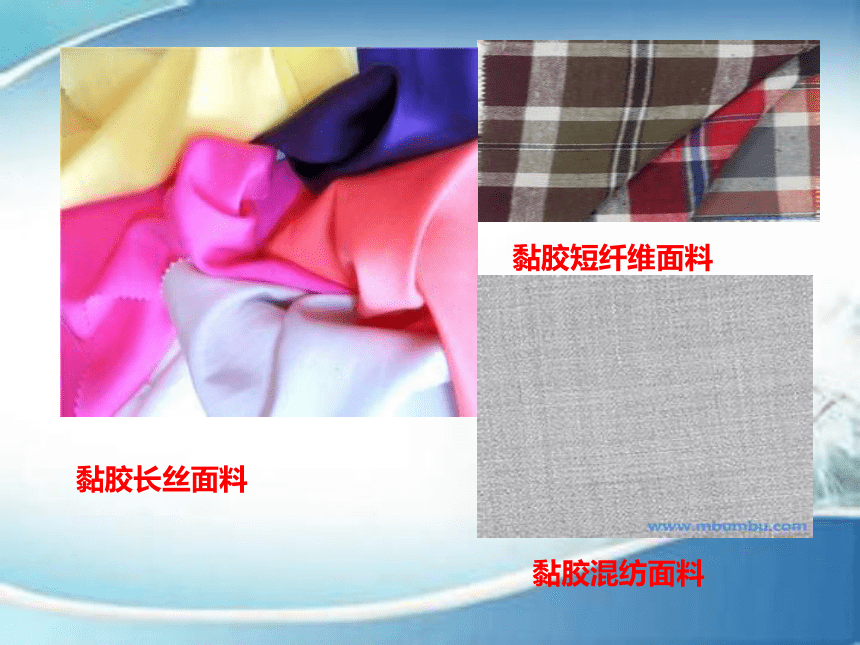

黏胶长丝面料
黏胶短纤维面料
黏胶混纺面料
◆性能特点：
（1）良好的吸湿性能、透气性，吸湿性能良好；（比棉纤维的吸湿性能好）
（2）质地柔软，手感滑爽，弹性差，易产生褶皱，形态稳定性差；
（3）良好的染色性，且染色效果优于棉、毛等天然纤维；
（ 4）普通粘胶纤维的强度和手感在干湿状态下变化很大，吸湿后强度明显下降，强度差，不耐磨，下水发硬，缩水率较大（湿强只有干强的一半）；
（5）耐热性能一般；（熨烫温度只有120-160 ℃ ）
（6）耐酸、碱、盐的性能较棉的差，强碱会使黏胶的强度下降；
（7）易霉变；
（8）黏胶长丝的外观像蚕丝，有明亮的光泽，但不如蚕丝的光泽柔和。
2、醋酯纤维：
◆成份：
纤维素醋酸酯
特点：
比粘胶纤维轻，光泽优雅，手感柔软平滑，表面像真丝一样，但强度低于粘胶纤维，耐热性能、耐酸、碱、盐的性能差，弹性和弹性回复性能较好，吸湿性能好，熨烫温度100°C。
主要用途：
裙装、女衬衫、内衣、领带、里料。
醋酯纤维的横截面及纵向图
将多年生长的树木
制成木浆，将木浆杂质 去除过滤，用醋酸处理
形成纤维素酯，将醋纤维
素酯通过溶解、脱泡、
喷丝、凝固、牵伸、
卷绕，就形成了纤维素
纤维的醋酯纤维丝。
3.莫代尔纤维：
莫代尔 (Modal)，是一种高湿模量再生纤维素纤维，该纤维的原料采用欧洲的榉木，先将其制成木浆，再通过专门的纺丝工艺加工成纤维。
莫代尔面料服装
莫代尔纤维横截面及纵向图
莫代尔纤维的整个生产过程中没有任何污染。它的干强接近于涤纶，湿强要比普通粘胶提高了许多、光泽、柔软性、吸湿性、染色性、染色牢度均优于纯棉产品但其织物的挺括性差。
4.再生蛋白质纤维：
1935年意大利人以牛乳酪素为原料生产了“意大利羊毛”，以后又陆续以玉米、大豆、花生等原料生产了再生蛋白质纤维，这类纤维的性质类似于羊毛、真丝，俗称“人造毛”、“人造丝”等。
（1）牛奶丝：
牛奶丝就是将液状牛奶脱脂、去水后所得到的牛奶蛋白质，加上柔和剂，制成牛奶浆液，然后通过湿纺工艺及科学处理，纺制成牛奶蛋白纤维，并进一步纺制成可以织布的牛奶丝。
特点：
它细柔嫩滑，具有优雅的自然光泽，是华贵时装的最佳拍档。
■柔软性、亲肤性等同或优于羊绒；
■透气、导湿性好、爽身；
■保暖性接近羊绒,穿起来舒适；
■耐磨性、抗起球性、着色性、强力均优于羊绒；
■由于牛奶蛋白中含有氨基酸，皮肤不会排斥这种面料，相当与人的一层皮肤一样，而对皮肤有养护作用。
牛奶丝面料
（2）大豆纤维：
大豆纤维是以脱去油脂的大豆豆粕作原料，提取植物球蛋白经合成后制成的新型再生植物蛋白纤维，是由我国纺织科技工作者自主开发，并在国际上率先实现了工业化生产的高新技术，也是迄今为止我国获得的唯一完全知识产权的纤维发明。
大豆纤维截面及纵向图
特点：
细度细、比重轻、拉伸强度高、耐酸耐碱性强、吸湿导湿性好。优于羊绒的手感，光泽能与蚕丝相媲美，棉的保暖性和良好的亲肤性等优良性能，还有明显的抑菌功能，被誉为“新世纪的健康舒适环保纤维”。
用途：
短纤维用于生产春、秋、冬季的薄型绒衫，其滑糯、轻盈、柔软，能保留精纺面料的光泽和细腻感，增加滑糯手感，也是生产轻薄柔软型高级西装和大衣的理想面料。长丝用于生产睡衣、衬衫、晚礼服等高档服装的理想面料。
大豆纤维及其制品
【小结】
化学纤维概述
粘胶纤维的结构特征及性能特点
莫代尔纤维的性能特点
牛奶丝纤维的性能特点
大豆丝纤维的性能特点
【作业】
常用的再生纤维有哪几种？各有那些特征？
二 、化学纤维的性能特点
（二）合成纤维
1.合成纤维的概念：
合成纤维是以煤、石油、天然气中的简单低分子为原料，经人工聚合形成大分子高聚物，经溶解或熔融形成纺丝液，再由喷丝孔喷出凝固而成的纤维。
合成纤维的种类主要有：
聚对苯二甲酸乙二酯纤维（涤纶） 聚酰胺纤维（锦纶，俗称尼龙）
聚丙烯请纤维（腈纶） 聚丙烯纤维（丙纶）
聚乙烯醇缩甲醛纤维（维纶） 聚氨酯弹性纤维（氨纶）
聚氯乙烯纤维（氯纶）
2.涤纶纤维的性能特点：
涤纶的基本组成物质是聚对苯二甲酸乙二醇酯, 也称聚酯纤维，1953年开始工业化生产，是从石油里提炼出来的，是当前发展最快、产量最高、服用价值最高的合成纤维，国外有称“大可纶”、“特利纶”、“帝特纶”等。
◆外观特征及形态：
有长丝和短纤维之分，为改善其吸湿性能、染色性能，出现了各种异形截面的涤纶纤维；如：三角形、Y形、中空形、五角形、三叶形等。
涤纶纤维横截面及纵向图
异形截面涤纶纤维
◆性能特点：
（1）强度高，湿态强度与干态强度基本相同。（耐冲击强度比锦纶高4倍，比粘胶纤维高20倍）；
（2）弹性好，（弹性接近羊毛，当伸长5%～6%时，几乎可以完全恢复）抗折皱性能好，尺寸稳定性好，保形性好；
（3）耐磨性好（耐磨性仅次于耐磨性最好的锦纶，比其他天然纤维和合成纤维都好）；
（4）耐热性能、耐日晒性能、耐气候性能好；
（5）耐腐蚀性能好（可耐漂白剂、氧化剂、烃类、酮类、石油产品及无机酸。耐稀碱，不怕霉，但热碱可使其分解。还有较强的抗酸碱性，抗紫外线的能力）；
（6） 吸湿性较差，穿着有闷热感，同时易带静电、沾污灰尘，影响美观和舒适性；
（7）染色性较差，但色牢度好，不易褪色（必须在高温高压的条件下进行染色）。
涤纶仿真丝面料
3.锦纶纤维的性能特点：
聚酰氨纤维，又名“尼龙”，1938年由美国杜邦公司发明生产，由于最早在我国辽宁锦州化纤厂试制成功而得名，锦纶的品种很多，有锦纶6、锦纶66、锦纶1010、锦纶610，1970以后由于涤纶迅速发展，才退居第二位。（是由煤、空气、水或其他物质合成的）
锦纶制品
锦纶面料及锦纶丝
●性能特点：
（1）优良的耐磨性，居常见纤维之首；
（2）强度、弹性、耐疲劳性较好，居常见纤维之首；
（3）弹性模量较低，容易变形，保型性不如涤纶；
（4）吸湿性能、通透性能在合成纤维中是较好的；
（5）比重小，质量轻；
（6）耐热、耐日光性能差，强光下易泛黄，强度下降（熨烫温度120-140 ℃ ）；
（7）耐弱酸，不耐碱，溶于浓酸中。
● 锦纶的横截面为圆形
4.腈纶纤维的性能特点：
聚丙烯晴纤维，以短纤维为主，外观呈白色，卷曲、蓬松、手感柔软，酷似羊毛，有“合成羊毛”之称；是化学纤维中问世较晚的一种，特有的热延伸性，适合于制作膨体纱毛线、针织物和人造毛皮等制品。适合制作毛衫、春秋冬季大衣、便服等。
腈纶、晴纶横截面及纵向图
（4）尺寸稳定性差，强度好（强度是羊毛的2倍），耐磨性能在合成纤维中最差；
（5）耐日光性能、耐气候性能居合成纤维之首（日晒100h,强度损失不超过20%）；
（6）耐酸、氧化剂和有机溶剂的性能较好，耐碱性能差；
（7）不霉不蛀，易洗快干。
●性能特点：
（1）质轻蓬松（较羊毛轻10%），导热系数小，保暖性能好，保暖性能优于羊毛；
（2）吸湿性能差，易产生静电，易起毛起球，染色较难；
（3）耐热性能较好，具有独特的热收缩性（熨烫温度130-140℃）；
晴纶毛衣与毛线
【小结】
合成纤维的概述
涤纶纤维的结构特征及性能特点
锦纶纤维的性能特点
晴纶纤维的性能特点
【作业】
常用的合成纤维有哪几种？各有那些特征？
4.氨纶：
聚氨基甲酸酯纤维，也称“弹性纤维”。1956年美国杜邦公司研制成功，1959年开始工业化生产，并命名为“莱卡”。不能单独使用，一般与其他纤维一起，纺成包芯纱、包缠纱，或与其他纱线（长丝）捻合在一起使用。
◆氨纶纤维形态结构：
横截面形态：不规则形状，有圆形，土豆形 纵面形态：表面暗深，呈不清晰骨形条纹。
氨纶纤维横截面及纵向图
◆性能特点：
（1）高弹性、高伸长性、高回复性的特点，伸长率可达600%；
（2）强度低，耐磨性能好；
（3）吸湿性能差；（公定回潮率为1%）
（4）耐热性能差（熨烫温度为90-110 ℃） ，快速熨烫；
（5）耐酸碱性能好；
（6）良好的耐气候性。
5.丙纶：
聚丙烯晴纤维，是合成纤维中最年轻的品种之一（1957年有意大利科学家研究成功）；
◆外观特征：分为两种：
长丝：用于仿丝绸织物和针织物；
短纤维：短纤维多为棉型的，用于地毯和非织造物。
丙纶横截面及纵向图
丙纶面料
◆性能特点：
（1）质地轻，其密度仅为0.9-0.91g/cm3,是常见化学纤维中密度最轻的品种，可做水上运动服；
（2）强度大（强度仅次于锦纶，而价格只有锦纶的1/3），弹性好（长度伸长5%时，其弹性恢复率可达96%-100%），耐磨性能好；
（3）分子中无亲水性基团，吸湿性能极差（公定回潮率几乎为零），但芯吸能力很强，吸湿排汗作用明显 ；
（4） 耐酸耐碱性能好，耐化学腐蚀性好；
（5）染色性较差，色谱不全，但可以采用原液着色的方法来弥补不足；
（6）耐日光性能、耐热性能差（熨烫温度不宜超过100 ℃ ）；
（7）导热系数小，保暖性能好；
（8）手感差，有蜡状感。
民用用途：织袜、手套、针织衫、针织裤，洗碗布，蚊帐布，被絮，保暖填料、尿布湿等。丙纶 无纺布
工业用途：地毯、渔网，帆布，水龙带，混凝土增强材料，工业用织物、非织造织物等。如地毯、工业滤布、绳索、渔网、建筑增强材料、吸油毯以及装饰布等。
丙纶无纺布
丙纶单向导湿功能性面料
6.维纶：
聚乙烯醇纤维，也叫维尼纶。其性能接近棉花，有“合成棉花”之称，是现有合成纤维中吸湿性最大的品种。维纶在30年代由德国制成。
维纶的横截面及纵向图
◆性能：
（1）吸湿性能是合成纤维中最好的（分子链上含有大量的-OH，公定回潮率为5-6%）；
（2）强度高；
（3）弹性差，易褶皱；
（4）耐磨性能好；
（5）耐日光性能、耐气候性能好；
（6）耐干热性能好，耐湿热性能极差（在干热的情况下，温度达150 ℃ ，将维纶纤维处理2H，强力不受影响；当把它放在80 ℃ 热水中，强力会下降60%；当水温超过110 ℃，面料就会发硬变形 ）；
（7）耐酸碱性能好，耐腐蚀性能好；
（8）截面为腰子形的皮芯结构，染色困难，色彩不鲜艳。
维纶面料
7.氯纶：
聚氯乙烯纤维，日常生活中接触的塑料雨披、凉鞋等，在我国云南首次试制成功，也叫“滇纶”。氯纶于1913年开始生产，但发展速度较慢。氯纶的原料丰富，生产流程短，是合成纤维中生产成本最低的一种
◆形态结构：
长丝、短纤维、鬃丝
纵面平滑或有1～2根沟槽，截面接近圆形
氯纶横截面及纵向图
氯纶面料
◆性能特点：
（1）良好耐腐蚀性能；
（2）具有阻燃性，是纺织纤维中最不易燃烧的
（3）导热性能差，保暖性能好；
（4）易产生静电，电绝缘性能好，纯纺的织物制成的内衣裤可治疗风湿、关节炎、疼痛等疾病；
（5）吸湿性能极差（公定回潮率几乎为零）；
（6）强度和伸长率好；
（7） 耐热性能差（当水温70 ℃ 时，纤维开始软化，超过70 ℃ ，衣服便会缩成一团，且变硬，氯纶服装必须在30-40 ℃ 的水中进行洗涤）。
8.芳纶：
聚对苯二甲酰对苯二胺纤维，1960年由美国杜邦公司发明生产，是一种新型的高科技合成纤维，其优良的性能，被认为是材料界一个非常的历史进程。
芳纶短纤维
◆性能特点：
（1）高强度、高模量；
（2）耐高温；
（3）耐酸碱性能优良。
◆ 强度是同样粗细钢丝的5-6倍；
◆模量是钢丝和玻璃的2-3倍；
◆ 韧性是钢丝的2倍；
◆而重量仅是钢丝的1/5；
◆在560 ℃ 的温度下，不分解，不融化，具有良好的绝缘性和抗老化性能，具有很长的生命周期。
◆用途：
芳纶产品用于防弹衣、头盔约占7-8%，航空航天材料约占40%，轮胎骨架材料、传送带材料等方向大约占40左右，还有绳索等方面大约占13%，轮胎工业也开始大量使用芳纶帘子线，来减轻重量，减少滚动阻力。
芳纶面料及绳索
第五节 纤维的鉴别
纤维的鉴别就是根据纤维外观形态、内在质量和基本性质的差异，采取物理或化学的方法来区别。
常用的方法有：手感目测法、显微镜观察法、燃烧法、化学溶解法、着色法和红外光谱法等
一、手感目测法
手感目测法主要是依靠人眼看（颜色、质地、光泽等）、手摸（质感、厚薄等）、耳听（摩擦声）来鉴别纤维材料种类的一种办法。
手感目测法往往是人的主观判断，需实践与反复对比体会，很难做出恰如其分的表达。
用手摸，往往还因人而异，因地而异。
当你面对一块面料的时候，首先用眼看，看颜色、看光泽、看布面光滑、粗糙的状态；二是摸其身骨：柔软 、挺括、硬挺等；三是捏紧、放松感觉材料的弹力和恢复状态；四是拆其纱线：长丝、短纤、粗、细、整齐程度等。
天然纤维手感目测的比较
二、显微镜观察法
将纤维纵向与横向放置在显微镜下，观察其外观形态、纵向形态及其断面形态，可判断不同品种的纤维，这种方法可用于判断纯纺、混纺、交织物的纤维，但对化学纤维的鉴别比较困难。
几种纤维纵横形态如下表所示：
三、燃烧法鉴别纤维：
原理：纤维的化学组成不同，燃烧特征也不同。
燃烧鉴别的步骤：
①接近火焰，②火焰中，③离开火焰的燃烧特征，④气味及燃烧后残留物的辨别。将常用纤维分成三类，即纤维素纤维、蛋白质纤维及合成纤维。
适用范围：
适用于单一成分的纤维、纱线和织物；
不适用于混合成分的纤维、纱线和织物，或经过防火、防燃及其他整理的纤维和纺织品。
各类纤维的燃烧状态如下表所示：
燃烧法鉴别面料：面料品种燃烧状态气味灰烬棉、麻、黏胶接近火焰，不熔不缩；在火焰中，迅速燃烧、橘黄色火焰、蓝色烟；离开火焰，继续燃烧烧纸气味灰白色、细软的灰烬羊毛、蚕丝接近火焰，收缩不熔；在火焰中，燃烧时有气泡、橘黄色火焰；离开火焰，缓慢燃烧烧毛发味道松脆的黑色硬块涤纶接近火焰，收缩熔化；在火焰中，熔融燃烧、黄白色火焰、很亮；离开火焰，继续燃烧特殊的芳香气味黑褐色不定型硬块锦纶接近火焰，收缩熔化；在火焰中，熔融燃烧、蓝色火焰、很小；离开火焰，继续燃烧烂花生气味黑褐色透明圆球丙纶接近火焰，收缩；在火焰中，迅速燃烧、亮黄色火焰；离开火焰，继续燃烧辣味、烧肥皂气味不定型硬而脆的黑色块 四、化学溶解法
鉴别纤维的原理：
不同的纤维在不同试剂中的溶解性能不同
应用的方面：
鉴别各种纺织材料，包括染色纤维或混合成分的纤维、纱线与织物。
分析混纺产品中各种纤维的含量。
鉴别的方法
纯纺织物鉴别步骤：
抽取纱线和纤维→置入试管中→ 注入一定浓度的溶剂 →观察溶解情况（溶解、部分溶解、微溶、不溶），记录溶解温度（常温溶解、加热溶、煮沸溶解） →对照溶解性能表，确定品种。
混纺织物鉴别：
织物分解为纤维→ 放入凹面载玻片中→在显微镜下观察各种纤维的溶解情况→确定纤维的成分。
注意：严格控制浓度、温度、作用时间等
常用纤维溶解表
表中 S——溶解； SS——微溶； P——部分溶解； I——不溶解
谢谢观看

展开更多......

收起↑
