资源简介

(共67张PPT)
服装用纱线

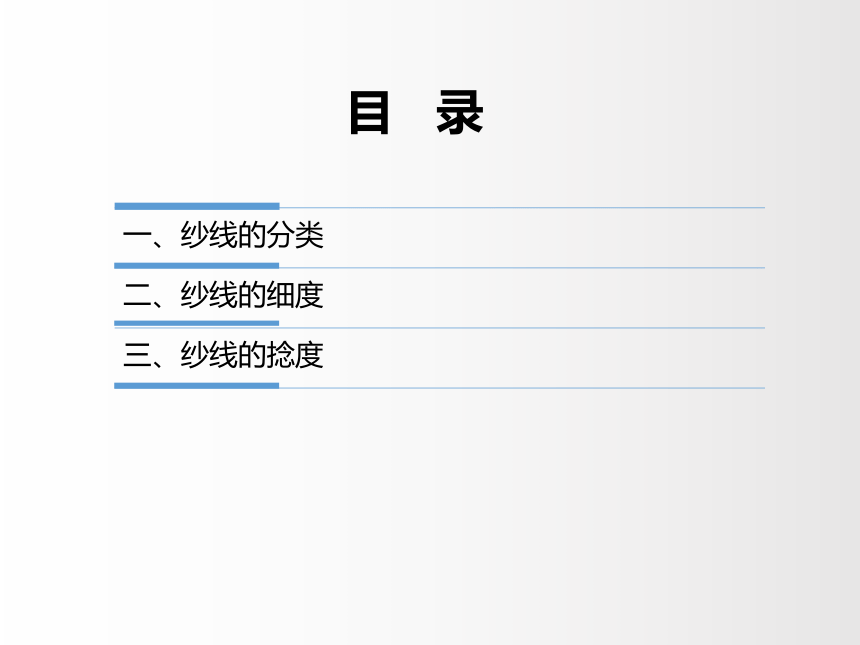

目 录

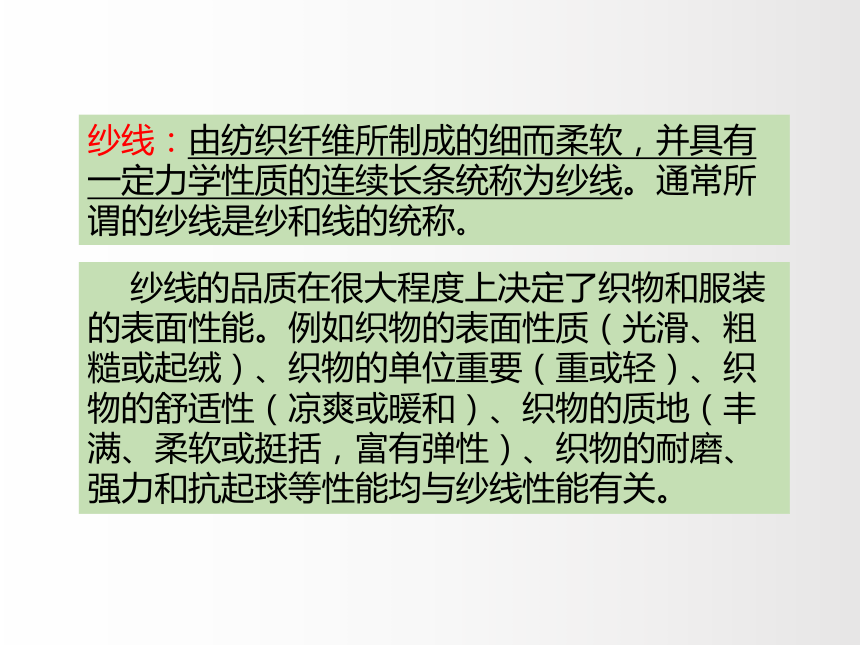

纱线：由纺织纤维所制成的细而柔软，并具有一定力学性质的连续长条统称为纱线。通常所谓的纱线是纱和线的统称。
纱线的品质在很大程度上决定了织物和服装的表面性能。例如织物的表面性质（光滑、粗糙或起绒）、织物的单位重要（重或轻）、织物的舒适性（凉爽或暖和）、织物的质地（丰满、柔软或挺括，富有弹性）、织物的耐磨、强力和抗起球等性能均与纱线性能有关。

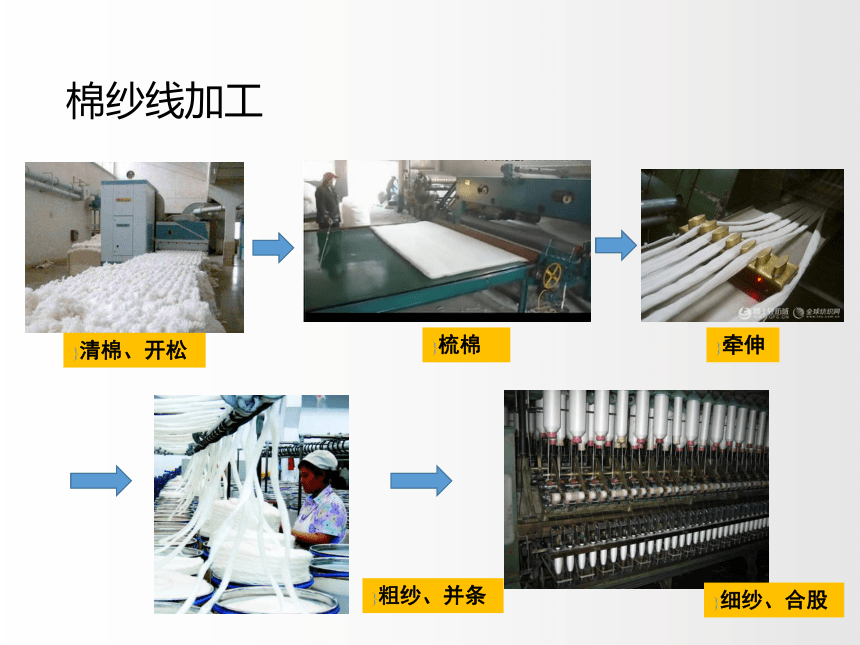

棉纱线加工
清棉、开松
梳棉
牵伸
粗纱、并条
细纱、合股
（二）按纺纱系统分
1、粗梳纱线---一般织物
2、精梳纱线---高档织物
3、废纺纱线---低档织物
（一）按组成纱线的纤维种类分
1、纯纺纱：
2、混纺纱线：混纺纱的命名
①按原料混纺比的大小依次排列，数量多的在前。65/35 涤棉混纺
②如果比例相同，则按天纤/合纤/人纤排列。

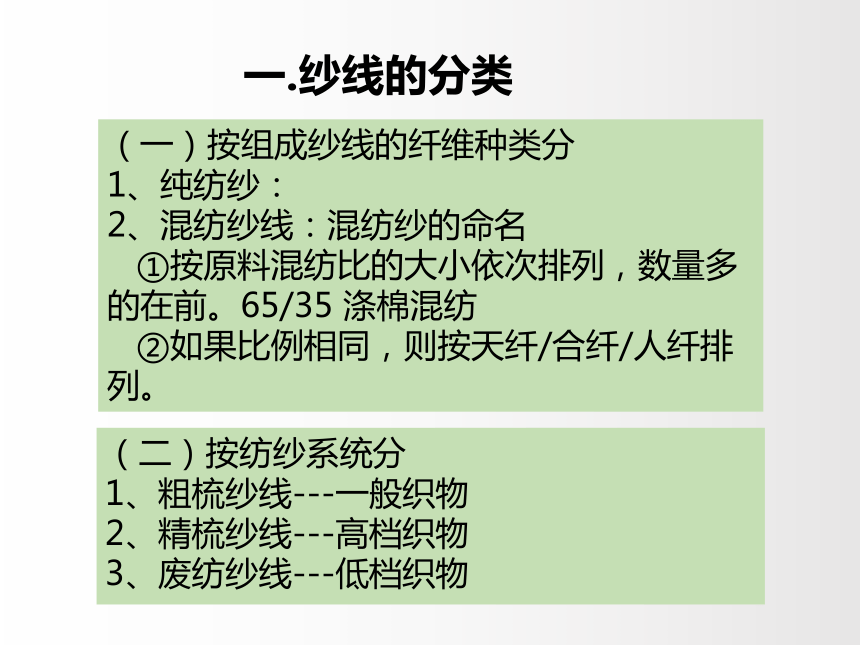

一.纱线的分类

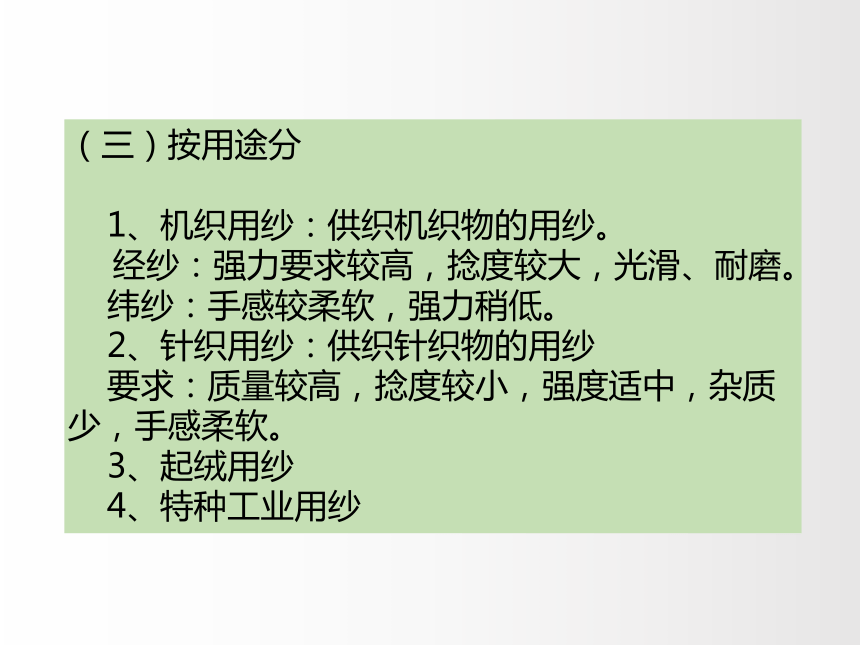

（三）按用途分
1、机织用纱：供织机织物的用纱。
经纱：强力要求较高，捻度较大，光滑、耐磨。
纬纱：手感较柔软，强力稍低。
2、针织用纱：供织针织物的用纱
要求：质量较高，捻度较小，强度适中，杂质少，手感柔软。
3、起绒用纱
4、特种工业用纱

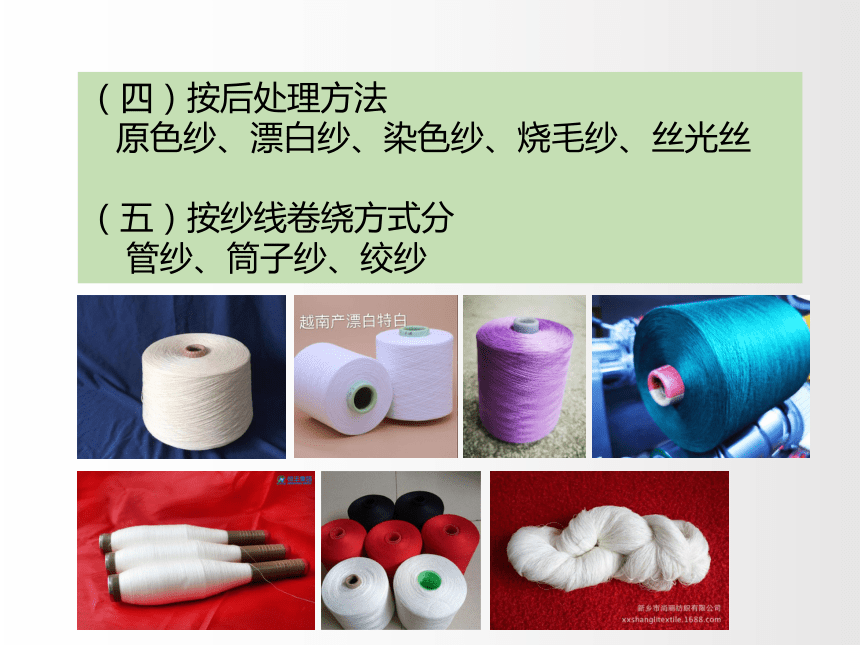

（四）按后处理方法
原色纱、漂白纱、染色纱、烧毛纱、丝光丝
（五）按纱线卷绕方式分
管纱、筒子纱、绞纱

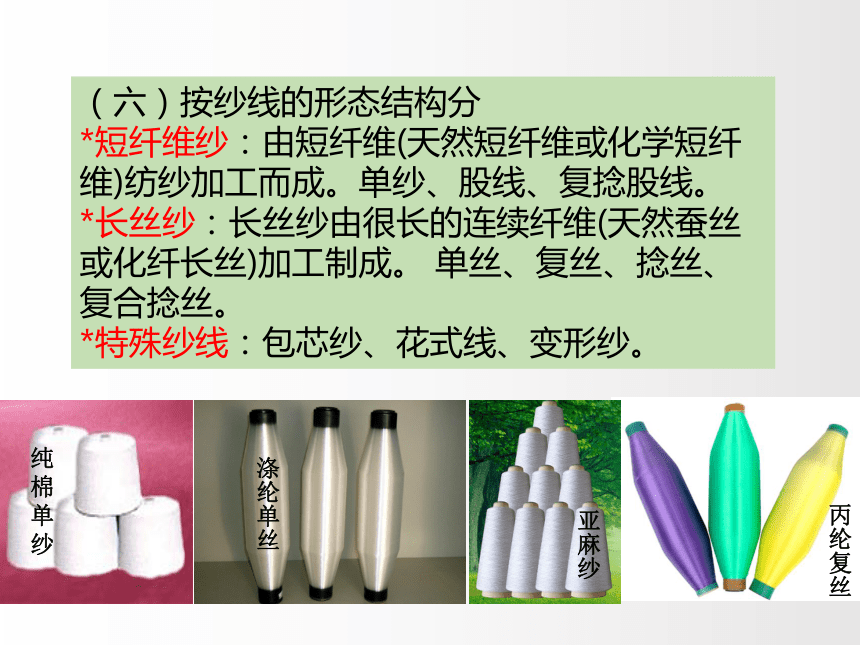

（六）按纱线的形态结构分
*短纤维纱：由短纤维(天然短纤维或化学短纤维)纺纱加工而成。单纱、股线、复捻股线。
*长丝纱：长丝纱由很长的连续纤维(天然蚕丝或化纤长丝)加工制成。 单丝、复丝、捻丝、复合捻丝。
*特殊纱线：包芯纱、花式线、变形纱。
纯
棉
单
纱
涤纶单丝
丙纶复丝
亚麻纱

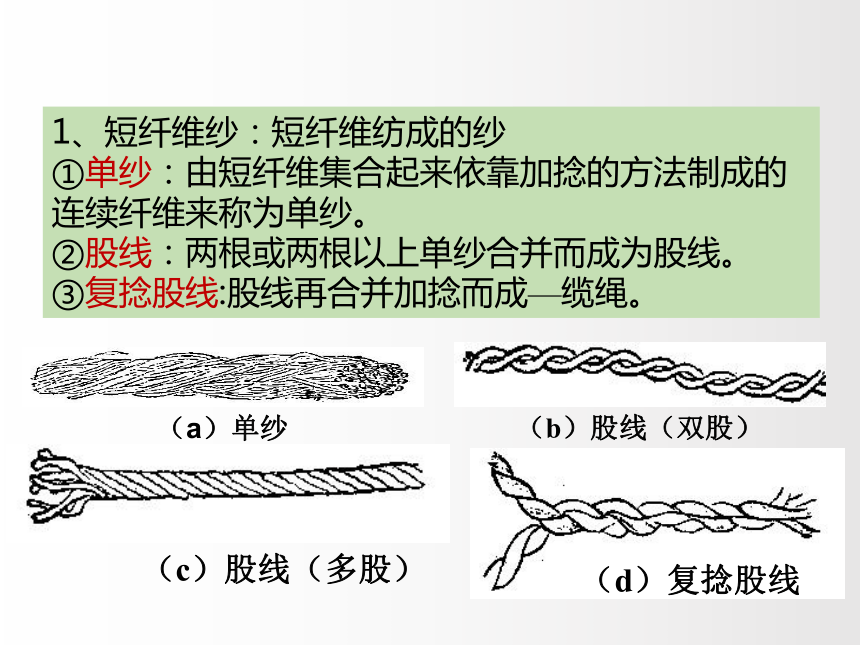

1、短纤维纱：短纤维纺成的纱
①单纱：由短纤维集合起来依靠加捻的方法制成的连续纤维来称为单纱。
②股线：两根或两根以上单纱合并而成为股线。
③复捻股线:股线再合并加捻而成—缆绳。
（b）股线（双股）
（a）单纱
（c）股线（多股）
（d）复捻股线

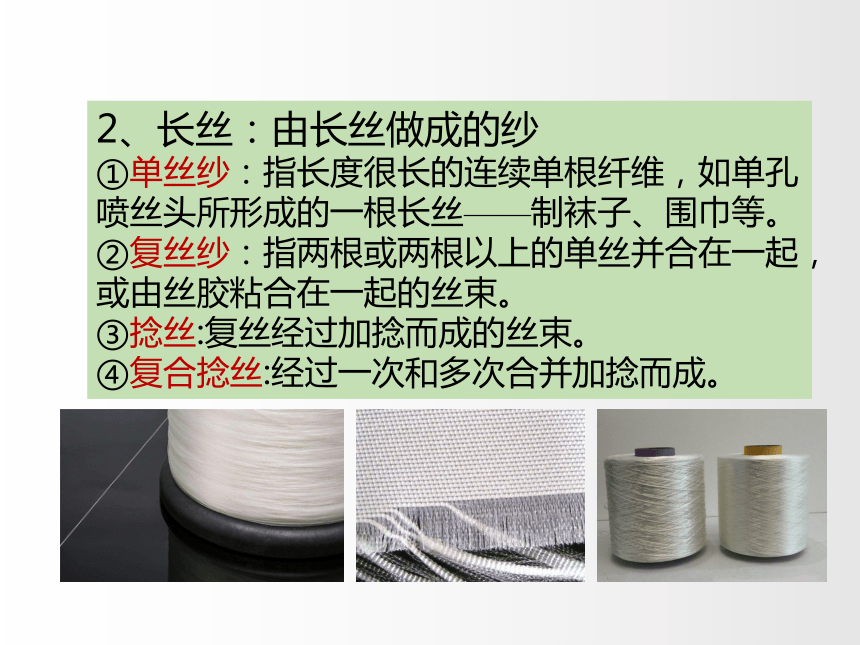

2、长丝：由长丝做成的纱
①单丝纱：指长度很长的连续单根纤维，如单孔喷丝头所形成的一根长丝——制袜子、围巾等。
②复丝纱：指两根或两根以上的单丝并合在一起，或由丝胶粘合在一起的丝束。
③捻丝:复丝经过加捻而成的丝束。
④复合捻丝:经过一次和多次合并加捻而成。

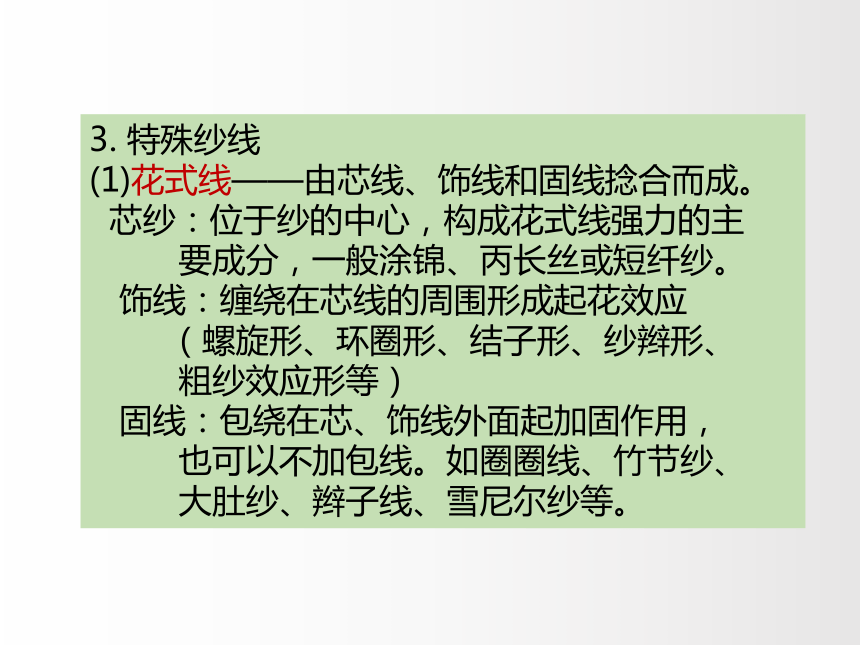

3. 特殊纱线

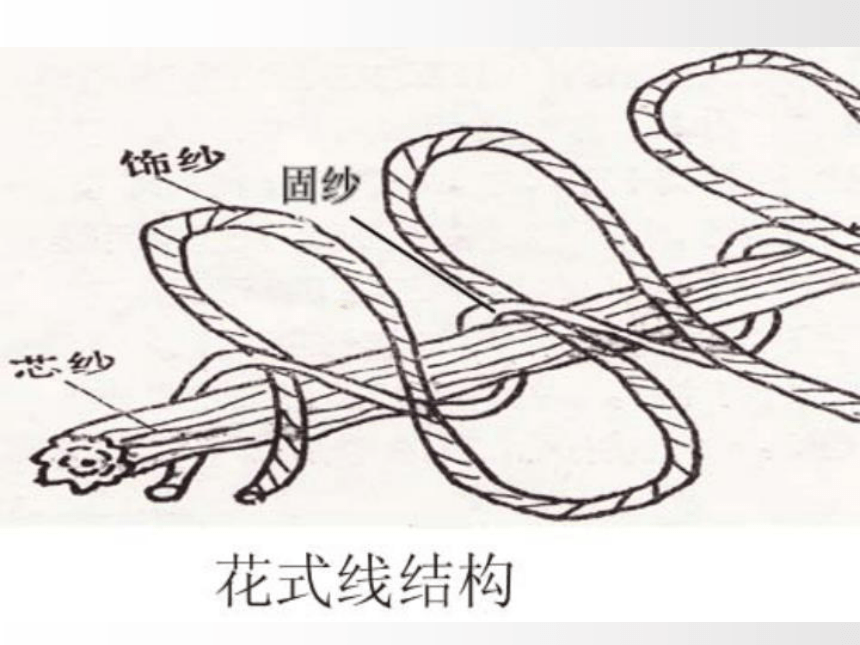

(1)花式线——由芯线、饰线和固线捻合而成。
芯纱：位于纱的中心，构成花式线强力的主
要成分，一般涂锦、丙长丝或短纤纱。
饰线：缠绕在芯线的周围形成起花效应
（螺旋形、环圈形、结子形、纱辫形、
粗纱效应形等）
固线：包绕在芯、饰线外面起加固作用，
也可以不加包线。如圈圈线、竹节纱、
大肚纱、辫子线、雪尼尔纱等。
(a) 结子线 （b）（c）环圈线 （d）辫子线
（e）（f）环圈结子线 （g）断丝线
www.themegallery.com
竹节纱*金银丝线：
金银丝线采用聚酯薄脂为基底，运用真空镀膜技术，在其表面镀一层铅，再覆盖颜色涂料层与保护层，经切割成细条，形成金银线，可涂覆各种不同颜色，供织物装饰彩条，也可作为一种新颖的编结线。但洗涤后易变色变暗，选中性洗涤剂，低温熨烫，水洗用力适当。
出栩栩如生的飞鸟形象
秋冬时装面料上的金银色丝线设计
*雪尼尔纱：纤维被握持在合股的芯纱上，状如瓶刷，手感柔软，广泛用于植绒织物和穗饰织物，具有线绒感，可和作家装织物、针织物。
①用切割非织造织物网的方法生产雪尼尔纱。
②用切割纱圈和捻合的方法生产雪尼尔纱。
③采用织造法生产雪尼尔纱。
④用静电植绒法生产雪尼尔纱。
雪尼尔纱
*拉毛纱：用于粗纺花呢，手编毛线，毛衣、围巾等产品绒毛感强，手感柔软丰满。
长毛型拉毛纱：先纺制成花圈线，然后再把毛圈用拉毛机上的针布拉开，毛绒较长。
短毛型拉毛纱：把普通毛纱在拉毛机上加工而成，毛绒较短。
（2）变形丝
变形丝：化纤丝经过变形加工使之具有卷曲、螺旋环圈等外观特征呈膨松性、伸缩性的长丝纱。
包括：高弹变形丝、低弹变形丝、空气变形丝、网络丝等。
*假捻变形丝 (false-twist)：利用合成纤维的热塑性，将合成纤维原丝在强捻情况下加热定型，形成螺旋卷曲，再退去捻度后，螺旋形卷曲保存下来，从而形成弹性大而蓬松的弹力丝。如高弹变形丝和低弹变形丝等。
高
弹
丝
低弹丝
（FDY）
（DTY）
高弹丝弹性伸缩率较高，用于弹力裤，丝袜
低弹丝良好的尺寸稳定性和蓬松性、稳定的卷曲、清晰外观、手感好。用于针织或机织制仿毛或仿真丝织物
*空气变形丝 (air-textured)：利用急速流动的紊乱空气，冲击丝束，使丝束产生环圈、扭结、结头、螺旋等不规则卷曲，获得的高蓬松性的丝。
*网络丝 (interlaced)：将高速气流垂直间歇地射向喂入的长丝，使单丝之间互相纠缠和缠绕，从而增加丝束抱合性，这种具有周期性网络结的丝称之。
网络丝
空气变形丝：纤维呈环圈、扭结、结头、螺旋等不规则卷曲，纱线表面有毛圈、蓬松性高，更像短纤维
*填塞箱变形丝（Stuffer Box Texturing）
*热流变形丝（Hot Fluid Texturing ）
*多重加工变形丝 (multi-process)： 具有复合变形工序形成的外观特征，将其分解后可看到复合变形前两种纱线的外观特征。
*膨体纱(bulk yarn)：利用腈纶的热收缩制成的具有高度膨松性的纱。
由高收缩性和低收缩性的两种腈纶纤维按一定比例（前者占40%-45%，后者占55%-60%）混纺成纱，经松弛热定型处理后，高收缩纤维收缩形成纱芯，低收缩纤维收缩被挤压在表面形成圈形，从而制成膨松、柔软、保暖性好、具有一定毛型感的膨体纱。
膨体纱
（3）复合纱
复合纱(composite yarn)：短纤维和长丝制成的纱。
包芯纱 (core yarn)：以长丝或短纤维纱为纱芯，外包其他纤维一起加捻而纺成的纱。
涤棉包芯纱：以涤纶复丝为纱芯，外包棉纤维加捻纺制而成，可用来织制烂花的确良，供窗帘、台布等使用。
氨棉包芯纱：以氨纶长丝为纱芯，外包棉纤维加捻纺制而成，可用来织制弹力牛仔衣裤等。
芯纱：在纱的中心，多为弹性和强力都较好的涤纶、锦纶、氨纶。外包纤维为棉、毛等短纤维纱。故包芯纱既有天然纤维的良好外观、手感、吸湿性，染色性，又兼有长丝的强力，弹性，尺寸稳定性。
（七）按纺纱方法分
1、环锭纱(传统纺纱)
2、新型纺纱：
自由端纱—转杯纺纱，静电纺纱，涡流纺纱
非自由端纱—自捻纱
* 环锭纱
传统纺纱方法纺制而成，最大纺纱速度40m/min，纱线细度2.9-194.3tex，纱线中纤维呈圆锥形螺旋线。纱线结构紧密、表面光滑、强度高、伸长小、细度不匀率高，不耐磨，染色性差。
* 气流纱
传器件为转杯，最大纺纱速度179m/min，纱线细度19.4-116.6tex，纱线中纤维呈分层排列的圆柱形螺旋线。加捻区的纤维缺乏积极握持，呈松散状，纤维所受的张力小，伸直度差，纤维内外转移程度低。纱芯结构紧密，近似环锭纱，外包纤维结构松散，无规则地缠绕在纱芯外面。因此纱线外观丰满，条干均匀，耐磨较好，染色性好，但强度较低。
二. 纱线的细度
（一）指标
1、特数：指1000米长的纤维和纱线在公定回潮率时的重量克数。
当合股的单纱特数相等时，Ntex总= Ntex×n
当合股的单纱特数不同时，Ntex总= Ntex1+Ntex2+……
2、旦数：指9000米长的纤维或纱线在WK时的重量克数。
若化纤单丝的纤度为Nden（f），由n根单丝组成的复丝纤度为：Nden总=n Nden（f），如3 × 36（旦），2 × 30（旦），100D/36f。
3、公制支数：指公定回潮率时每克重纤维或纱线的长度米数。
当单纱支数相同时，股线表示为N= N1/n，
如42/2、21/3。
当单纱支数不同时，股线表示为N1/N2/…，
如24/28。
4、英制支数：指英制公定回潮率时每磅纤或纱的长度的840码的倍数。
股线表示方法同上，如60S/3、32S/2
（2）间接指标间的换算:
Nden *Nm=9000
2) Ntex *Nm=1000
3) Nden/Ntex=9
4) Ntex*Ne =C （棉c=583，涤纶c=593.5）
（二）回潮率以及细度计算
回潮率Wa计算公式为：
式中Wa——纱线的回潮率
Ga——纱线的湿重
Go——纱线的干重
为了统一标准，一般对各种纺织纤维都规定了相应的回潮率，称为公定回潮率。以Wk来表示。公定回潮率是接近于标准环境下（温度20℃左右，湿度65％左右）的回潮率。
纱线在公定回潮率时的重量称为标准重量（简称“标重”）或叫公定重量（简称“公重”）用Gk表示.
www.themegallery.com
混纺产品的公定回潮率，可根据原料的公定回潮率和混纺比例，用下式计算：
Wk=（P1×W1+P2×W2+...）
式中 Wk——纱线的公定回潮率
P1，P2——各种纤维的混纺比例
W1，W2——各种纤维的公定回潮率
例1:求65/35的涤/棉混纺纱的公定回潮率。纯涤纶纱Wk1=0.4%、纯棉纱Wk2=8.5%
纱线的重量换算所谓重量换算就是同一试样在不同回潮率时的重量换算。式中：Gk－公定回潮率时的重量（标准重量或公定重量）Wk－公定回潮率；G0－干重式中：Ga－实际回潮率时的重量（实际重量）Wa－实际回潮率；例2：已知某种棉纱样品湿重为66g，烘干后重60g，试求该纱线的实际回潮率和标准重量。例3：100m长棉纱线烘干后重量为G0，求特数？(棉纱公定回潮率--8.5%)，
YG086型缕纱测长仪
Y301B型条粗测长机
（三）细度测量
1. 测长称重法
YG200S型自动支数秤
三.纱线加捻
对于短纤维来说，加捻是成纱的必要手段。对于长丝纱和股线来说，加捻是为了形成一个不易被横向外力所破坏的紧密结构。
www.themegallery.com
加捻是指利用外力使不同截面位置的纤维须条发生相对回转，产生捻回的过程。
广义上讲，纺纱过程，纤维须条、纱、线、丝等纱条或纤维条，绕轴线扭转、搓动、轴线缠绕等现象均可叫加捻。
一、指标
1、捻度：单位长度内的捻回数。纱线的品种、细度单位不同，所指单位长度不同。
常用单位有：捻/10厘米，捻/米，捻/寸。分别以：Ttex, Tm, Te表示。棉型纱线采用特数制时L取10cm，公制支数制时L取1m，精梳毛纱及化纤丝取1m，粗梳毛纱L为10 cm或1m，英制捻度L取1时（1英寸=25.4mm）
2、捻向：指纱线加捻的方向。
股线捻回的表示方法：
第一个字母表示单纱的捻向，第二个字母表示股线的捻向。例：ZS
经过两次加捻的股线，第一个字母表示单纱的捻向，第二个字母表示初捻捻向，第三个字母表示复捻捻向.例：ZSZ
纱线的捻向对织物的外观和手感有很大的影响
二、捻度的测试
1、解捻法或直接退捻法：此法多用于长丝，股线和捻度很小的粗纱。
2、张力法或叫解捻加捻法：此法多用于短纤维纱。
YG155A型线捻度仪
Y321型手摇捻度仪
YG331A型线捻度仪
纱线的品种及代号
（一）纱线品种
　　纱线品种很多，每种纱线都有一个名称。纱线品种名称的涵义包括原料、生产过程、细度及用途等项，其一般排列顺序为：原料+生产过程+细度+用途。
（二）纱线的代号
　　1.常用纱线原料的代号
　　 纱线原料的代号标志规定如下：在纯纺纱线中，纯棉纱线可以不写代号，其余都用各纤维代号表示；在混纺纱线中，含量大的纤维其代号写在前面，含量小的纤维其代号写在后面（例如，65%涤纶和35%棉纤维的混纺纱，可写成T/C65/35）。在纱线中，两种纤维含量一样时，天然纤维代号写在前面，化学纤维代号写在后面，例如，50%棉纤维和50%维纶的混纺纱，则写作C/V50/50。
2.纱线的后加工代号
　　 精梳纱线的代号为“J”，普梳纱线不写代号。绞纱线的代号为“R”；筒子纱线的代号为“D”；烧毛纱线的代号为“G”；丝光纱线的代号为“S”；气流纺纱“OE”
3.纱线细度的代号表示方式
3. 纱线细度一般用特数和英制支数来表示。
　　（1）纱的表示方法 特数一般不用代号表示，例如：28特纱用“28”来表示。英制支数用字母“S”来表示，例如，21英支纱用“21s”来表示。
　　（2）线的表示法 在公制特数中，若线中单纱特数相同时，以组成股线的单纱特数乘股数来表示，例如“14×2”表示由2根14特单纱合成的双股线；若线中单纱的特数不同时，以单纱的特数相加来表示，例如“16+18”表示由16和18特单纱各一根合并成的双股线。在英制支数中，若线中单纱支数相同时，以组成线的单纱的支数除以股数表示，例如，“42 s /2”表示由2根42s单纱并合成的双股数；若线中单纱支数不同时，以单纱支数并排写在括号内除以股数来表示，例如。“（28s、32s、40 s ）/3”表示由28s、32s、40s单纱各一根合并而成的三股数。
4.纱线的用途代号
　　针织用途的代号为“K”，机织经纱的代号为“T”，机织纬纱的代号为“W”。
5.纱线品种总代号表示法
将各种代号按品种涵义顺序排列起来，就组成了纱线品种的总代号。
例如 “T/C65/35JD14×2T”？
涤纶65%、棉35%、精梳筒子14特双股线，做经纱用
总结：
掌握纱线的定义和分类
观看视频预习下一课：服装用织物的分类
下次课各带一块织机面料过来。
Thank You !
常用纱线产品代码理想的单纱加捻：

展开更多......

收起↑
