织物的结构与分类

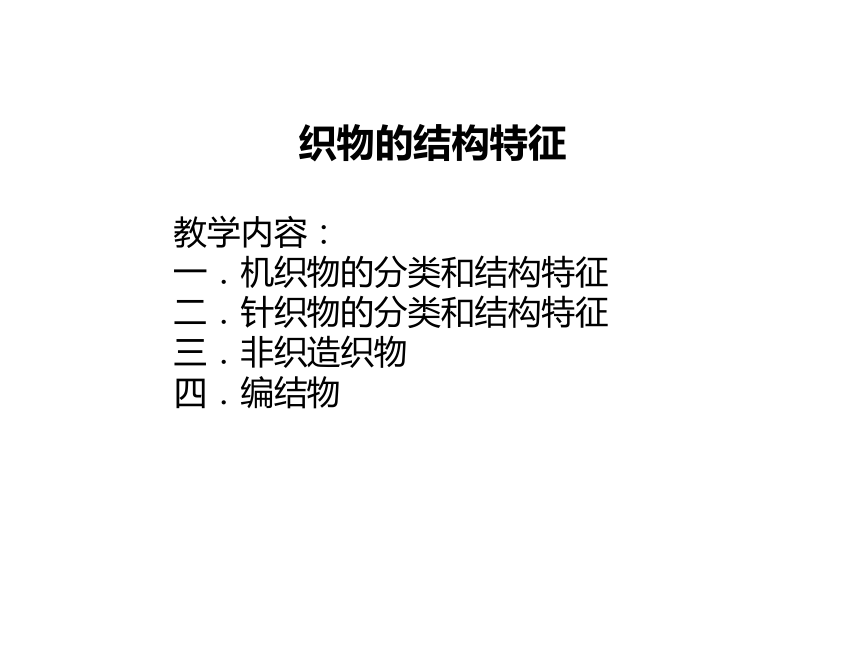

织物的结构特征
教学内容：
机织物的分类和结构特征
针织物的分类和结构特征
非织造织物
编结物

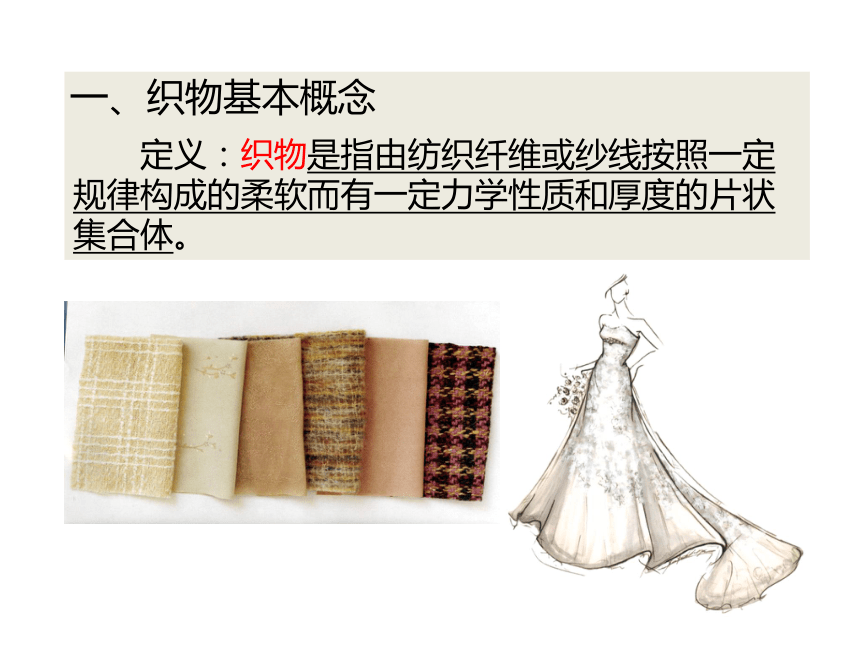

定义：织物是指由纺织纤维或纱线按照一定规律构成的柔软而有一定力学性质和厚度的片状集合体。
一、织物基本概念
纤维
Fiber
织物
Fabric
纱线
Yarn
天然纤维：采集
化学纤维：纺丝
纺纱工序
织造工序（机织、针织等）
非织造工序

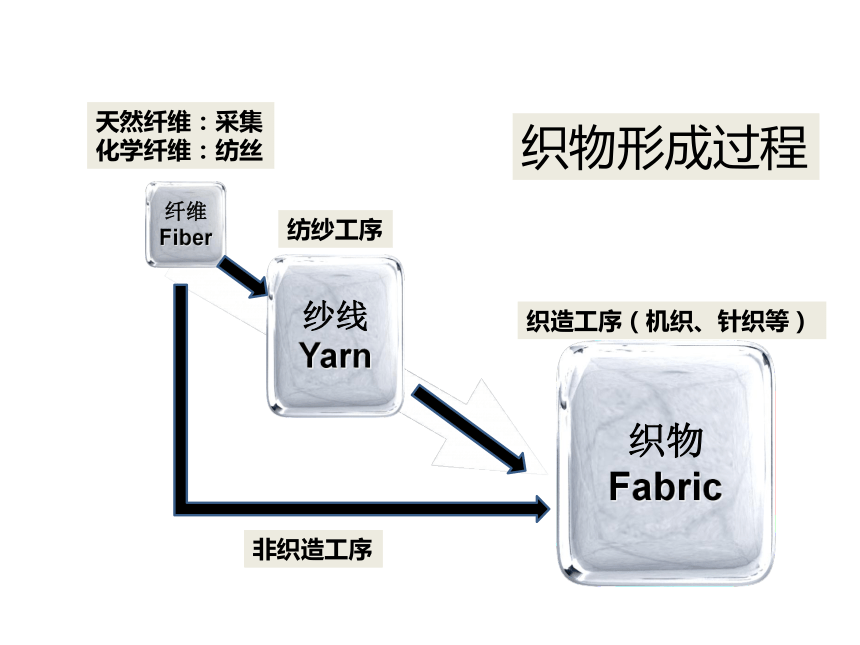

织物形成过程
机织物
Woven Fabrics
非织造物
Nonwoven
针织物
Knitted Fabric
按织物成形方法分
又称梭织物，通常把经纱和纬纱交织而成的织物叫机织物。
由织针将纱线弯曲成线圈，
并使之相互串套而形的织物
由纤维网借助机械或化学
方法构成的片状集合物
编织物
Braid Fabric
以编织线缠绕打结成形
1、按生产方式分

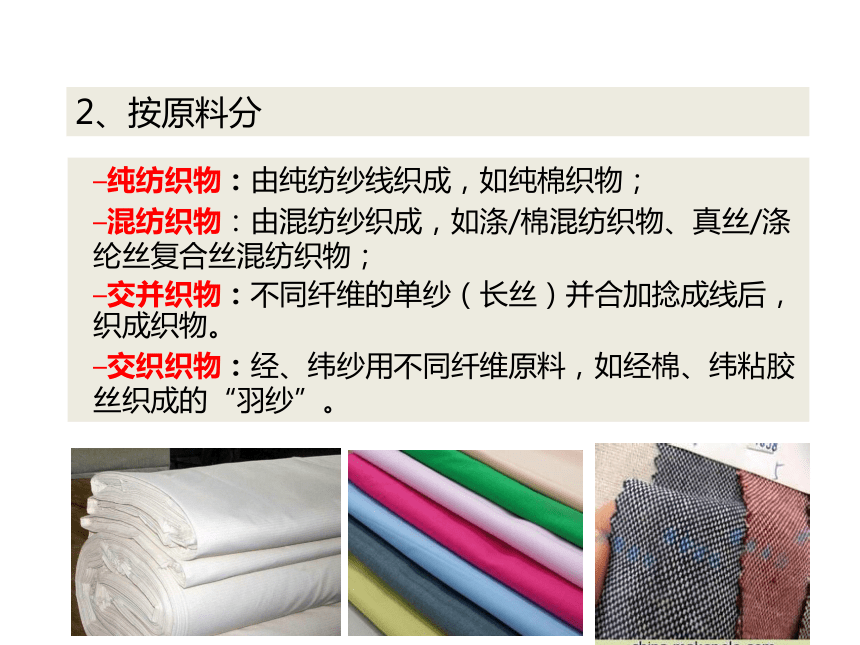

2、按原料分
纯纺织物：由纯纺纱线织成，如纯棉织物；
混纺织物：由混纺纱织成，如涤/棉混纺织物、真丝/涤纶丝复合丝混纺织物；
交并织物：不同纤维的单纱（长丝）并合加捻成线后，织成织物。
交织织物：经、纬纱用不同纤维原料，如经棉、纬粘胶丝织成的“羽纱”。

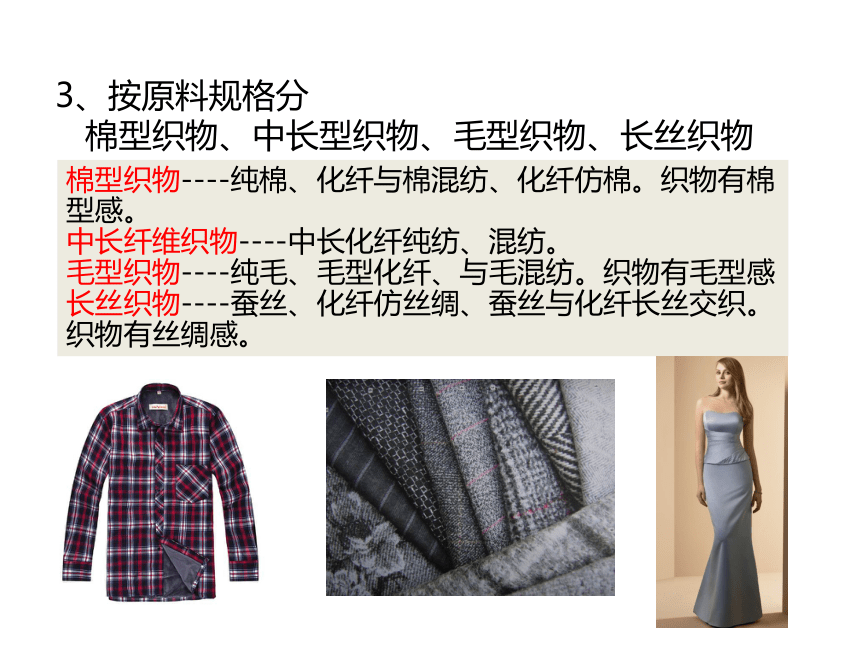

3、按原料规格分
棉型织物、中长型织物、毛型织物、长丝织物
棉型织物----纯棉、化纤与棉混纺、化纤仿棉。织物有棉型感。
中长纤维织物----中长化纤纯纺、混纺。
毛型织物----纯毛、毛型化纤、与毛混纺。织物有毛型感
长丝织物----蚕丝、化纤仿丝绸、蚕丝与化纤长丝交织。织物有丝绸感。

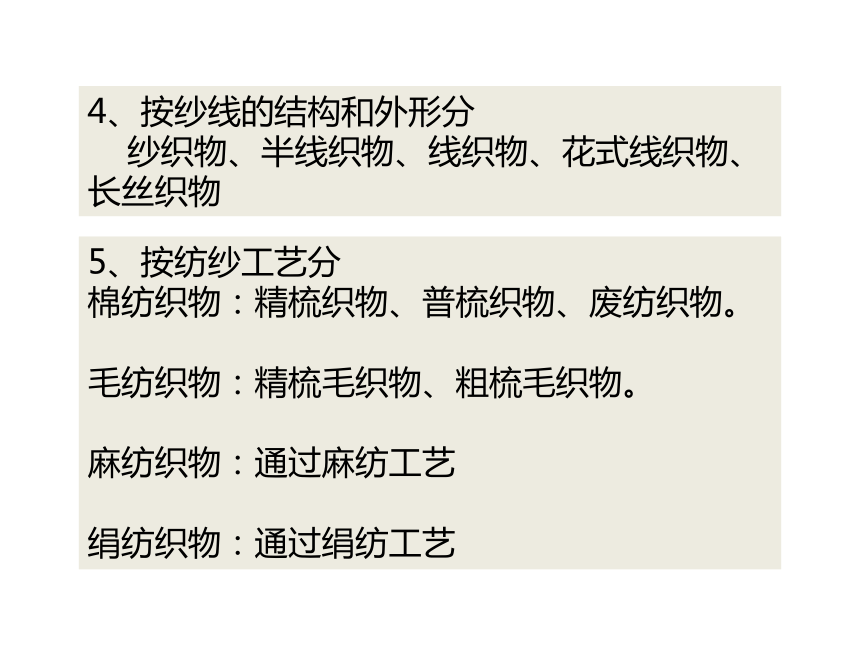

5、按纺纱工艺分
棉纺织物：精梳织物、普梳织物、废纺织物。
毛纺织物：精梳毛织物、粗梳毛织物。
麻纺织物：通过麻纺工艺
绢纺织物：通过绢纺工艺
4、按纱线的结构和外形分
纱织物、半线织物、线织物、花式线织物、长丝织物

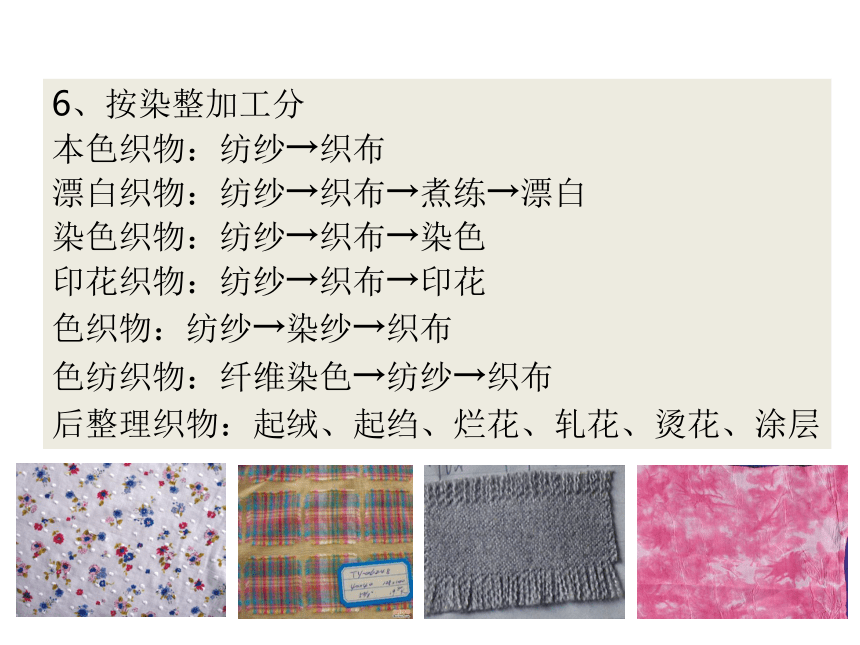

6、按染整加工分
本色织物：纺纱→织布
漂白织物：纺纱→织布→煮练→漂白
染色织物：纺纱→织布→染色
印花织物：纺纱→织布→印花
色织物：纺纱→染纱→织布
色纺织物：纤维染色→纺纱→织布
后整理织物：起绒、起绉、烂花、轧花、烫花、涂层

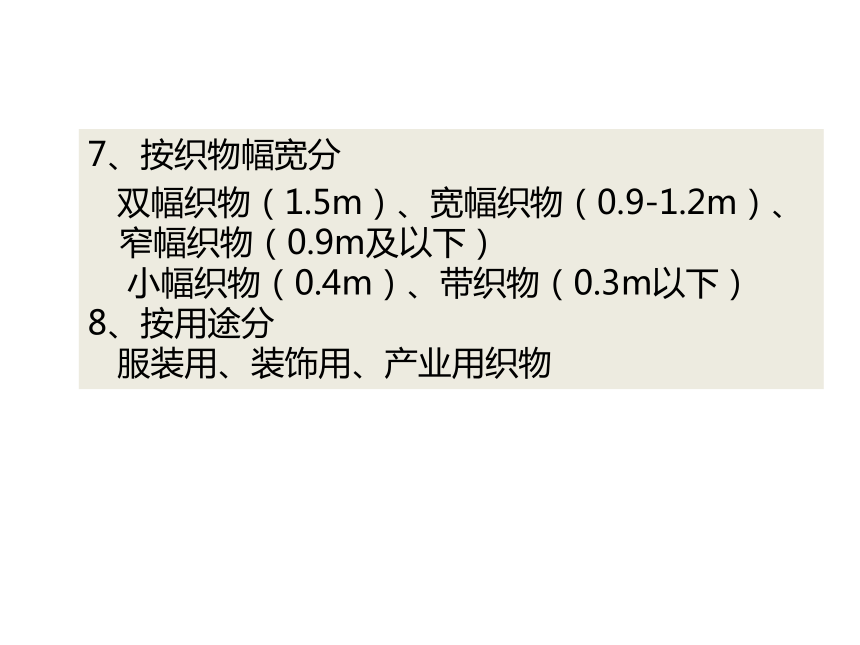

7、按织物幅宽分
双幅织物（1.5m）、宽幅织物（0.9-1.2m）、窄幅织物（0.9m及以下）
小幅织物（0.4m）、带织物（0.3m以下）
8、按用途分
服装用、装饰用、产业用织物

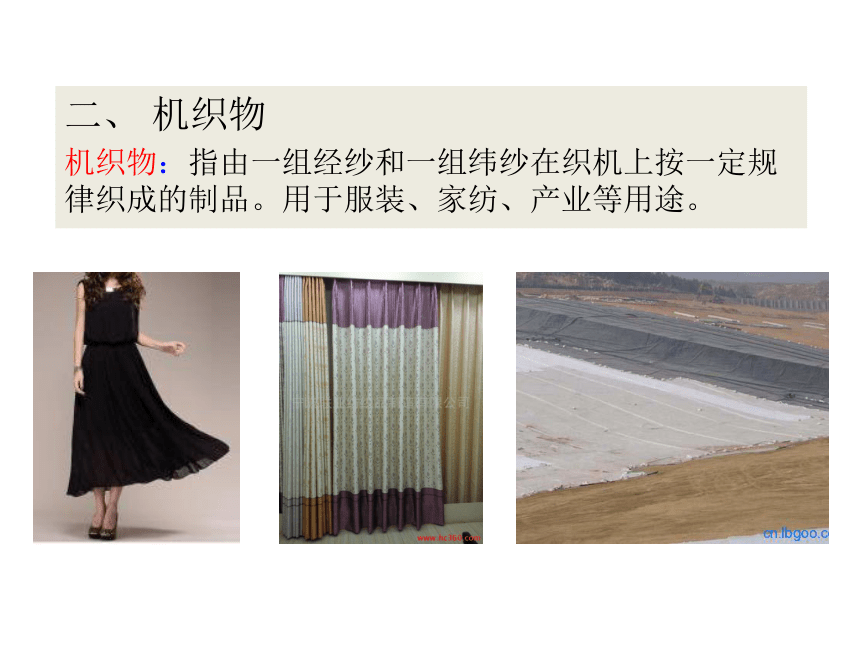

二、 机织物
机织物：指由一组经纱和一组纬纱在织机上按一定规律织成的制品。用于服装、家纺、产业等用途。

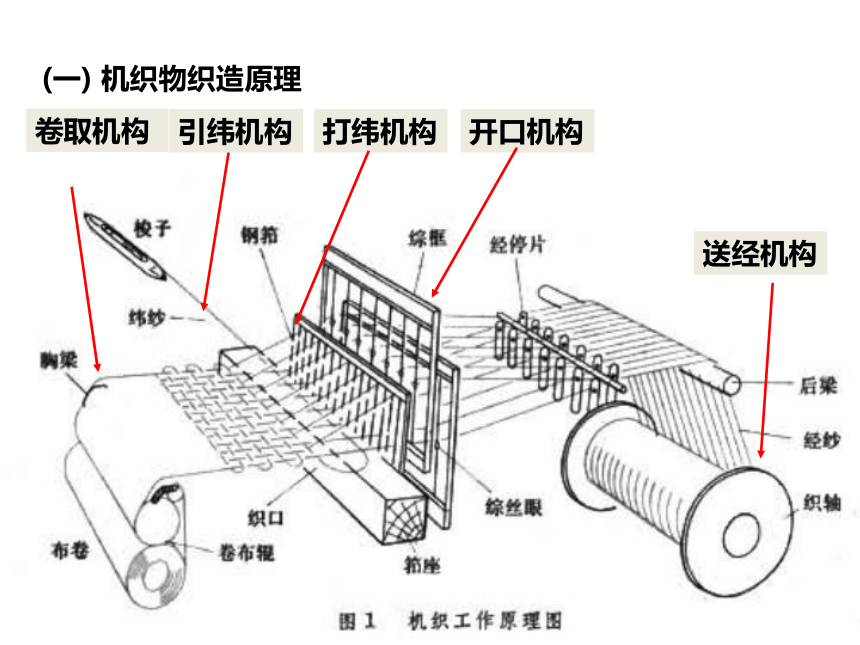

卷取机构
打纬机构
引纬机构
开口机构
送经机构
(一) 机织物织造原理
www.themegallery.com
（二）机织物结构参数
机织物的密度、匹长、幅宽、厚度、重量等
1. 织物经纬纱的密度
①织物经、纬密度是指织物纬向及经向单位长度内的纱线根数。
经密：织物沿纬向单位长度内的经纱根数，单位为根／10cm
纬密：织物沿经向单位长度内的纬纱根数，单位为根／10cm
10cm
10cm
经密度
纬密度
平行线光栅密度镜
棉、毛织物的经、纬密在100－600根／10cm之内，经、纬纱密度的测定常采用经、纬密度分析镜、在其放大镜下点数5cm宽度内的经、纬纱线根数，然后乘以2，大多数经密大于或等于纬密。
但当纱线粗细不同时，密度不能反映其实际的紧密程度，故用紧度来表示。
2. 织物紧度：织物紧度又称覆盖系数，指经、纬纱所覆盖的面积（扣除经、纬纱交织点的重复量）占织物规定面积的百分率。
dt ─ 织物的经纱直径（mm）;
dw─ 织物的纬纱直径 (mm);
pt — 织物的经纱密度 (根/mm);
pw— 织物的纬纱密度 (根/mm);
1/Pw
1/Pt
织物经向紧度(ET)、织物纬向紧度(Ew)、织物总紧度(E) 单位（%）
Et、Ew<1时：表示织物中纱线之间存在空隙
Et、Ew=1时：表示织物中纱线之间无空隙、织物平面正好被纱线覆盖。
Et、Ew>1时：表示织物中纱线之间已存在挤压、重叠等现象，仍表示相当于E＝1
3. 织物匹长：一匹织物最外边两根完整的纬纱之间的距离称匹长L。单位：米
棉织物：30－60m
毛织物：大匹50－70m、小匹30-50m
4. 织物幅宽：织物最外边的两根经纱间的距离称为幅宽B。单位：厘米
根据织物加工过程中间收缩程度、用途、节约原料等因素而定。
棉织物中幅81.5－106.5cm
宽幅127－167.5cm
粗梳毛织物幅宽143、145、150cm三种。
精梳毛织物幅宽144、149cm二种。
5. 织物厚度：
织物在一定压力下、正反两面间的距离称厚度。 单位：毫米
织物类别 棉织物 毛织物 .
精梳毛织物 粗梳毛织物
薄型 0.24以下 0.40以下 1.10以下
中厚型 0.24-0.40 0.40-0.60 1.10-1.60
厚型 0.40以上 0.60以上 1.60 以上
影响因素：纱线细度、织物组织、纱线在织物中屈曲程度。
6. 织物重量
织物的平方米重量（面密度、克重）
织物的平方米重是织物计算成本的主要依据。平方米重量大，织物使用的纱线较粗，织物密度较大，织物坚牢度高，保暖性好，适宜冬季使用，平方米重量小的轻薄织物，使用纱线细，透气，易散热，适宜制作夏季服装。
棉织物的平方米重量常以每平方米的退浆干重来表示，其重量范围在70-250g／m2。毛织物的单位面积重量则采用每平方米的公定重量来表示，精梳毛织物的平方米公定重量范围为130-350g／m2，粗梳毛织物的平方米公定重量范围为300-600g／m2。
7. 织物的体积重量
织物单位体积(包括空隙)的重量称体积重量，亦称表观密度。棉织物用每立方厘米织物的退浆干重表示，毛织物用每立方厘米织物的公定重量表示。体积重量的变化范围很大，一般棉织物的体积重量较大，粗梳毛织物的体积重量较小，针织物的更小。
经纱：是指织物上与布边平行的纱或线
纬纱：是指织物上与布边垂直的纱或线
组织点：是指经纱与纬纱交织的地方
经组织点：指经纱浮在纬纱上面的点称经组织点，一般习惯上将经组织点填绘符号来表示（○、×、■、●、▲等）
纬组织点：指纬纱浮在经纱上面的点称纬组织点，纬组织点为空白格
(三)机织物组织与结构——织物组织及其表示方法
组织图
★
结构图
浮长：是指1根经纱(纬纱)浮在l根或2、3……纬纱(经纱)上的长度称为浮长。
纬面组织：是指纬组织点多于经组织点的组织称为纬面组织。
经面组织：是指经组织点多于纬组织点的组织稳为经面组织。
完全组织：是指经、纬纱交织规律的循环，称组织循环，又叫完全组织。
完全经纱数：指构成组织循环的经纱根数．又称组织循环经纱数，Rj表示。
完全纬纱数：指构成组织循环的纬纱根数，又称组织循环纬纱数, Rw表示。
纬面组织
经面组织
Rj=Rw=3，1/2↗
Rj=Rw=3, 2/1↗
织物组织的表示方法
分式表示法：适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
读作：（）上（）下
1
1
3
1
2
2
机织物组织种类繁多，大致可分为四类:
基本组织（原组织）
变化组织
联合组织
复杂组织
有这几种组织构成的织物相应叫基本组织织物、变化组织织物、联合组织织物、复杂组织织物。
(三) 机织物主要组织
1、基本组织织物
基本组织织物包括平纹织物、斜纹织物和缎纹织物三种。
平纹组织
缎纹组织
斜纹组织
（1）平纹组织：平纹组织中经、纬纱各以一根相互上下交错。特点：平纹组织交织点最多，织物正、反面基本相同、浮长最短、强力较大。如细布、平布、粗布、府绸、麻纱、帆布、派力司、凡立丁、法兰绒。
★
1/1平纹
印花布
泡泡纱
（2）斜纹组织：斜纹组织中一个系统纱线的浮长露在织物表面形成斜向纹路，使织物表面呈现较明显的斜纹。特点：斜纹交织点较平纹少、浮长较长、织物正、反面不同、织物稍柔软。斜纹由经浮长组成称为经面斜纹，斜纹由纬浮长驵成称为纬面斜纹。
★
　
1
2
斜纹
1
2
斜纹
3
1
斜纹
斜纹布
美丽绸
哔叽
（3）缎纹组织：一个系统纱线的浮长相距较远、织物表面由另一系统纱线的浮长所覆盖，形成明显的缎纹，有经面缎纹和纬面缎纹之分，特点：缎纹组织交织点最少、浮长最长、织物正、反面有明显差别。正面特别平滑而实有光泽，反面粗糙、无光，如贡缎、贡呢等。
★
5枚2飞经面缎纹
横贡缎
织锦缎
2、变化组织织物
经重平组织 纬重平组织 变化经重平组织 变化纬重平组织 方平组织
（1）平纹变化组织
（2）斜纹变化组织
2/2双面斜纹 山形斜纹 人字破斜纹
（3）缎纹变化组织
加强缎纹 变则缎纹
（4）联合组织和复杂组织织物
(1)蜂巢组织 (2)透孔组织 (3)条子组织 (4) 格子组织
总结：
掌握机织物的定义和分类，机织物的组织结构
观看视频预习下一课：服装用织物-针织物和非织造物
Thank You !
二、针织物（knitted fabric）
针织物是由一组或多组纱线彼此成圈连接而成的制品。
服饰用针织布
www.themegallery.com
家纺用针织布
www.themegallery.com
医用针织物
纬编针织物加工过程
纬编针织物加工过程
经编针织物加工过程
纬编机-横机
空气层、罗马布
汗布
www.themegallery.com
纬编机-袜机
www.themegallery.com
特利科经编机-简单花型
拉舍尔经编机-复杂花型
经编机
（一）分类
1、按原料分：
纯纺针织物、混纺针织物、交织针织物
2、按用途分：
生活用针织物、产业用针织物
3、按加工方法分：
针织坯布：内衣、外衣、围巾
成形产品：袜类、手套、羊毛衫
4、按生产方式分：
纬编：一根或多根纱线沿布面的横向（纬线）顺序成圈。
经编：多根纱线同时沿布面的纵向（经向）顺序成圈。
纬编
经编
针织物中的线圈形态呈空间立体曲线。纬编平针织物的线圈形态如图所示。一个线圈由三部分组成：圆弧2-3-4称针编弧，直线1-2和4-5称圈柱，弧线5-6-7称沉降弧或称延展线。通常规定：线圈圈柱覆盖于圆弧一面上的称为针织物正面，圆弧覆盖于圈柱的一面称针织物反面。
（二）线圈结构
针编弧
圈柱
沉降弧
织物正面
织物反面
（三）织物组织
针织物组织一般可分为纬编和经编两类。
1. 纬编组织
①纬平针组织：（平针组织）单面纬编针织物中的原组织，是最简单的基本组织，广泛应用于内、外衣，袜子中。它由连续的单元线圈相互穿套而成，其正面是平坦均匀的纵向条纹，反面是横向孤形线圈。特点：织物结构简单，表面平整，纵、横向有较好的延伸性，且横向比纵向更好，但有脱散性、卷边性。
②罗纹组织：正面线圈纵行和反面线圈纵行以一定组合相间配置而成有1+1、2+2、3+3罗纹组织。它是一个正面线圈和一个反面线圈相间配置而成，罗纹组织一般用于羊毛衫，棉毛衫袖口与袜子收口等。特点：横向有较大的延伸性和弹性，顺编织方向不能脱散,而有无卷边性。
1+1罗纹
2+2罗纹
2+2罗纹
③双反面组织：由正面线圈子横列和反面线圈子横列相互交替配置而成，因此它的正面外观与纬平组织的反面外观相似 1+1、2+2、3+3。特点：针织物比较厚实，具有纵，横向弹性与延伸性相近的特点，但上，下边不卷边，但都能脱散。
做婴儿衣物及袜子、手套、羊毛衫等成形针织品
④花式组织
集圈组织
由线圈和悬弧构成。在这种组织的某些线圈上除套有一个拉长线圈外，还有一个或几个未封闭的悬弧。
可使织物表面产生图案、闪色、孔眼以及凹凸等效应，广泛用于外衣织物生产。
集圈组织
b.衬垫组织
在这种组织中，一根或几根衬垫纱按一定间隔在线圈上形成悬弧，而在织物反面由浮线相连。
c.毛圈组织
平针线圈和带有拉长沉降弧的毛圈线圈组合而成。一般由两根纱线编织，一根纱线编织地组织，另一根纱线编织带有毛圈的线圈。由毛圈组织构成的针织物柔软、厚实，有良好的吸湿性和保暖性。广泛用于内、外衣和家用织物。
d.提花组织
也叫“大花纹组织”。把纱线垫放在按花纹要求所选择的织针上编织成圈而形成。提花组织可在纬编或经编﹑单面或双面针织物中形成。构成的织物花纹较大，图案也较复杂。
d.提花组织
e.添纱组织
它的所有线圈或部分线圈是由两根或两根以上纱线组成的。添纱组织有纬编和经编、单面和双面、素色和花色之分。
2. 经编织物：常见的有编链组织、经平组织、经绒组织、经缎组织等
①编链组织：每根经纱始终在同一织针上交替垫纱线成圈的组织。每根经纱单独形成一个线圈纵行，纵向延伸性小，不易卷边，一般用它与其他组织复合成针织物，限制纵向延伸性和提高尺寸稳定性，适用于衬衫布、外衣布、花边窗帘等制品。
②经平组织：每根经纱轮流在相邻两根针上垫纱，每个线圈纵行由相邻的经纱轮流垫纱成圈。由两个横列组成一个完全组织，由于线圈成倾斜状，具有一定的纵、横向延伸性，卷边不显著，逆编结方向可以脱散。常与其它组织复合，用于内、外衣、衬衫等针织物中。
③经绒组织：同一根经纱所形成的线圈轮流配置在两个间邻线圈纵行中。由于线圈纵行相互挤位，线圈形态较平整，卷边性类似纬平针组织。具有一定的纵、横向延伸性。用于内、外衣、衬衫等针织物中。
④经缎组织：每根经纱顺序地在3根或者以上的织针上垫纱成圈，然后再顺序地在返回原位过程中逐针垫纱成圈套则织成的组织，称为经缎组织。经缎组织线圈形在接近于纬平针组织，具有卷边性，表面有横向花纹。
（四）针织物结构参数
1、线圈长度L：由线圈的圈干及延展线组成。
L愈小---单位面积内线圈数愈多---针织物愈紧密。针织物稀薄一般可根据线圈线段在平面上的投影长度近似地进行计算。
2、纵、横密度
在原料和纱线线密度一定的条件下，针织物的稀密程度可用针织物纵、横密度来表示。
PA：横密 用5cm内线圈横列方向的线圈纵行数表示,单位：个/5cm。
PB：纵密 用5cm内线圈纵行方向的线圈横列数表示,单位：个/5cm。
横密
纵密
3、未充满系数：
表示针织物在相同密度条件下纱线线密度对其稀密程度的影响。
--未充满系数
l--线圈长度（mm）
d--纱线直经(mm)
愈大表示线圈全部面积中被纱线直径所覆盖的面积越小--针织物愈稀疏。
4、单位面积重量：单位面积重量用每平方米干燥针织物的克度。
（g/m2）
单位面积重量间接反映了针织物厚度；紧密程度。
5、膨松度：指针织物单位重量的体积 (cm3/mg)
厚度愈大---织物愈膨松---结构较疏松---手感、保暖较好。
6、几何特征
匹长：针织物匹长由工厂的生产工艺而定，主要考虑织物品种和染整工序加工要素而定。
一种是定重方式，制成每匹重量一定的坯布。
一种是定长方式，每匹长度一定。
幅宽：纬编针织物主要与加工用针织机的筒经规格、纱线密度和织物组织有关。经编针织物幅宽随着产品品种和组织而定。
厚度：与织物的体积重量、耐磨性、刚柔性、膨松性有关，当针织物组织相同时，其厚度主要与纱线直径和纱线相互挤压程度有关；当纱线密度相同时，针织物厚度与织物组织、密度、原料有关。
（五）针织物的特性（与机织物相比）★
①伸缩性大：故针织物穿着合体贴身，能较好体现人体的体型美。
②柔软性好：针织用纱捻度比机织用纱小，密度也较机织物低且由于线圈相互穿套而成，不象机织物由经、纬纱交织而成，故没有交织点，织物柔软而舒适，适做内衣。
③透气性好：针织物由线圈串套而成，故线圈间的空隙较大，透气性好，保暖性下降，适做冬季外衣。
④成衣性好，改变横列内的线圈和串套方法来改变幅宽，可直接生产成型产品。
⑤尺寸稳定性差，由于针织物伸缩性大，穿着时容易变形，尺寸稳定性差。
⑥强度低，耐磨性差
⑦易起毛，起球，勾丝
⑧具有脱散性、卷边性
⑨歪斜性
三、非织造织物
非织造布：由纤维层构成，也可再结合其他纺织品或非纺织品经机械或化学加工而制成的制品。
非织造布的主要用途
医疗卫生用布
家庭装饰用布
服装用布
工业用布
农业用布
其他
非织造布
1、非织造物的形成
（1）非织造物的成网技术
成网方式 固结方法
干法成网 梳理成网 气流成网 机械固结法
化学粘合法
热粘合法
湿法成网 圆网成网
化学粘合法、热粘合法
斜网成网 聚合物 挤压成网 纺丝成网 化学粘合法、热粘合法、针刺法
熔喷成网 自粘合法、热粘合法等
膜裂成网 热粘合法、针刺法等
干法成网
湿法成网
纤维网的排列形式
(2) 非织造布的加固结构
局部性附加结构，赋予纤维网稳定的结构和使用性能.
纤维缠结加固结构
针刺固结原理及添加结构示意图
点状粘合 (b) 膜状粘合 (c) 团状粘合
化学粘合加固结构示意图
(3)后整理：
机械式后整理：起绒、起皱、压光、轧花
化学式后整理：阻燃、防水、防臭、抗静电、防辐射
高能后整理:烧毛、热缩、热轧凹凸花纹、
热缝合
四、编结物
编织物：纱线通过多种方法，包括用结节互相连接或钩连而成的制品。如：网、席、草帽等。
按照编结形状分圆形编结和方形编结。
织带机视频
总结：
掌握织物的定义和分类，了解各类织物的性能特点
观看视频预习下一课：服装用织物-棉型、麻型织物
