富怡服装CAD软件
点放码表工具
开创时代精品
领导时尚潮流
我们要学习的是[点放码表]中工具的操作方法，[点放码表]对话框与[选择纸样控制点]工具配合使用，可以方便快捷地对服装进行放码。
点放码表工具

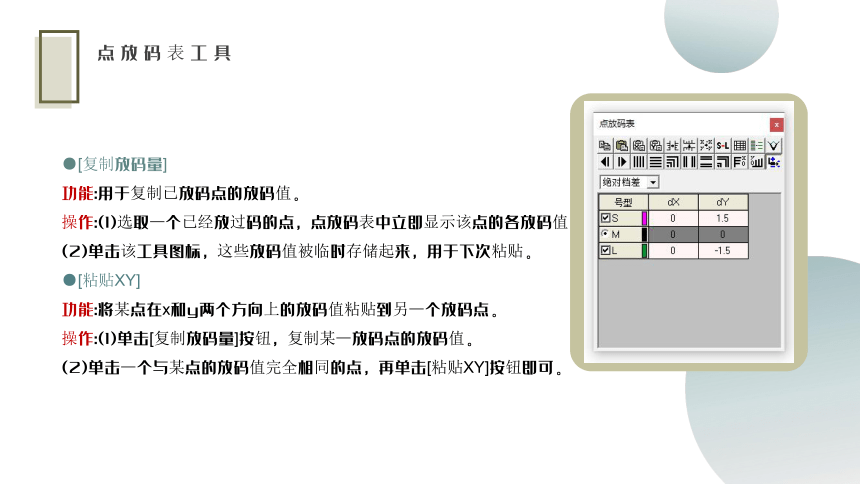

●[复制放码量]
功能:用于复制已放码点的放码值。
操作:(1)选取一个已经放过码的点，点放码表中立即显示该点的各放码值。
(2)单击该工具图标，这些放码值被临时存储起来，用于下次粘贴。
●[粘贴XY]
功能:将某点在x和y两个方向上的放码值粘贴到另一个放码点。
操作:(1)单击[复制放码量]按钮，复制某一放码点的放码值。
(2)单击一个与某点的放码值完全相同的点，再单击[粘贴XY]按钮即可。
点放码表工具

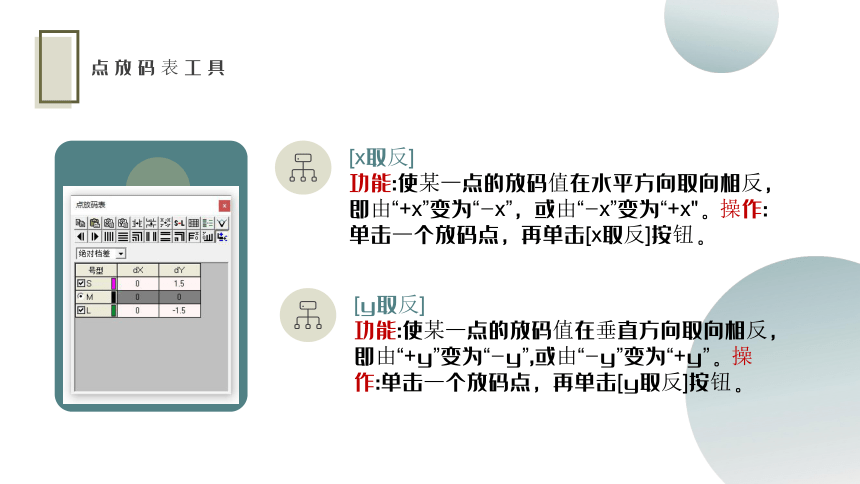

[x取反]
功能:使某一点的放码值在水平方向取向相反，即由“+x”变为“-x”，或由“-x”变为“+x"。操作:单击一个放码点，再单击[x取反]按钮。
[y取反]
功能:使某一点的放码值在垂直方向取向相反，即由“+y”变为“-y”,或由“-y”变为“+y”。操作:单击一个放码点，再单击[y取反]按钮。
点放码表工具

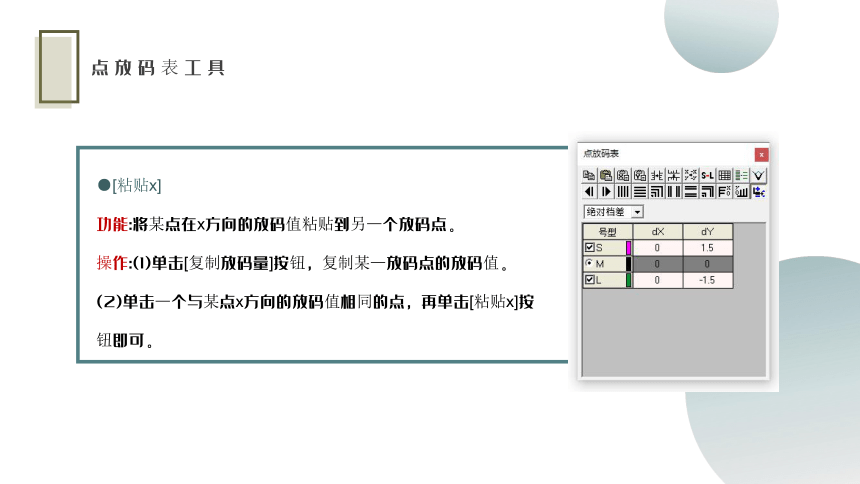

●[粘贴x]
功能:将某点在x方向的放码值粘贴到另一个放码点。
操作:(1)单击[复制放码量]按钮，复制某一放码点的放码值。
(2)单击一个与某点x方向的放码值相同的点，再单击[粘贴x]按钮即可。
点放码表工具

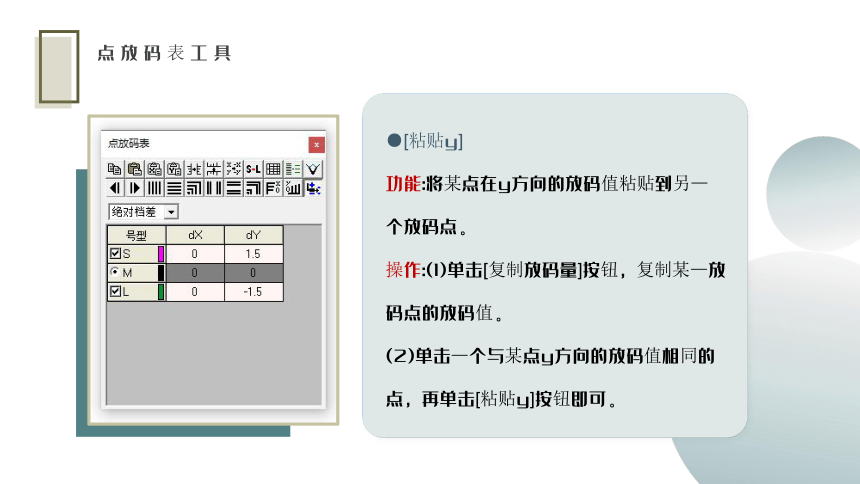

●[粘贴y]
功能:将某点在y方向的放码值粘贴到另一个放码点。
操作:(1)单击[复制放码量]按钮，复制某一放码点的放码值。
(2)单击一个与某点y方向的放码值相同的点，再单击[粘贴y]按钮即可。
点放码表工具
●[XY取反]
功能:使某一点的放码值在水水平方向和垂直方向都取反。
操作方法:单击一个放码点，再单击[XY取反]按钮。
●[根据档差类型显示号型名称]
功能:没选中该按钮时，显示号型规格表中的各码名称。选中该按钮时，还可以从下拉菜单中选择“相对档差”、“‘绝对档差”、“从小到大”来显示不同的号型名称。
点放码表工具
[所有组]
功能:应用于分组放码。在放码时，如果未选中该按钮，放码指令只对本组有效。如果选中该按钮，所有组全部放码。
[只显示组基码]
功能:应用于分组放码。当选中时该按钮，点放码表号型下只显示基码组。非选中状态下，基码组与组内其他码全部显示。
点放码表工具
●[角度放码]
功能:更改放码坐标轴的角度。在本软件中，工作区内的坐标轴默认为水平和垂直方向，如果要更改坐标轴方向就要使用该工具。
操作:(1)单击该按钮，工作区的放码点会出现坐标轴，在点放码表出现角度文本框，输入坐标轴要旋转的角度。(2)也可以单击按钮，弹出下拉菜单，选择其中的内容，设定坐标轴的角度。
点放码表工具
●[前一放码点]
功能:选择前一个放码点。
操作:(1)用[选择纸样控制点]单击一个点。(2)单击[前一放码点]按钮，系统按逆时针方向选中下一个放码点。
点放码表工具
[后一放码点]
功能:选择后一个放码点。
操作:(1)用[选择纸样控制点]单击一个点。(2)单击[后一放码点]按钮，系统按顺时针方向选中下一个放码点。
●[XY相等]
功能:使某点在x、y方向上均等放码。
操作:(1)用[选择纸样控制点]单击某一个放码点。
(2)在[点放码表]对话框中输入放码值，再单击该按钮即可。
点放码表工具
[x不等距]
功能:使某点在x方向上放码，用于各号型的放码值不一定相等的情况。操作:(1)用[选择纸样控制点]单击某一个放码点。(2)在[点放码表]对话框中输入每个号型不同方向的放码值，再单击该按钮即可。
[y不等距]
功能:使某点在y方向上放码，用于各号型的放码值不定相等的情况。操作:(1)用[选择纸样控制点]单击某一个放码点。(2)在[点放码表]对话框中输入每个号型不同方向的放码值，再单击该按钮即可。
点放码表工具
●[y等于零]
功能:将某点垂直方向的放码值变为零。
操作:(1)用[选择纸样控制点]单击某一个放码点。(2)在[点放码表]对话框中输入放码值，再单击该按钮即可。
●[自动判断量正负]
功能:选中该图标时，不论输入的放码量是正数还是负数，计算机会自动判断出正负。
点放码表工具
本课程
主要学习方法
我们讲解了[点放码表]中工具的使用方法，在后面的学习中，我们将在具体的成衣放码中应用。
