女装上衣原型（二）前片
开创时代精品
领导时尚潮流
女装上衣原型

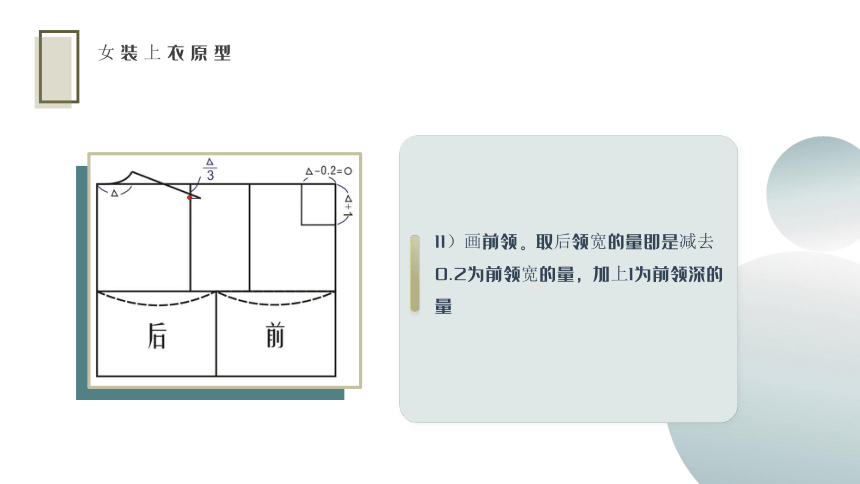

11）画前领。取后领宽的量即是减去0.2为前领宽的量，加上1为前领深的量
女装上衣原型

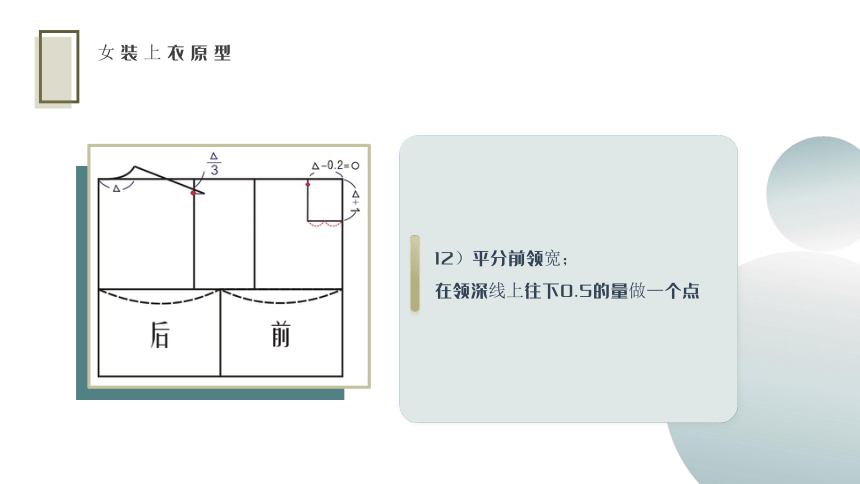

12）平分前领宽；
在领深线上往下0.5的量做一个点
女装上衣原型

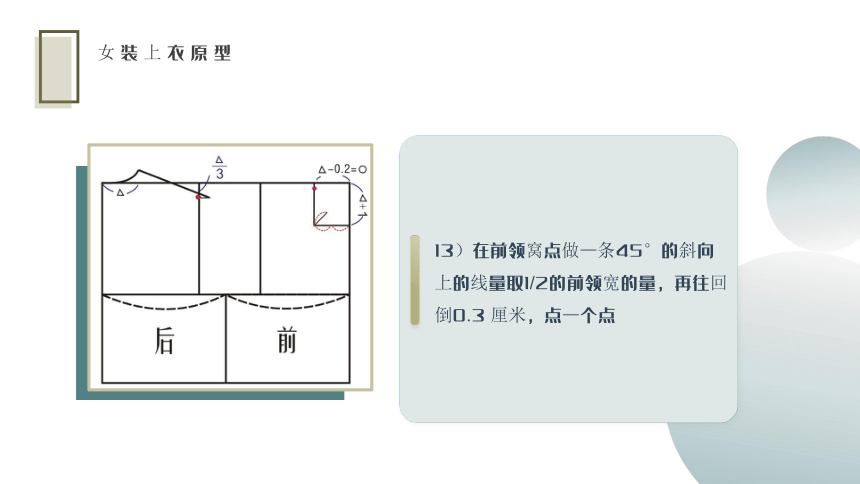

13）在前领窝点做一条45°的斜向上的线量取1/2的前领宽的量，再往回倒0.3 厘米，点一个点
女装上衣原型

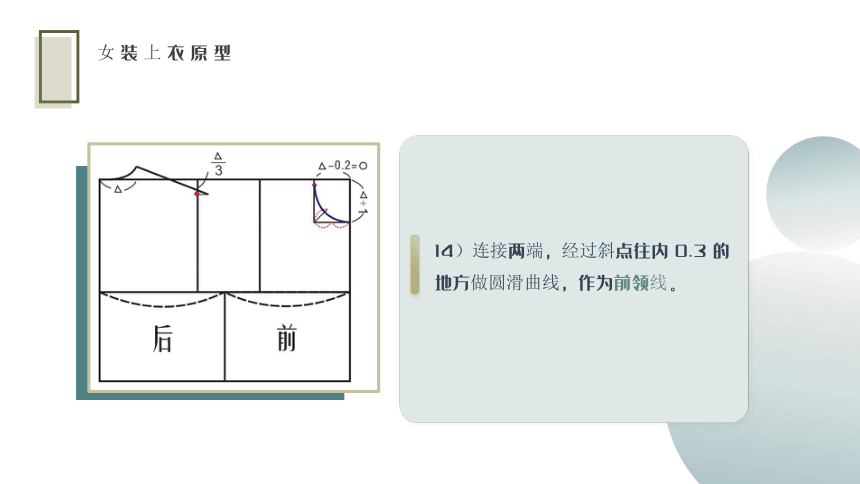

14）连接两端，经过斜点往内 0.3 的地方做圆滑曲线，作为前领线。

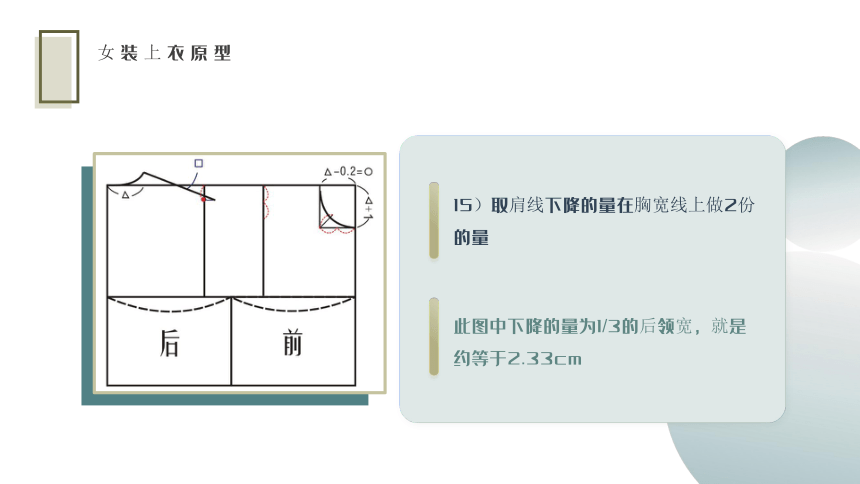

15）取肩线下降的量在胸宽线上做2份的量
此图中下降的量为1/3的后领宽，就是约等于2.33cm
女装上衣原型
女装上衣原型

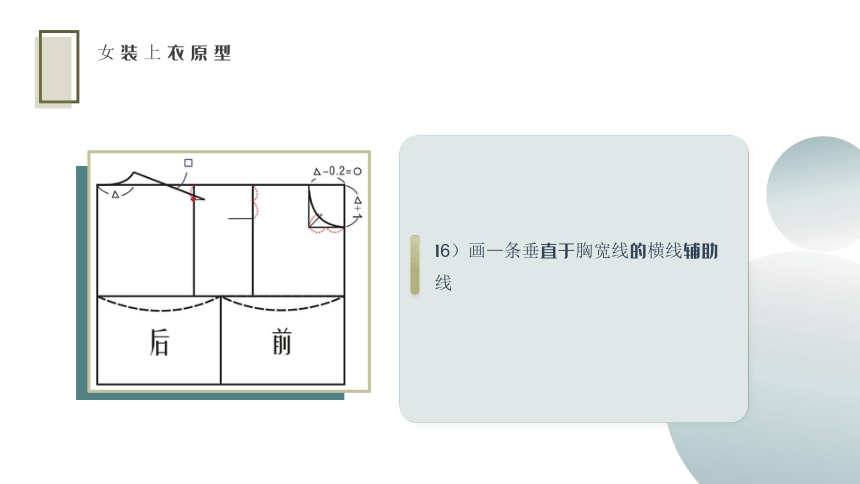

16）画一条垂直于胸宽线的横线辅助线
女装上衣原型

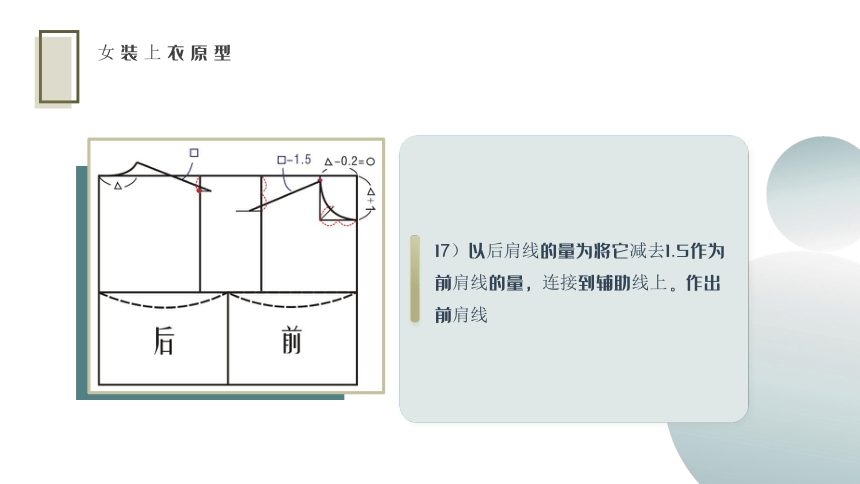

17）以后肩线的量为将它减去1.5作为前肩线的量，连接到辅助线上。作出前肩线
女装上衣原型
18）平分胸宽线上剩余的部分
女装上衣原型
19）在平分中点往下3厘米画一个点，做出前符合点。
20）经过前符合点做圆顺的曲线，作为前袖笼线。
女装上衣原型
21）平分背宽线剩余的量，向下3厘米，做出后符合点。
女装上衣原型
22）将侧缝辅助与背宽线之间的量等分；然后取一份的量，45度斜向上，做一辅助点；
女装上衣原型
然后经过后符合点和辅助点，到侧缝线画圆顺的曲线作为后袖笼线。
23）平分胸宽线到前中线部分，向侧缝方向0.7的量，做垂直线，经过底边再延伸，延伸的部分为刚才平分背宽到侧缝之间的量的一份。
女装上衣原型
24）向下4厘米，
做BP点
女装上衣原型
25）在侧缝辅助线往后中线方向，2厘米的量。
女装上衣原型
26）连接底边的线条，作为前腰线。
女装上衣原型
27）用粗一号的线条将前片和后片的轮廓线描出来，完成原型的制图。
女装上衣原型
女装上衣原型
28）原型的完整制图
