女装上衣原型（一）后片
开创时代精品
领导时尚潮流
女装上衣原型

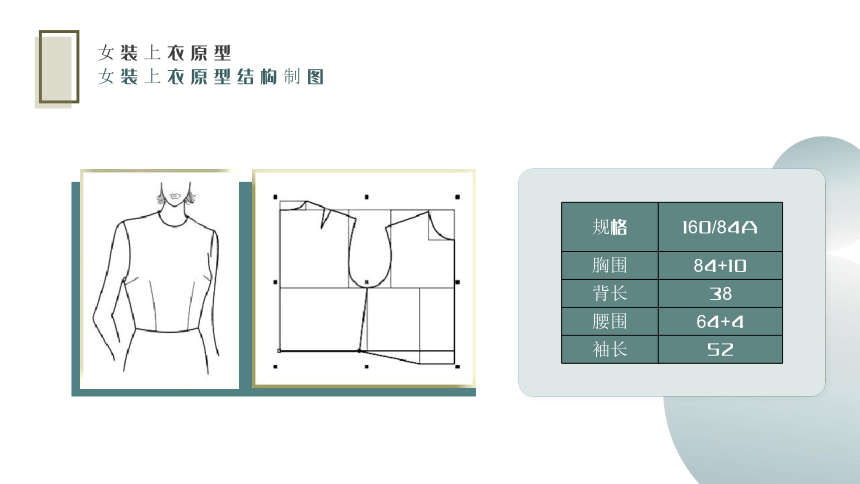

女装上衣原型结构制图
规格 160/84A
胸围 84+10
背长 38
腰围 64+4
袖长 52

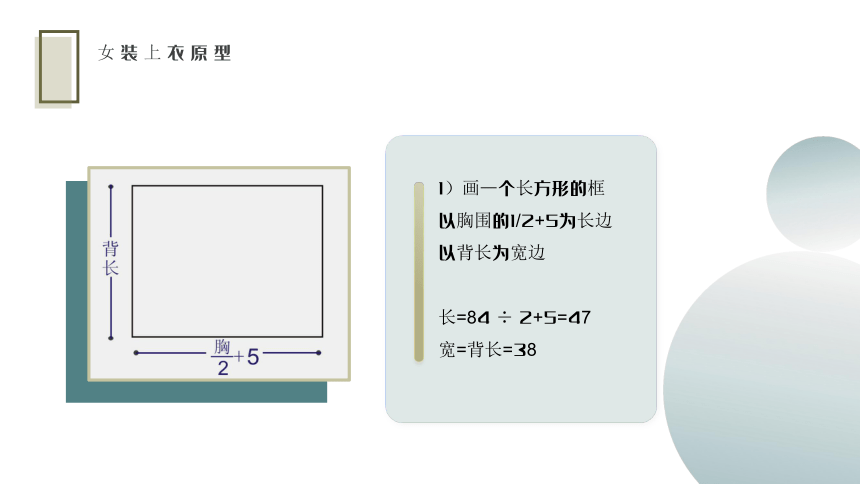

1）画一个长方形的框
以胸围的1/2+5为长边
以背长为宽边
长=84 ÷ 2+5=47
宽=背长=38
女装上衣原型
女装上衣原型

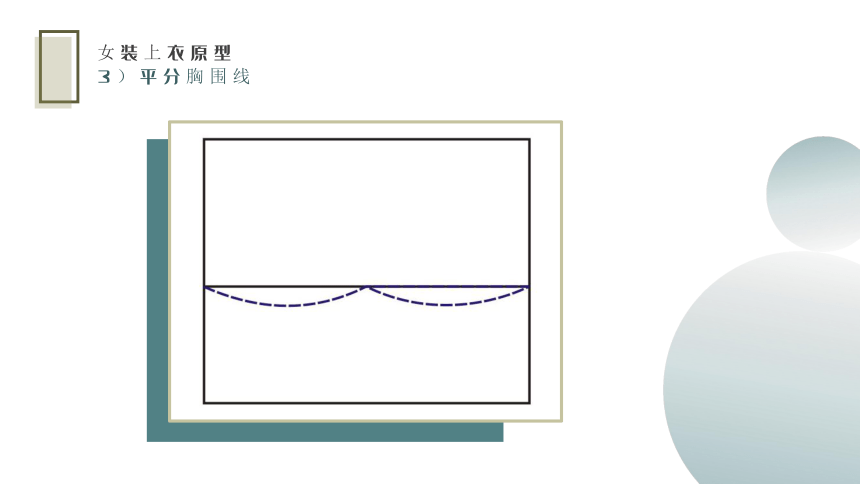

3）平分胸围线

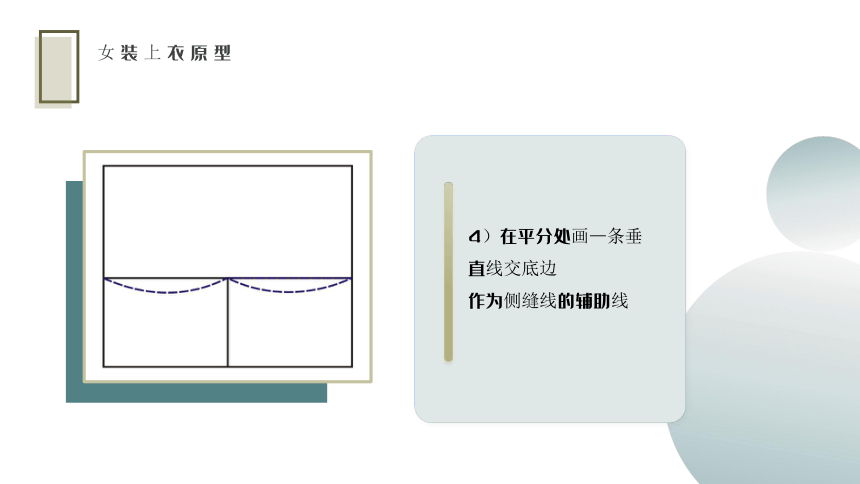

4）在平分处画一条垂直线交底边
作为侧缝线的辅助线
女装上衣原型
5）从一端顶点量取胸围的1/6+4.5的量，做垂直于胸围线的直线，为背宽线；
从另一端顶点量取胸围的1/6+3的量，做垂直于胸围线的直线，为胸宽线
84÷6+4.5=18.5
84÷6+3=17
女装上衣原型
女装上衣原型
标注上后中线和前中线
6）找后领宽，
取胸围的1/12（B/20
+2.9）在后中线找出这个点
84÷12=7
84÷20+2.9=7
女装上衣原型
7）将后领宽的长度设为 ，在这个点上，取 的量的1/3向上，垂直画出直线
7÷3≈2.33
女装上衣原型
8）连接两个端点，
画出圆顺的曲线，
即为后领线
女装上衣原型
9）找后肩点
在背宽线向下找出后领宽即是 的1/3的量，点一个点，在这个点垂直背宽线做一条横的辅助线
横出2厘米的冲肩量
女装上衣原型
10）连接两个端点，画出直线，即为后肩线
女装上衣原型
