女西裤CAD制图（一）
开创时代精品
领导时尚潮流

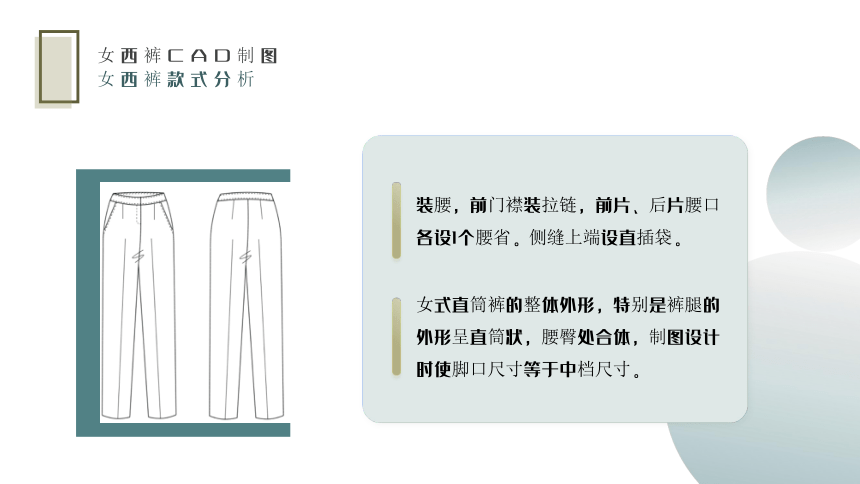

装腰，前门襟装拉链，前片、后片腰口各设1个腰省。侧缝上端设直插袋。
女式直筒裤的整体外形，特别是裤腿的外形呈直筒状，腰臀处合体，制图设计时使脚口尺寸等于中档尺寸。
女西裤CAD制图
女西裤款式分析
女西裤规格尺寸
女西裤CAD制图
女西裤款式分析

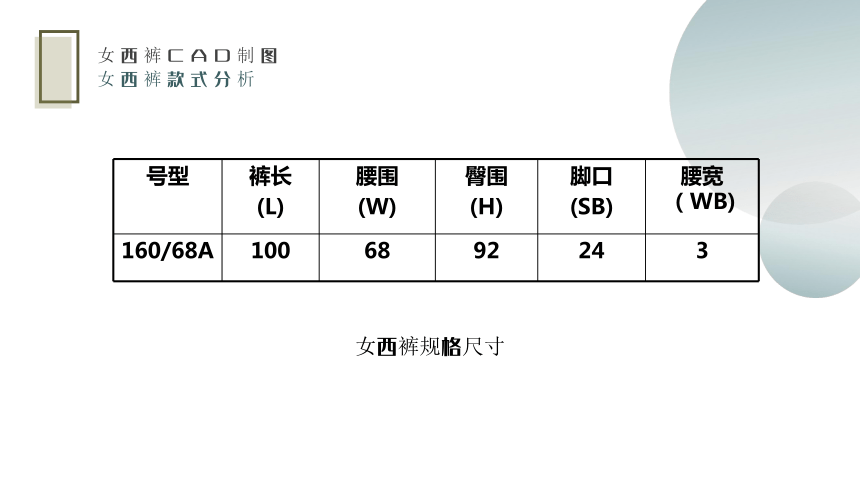

号型 裤长 (L) 腰围 (W) 臀围 (H) 脚口 (SB) 腰宽（WB)
160/68A 100 68 92 24 3
前片侧腰口劈势取2～3cm；前门襟上端劈势取0～1cm。
后片侧腰口取劈势0.5cm。
女西裤CAD制图
女西裤制图要领
前后片腰省、褶量计算方法：前片两个腰宽点之间的实际距离-(W/4-1)。
后片腰省量计算方法：后片两个腰宽点之间的实际距离-(W/4+1)。为了使裤子腰臀部位合体，通常将前、后片的腰臀差设计成省而不是褶。
女西裤CAD制图
女西裤制图要领
女西裤CAD制图（二）
开创时代精品
领导时尚潮流
女西裤CAD制图
女西裤结构图
女西裤CAD制图
女西裤零部件结构
前片侧腰口劈势取2～3cm；前门襟上端劈势取0～1cm。
后片侧腰口取劈势0.5cm。
女西裤CAD制图
女西裤制图要领
前后片腰省、褶量计算方法：前片两个腰宽点之间的实际距离-(W/4-1)。
后片腰省量计算方法：后片两个腰宽点之间的实际距离-(W/4+1)。为了使裤子腰臀部位合体，通常将前、后片的腰臀差设计成省而不是褶。
女西裤CAD制图
女西裤制图要领
