服装CAD
男装原型后片结构
开创时代精品
领导时尚潮流
服装CAD
男装原型
男装原型尺寸：
号型：170/92A
胸围（B）：92+16（放松量）
背长(BL)：42.5
01
02
服装CAD
男装原型作基础线

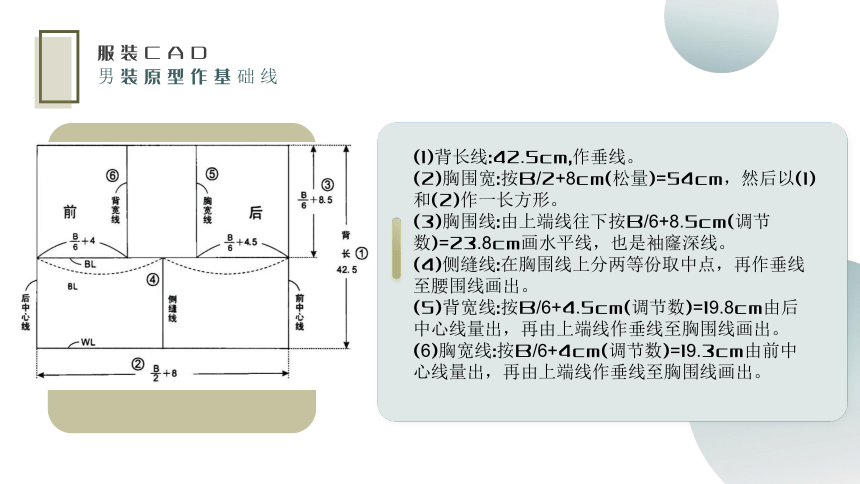

(1)背长线:42.5cm,作垂线。
(2)胸围宽:按B/2+8cm(松量)=54cm，然后以(1)和(2)作一长方形。
(3)胸围线:由上端线往下按B/6+8.5cm(调节数)=23.8cm画水平线，也是袖窿深线。
(4)侧缝线:在胸围线上分两等份取中点，再作垂线至腰围线画出。
(5)背宽线:按B/6+4.5cm(调节数)=19.8cm由后中心线量出，再由上端线作垂线至胸围线画出。
(6)胸宽线:按B/6+4cm(调节数)=19.3cm由前中心线量出，再由上端线作垂线至胸围线画出。
服装CAD
男装原型作基础线

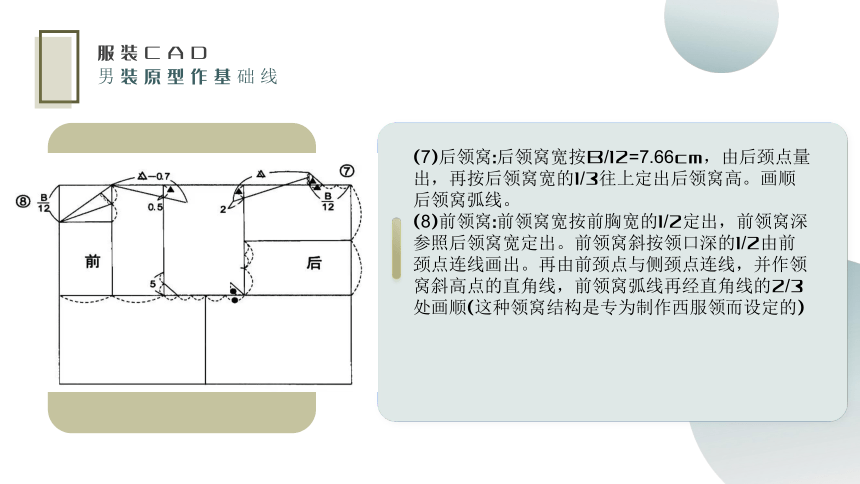

(7)后领窝:后领窝宽按B/12=7.66cm，由后颈点量出，再按后领窝宽的1/3往上定出后领窝高。画顺后领窝弧线。
(8)前领窝:前领窝宽按前胸宽的1/2定出，前领窝深参照后领窝宽定出。前领窝斜按领口深的1/2由前颈点连线画出。再由前颈点与侧颈点连线，并作领窝斜高点的直角线，前领窝弧线再经直角线的2/3处画顺(这种领窝结构是专为制作西服领而设定的)
服装CAD
男装原型画轮廓线

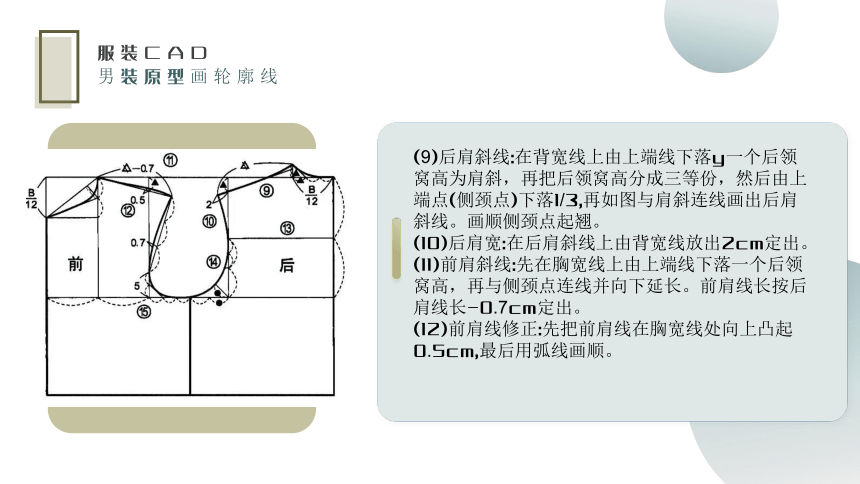

(9)后肩斜线:在背宽线上由上端线下落y一个后领窝高为肩斜，再把后领窝高分成三等份，然后由上端点(侧颈点)下落1/3,再如图与肩斜连线画出后肩斜线。画顺侧颈点起翘。
(10)后肩宽:在后肩斜线上由背宽线放出2cm定出。
(11)前肩斜线:先在胸宽线上由上端线下落一个后领窝高，再与侧颈点连线并向下延长。前肩线长按后肩线长-0.7cm定出。
(12)前肩线修正:先把前肩线在胸宽线处向上凸起0.5cm,最后用弧线画顺。
服装CAD
男装原型画轮廓线

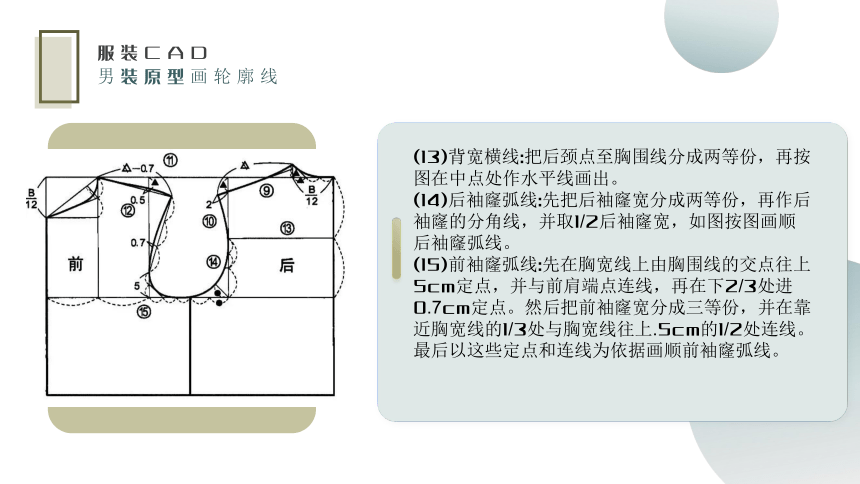

(13)背宽横线:把后颈点至胸围线分成两等份，再按图在中点处作水平线画出。
(14)后袖窿弧线:先把后袖窿宽分成两等份，再作后袖窿的分角线，并取1/2后袖窿宽，如图按图画顺后袖窿弧线。
(15)前袖窿弧线:先在胸宽线上由胸围线的交点往上5cm定点，并与前肩端点连线，再在下2/3处进0.7cm定点。然后把前袖窿宽分成三等份，并在靠近胸宽线的1/3处与胸宽线往上.5cm的1/2处连线。最后以这些定点和连线为依据画顺前袖窿弧线。
服装CAD
男装原型结构图
服装CAD
男装原型
男装原型尺寸：
胸围（B）：92+20（放松量）
背长(BL)：42.5
袖长：59
袖窿：55
01
02
服装CAD
男装原型
服装CAD
男装原型
服装CAD
男装原型
服装CAD
男装原型
服装CAD
男装原型
第三代男装标准基本纸样
服装CAD
两片袖的绘制
1、 由袖窿深线向上AH/3+0.7确定袖山高
2、 袖窿深线向上2.5厘米处确定对位点
3、 由对位点至横背宽线量取AH/2-3～3.5确定袖宽
4、 袖宽的等分点向后2厘米确定袖山高点
服装CAD
两片袖的绘制
5、 由袖山高点量取袖长+1确定袖长
6、 做垂线，量取袖口/2
7、 对位点至袖口线二等分，向上1厘米做肘线
服装CAD
两片袖的绘制
两片袖袖山吃势与袖窿对位
服装CAD
两片袖的绘制
1:5男装原型制图
作业：
服装CAD
男装原型
