裙子原型CAD制版（二）
开创时代精品
领导时尚潮流
裙子原型CAD制版
裙子结构线名称
裙子原型CAD制版
裙子主要控制部位的设计

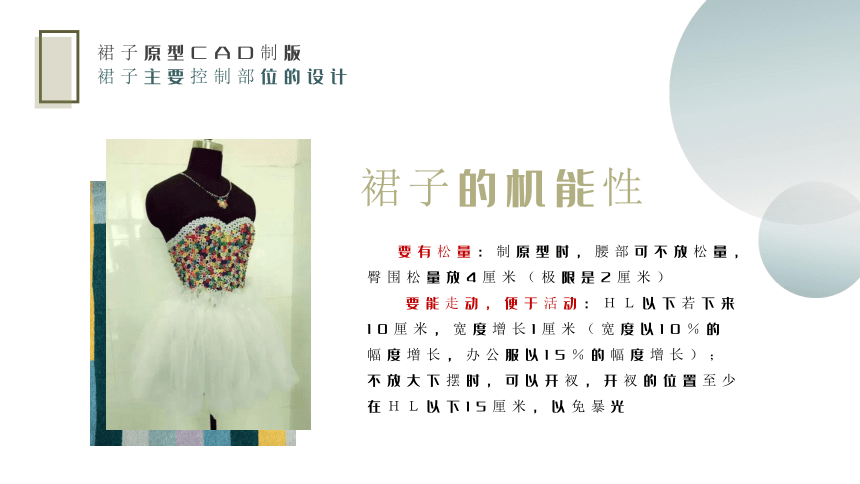

裙子的机能性
要有松量：制原型时，腰部可不放松量，臀围松量放4厘米（极限是2厘米）
要能走动，便于活动：ＨＬ以下若下来10厘米，宽度增长1厘米（宽度以10％的幅度增长，办公服以15％的幅度增长）；不放大下摆时，可以开衩，开衩的位置至少在ＨＬ以下15厘米，以免暴光

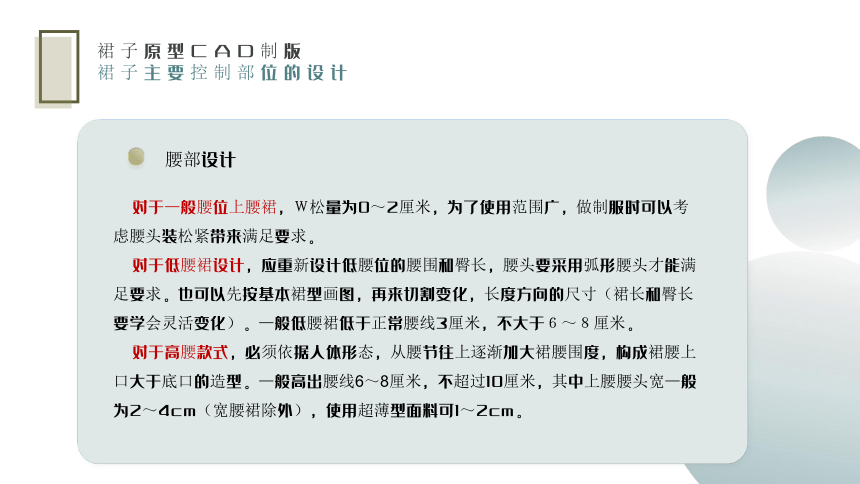

腰部设计
对于一般腰位上腰裙，Ｗ松量为0～2厘米，为了使用范围广，做制服时可以考虑腰头装松紧带来满足要求。
对于低腰裙设计，应重新设计低腰位的腰围和臀长，腰头要采用弧形腰头才能满足要求。也可以先按基本裙型画图，再来切割变化，长度方向的尺寸（裙长和臀长要学会灵活变化）。一般低腰裙低于正常腰线3厘米，不大于６～８厘米。
对于高腰款式，必须依据人体形态，从腰节往上逐渐加大裙腰围度，构成裙腰上口大于底口的造型。一般高出腰线6～8厘米，不超过10厘米，其中上腰腰头宽一般为2～4cm（宽腰裙除外），使用超薄型面料可1～2cm。
裙子原型CAD制版
裙子主要控制部位的设计

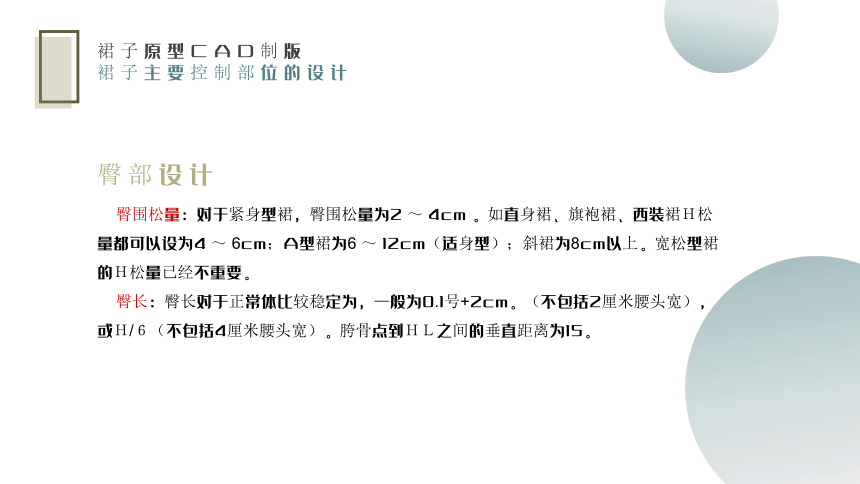

臀围松量：对于紧身型裙，臀围松量为2 ～ 4cm 。如直身裙、旗袍裙、西装裙Ｈ松量都可以设为4 ～ 6cm；A型裙为6 ～ 12cm（适身型）；斜裙为8cm以上。宽松型裙的Ｈ松量已经不重要。
臀长：臀长对于正常体比较稳定为，一般为0.1号+2cm。（不包括2厘米腰头宽），或Ｈ/６（不包括4厘米腰头宽）。胯骨点到ＨＬ之间的垂直距离为15。
臀部设计
裙子原型CAD制版
裙子主要控制部位的设计
摆围是指裙子下摆的周长，它是三个围度中表现最丰富、变化最大的部位。裙摆的大小，取决于人体下肢运动的范围和幅度，一般随裙长的增加而增加。通常裙摆越大越便于下肢运动，如芭蕾舞演员大幅度跳跃动作，可采用360度角的裙摆。反之，裙摆越小越限制运动幅度，裙摆小到一定程度，需设开衩来增大运动范围。
摆围设计
裙子原型CAD制版
裙子主要控制部位的设计
裙子原型CAD制版裙子结构设计
号型 160/64Ａ
裙长（SL） 53
腰围（W） 64+2
臀高 18
臀围（H） 88+4
腰头宽 3
制图规格
裙子原型CAD制版裙子结构设计
裙子基础线
制图步骤
裙子原型CAD制版裙子结构设计
裙子原型法 结构制图
（1）规格制定：净腰围为64cm、净臀围为88cm；腰围放量是2cm、臀围放量4cm，臀长18～20厘米。
（2）后腰中线下落1cm（0.5～1.5），为什么？
为了符合女体后腰部有个凹部的需要，致使裙子着装后腰线不是一条水平线，如果不低落，有可能使裙子着装后显得前短后长。因为人体髋部前有腹峰，靠上；后有臀峰，靠下；侧有髋峰
（3）侧缝起翘0.7cm（0.7～1），为什么？
是因为侧缝裙腰处有劈势，一般劈势越大，起翘越大。
（4）前后臀围大的分配
可以有三种分配方式：前大后小；前小后大；前后相等。
裙子原型CAD制版裙子结构设计
制图分析
一般随前后臀围大的分配而分配，也可以依人体此图为裙子基本型，表示的是符合人体的最基本最简单的图形，这里的臀长指的是人体的WL～HL之间的距离（18～20），具体到款式，臀长会随着裙腰位的高低变化而变化。
裙子原型CAD制版裙子结构设计
前后腰围大的分配
省的设计：省的位置、方向、大小、长度
省的作用是为了解决臀腰差。省的大小是根据臀腰差量来设计的。H-W=侧缝劈势+所有省量之和。一般单个裙省大小1.5～3。当臀腰差在24cm以上时，前后半片各收两个省；臀腰差在24cm以下时，前后半片各收一个省。单省省量不超过3厘米。（一般前片单个省不超过2.5厘米）
裙子原型CAD制版基础裙结构
号型 160/64Ａ
裙长（SL） 60
腰围（W） 64+2
臀高 18
臀围（H） 88+4
腰头宽 3
