富怡服装CAD软件
设计工具栏
设计工具栏

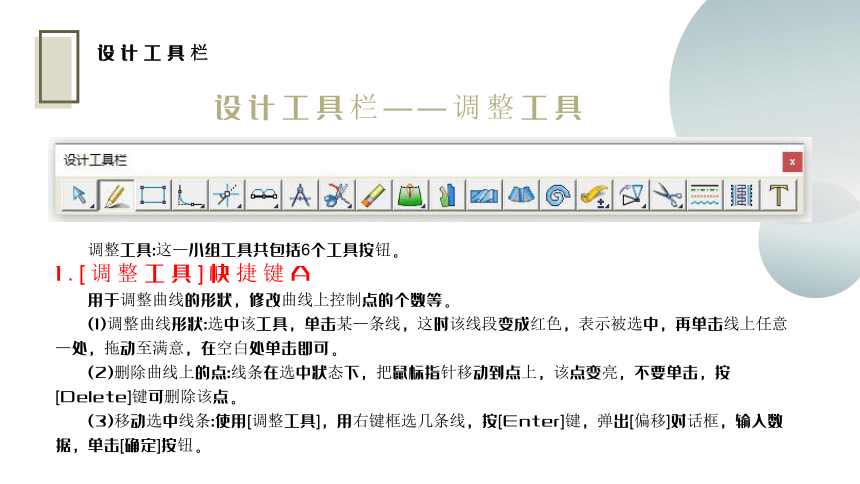

设计工具栏——调整工具
调整工具:这一小组工具共包括6个工具按钮。
1.[调整工具]快捷键A
用于调整曲线的形状，修改曲线上控制点的个数等。
(1)调整曲线形状:选中该工具，单击某一条线，这时该线段变成红色，表示被选中，再单击线上任意一处，拖动至满意，在空白处单击即可。
(2)删除曲线上的点:线条在选中状态下，把鼠标指针移动到点上，该点变亮，不要单击，按[Delete]键可删除该点。
(3)移动选中线条:使用[调整工具]，用右键框选几条线，按[Enter]键，弹出[偏移]对话框，输入数据，单击[确定]按钮。

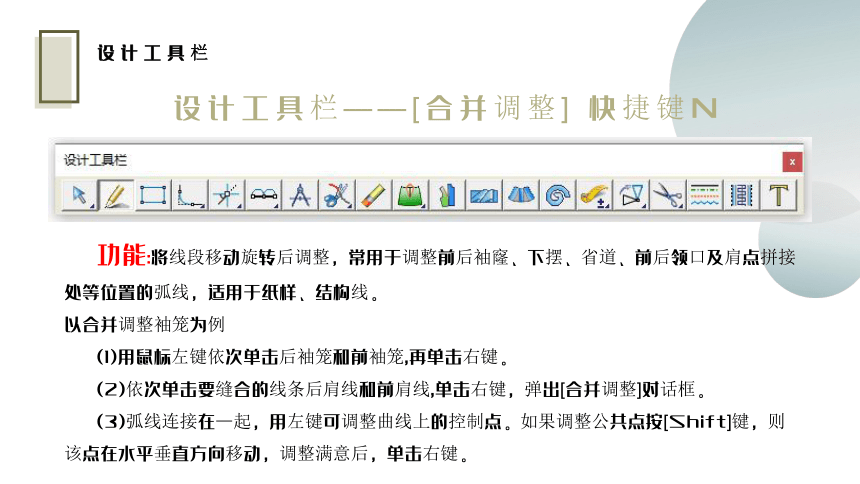

功能:将线段移动旋转后调整，常用于调整前后袖窿、下摆、省道、前后领口及肩点拼接处等位置的弧线，适用于纸样、结构线。
以合并调整袖笼为例
(1)用鼠标左键依次单击后袖笼和前袖笼,再单击右键。
(2)依次单击要缝合的线条后肩线和前肩线,单击右键，弹出[合并调整]对话框。
(3)弧线连接在一起，用左键可调整曲线上的控制点。如果调整公共点按[Shift]键，则该点在水平垂直方向移动，调整满意后，单击右键。
设计工具栏
设计工具栏——[合并调整] 快捷键N

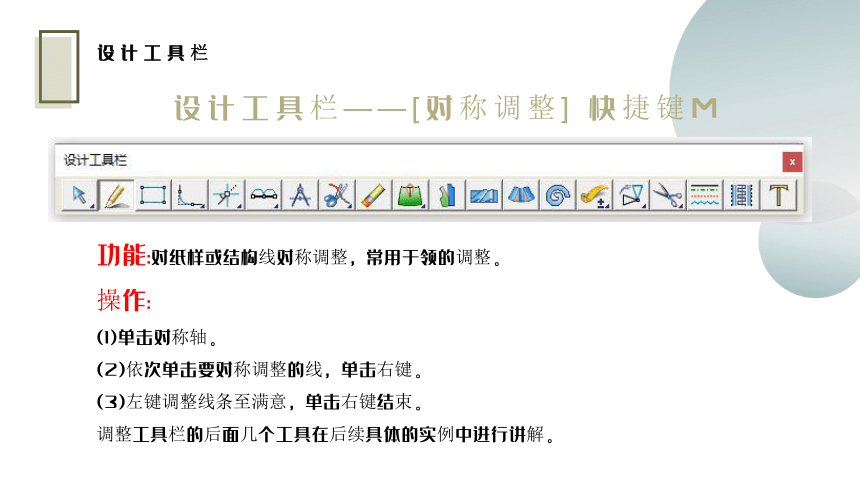

功能:对纸样或结构线对称调整，常用于领的调整。
操作:
(1)单击对称轴。
(2)依次单击要对称调整的线，单击右键。
(3)左键调整线条至满意，单击右键结束。
调整工具栏的后面几个工具在后续具体的实例中进行讲解。
设计工具栏
设计工具栏——[对称调整] 快捷键M
在两条不平行的线上画圆角，用于制作西服前片底摆、圆角口袋，适用于纸样、结构线。
功能
[圆角]
[圆角]
(1)用该工具分别单击或框选要做圆角的两条线，
(2)在线上移动指针，再左键单击，弹出[顺滑连角]对话框，输入数据，单击[确定]按钮即可，切角被删除。
(3)在移动鼠标时，如果单击右键，再左键单击，弹出[顺滑连角]对话框，输入数据，单击[确定]按钮，可以保留切角。
操作
设计工具栏

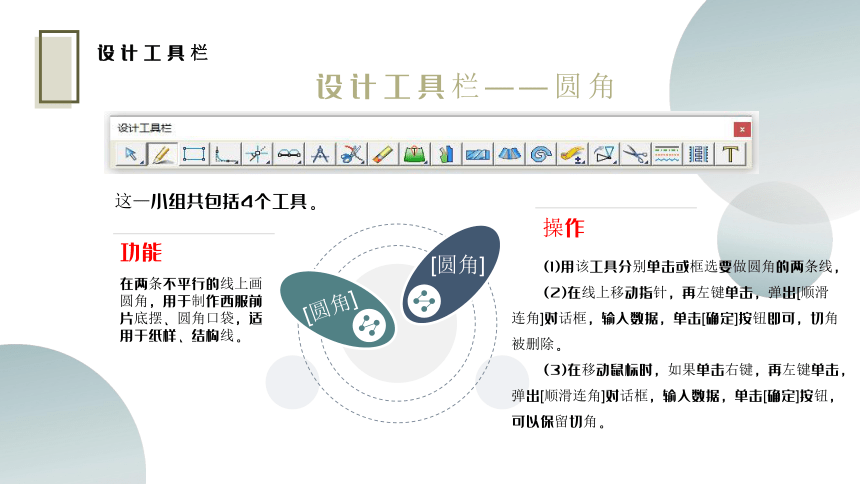

设计工具栏——圆角
这一小组共包括4个工具。
设计工具栏

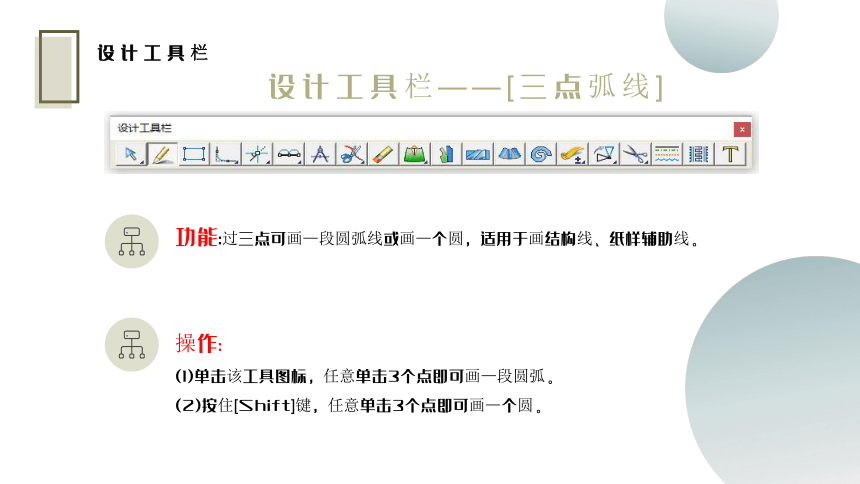

设计工具栏——[三点弧线]
功能:过三点可画一段圆弧线或画一个圆，适用于画结构线、纸样辅助线。
操作:
(1)单击该工具图标，任意单击3个点即可画一段圆弧。
(2)按住[Shift]键，任意单击3个点即可画一个圆。

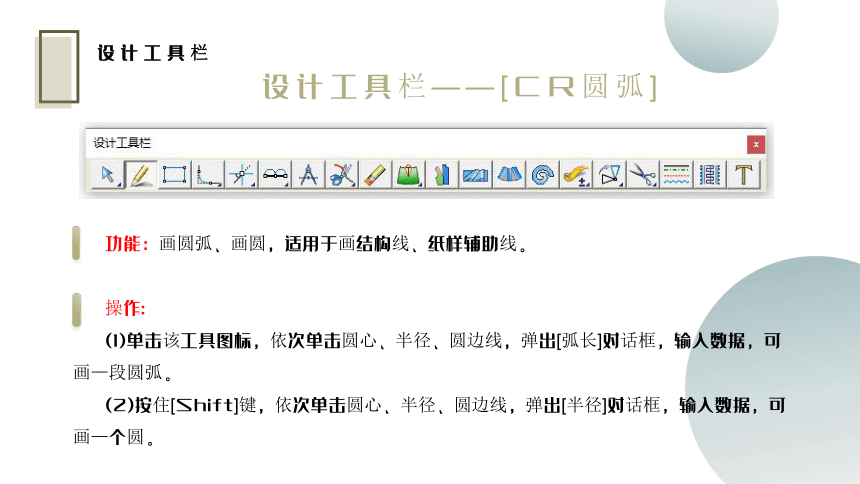

功能：画圆弧、画圆，适用于画结构线、纸样辅助线。
操作:
(1)单击该工具图标，依次单击圆心、半径、圆边线，弹出[弧长]对话框，输入数据，可画一段圆弧。
(2)按住[Shift]键，依次单击圆心、半径、圆边线，弹出[半径]对话框，输入数据，可画一个圆。
设计工具栏
设计工具栏——[CR圆弧]
在两条不平行的线上画圆角，用于制作西服前片底摆、圆角口袋，适用于纸样、结构线。
功能
[圆角]
[圆角]
(1)用该工具分别单击或框选要做圆角的两条线，
(2)在线上移动指针，再左键单击，弹出[顺滑连角]对话框，输入数据，单击[确定]按钮即可，切角被删除。
(3)在移动鼠标时，如果单击右键，再左键单击，弹出[顺滑连角]对话框，输入数据，单击[确定]按钮，可以保留切角。
操作
设计工具栏
设计工具栏——[椭圆]
这一小组共包括4个工具。
设计工具栏
设计工具栏——[椭圆]
用该工具在工作区单击，移动画出椭圆再单击，弹出[椭圆]对话框，输入数据完成。
设计工具栏
设计工具栏——角度线
1.[角度线]快捷键L
功能:画角度线、切线。
操作: (1)使用该工具，单击线，再单击线上一点，出现两条互相垂直的绿色坐标线，按[Shift]键，切换两种不同角度的坐标线。
(2)这时单击右键，切换不同的角度起始边。
(3)单击弹出[角度线]对话框，输入数据，单击[确定]按钮。
(4)使用该工具时，按[Shift]键，切换到画切线状态，单击弧线，再单击弧线上某一个点，移动鼠标可画出切线，再单击，弹出[长度]对话框，输入数据，单击[确定]按钮。
2.[点到圆或两圆之间的切线]可在结构线上操作也可以在纸样的辅助线上操作。
操作:单击点或圆，再单击另一个圆，可画出点到圆或两个圆之间的切线。
1.[等份规]快捷键D
等份
规
(1)在快捷工具栏输入等份数，鼠标单击要等份的线即可。
(2)如果在线上单击右键，表示线条等份后出现等份线或等份点。
(3)按[Shift]键，单击线上的某个点，移动鼠标出现两个对称点，单击，弹出[线上反向等分点]对话框，输入数据，可以画出两个等距点。
操作
设计工具栏
设计工具栏——等份规
这一小组包括两个工具。
等份
规
等份
规
等分直线或曲线
功能
设计工具栏
设计工具栏——[点]快捷键P
功能：在线上加点或空白处加点，适用于纸样、结构线。
操作：在空白处单击，或者在线上单击，弹出[点的位置]对话框，输入数据，单击[确定]按钮。
设计工具栏
设计工具栏——[圆规]快捷键C
单圆规：画从某点到一条线上的定长直线。常用于画肩斜线、袖窿深、裤子后腰、袖山斜线等。单击某一点，再单击另一条线，弹出[单圆规]对话框，输入数据，单击[确定]按钮。
双圆规：通过指定两点，画出两条指定长度的线。常用于画袖山斜线、西装驳头等。单击某一点，再单击另一个点，弹出[双圆规]对话框，输入数据，单击[确定]按钮。
今天学习了设计工具栏中调整工具、矩形、等份规等工具的使用方法。大家课后要多加练习，熟练应用。今天的课就到这里，谢谢大家，下次课再见。
