富怡服装CAD软件
纸样工具栏介绍（二）
纸样工具栏

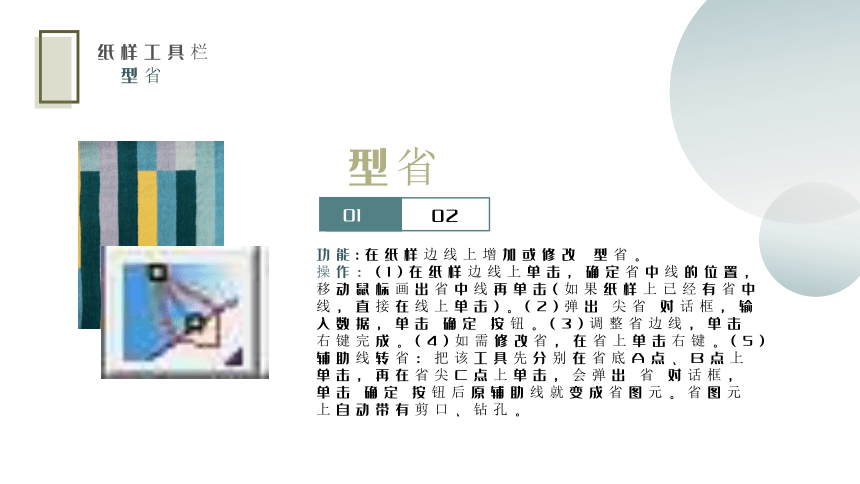

[V型省]
[V型省]
功能:在纸样边线上增加或修改V型省。
操作：(1)在纸样边线上单击，确定省中线的位置，移动鼠标画出省中线再单击(如果纸样上已经有省中线，直接在线上单击)。(2)弹出[尖省]对话框，输入数据，单击[确定]按钮。(3)调整省边线，单击右键完成。(4)如需修改省，在省上单击右键。(5)辅助线转省：把该工具先分别在省底A点、B点上单击，再在省尖C点上单击，会弹出[省]对话框，单击[确定]按钮后原辅助线就变成省图元。省图元上自动带有剪口、钻孔。
02
01
02
纸样工具栏
[V型省]

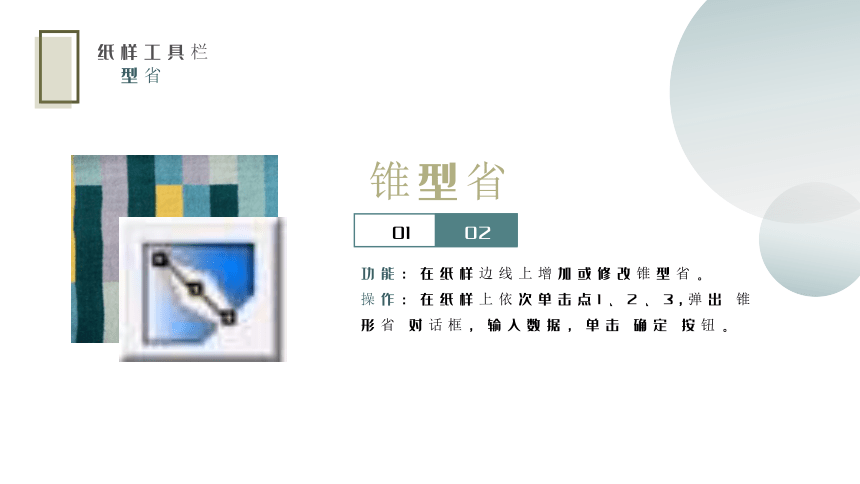

[锥型省]
功能：在纸样边线上增加或修改锥型省。
操作：在纸样上依次单击点1、2、3,弹出[锥形省]对话框，输入数据，单击[确定]按钮。
01
02
功能:一个纸样的边线在另一个纸样的边线上行走，可调整内部线对接是否准确或圆顺，也可以加剪口。
操作：(1)单击对应点A、B,两个纸样拼在一起，弹出[行走比拼]对话框，按[Ctrl]键可以切换不同的边线。(2)单击拼接的边线，纸样会根据拼接线移动，这时可以加剪口，或者调整辅助线。(3)单击右键结束。
纸样工具栏
[比拼行走]

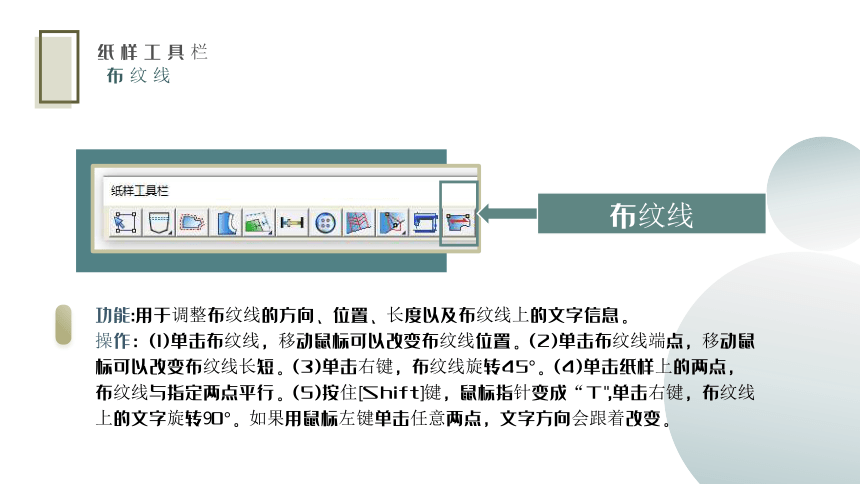

功能:用于调整布纹线的方向、位置、长度以及布纹线上的文字信息。
操作：(1)单击布纹线，移动鼠标可以改变布纹线位置。(2)单击布纹线端点，移动鼠标可以改变布纹线长短。(3)单击右键，布纹线旋转45°。(4)单击纸样上的两点，布纹线与指定两点平行。(5)按住[Shift]键，鼠标指针变成“T",单击右键，布纹线上的文字旋转90°。如果用鼠标左键单击任意两点，文字方向会跟着改变。
纸样工具栏
[布纹线]
布纹线

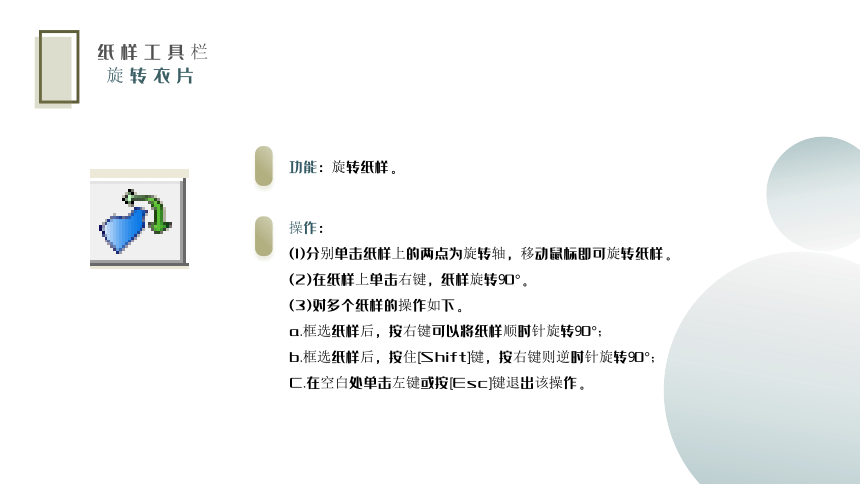

功能：旋转纸样。
纸样工具栏
[旋转衣片]
操作：
(1)分别单击纸样上的两点为旋转轴，移动鼠标即可旋转纸样。
(2)在纸样上单击右键，纸样旋转90°。
(3)对多个纸样的操作如下。
a.框选纸样后，按右键可以将纸样顺时针旋转90°；
b.框选纸样后，按住[Shift]键，按右键则逆时针旋转90°；
C.在空白处单击左键或按[Esc]键退出该操作。
纸样工具栏

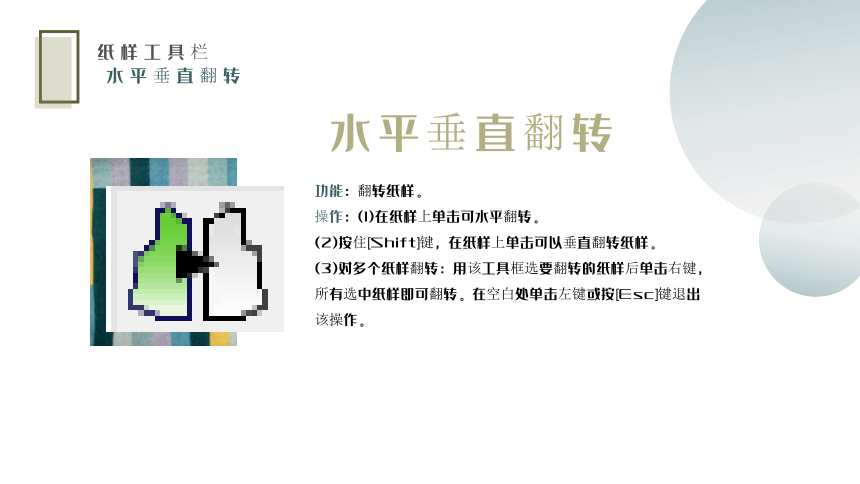

[水平垂直翻转]
[水平垂直翻转]
功能：翻转纸样。
操作：(1)在纸样上单击可水平翻转。
(2)按住[Shift]键，在纸样上单击可以垂直翻转纸样。
(3)对多个纸样翻转：用该工具框选要翻转的纸样后单击右键，所有选中纸样即可翻转。在空白处单击左键或按[Esc]键退出该操作。
纸样工具栏

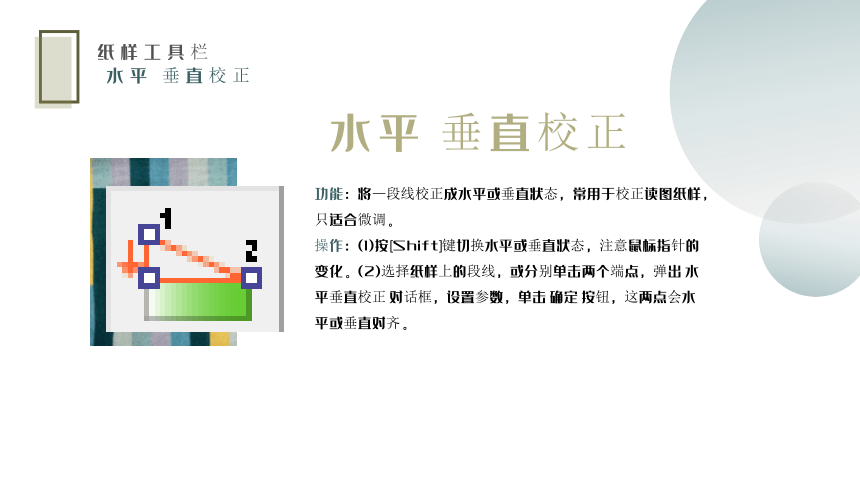

[水平/垂直校正]
[水平/垂直校正]
功能：将一段线校正成水平或垂直状态，常用于校正读图纸样，只适合微调。
操作：(1)按[Shift]键切换水平或垂直状态，注意鼠标指针的变化。(2)选择纸样上的段线，或分别单击两个端点，弹出[水平垂直校正]对话框，设置参数，单击[确定]按钮，这两点会水平或垂直对齐。
纸样工具栏

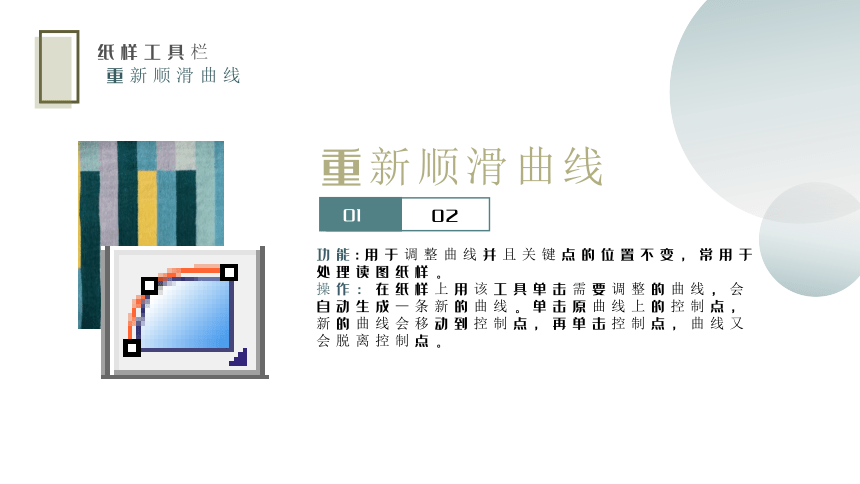

[重新顺滑曲线]
[重新顺滑曲线]
功能:用于调整曲线并且关键点的位置不变，常用于处理读图纸样。
操作：在纸样上用该工具单击需要调整的曲线，会自动生成一条新的曲线。单击原曲线上的控制点，新的曲线会移动到控制点，再单击控制点，曲线又会脱离控制点。
02
01
02
纸样工具栏
[重新顺滑曲线]
[曲线替换]
功能：纸样间的曲线替换，或者将结构线变成纸样边线，也可以将纸样上的辅助线变成边线。
操作：(1)纸样间的曲线替换：单击或框选曲线A(可以选择多条线)，这时单击右键可以变换选中线条的方向，再单击要改变的曲线B。
(2)结构线变成纸样边线：单击结构线上的曲线A,选中曲线A,这时单击右键变换曲线的方向，单击纸样上的点1,按住鼠标到点2再放开，曲线就会替换到纸样上变成边线。(3)纸样上的辅助线变成边线：单击纸样上的辅助线A,再单击右键。
01
02
功能:将一个纸样的边线变为另一个纸样的闭合辅助线。
操作：(1)单击口袋纸样E的点1,不放开鼠标移动到点2再放开；
(2)单击衣片纸样上的点1,不放开鼠标，移动到点2再放开。
纸样工具栏
[纸样变闭合辅助线]
纸样变闭合辅助线
功能:分割纸样。
操作：单击纸样上的分割线，或者任意单击两个边线点画一条分割线，弹出[富怡设计与放码CAD系统]对话框，选择[是]或[否]按钮，纸样即分割成两部分。
纸样工具栏
[分割纸样]
分割纸样
功能:将两个纸样合并成一个纸样，新的纸样可以包含原来的省量或消除省量。
操作：使用该工具时鼠标指针有4种变化，第一组是：...，第二组是：...，按住[Shift]键可以在第一组和第二组之间切换，单击以后，再按[Shift]键可以在同一组的两个图标之间切换。
每个图标代表一种功能，每种功能都有4种操作方法。 方法一：分别单击点A、点C。
方法二：分别单击线AB、线CD。
方法三：单击点A按住移动到点B再放开，单击点C移动到点D再放开。
方法四：分别单击纸样空白处E、F。
用不同的功能得出的结果。
纸样工具栏
[合并纸样]
功能：可以把纸样在关联对称、不关联对称、只显示半几种状态间设置。
关联对称：纸样两边全显示，纸样的一半被颜色填充(调整填充的一边时，另一边关联调整)，绘图时绘整个纸样。
只显示一半：只显示对称的一边，在放码中绘图时只绘-半(排料中会自动展开成整体纸样)。
不关联对称：显示纸样的全部。调整纸样的一一边时，另边不会跟随调整。
纸样工具栏
[纸样对称]
操作：例 (不对称纸样)到 (只显示一半的对称纸样)的操作如下。
(1)选中0纸样对称工具，会弹出[对称纸样]对话框。
(2)选中重图标前的单选钮，在纸样线段AB上单击，根据需要在对话框中勾选合适的选项，就变成对称纸样。
纸样工具栏
[纸样对称]
操作：选中纸样后，只需单击[删除对称轴]按钮即可。
总之，设置前的纸样没有对称轴要设对称，需要在选中对称纸样工具后，单击纸样上对称轴的两点，并在对称框中选择或单击相应的按钮，如果设置前纸样上有对称轴，则先选中纸样再单击对话框
注意：如果纸样的两边不对称，选择对称轴后默认保留面积大的一边。
纸样工具栏
[纸样对称]
[缩水]
功能:根据面料对纸样进行整体缩水处理。针对选中线可进行局部缩水。
01
02
纸样工具栏
[缩水]
03
[缩水]
操作:(1)选择该工具，在工作区空白处单击，弹出[缩水]对话框，选择对应的纸样名，输入数据，单击[确定]按钮。
(2)如果单击某条边线，再单击右键，会弹出[局部缩水]对话框，输入数据，单击[确定]按钮。
01
02
纸样工具栏
[缩水]
03
[缩水]
说明:1.整体缩水能记忆旧缩水率，并且可以更改或去掉缩水率。如：原先加了5%的缩水率，换新布料后，缩水率为7%，那么直接输7。清除缩水率，输0即可。
2.更改或清除缩水率时，表格框会填充颜色，起警示作用。
3.缩水与缩放两者之间是关联的，在[缩水]中输入数据，[缩放]会自动计算出相应值，同理在[缩放]中输入数据，[缩水]中也有对应值，两者中只需输入其一。
01
02
纸样工具栏
[缩水]
03
本课程
主要学习方法
我们学习了纸样工具栏中常用的一些工具的操作方法，在以后的工业制版中会一直用到。希望大家有所收获，谢谢您的聆听，下次课再见。
