—— 三相异步电动机连续运转控制电路
模块一：三相异步电动机直接启动电路

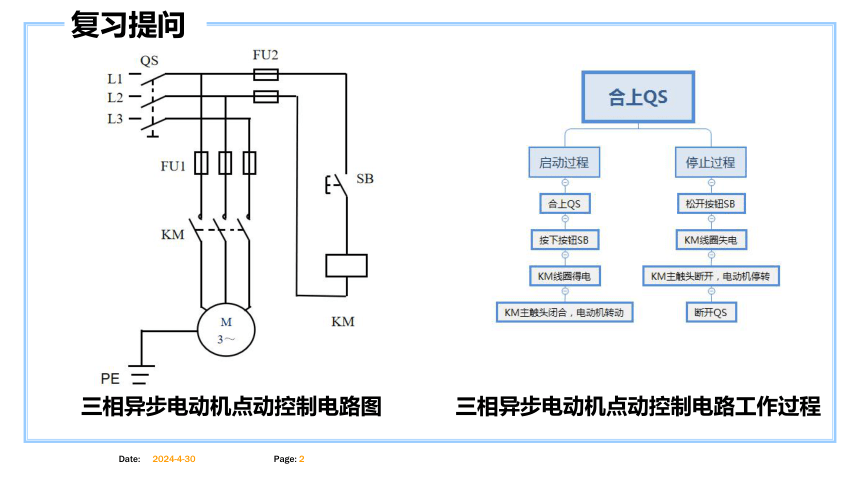

三相异步电动机点动控制电路图

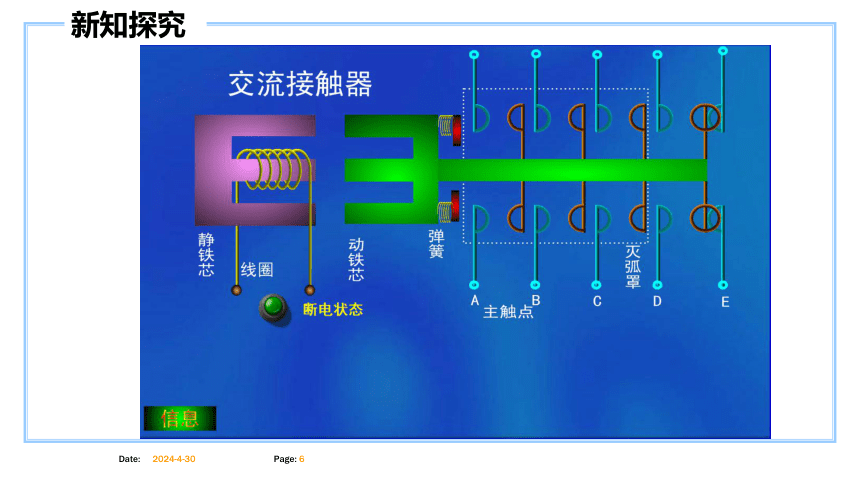

三相异步电动机点动控制电路工作过程

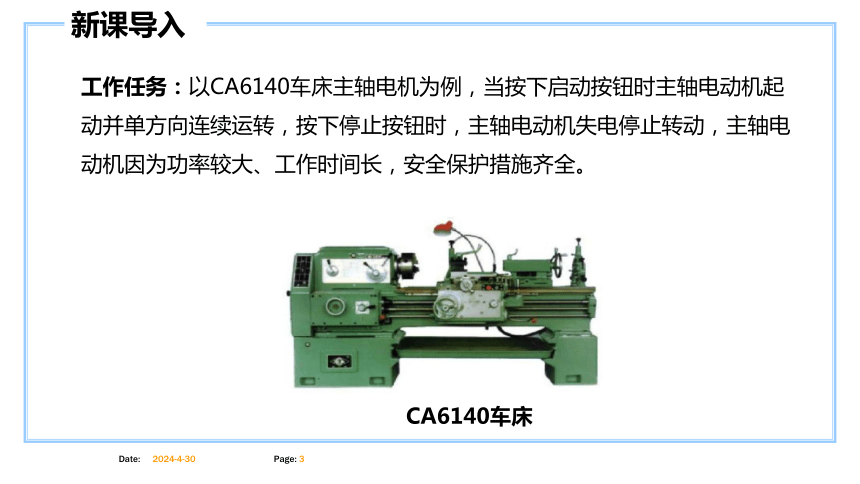

工作任务：以CA6140车床主轴电机为例，当按下启动按钮时主轴电动机起动并单方向连续运转，按下停止按钮时，主轴电动机失电停止转动，主轴电动机因为功率较大、工作时间长，安全保护措施齐全。
CA6140车床

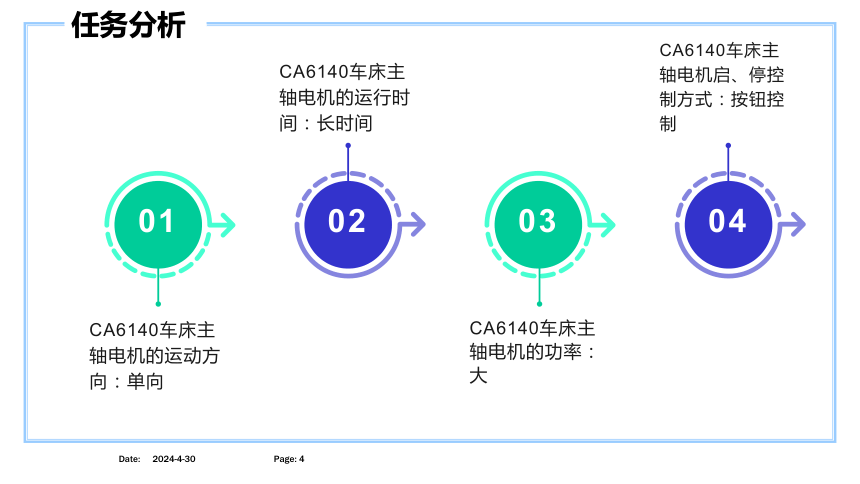

CA6140车床主轴电机的运动方向：单向
01
CA6140车床主轴电机的运行时间：长时间
02
CA6140车床主轴电机的功率：大
03
CA6140车床主轴电机启、停控制方式：按钮控制
04

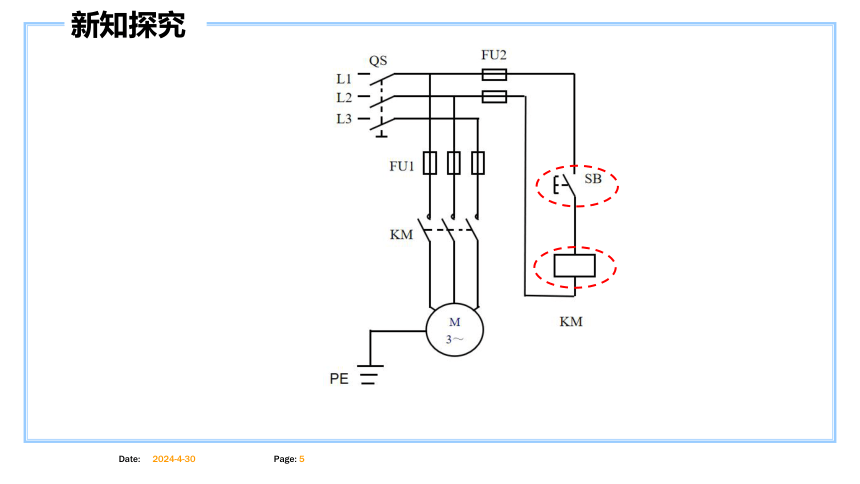

第一步：自锁：
是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态
QS
L1
L3
L2
FU1
KM
M
3～
SB
KM
FU2
KM
第二步：停止按钮
SB2
KM
KM
L1L2L3
KM
QF
FU2
SB1
FU1
M
3~
PE
第三步：
热继电器:过载保护
KM
FU1
KM
SB2
FU2
KM
M
3～
KH
KH
SB1
L1L2L3
QS
PE
电路工作过程分析：
起动过程
合上刀开关QS，按下起动按钮SB2，接触器KM线圈得电，KM触点动作，KM主触点闭合，电动机 M得电运转。KM主触点闭合的同时，KM辅助常开触点闭合，保持KM线圈通电，形成自锁。
停止过程
按下停止按钮SB1，交流接触器KM线圈失电，接触器KM触点复位，主触点KM断开，电动机M失电停转。
KM
FU1
KM
SB2
FU2
KM
M
3～
KH
KH
SB1
L1L2L3
QS
PE
短路保护
过载保护
失压、欠压保护
