电气控制线路的读图与绘制
第一节 概 述

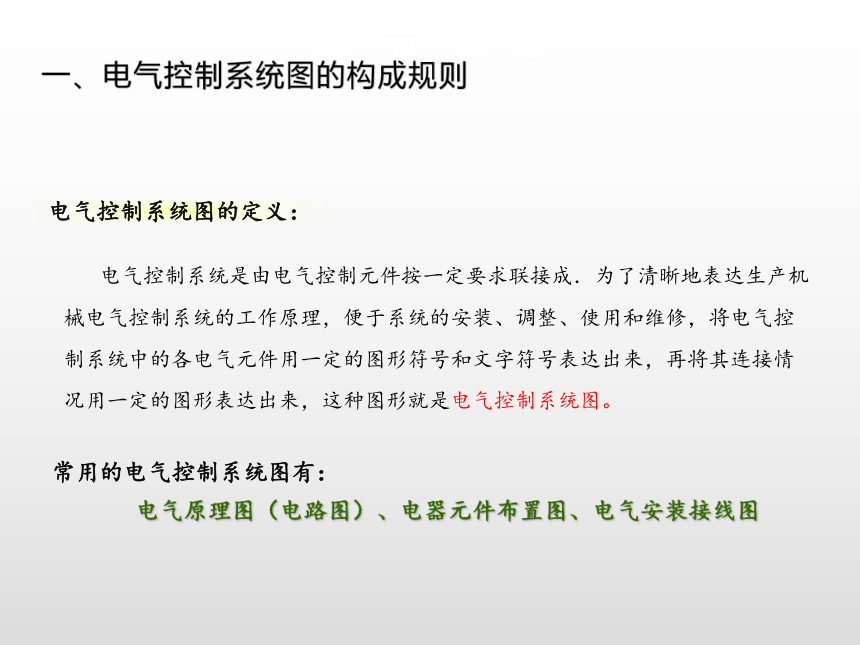

一、电气控制系统图的构成规则
电气控制系统图的定义：
电气控制系统是由电气控制元件按一定要求联接成．为了清晰地表达生产机械电气控制系统的工作原理，便于系统的安装、调整、使用和维修，将电气控制系统中的各电气元件用一定的图形符号和文字符号表达出来，再将其连接情况用一定的图形表达出来，这种图形就是电气控制系统图。　　
常用的电气控制系统图有：
电气原理图（电路图）、电器元件布置图、电气安装接线图
第一节 概 述
1. 电气控制电路图绘制的基本方法
（1）电气元件的符号

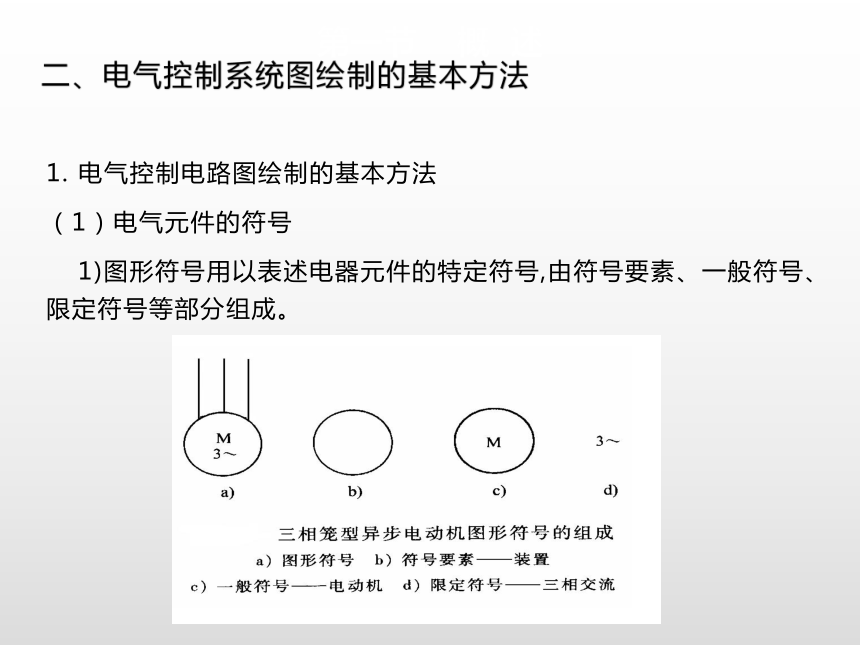

1)图形符号用以表述电器元件的特定符号,由符号要素、一般符号、限定符号等部分组成。
二、电气控制系统图绘制的基本方法
第一节 概 述
1. 电气控制电路图绘制的基本方法
（1）电气元件的符号
2)文字符号是用来标明电路、电气设备、装置和元器件的名称、功能、状态和特征等，文字符号分为基本文字符号和辅助文字符号。
二、电气控制系统图绘制的基本方法
第一节 概 述

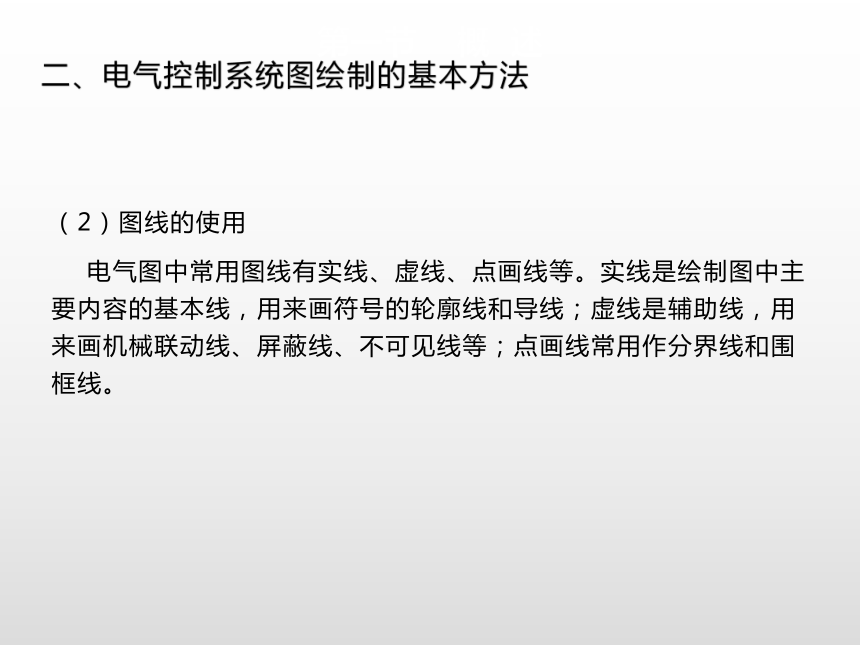

（2）图线的使用
电气图中常用图线有实线、虚线、点画线等。实线是绘制图中主要内容的基本线，用来画符号的轮廓线和导线；虚线是辅助线，用来画机械联动线、屏蔽线、不可见线等；点画线常用作分界线和围框线。
二、电气控制系统图绘制的基本方法
第一节 概 述

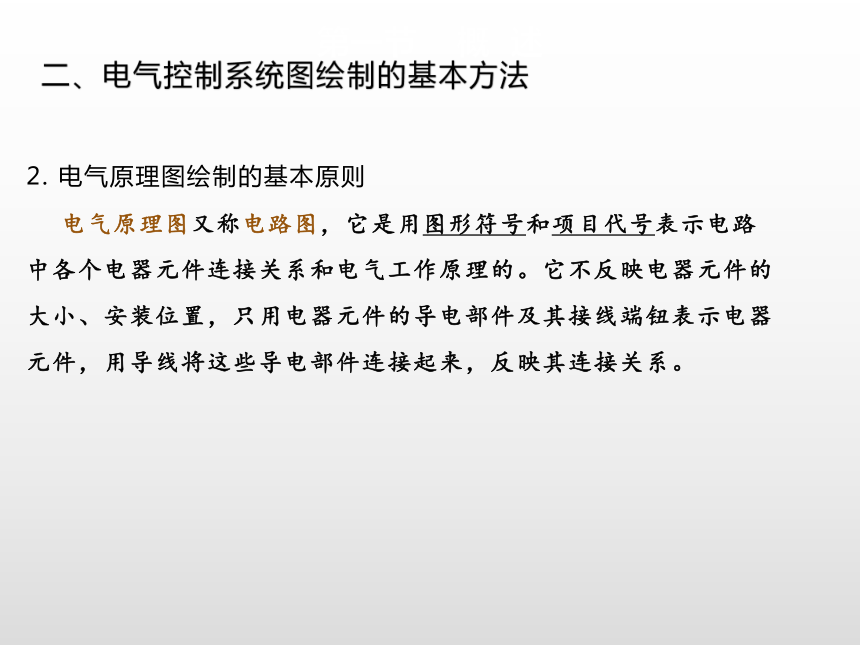

2. 电气原理图绘制的基本原则
电气原理图又称电路图，它是用图形符号和项目代号表示电路
中各个电器元件连接关系和电气工作原理的。它不反映电器元件的
大小、安装位置，只用电器元件的导电部件及其接线端钮表示电器
元件，用导线将这些导电部件连接起来，反映其连接关系。
二、电气控制系统图绘制的基本方法
第一节 概 述

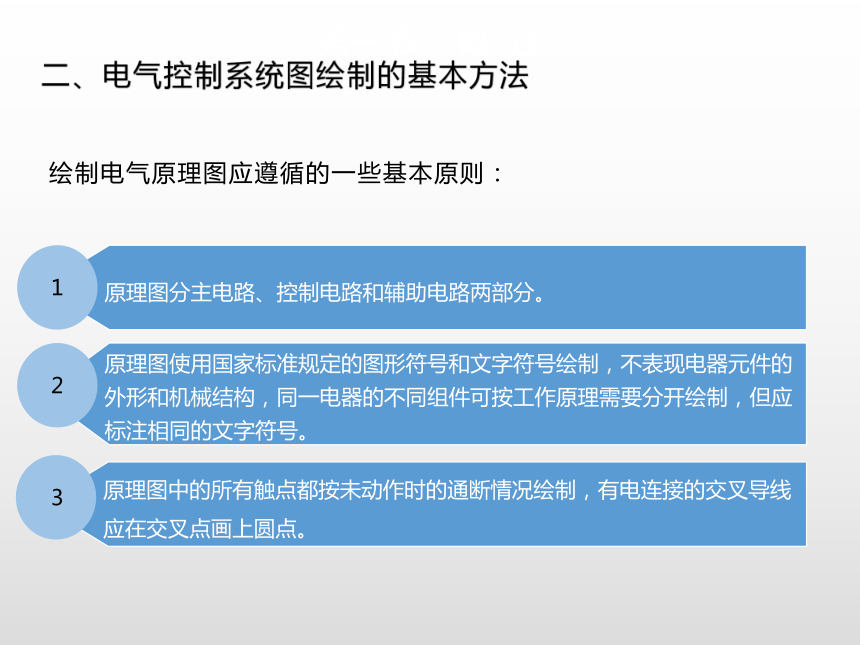

绘制电气原理图应遵循的一些基本原则：
原理图分主电路、控制电路和辅助电路两部分。
原理图使用国家标准规定的图形符号和文字符号绘制，不表现电器元件的外形和机械结构，同一电器的不同组件可按工作原理需要分开绘制，但应标注相同的文字符号。
原理图中的所有触点都按未动作时的通断情况绘制，有电连接的交叉导线应在交叉点画上圆点。
1
3
2
二、电气控制系统图绘制的基本方法
第一节 概 述
接触器或继电器线圈的下方应标明其对应的文字符号，并列触点表。
控制电路的接点标记（线号）采用三位及三位以下阿拉伯数字按等电位原则标注。
主电路各接点标记要按规定原则标注。
整张图纸的图面按回路划分成若干个图区，图区编号用阿拉伯数字写在图面下部的方框内。
4
5
6
7
二、电气控制系统图绘制的基本方法
第一节 概 述
CA6140普通车床的电气控制原理图
二、电气控制系统图绘制的基本方法
第一节 概 述
3. 电器元件布置图
电器元件布置图是用来指示电气控制系统中各电器元件的实际安装位置和接线情况的。在图中电器元件用实线框表示，而不必按其外形形状画出。
二、电气控制系统图绘制的基本方法
50
50
50
50
320
360
线槽
端子板
FU1
FU2
KM
FR
TC
FU3
FU4
CA6140型车床电器位置图
第一节 概 述
绘制电器元件布置图应遵循的一些基本原则：
二、电气控制系统图绘制的基本方法
1．体积大和较重的电器元件应安装在电器安装板的下方，而发热元件应安装在电器安装板的上面。
2．强电、弱电应分开，弱电应屏蔽，防止外界干扰
3．需要经常维护、检修、调整的电器元件安装位置不宜过高或过低。
4．电器元件的布置应考虑整齐、美观、对称。外形尺寸与结构类似的电器安装在一起，以利安装和配线
5．电器元件布置不宜过密，应留有一定间距。如用走线槽，应加大各排 电器间距，以利布线和维修。
第一节 概 述
4. 电气安装接线图
电气安装接线图用来表明电气设备之间的接线关系，清楚的表明电气设备外部元件之间的电气连接。电气系统安装接线图主要用于电器的安装接线、线路检查、线路维修和故障处理，通常接线图与电气原理图一起使用。
二、电气控制系统图绘制的基本方法
第一节 概 述
CA6140普通车床的电气安装接线图
二、电气控制系统图绘制的基本方法
第一节 概 述
电气安装接线图的绘制原则是：
①各电气元件均按实际安装位置绘出，电气元件的图形符号和文字符号必须与电气原理图一致，并符合国家标准。
②各电气元件上凡是需接线的部件端子都应绘出，并予以编号，各接线端子的编号必须与电气原理图上的导线编号相一致。
③不在同一控制柜、控制屏等控制单元上的电器零件之间的电气连接必须通过端子板进行，并标明去向。
④在电气系统安装接线图中布线方向相同的导线用线束表示，连接导线应注明导线的规格(数量、截面积等)；若采用线管走线时，须留有一定数量的备用导线。还应注明线管的尺寸和材料。
二、电气控制系统图绘制的基本方法
基本读图方法是：
(1) 看说明书，对设备有一个总体的了解，从设备的基本结构、运动情况、工艺要求、操作方法，到设备对电力拖动的要求，电气控制和保护的具体方法等。
(2)看主电路，了解电力拖动系统由几台电动机所组成，并结合工艺要求了解电动机的运行特点(如起动、制动方式，是否正反转，有无调速要求等)，各电动机使用了那些电器实行控制和保护。
三、电气控制系统图的读图方法
第一节 概 述
(3)分析控制电路，按照设备的工艺要求和动作顺序，对应控制电路的各种基本环节，分析各个控制环节的工作原理和过程。
(4)分析保护要求，结合设备各个系统的配合情况，找出各个环节之间的联系、工作程序和联锁关系，配合控制电路的全面分析。可总结为“化整为零看局部，综合为整看全图”。
(5) 最后看其他辅助电路(如检测、信号指示、照明电路等)。
三、生产机械设备电气控制电路图的读图方法
