电 气 控 制 系 统 图

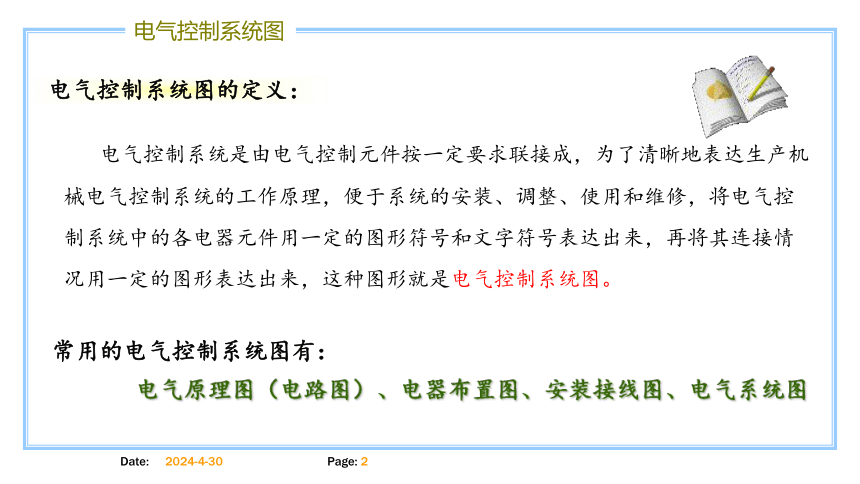

电气控制系统图的定义：
电气控制系统是由电气控制元件按一定要求联接成，为了清晰地表达生产机械电气控制系统的工作原理，便于系统的安装、调整、使用和维修，将电气控制系统中的各电器元件用一定的图形符号和文字符号表达出来，再将其连接情况用一定的图形表达出来，这种图形就是电气控制系统图。　　
常用的电气控制系统图有：
电气原理图（电路图）、电器布置图、安装接线图、电气系统图

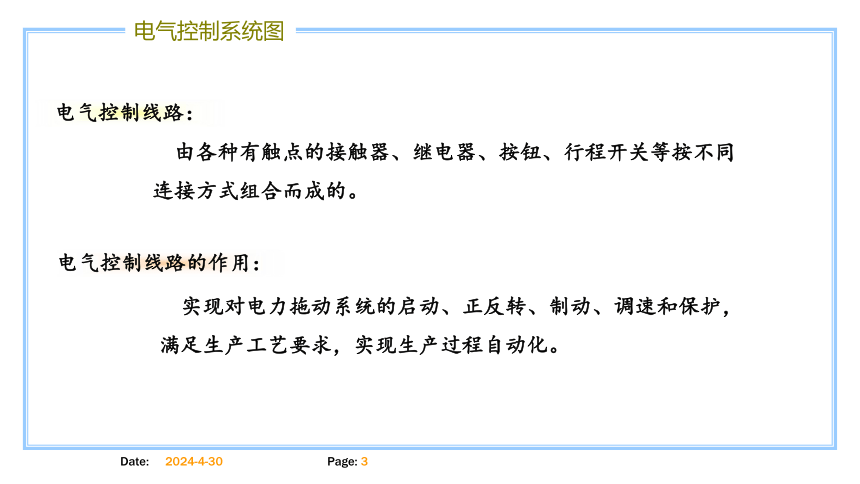

由各种有触点的接触器、继电器、按钮、行程开关等按不同连接方式组合而成的。
电气控制线路：
电气控制线路的作用：
实现对电力拖动系统的启动、正反转、制动、调速和保护，满足生产工艺要求，实现生产过程自动化。

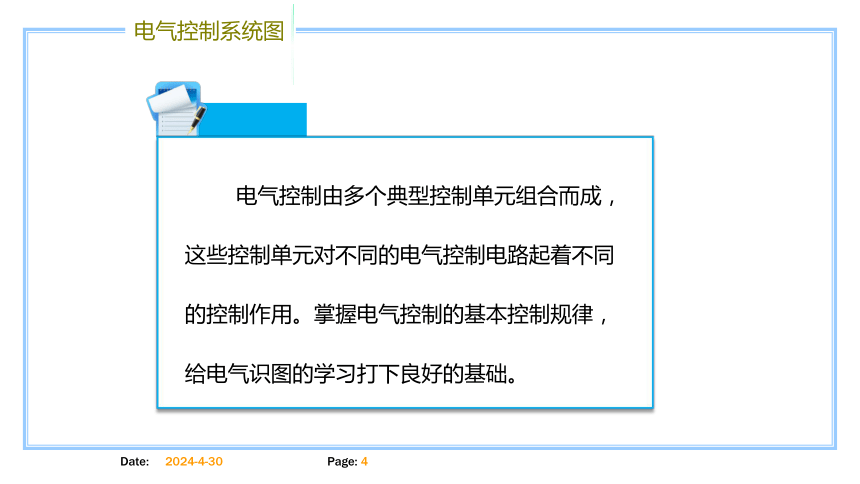

电气控制由多个典型控制单元组合而成，这些控制单元对不同的电气控制电路起着不同的控制作用。掌握电气控制的基本控制规律，给电气识图的学习打下良好的基础。

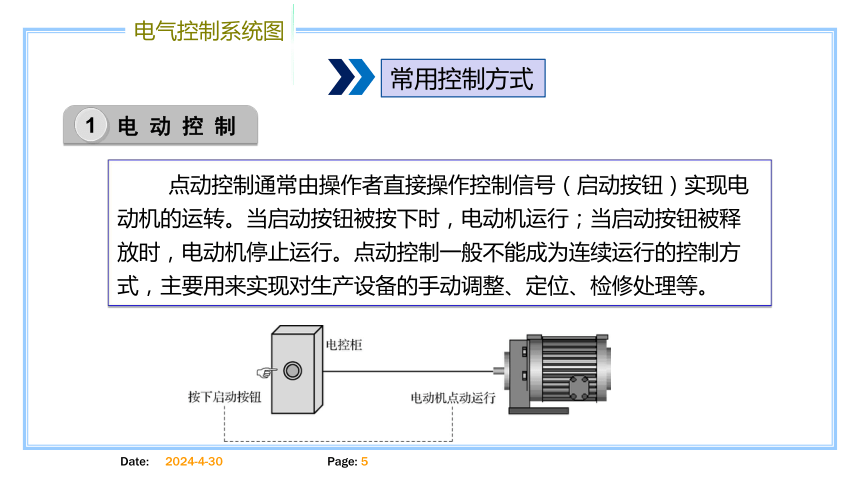

点动控制通常由操作者直接操作控制信号（启动按钮）实现电动机的运转。当启动按钮被按下时，电动机运行；当启动按钮被释放时，电动机停止运行。点动控制一般不能成为连续运行的控制方式，主要用来实现对生产设备的手动调整、定位、检修处理等。
常用控制方式
电 动 控 制
1
电气控制中的基本控制规律
学习单元四

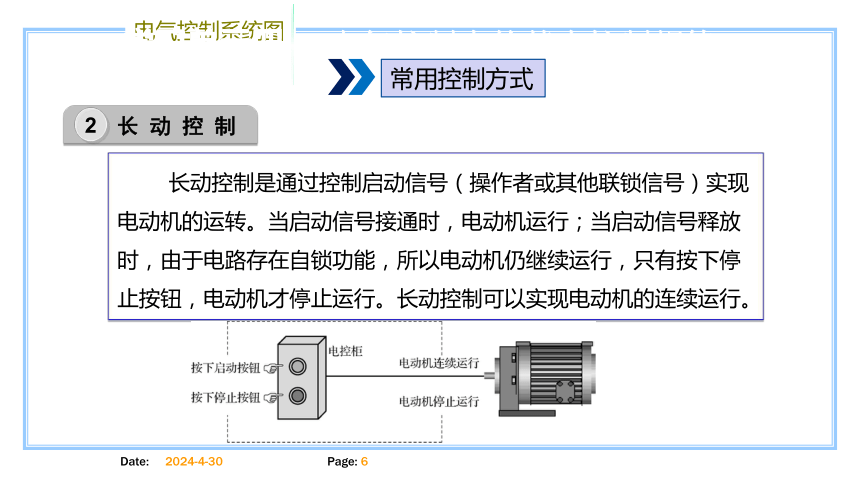

长动控制是通过控制启动信号（操作者或其他联锁信号）实现电动机的运转。当启动信号接通时，电动机运行；当启动信号释放时，由于电路存在自锁功能，所以电动机仍继续运行，只有按下停止按钮，电动机才停止运行。长动控制可以实现电动机的连续运行。
常用控制方式
长 动 控 制
2

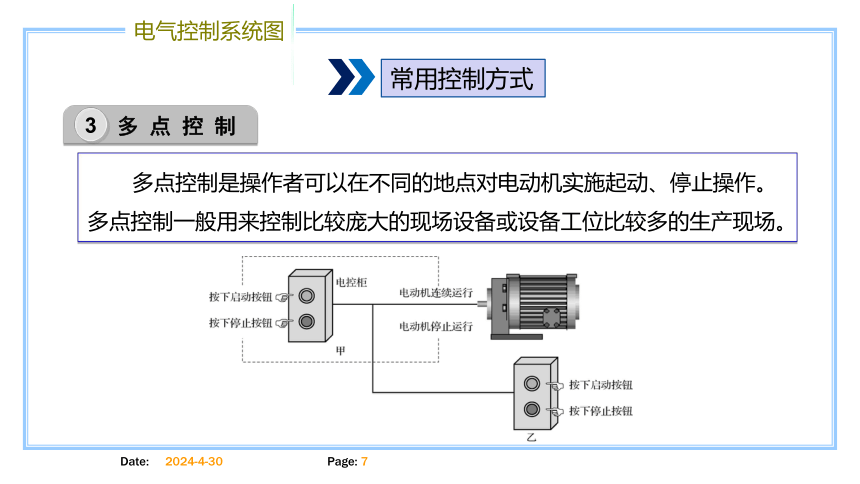

多点控制是操作者可以在不同的地点对电动机实施起动、停止操作。多点控制一般用来控制比较庞大的现场设备或设备工位比较多的生产现场。
常用控制方式
多 点 控 制
3

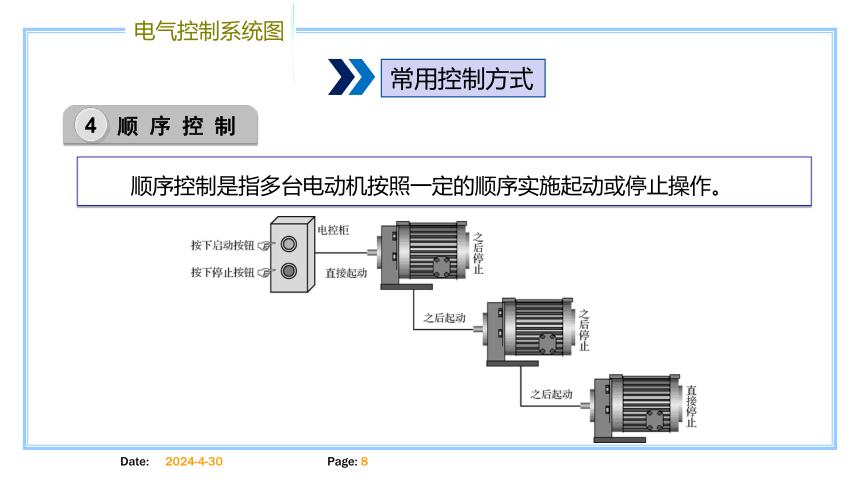

顺序控制是指多台电动机按照一定的顺序实施起动或停止操作。
常用控制方式
顺 序 控 制
4
电动机的正、反转需要实施电源换向。为了防止电源短路，应禁止电动机同时处于正、反向供电，这种防护措施就是互锁。当按下正向启动按钮时，电动机处于正向运行状态，此时反向控制应被屏蔽；反之同理。当需要反向启动时，应先使电动机停止运行，然后再启动反向运行。
常用控制方式
互 锁 控 制
5
联锁控制是多个控制信号之间建立的逻辑控制关系，如两个按钮（常开、常闭）分别控制电动机的正、反转起停，则需要对两个按钮（常开、常闭）的触头进行交叉使用。联锁控制还体现在一组信号对另一组信号的连带关系。目前，使用较多的是按钮联锁控制。
常用控制方式
连 锁 控 制
6
行程控制是对生产机械某一运动部件的行程和位置变化情况进行控制。其控制对象是行程开关，它是靠机械外力对行程开关实施碰撞来发出信号的（接近开关是通过与外部设备之间的非接触发讯）。
常用控制方式
行 程 控 制
7
时间控制是利用时间继电器对生产机械设备实现定时控制。送料小车在行进过程中碰到行程开关后停止运行，经过某段工艺处理后（延时一段时间）继续向左行驶，直至碰到左侧限位开关后停止运行。时间控制分为通电延时和断电延时，可根据不同的工艺要求分别处理。
常用控制方式
时 间 控 制
8
条件控制是指电气控制系统满足某个条件后实施的控制，控制条件一般为温度、压力、流量、液位、位移等。条件控制一般用于自动化生产线、过程控制系统。如对某一房间实施恒温控制，当室内温度低于设定值时，开启室内空调并送出热风；当室内温度高于设定值时，空调系统送出冷风；当室内温度达到设定值时，空调系统停止运行。
常用控制方式
条 件 控 制
9
电气控制系统图
电气原理图
电气安装图
电器元件布置图
电器安装图
电气互连图
主电路
控制电路
照明和显示电路
电气系统图
　电气原理图又称电路图，它是用图形符号和项目代号表示电路
中各个电器元件连接关系和电气工作原理的。它不反映电气元件的
大小、安装位置，只用电气元件的导电部件及其接线端钮表示电气
元件，用导线将这些导电部件连接起来，反映其连接关系。所以电
气原理图结构简单、层次分明，关系明确，适用于分析研究电路的
工作原理，且为其他电气图的依据，在设计部门和生产现场获得广
泛的应用。
电气原理图是用来表示电路各电气元件中导电部件的联接关系和工作原理的图。
电气原理图
一
电气原理图示例
特别注意
原理图的绘制要层次分明，各电器元及触头的安排要合理，既要做到所用
元件、触头最少，耗能最少，又要保证电路运行可靠，节省连接导线以及安装、
维修方便。
电气原理图
一
50
50
50
50
320
360
线槽
端子板
FU1
FU2
KM
FR
TC
FU3
FU4
CW6132型车床电器位置图
CW6132型车床控制盘电器布置图
电器元件布置图是用来表明电气原理图中各元器件的实际安装位置，可视电气控制系统复杂程度采取集中绘制或单独绘制。
电器元件布置图
二
例：CW6132型车床电气设备安装布置图
电器元件的布置应注意以下几方面：
1．体积大和较重的电器元件应安装在电器安装板的下方，而发热元件
应安装在电器安装板的上面。
2．强电、弱电应分开，弱电应屏蔽，防止外界干扰
3．需要经常维护、检修、调整的电器元件安装位置不宜过高或过低。
4．电器元件的布置应考虑整齐、美观、对称。外形尺寸与结构类似的电
器安装在一起，以利安装和配线
5．电器元件布置不宜过密，应留有一定间距。如用走线槽，应加大各排
电器间距，以利布线和维修。
安装接线图主要用于电器的安装接线、线路检查、线路维修和故障处理，通常接线图与电气原理图和元件布置图一起使用。
EL
0
HL
2
3
1
42
42
31
0
3×2.5mm2
2
M1
M2
41
3×2.5mm2
3×1mm2
5×0.75mm2
3×0.75mm2
3×2.5mm2
QS
Q1
CW6132型车床电气互连图
例：电气安装接线图
电气安装接线图
三
电气接线图的绘制原则是：
1．各电气元件均按实际安装位置绘出，元件所占图面按实际尺寸以统一比例绘制。
2．一个元件中所有的带电部件均画在一起，并用点划线框起来，即采用集中表示法。
3．各电气元件的图形符号和文字符号必须与电气原理图一致，并符合国家标准。
4．各电气元件上凡是需接线的部件端子都应绘出，并予以编号，各接线端子的编号必须与电气原理图上的导线编号相一致。
5．绘制安装接线图时，走向相同的相邻导线可以绘成一股线。
电气系统图是用符号或带注释的框，概括表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
电气系统图
四
