富怡服装CAD软件
纸样工具栏介绍（一）
开创时代精品
领导时尚潮流

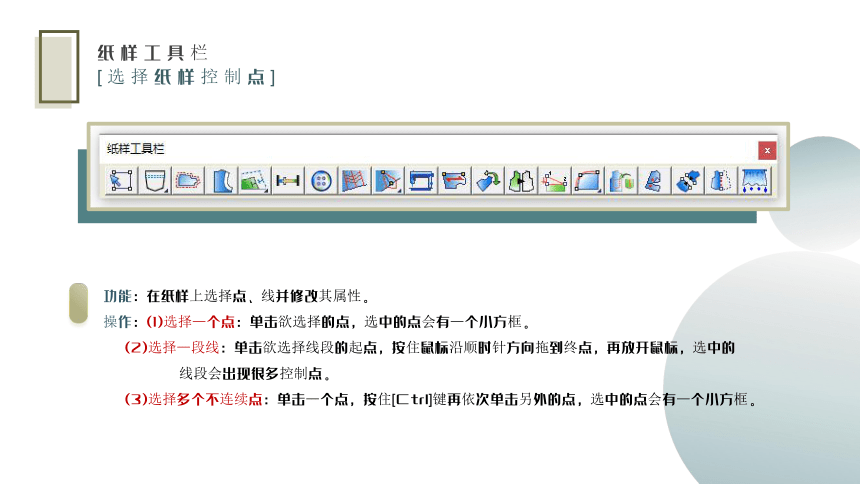

功能：在纸样上选择点、线并修改其属性。
操作：(1)选择一个点：单击欲选择的点，选中的点会有一个小方框。
(2)选择一段线：单击欲选择线段的起点，按住鼠标沿顺时针方向拖到终点，再放开鼠标，选中的
线段会出现很多控制点。
(3)选择多个不连续点：单击一个点，按住[Ctrl]键再依次单击另外的点，选中的点会有一个小方框。
纸样工具栏
[选择纸样控制点]

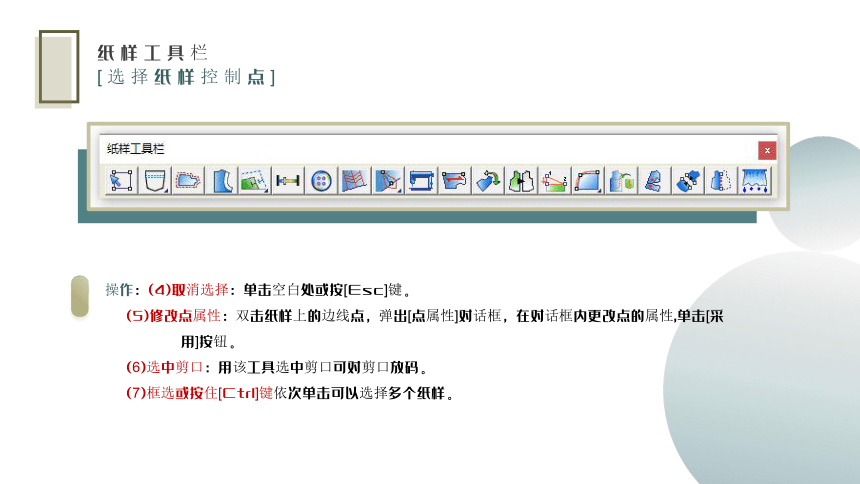

操作：(4)取消选择：单击空白处或按[Esc]键。
(5)修改点属性：双击纸样上的边线点，弹出[点属性]对话框，在对话框内更改点的属性,单击[采
用]按钮。
(6)选中剪口：用该工具选中剪口可对剪口放码。
(7)框选或按住[Ctrl]键依次单击可以选择多个纸样。
纸样工具栏
[选择纸样控制点]
纸样工具栏

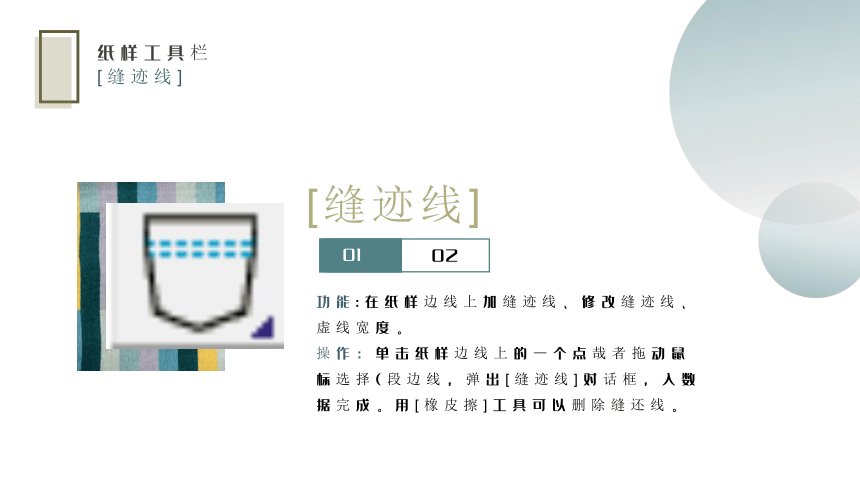

[缝迹线]
[缝迹线]
功能:在纸样边线上加缝迹线、修改缝迹线、虚线宽度。
操作：单击纸样边线上的一个点哉者拖动鼠标选择(段边线，弹出[缝迹线]对话框，入数据完成。用[橡皮擦]工具可以删除缝还线。
02
01
02
纸样工具栏
[缝迹线]

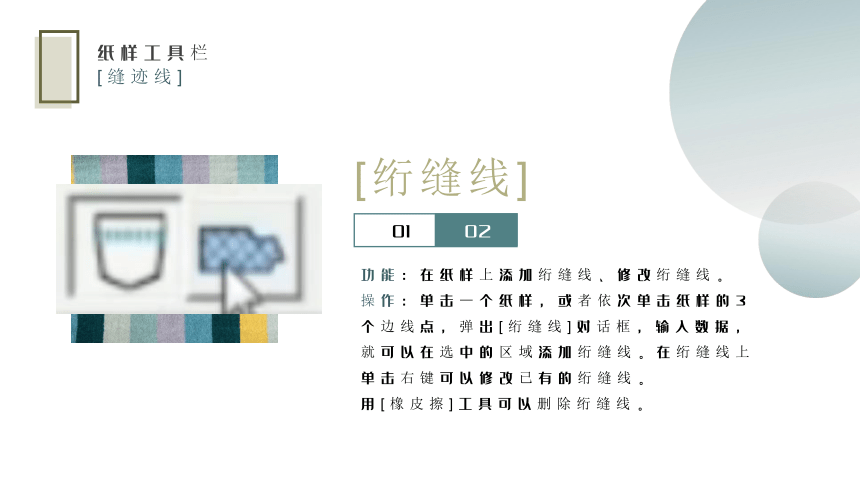

[绗缝线]
功能：在纸样上添加绗缝线、修改绗缝线。
操作：单击一个纸样，或者依次单击纸样的3个边线点，弹出[绗缝线]对话框，输入数据，就可以在选中的区域添加绗缝线。在绗缝线上单击右键可以修改已有的绗缝线。
用[橡皮擦]工具可以删除绗缝线。
01
02
纸样工具栏

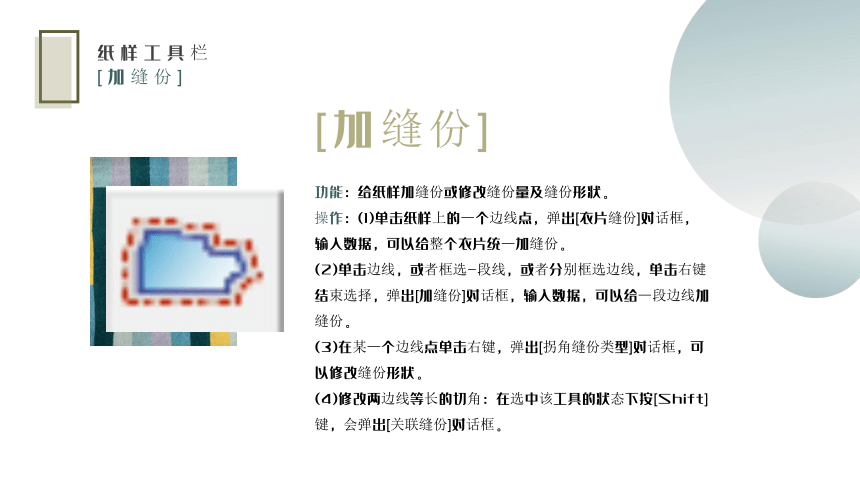

[加缝份]
[加缝份]
功能：给纸样加缝份或修改缝份量及缝份形状。
操作：(1)单击纸样上的一个边线点，弹出[衣片缝份]对话框，输入数据，可以给整个衣片统一加缝份。
(2)单击边线，或者框选-段线，或者分别框选边线，单击右键结束选择，弹出[加缝份]对话框，输入数据，可以给一段边线加缝份。
(3)在某一个边线点单击右键，弹出[拐角缝份类型]对话框，可以修改缝份形状。
(4)修改两边线等长的切角：在选中该工具的状态下按[Shift]键，会弹出[关联缝份]对话框。

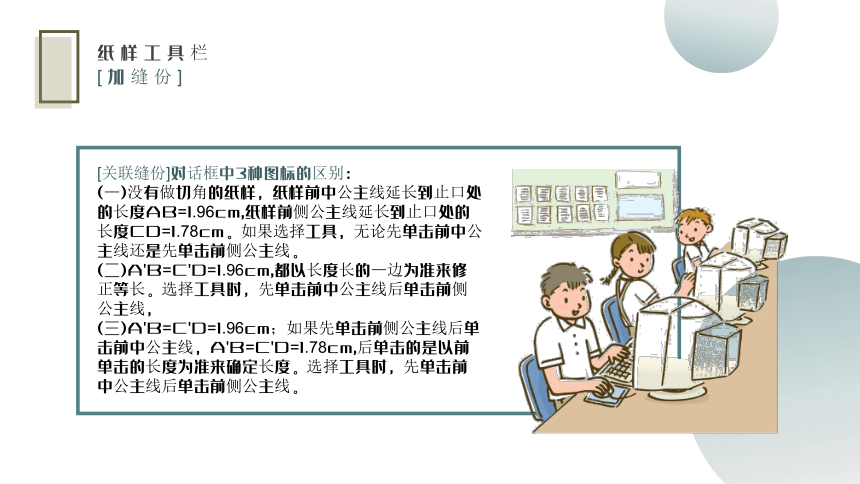

[关联缝份]对话框中3种图标的区别：
(一)没有做切角的纸样，纸样前中公主线延长到止口处的长度AB=1.96cm,纸样前侧公主线延长到止口处的长度CD=1.78cm。如果选择工具，无论先单击前中公主线还是先单击前侧公主线。
(二)A'B=C'D=1.96cm,都以长度长的一边为准来修正等长。选择工具时，先单击前中公主线后单击前侧公主线，
(三)A'B=C'D=1.96cm；如果先单击前侧公主线后单击前中公主线，A'B=C'D=1.78cm,后单击的是以前单击的长度为准来确定长度。选择工具时，先单击前中公主线后单击前侧公主线。
纸样工具栏
[加缝份]

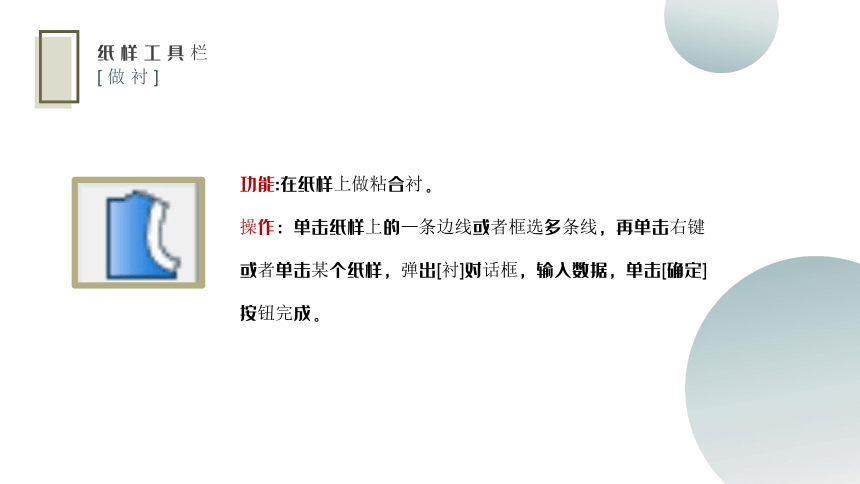

功能:在纸样上做粘合衬。
操作：单击纸样上的一条边线或者框选多条线，再单击右键或者单击某个纸样，弹出[衬]对话框，输入数据，单击[确定]按钮完成。
纸样工具栏
[做衬]
功能:在纸样边线上加剪口、拐角处加剪口以及辅助线指向边线的位置加剪口，调整剪口的方向，对剪口放码、修改剪口的定位尺寸及属性。
纸样工具栏
[剪口]
操作：(1)选择该工具，指针显示为好，单击纸样边线上的一个点，或者单击一条线，弹出[剪口属性]对话框，输入数据，单击[确定]按钮，可以在该位置加剪口。
(2)在一个边线点单击，拖动鼠标到另一个边线点再放开，选择一段边线，弹出[比例剪口，等分剪口]对话框，输入数据，可以在这段线上平均加几个剪口。
(3)按[Shift]键，指针变成玉，可以在拐角加剪口。单击纸样上的拐角点，弹出[拐角剪口]对话框，输入数据，单击[确定]按钮。
(4)在某个剪口上单击并拖动鼠标，会拉出一条辅助线，移动辅助线，可以改变已有剪口的方向。
(5)用[橡皮擦]工具可以删除已画剪口。
纸样工具栏
[剪口]
[袖对刀]
功能：在袖笼与袖山上同时打剪口，并且前袖笼、前袖山是打单剪口，后袖笼、后袖山是打双剪口。
操作：
(1)分别单击前袖窿弧线AB、CD,单击右键结束选择。
(2)分别单击前袖山弧线A'B'、C'D',单击右键结束选择。
(3)分别单击后袖窿弧线EF、FG,单击右键结束选择。
(4)分别单击后袖山弧线D'E’、F'A',单击右键结束选择。
(5)弹出[袖对刀]对话框，单击[确定]按钮。
纸样工具栏
[剪口]
[辅助线剪口]
功能：在辅助线指向边线上加剪口，调整辅助线端点方向时，剪口的位置随之调整。
操作：
1.用该工具单击或框选辅助线的一端，只在靠近这端的边线上加剪口。
2.如果框选辅助线的中间段，则两端同时加剪口。
3.用该工具在辅助线剪口上单击右键可更改剪口属性。
纸样工具栏
[剪口]
[眼位]
功能:在纸样上加扣眼、修改眼位。
01
02
纸样工具栏
[眼位]
[眼位]
操作:1.用该工具在纸样上单击，弹出[加扣眼]对话框，设置参数，单击[确定]按钮，可以同时加多个扣眼。如果要修改扣眼，在已经画好的眼位上单击右键。2.在线上加扣眼，放码时只放辅助线的首尾点即可。操作参考加钻孔。3.在不同的码上，加数量不等的扣眼。操作参考加钻孔。
01
02
纸样工具栏
[眼位]
功能：在纸样上加钻孔、修改钻孔。
纸样工具栏
[钻孔]
操作：
1.用该工具在纸样上单击，弹出[钻孔]对话框，设置参数，单击[确定]按钮，可以同时加多个钻孔。如果要修改钻孔，在已经画好的钻孔上单击右键。
2.在线上加钻孔(扣位)，放码时只放辅助线的首尾点即可。
(1)用钻孔工具在线上单击，弹出[线上钻孔]对话框。
(2)输入钻孔的个数及距首尾点的距离，单击[确定]按钮即可。
(3)在不同的码上，加数量不等的钻孔(扣位)。
纸样工具栏
[钻孔]
有在线上加与不在线上加两种情况，下面以在线上加数量不等的扣位为例，在前三个码上加3个扣位，最后一个码上加4个扣位。
(1)用加钻孔工具，在辅助线上单击，弹出[线上钻孔]对话框。
(2)在扣位的[个数]文本框中输入“3”，单击[各码不同]按钮，弹出[各号型]对话框。
单击最后一个XL码，在[个数]中输入“4”，单击[确定]按钮，返回[线上钻孔]对话框。
(3)再次单击[确定]按钮即可。
纸样工具栏
[钻孔]
功能:在纸样边线上增加或修改刀褶、工字褶，也可以把在结构线上加的褶用该工具变成纸样上的褶图元。做通褶时在原纸样上会把褶量加进去，纸样大小会发生变化，如果加的是半褶，只是加了褶符号，纸样大小不改变。
纸样工具栏
[褶]
当纸样上有褶线
操作:(1)分别单击纸样上的褶线，单击右键结束选择。注意：褶线是已经加在纸样上的辅助线，不是结构线。
(2)弹出[褶]对话框，输入数据，单击[确定]按钮。
01
02
纸样工具栏
[褶]
当纸样上没有褶线
操作:(1)单击纸样上的边线AB,再单击边线CD,单击右键，注意单击右键的位置决定纸样展开的固定边。
(2)弹出[褶]对话框，输入数据，单击[确定]按钮。
(3)修改褶：鼠标指针指向画好的褶，褶线变色，单击右键，弹出[褶]对话框，可以修改已设置的参数。
(4)辅助线转褶：把该工具放在点A上按住左键拖至点B上松开，同样再放在点C上按住左键拖至点D上松开，会弹出[褶]对话框，单击[确定]按钮后原辅助线就变成褶图元，褶图元上自动带有剪口。
01
02
纸样工具栏
[褶]
