学习单元1 常用低压电器——接触器
模块一 三相异步电动机直接启动

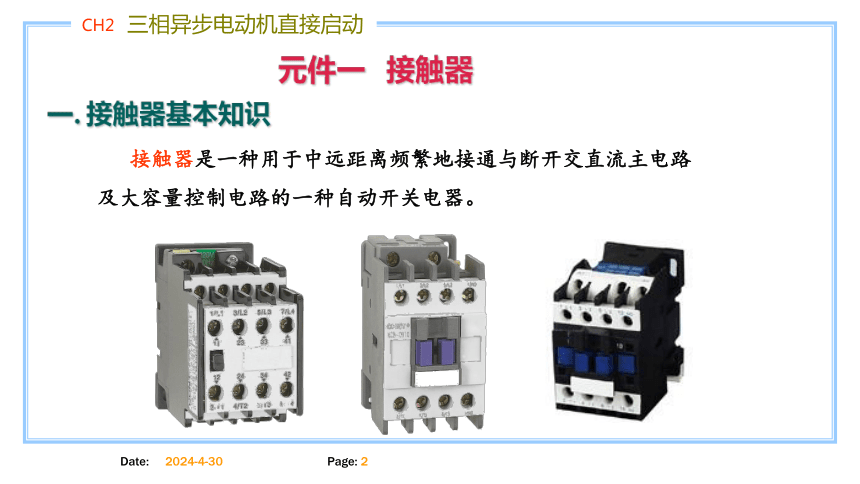

接触器是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。
元件一 接触器
一. 接触器基本知识
一. 接触器基本知识

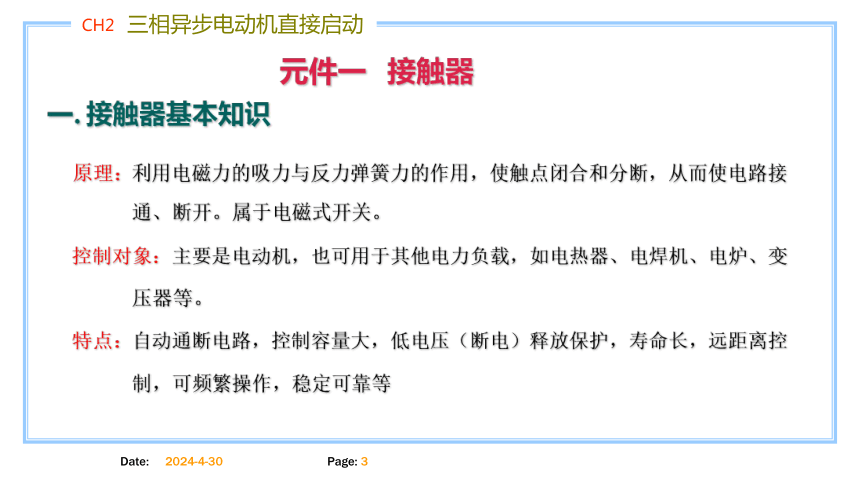

原理：利用电磁力的吸力与反力弹簧力的作用，使触点闭合和分断，从而使电路接
通、断开。属于电磁式开关。
控制对象：主要是电动机，也可用于其他电力负载，如电热器、电焊机、电炉、变
压器等。
特点：自动通断电路，控制容量大，低电压（断电）释放保护，寿命长，远距离控
制，可频繁操作，稳定可靠等
元件一 接触器
二. 接触器结构及基本原理
元件一 接触器

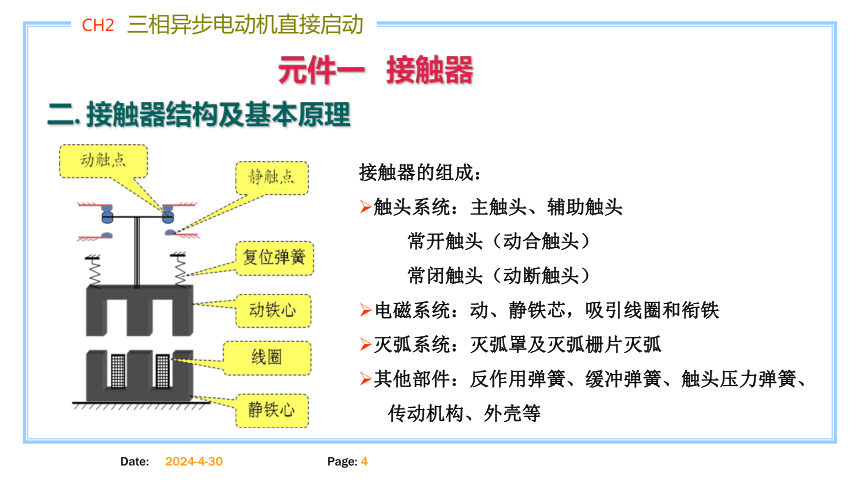

接触器的组成：
触头系统：主触头、辅助触头
常开触头（动合触头）
常闭触头（动断触头）
电磁系统：动、静铁芯，吸引线圈和衔铁
灭弧系统：灭弧罩及灭弧栅片灭弧
其他部件：反作用弹簧、缓冲弹簧、触头压力弹簧、
传动机构、外壳等

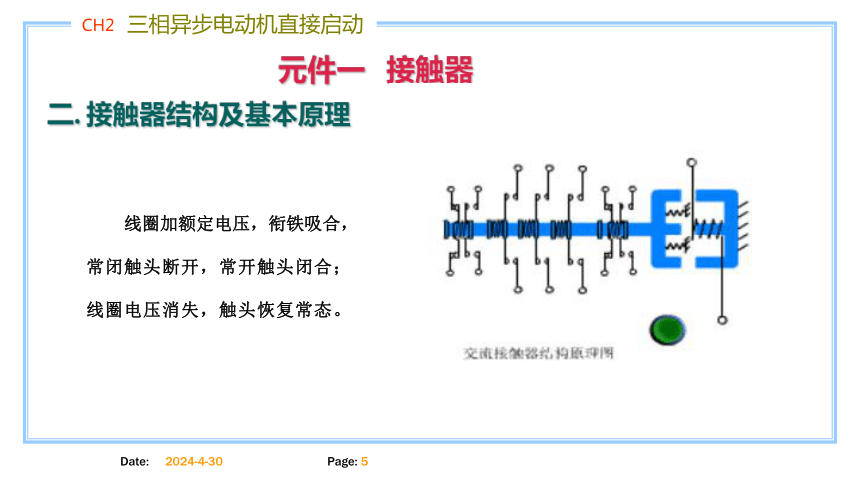

线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消失，触头恢复常态。
元件一 接触器
二. 接触器结构及基本原理
元件一 接触器
接触器具有远控功能，
同时还具有欠压、失压
保护的功能，接触器的
主要控制对象是电动机。

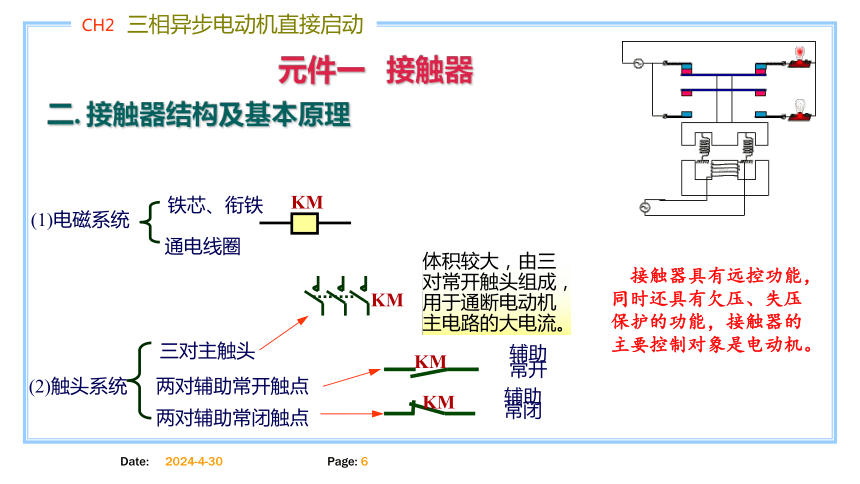

(1)电磁系统
铁芯、衔铁
通电线圈
KM
(2)触头系统
三对主触头
两对辅助常开触点
KM
辅助
常开
KM
两对辅助常闭触点
辅助
常闭
KM
体积较大，由三对常开触头组成，用于通断电动机主电路的大电流。
二. 接触器结构及基本原理
简单接线
示意图
三. 接触器常用类型及适用场合
元件一 接触器
按操作方式分有：
电动式接触器、气动式接触器和液动式接触器；
按灭弧介质分有：
空气电磁式接触器、油浸式接触器和真空接触器等；
按主触头控制的电流性质分有：
交流接触器、直流接触器 ；
按电磁机构的励磁方式分有：
直流励磁操作与交流励磁操作两种
交、直流励磁线圈接触器比较
序号 交流励磁接触器 直流励磁接触器
1 有磁滞、涡流——铁芯发热 无磁滞、涡流——铁芯不发热
2 铁芯为硅钢片 铁芯为整块钢或纯铁
3 线圈有骨架 线圈无骨架
4 铁芯带有短路环 铁芯无短路环
1、定期检查接触器的各部件，要求可动部分不卡住，紧固无松脱，零部件如损坏应及时检修。
2、触头表面应保持清洁，不允许涂油。
3、当触头表面因电弧作用形成金属小球时，应及时铲除。当触头磨损后应及时调整，若厚度只剩下1/3时，应调换触头。
4、有灭弧罩的接触器一定要带灭弧罩使用，以免造成短路事故。
四. 接触器的维护
元件一 接触器
思考：交流接触器频繁操作后线圈为什么会发热？衔铁卡住后会出现什么后果？
交流并联电磁机构，其衔铁的动作会引起线圈阻抗的变化，从而引起线圈中电流的变化。U型电磁机构，衔铁打开时，线圈电流为闭合后的6~7倍，E型电磁机构可达10~15倍。
线圈的允许电流是按衔铁闭合后的电流值设计的，所以一旦线圈有电而衔铁由于某种原因闭合不上或频繁操作，线圈易过热乃至烧毁。这也是交流电压型电器比直流电压型电器容易损坏的原因之一。
注：交流接触器不适合频繁开闭
对于频繁操作的交流接触器可采用直流吸引线圈
元件一 接触器
元件一 接触器
接触器故障出现的原因及处理办法。
2、通电后，铁芯噪声过大
1、线圈通电后，触点不吸合
3、接触器动作过程缓慢
4、断电后接触器不释放
5、触头过热
