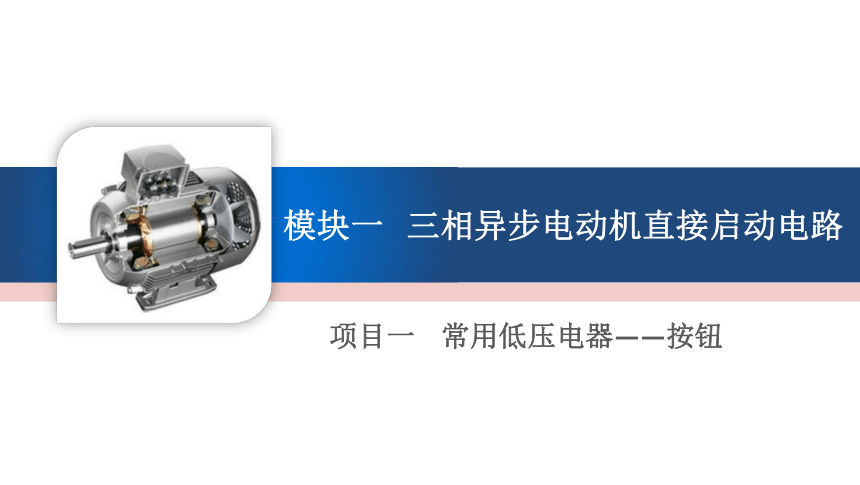

项目一 常用低压电器——按钮
模块一 三相异步电动机直接启动电路

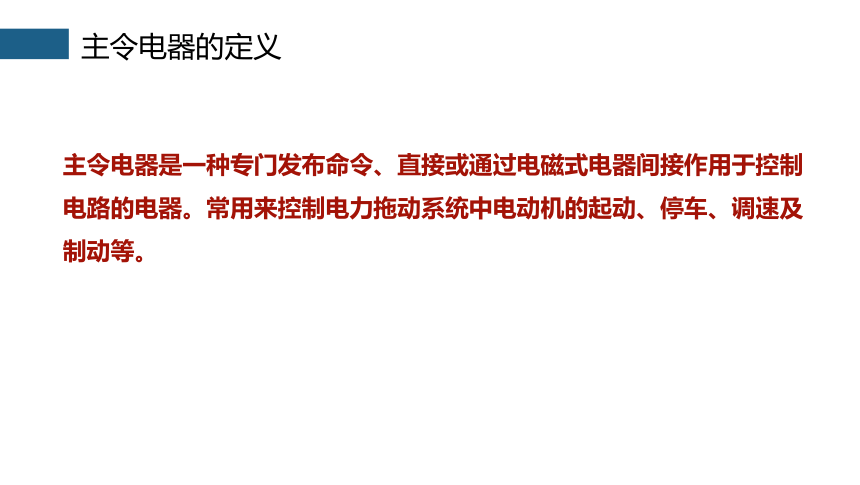

主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。

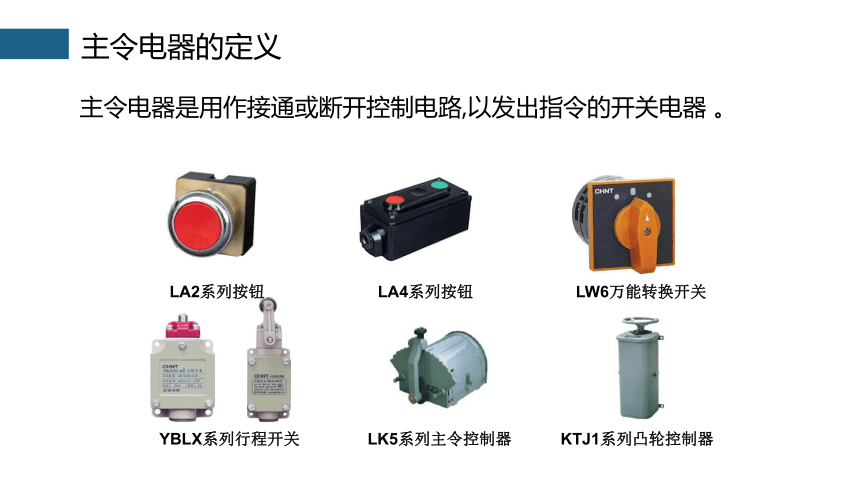

主令电器是用作接通或断开控制电路,以发出指令的开关电器 。
LA2系列按钮
LA4系列按钮
LW6万能转换开关
YBLX系列行程开关
LK5系列主令控制器
KTJ1系列凸轮控制器

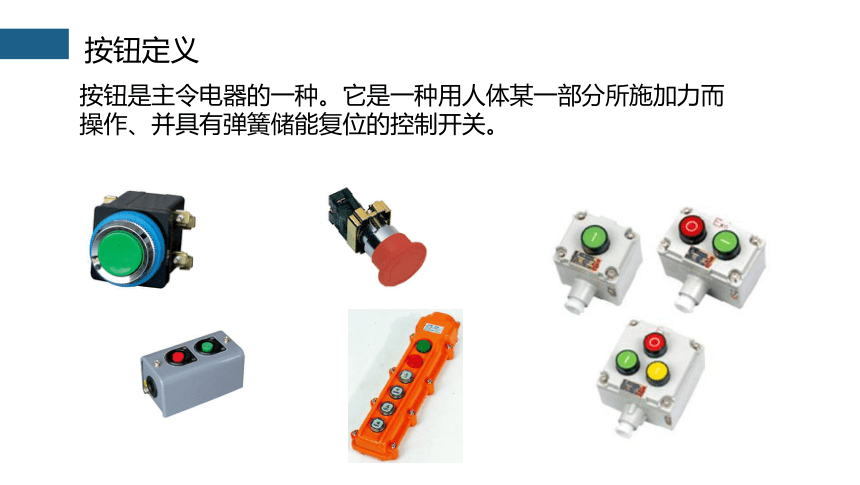

按钮是主令电器的一种。它是一种用人体某一部分所施加力而操作、并具有弹簧储能复位的控制开关。

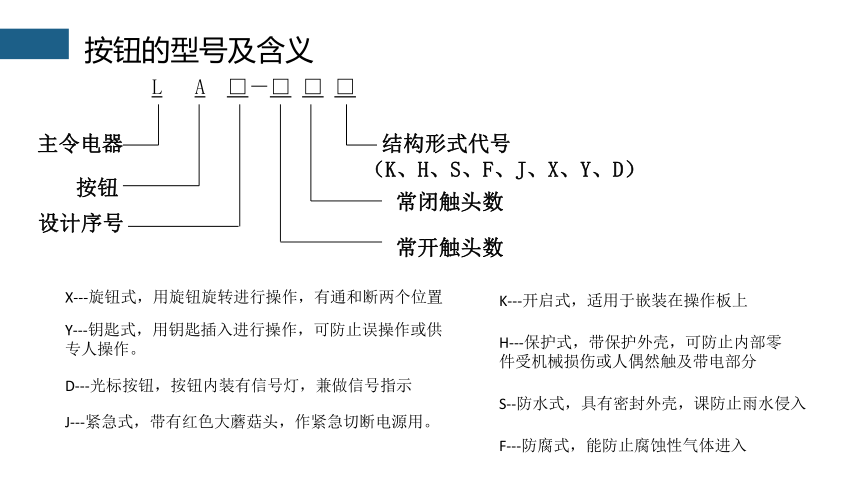

L A □－□ □ □
主令电器 结构形式代号
（K、H、S、F、J、X、Y、D）
常开触头数
常闭触头数
按钮
设计序号
K---开启式，适用于嵌装在操作板上
H---保护式，带保护外壳，可防止内部零件受机械损伤或人偶然触及带电部分
S--防水式，具有密封外壳，课防止雨水侵入
F---防腐式，能防止腐蚀性气体进入
J---紧急式，带有红色大蘑菇头，作紧急切断电源用。
X---旋钮式，用旋钮旋转进行操作，有通和断两个位置
Y---钥匙式，用钥匙插入进行操作，可防止误操作或供专人操作。
D---光标按钮，按钮内装有信号灯，兼做信号指示

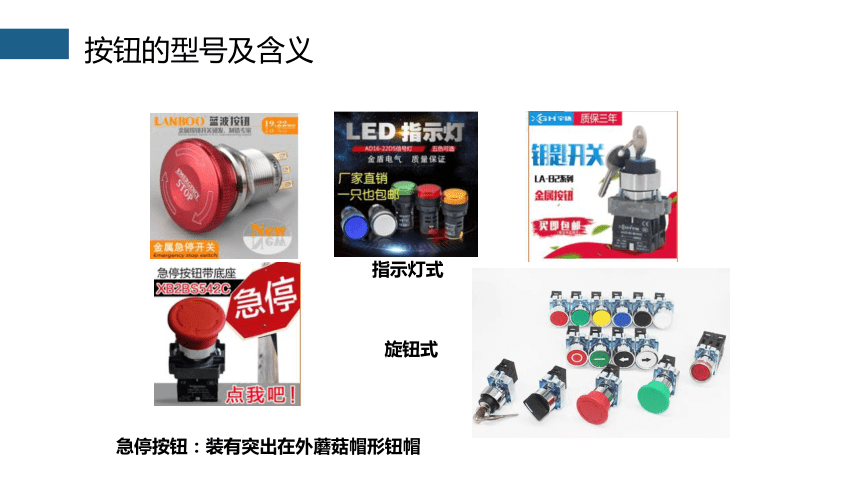

急停按钮：装有突出在外蘑菇帽形钮帽
指示灯式
旋钮式
1－按钮帽 2－复位弹簧 3－支柱连杆 4－常闭静触头5－桥式动触头 6－常开静触头 7－外壳
按钮按静态（不受外力作用）时触头的分合状态，可分为常开按钮（启动按钮）、常闭按钮（停止按钮）和复合按钮。
常开按钮：在常态下触头是断开的，当按下按钮帽时，触头 闭合；松开后按钮 自动复位 。
常闭按钮：在常态下触头是闭合的，当按下按钮帽时，触头 断开；松开后按钮 自动复位 。
复合按钮呢？
当按下复合按钮时，常闭触头先断开，常开触头后闭合；当按钮释放后，在恢复弹簧作用下的按钮复原，复原过程中常开触头先恢复断开，常闭触头后恢复闭合。
颜色 含义
红 停止、急停
黄 异常
绿 启动
蓝 强制性的：复位
白 启动与停止交替
点动必须黑色
灰 黑 急停按钮 钥匙操作式按钮
1.根据使用场合和具体用途选择按钮的种类。
2.根据工作状态指示和工作情况要求，选择按钮的颜色。
3.根据控制回路的需要选择按钮的数量。
1.按钮安装在面板上时，应布置整齐，排列合理如根据电动机启动的先后顺序，从上到下或从左到右。
2.同一机床运动部件有几种不同的工作状态时（如上、下、前、后、松、紧等），应使每一对相反状态的按钮安装在一组。
3.按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
4.由于按钮的触头间距较小，如有油污等极易发生短路故障，应注意保持触头间的清洁。
5.光标按钮一般不宜用于需长期通电显示处，以免塑料外壳过度受热而变形，使更换灯泡困难。
故障现象 可能原因 处理方法
触头接触不良 触头烧损 修整触头或更换产品
触头表面有尘垢 清洁触头表面
触头弹簧失效 重绕弹簧或更换产品
触头间短路 塑料受热变形导致接线螺钉相碰短路 查明发热原因排除故障并更换产品
杂物或油污在触头间形成通路 清洁按钮内部
