富怡服装CAD软件
设计工具栏
功能:将一条线从指定位置断开，变成两条线，或把多段线连接成条线。
设计工具栏

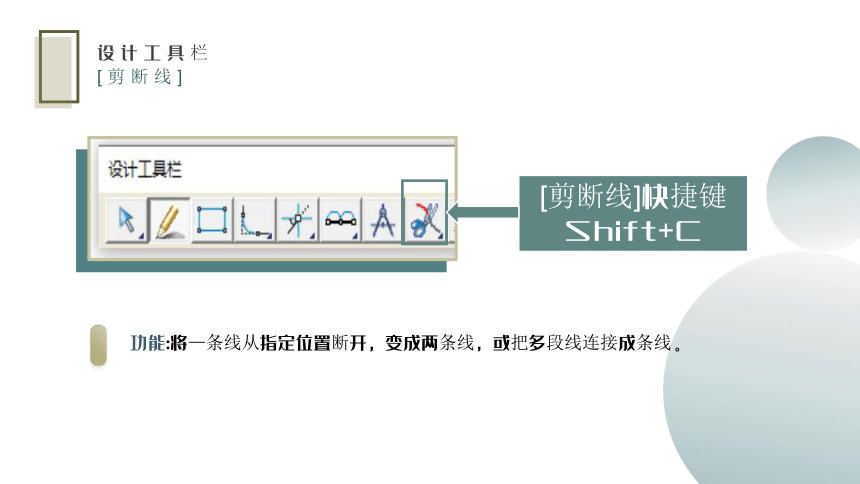

[剪断线]
[剪断线]快捷键Shift+C
操作:
(1)剪断线:单击要剪断的线，再单击要断开的点，弹出[点的位置]对话框，输入数据完成。有交点的线，从相交点剪开，单击要剪断的线，再单击相交点即可。
(2)连接线:分别单击或框选要连接的线，再单击右键。
设计工具栏
[剪断线]
[剪断线]快捷键Shift+C
设计工具栏

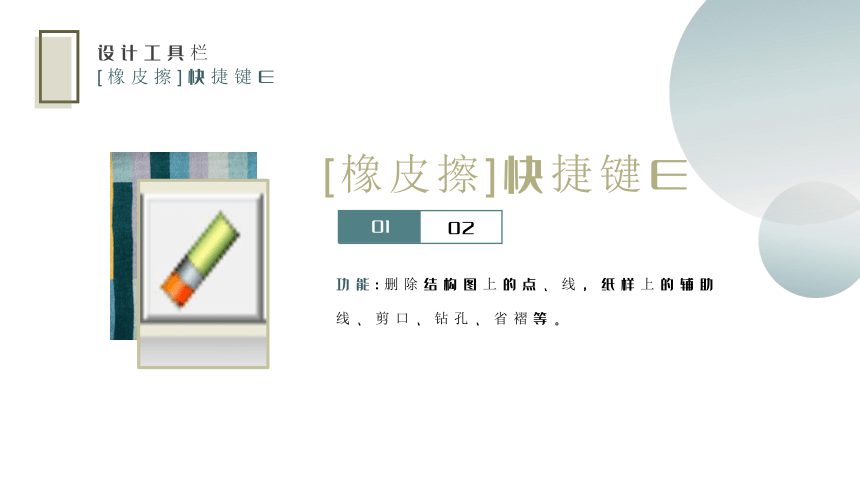

[橡皮擦]快捷键E
[橡皮擦]快捷键E
功能:删除结构图上的点、线，纸样上的辅助线、剪口、钻孔、省褶等。
02
01
02
设计工具栏

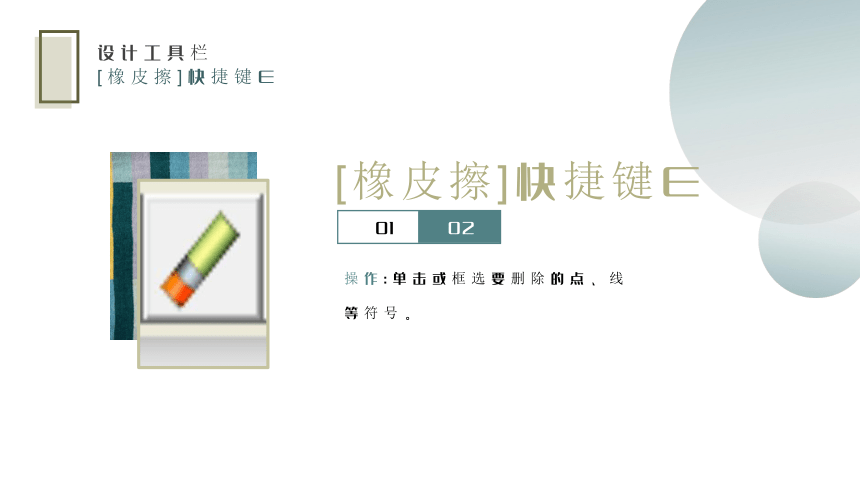

[橡皮擦]快捷键E
[橡皮擦]快捷键E
操作:单击或框选要删除的点、线等符号。
01
02
设计工具栏

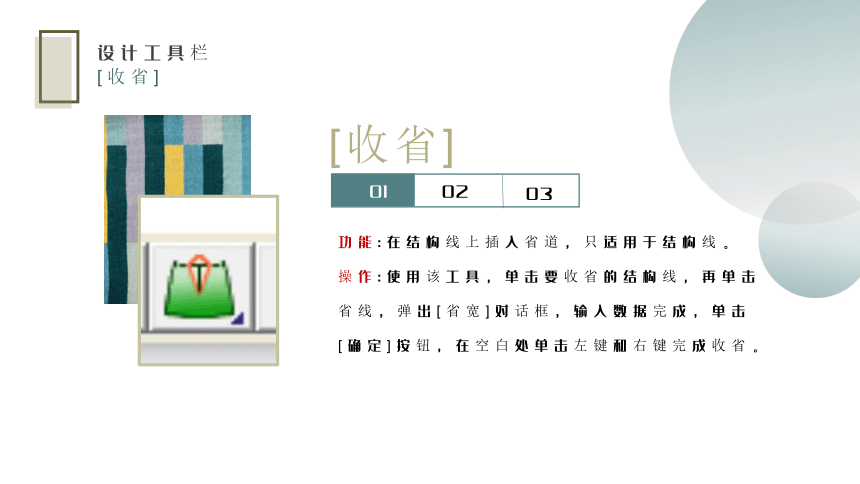

[收省]
[收省]
功能:在结构线上插入省道，只适用于结构线。
操作:使用该工具，单击要收省的结构线，再单击省线，弹出[省宽]对话框，输入数据完成，单击[确定]按钮，在空白处单击左键和右键完成收省。
01
02
03
设计工具栏
[收省]

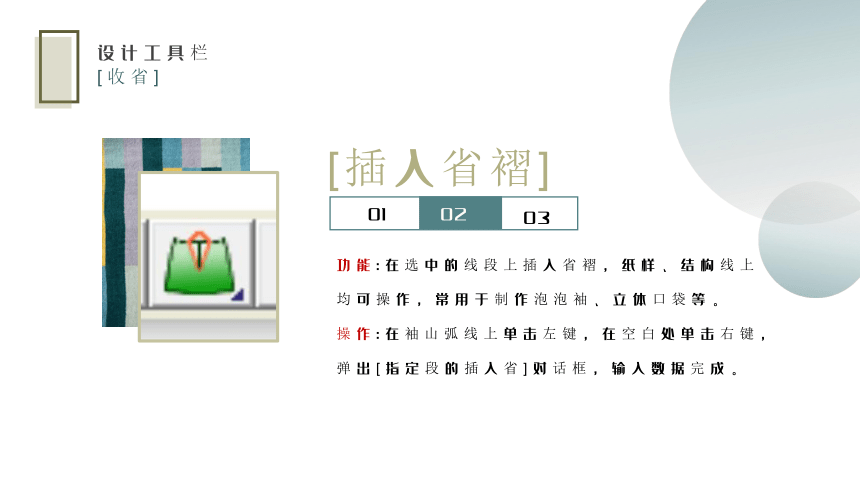

[插入省褶]
功能:在选中的线段上插入省褶，纸样、结构线上均可操作，常用于制作泡泡袖、立体口袋等。
操作:在袖山弧线上单击左键，在空白处单击右键，弹出[指定段的插入省]对话框，输入数据完成。
01
02
03
设计工具栏
[收省]

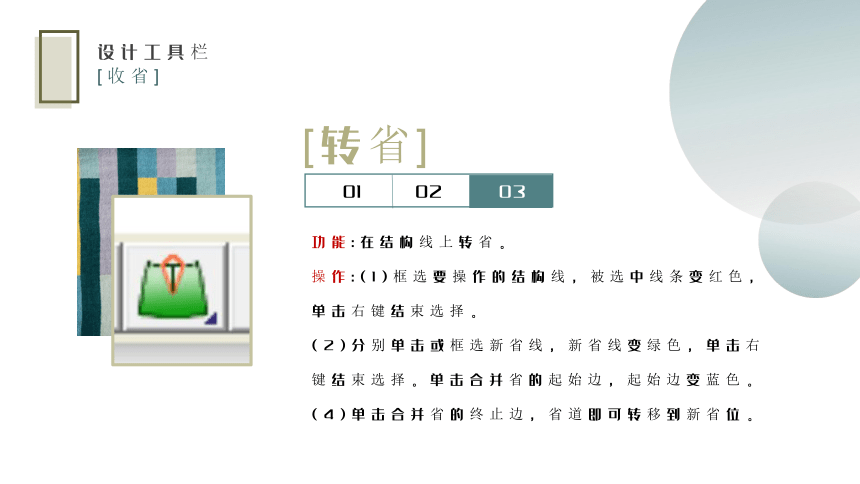

[转省]
功能:在结构线上转省。
操作:(1)框选要操作的结构线，被选中线条变红色，单击右键结束选择。
(2)分别单击或框选新省线，新省线变绿色，单击右键结束选择。单击合并省的起始边，起始边变蓝色。
(4)单击合并省的终止边，省道即可转移到新省位。
01
02
03
设计工具栏

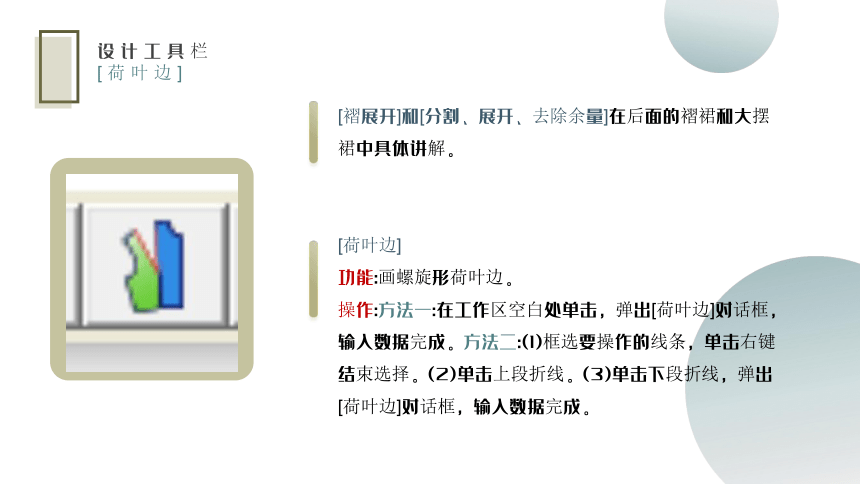

[荷叶边]
[褶展开]和[分割、展开、去除余量]在后面的褶裙和大摆裙中具体讲解。
[荷叶边]
功能:画螺旋形荷叶边。
操作:方法一:在工作区空白处单击，弹出[荷叶边]对话框，输入数据完成。方法二:(1)框选要操作的线条，单击右键结束选择。(2)单击上段折线。(3)单击下段折线，弹出[荷叶边]对话框，输入数据完成。
功能:用于测量一段线的长度、多段线相加所得总长、比较多段线的差值，也可以测量剪口到点的长度。
操作:选线的方式有点选(在线上用左键单击)、框选(在线上用左键框选)、拖选(单击线段起点按住鼠标不放，拖动至另一个点)3种方式。
(1)选中该工具，分别单击衣片袖窿线，单击右键结束选择，再分别单击袖子的袖窿线，单击右键结束选择，在[长度比较]对话框显示出比较数据。
设计工具栏
[比较长度]快捷键R
[量角器]
(1)测量一条线的角度:框选要测量的线，单击右键，弹出[角度测量]对话框，显示测量数据。
(2)测量两条线的夹角:分别单击两条线，在两条线之间的空白处单击右键，弹出[角度测量]对话框，显示测量数据。
设计工具栏
[比较长度]快捷键R
设计工具栏
[旋转]快捷键Ctrl+B
[旋转]快捷键Ctrl+B
功能:用于旋转复制或旋转一组点或线，适用于结构线与纸样辅助线。
操作:(1)单击或框选要旋转的线，单击右键结束选择，按[Shift]键可以切换为复制旋转或旋转。
(2)单击任意两个点作旋转中心和旋转起始点，移动鼠标即可旋转线条，再次单击完成。
设计工具栏
[旋转]快捷键Ctrl+B
[对称]K
功能:用于对称复制或对称一组点或线。
操作:(1)单击任意两个点作对称轴。 (2)单击或框选要对称的线，此时按[Shift]键可以切换为对称旋转或对称，单击右键完成。
设计工具栏
[旋转]快捷键Ctrl+B
[移动]快捷键G
功能:用于复制移动或移动一组点或线。
操作:(1)单击或框选要对称的线，单击右键结束选择。 (2)此时按[Shift]键可以切换为复制移动或移动，单击任意一个点，移动线条再单击。
设计工具栏
[旋转]快捷键Ctrl+B
[对接]快捷键J
功能:用于把一组线和另一组线对接上，适用于结构线与纸样辅助线，常用于肩斜线等位置的对接。
操作:(1)单击后肩斜线，后侧颈点变亮。 (2)单击前肩斜线，前侧颈点变亮，表示对接时前、后侧颈点重叠。
(3)分别单击要对接的线条，此时按[Shift]键可以切换为复制对接或对接，单击右键完成。
设计工具栏
剪刀
[剪刀]快捷键W
功能:用于从结构线或辅助线上拾取纸样。
操作:方法一:框选所有线条，单击右键，系统自动按最大区域生成纸样。 方法二:从某一端点开始，顺时针依次单击纸样的外轮廓线条，经过弧线要在线上多单击一下，直至形成封闭区域。在纸样上单击右键，可以从纸样上拾取内部辅助线，单击纸样上的结构线，单击右键完成。
01
02
设计工具栏
剪刀
[拾取内轮廓]
功能:将纸样内某区域挖空。
操作:(1)在衣片列表框单击要挖空的纸样，纸样变色表示被选中。(2)框选要挖空的辅助线。(3)在空白处单击右键，纸样即可被挖空。
01
02
设计工具栏
[加入/调整工艺图片]
功能:与[文档]菜单的[保存到图库]命令配合制作工艺图片；调出并调整工艺图片。
[设置线的颜色类型]
功能:用于修改结构线的颜色、线类型、纸样辅助线的线类型、输出类型。
操作:选择该工具，在快捷工具栏上出现。
设计工具栏
T[加文字]
功能:用于在结构图上或纸样上加文字、移动文字、修改或删除文字。
操作:(1)在需要加文字的工作区单击，弹出[文字]对话框，输入文字，设置其大小，单击[确定]按钮。(2)如需移动文字，则用该工具单击需要移动的文字即可选中并移动。
设计工具栏
今天学习了设计工具栏中剪断线、省的转移、复制等工具的使用方法，重点是省的转移，在以后的女装CAD制图中省的转移会经常用到。
