—— 低 压 断 路 器
模块一：三相异步电动机的直接启动电路

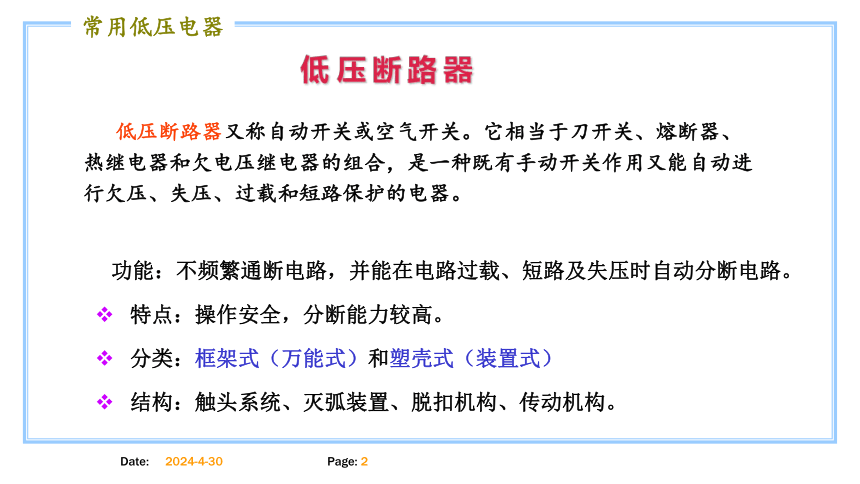

功能：不频繁通断电路，并能在电路过载、短路及失压时自动分断电路。
特点：操作安全，分断能力较高。
分类：框架式（万能式）和塑壳式（装置式）
结构：触头系统、灭弧装置、脱扣机构、传动机构。
低压断路器又称自动开关或空气开关。它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。
低 压 断 路 器

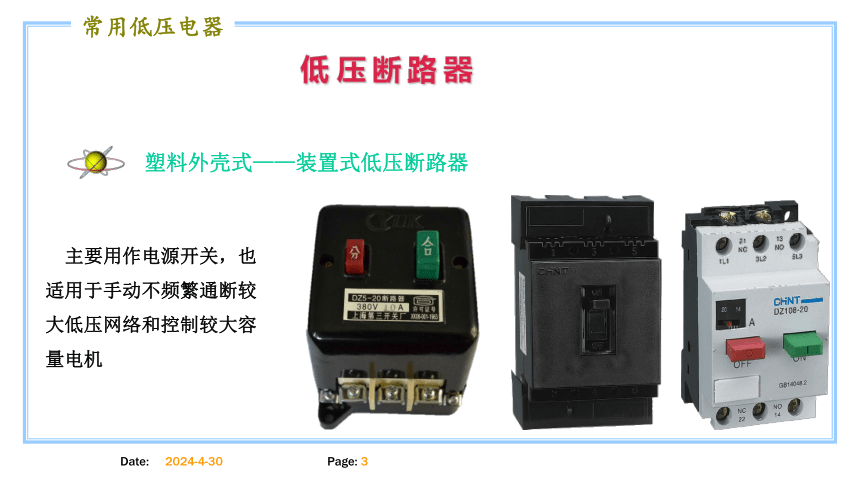

塑料外壳式——装置式低压断路器
主要用作电源开关，也适用于手动不频繁通断较大低压网络和控制较大容量电机
低 压 断 路 器

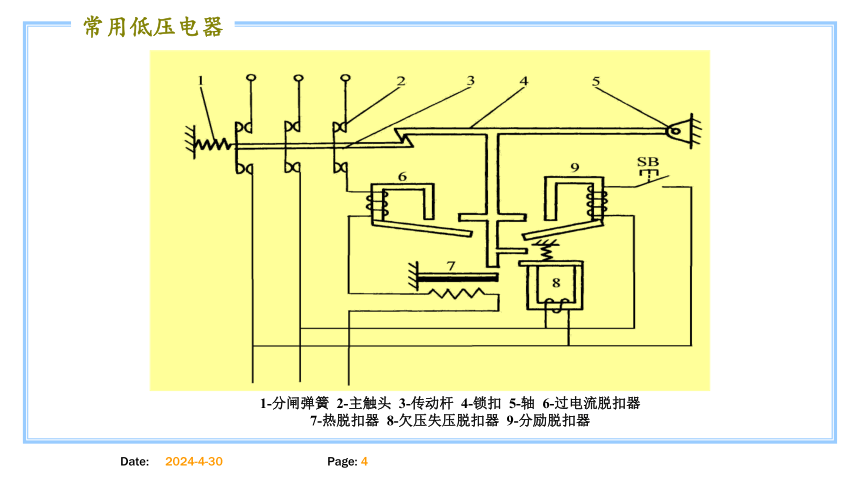

1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器
7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器

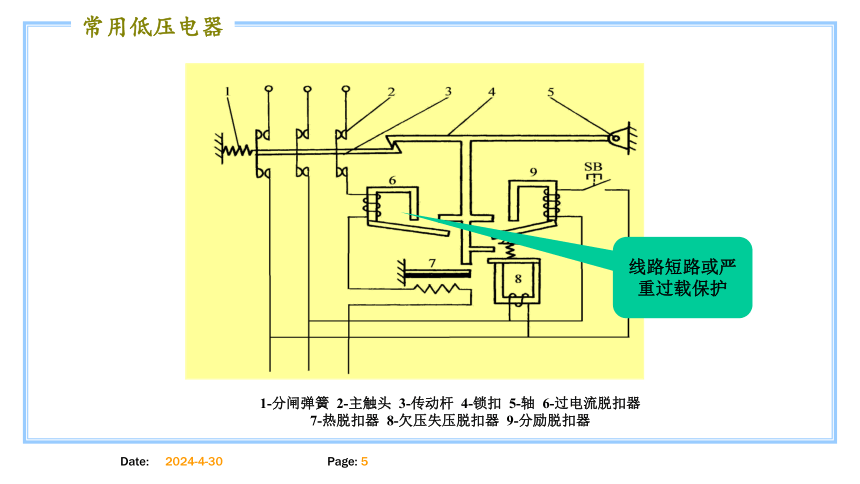

1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器
7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器
线路短路或严重过载保护

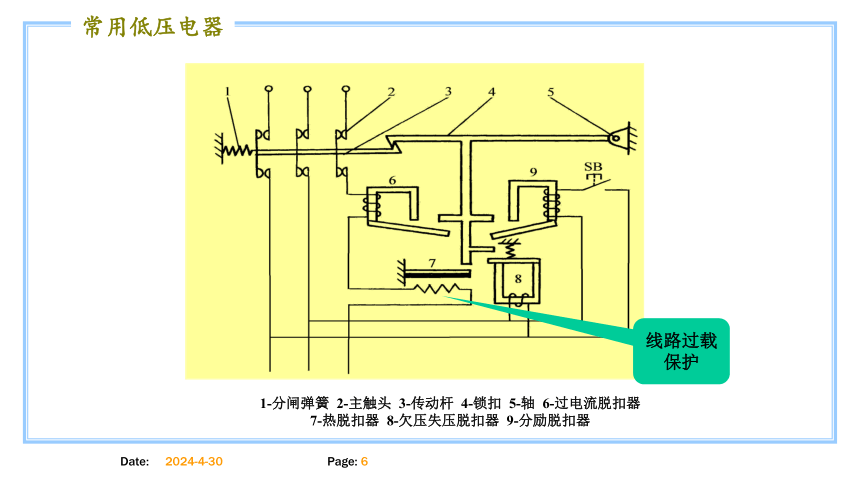

1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器
7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器
线路过载保护

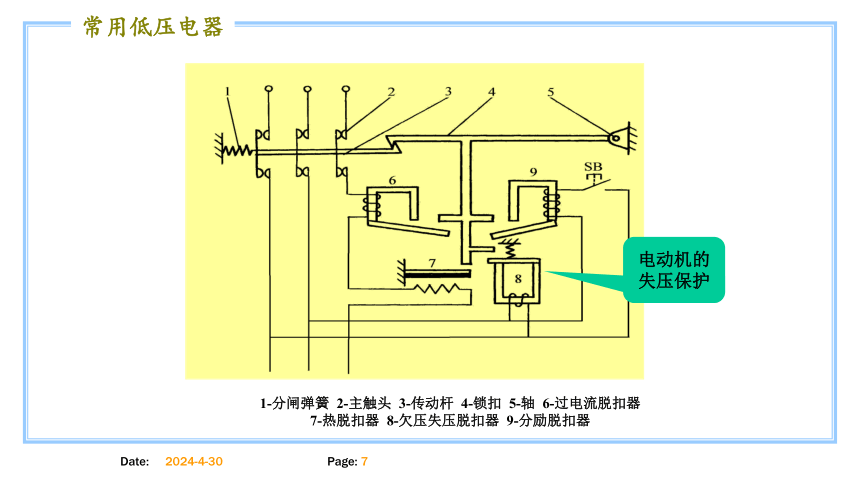

1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器
7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器
电动机的失压保护
1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器
7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器
远距离跳闸，对电路不起保护作用
主要用作配电线路的保护开关、电机及照明线路的控制开关
框架式断路器——万能式低压断路器
低 压 断 路 器
漏电断路器——触电保安器、漏电保护器、漏电开关
低 压 断 路 器
用途:主要用于当发生人身触电或漏电时，能迅速切断电源，保障人身安全，防止触电事故。有的漏电保护器还兼有过载、短路保护，用于不频繁起、停的电动机。
低压断路器的符号
低压断路器
元件四 低压断路器
低压断路器的选用
★ 低压断路器额定电压 ≥线路或设备的额定电压
★ 低压断路器额定电流 ≥ 负载工作电流
★ 低压断路器脱扣额定电流 ≥负载工作电流
★ 低压断路器极限通断能力 ≥电路最大的短路电流
★ 低压断路器欠电压脱扣器的额定电压要等于主电路额定电压
低 压 断 路 器
低压断路器的维护
★ 使用前应将电磁铁工作面的防锈油脂抹净，以免影响正常工作
★ 操作机构在使用一定次数以后（约1/4机械寿命），在机构的转动部分应加润滑油（小容量不需要）
★ 定期检修时，应清除自动开关上的灰尘，以保证良好绝缘
★ 灭弧室因短路分断或较长时间使用后，应清除内壁和栅片上的金属颗粒和黑烟。长期未使用的灭弧室（如配件），在使用前应先烘干
★ 触头表面如有毛刺、颗粒等应及时清理和修整，以保证良好的接触
★ 定期检查各脱扣器的电流整定值和延时
低 压 断 路 器
