—— 刀开关的认识与检测
模块一：三相异步电动机直接启动电路
低压电器概述

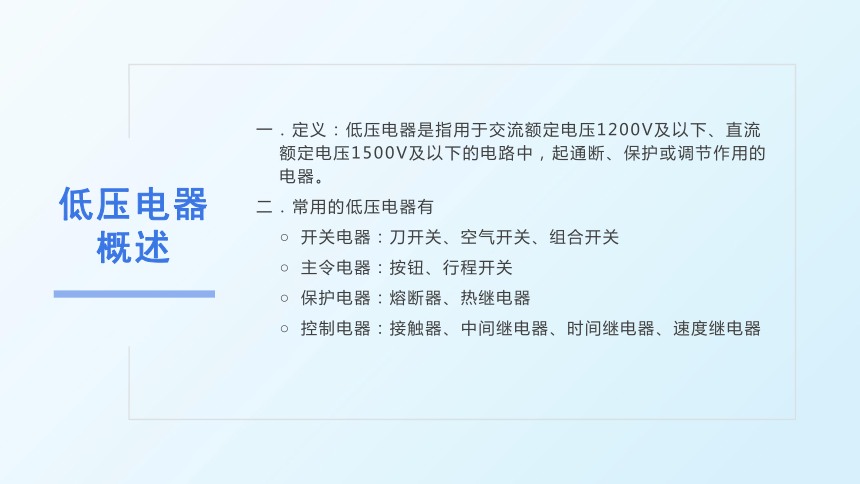

定义：低压电器是指用于交流额定电压1200V及以下、直流额定电压1500V及以下的电路中，起通断、保护或调节作用的电器。
常用的低压电器有
开关电器：刀开关、空气开关、组合开关
主令电器：按钮、行程开关
保护电器：熔断器、热继电器
控制电器：接触器、中间继电器、时间继电器、速度继电器
刀开关的认识
刀开关的选用
刀开关的安装
刀开关的检测
刀开关的认识
1.作用：刀开关也称为负荷开关是一种手动电器，在低压电路中用于不频繁地接通和分断电路，或用于隔离电源，故又称 “ 隔离开关 ” 。

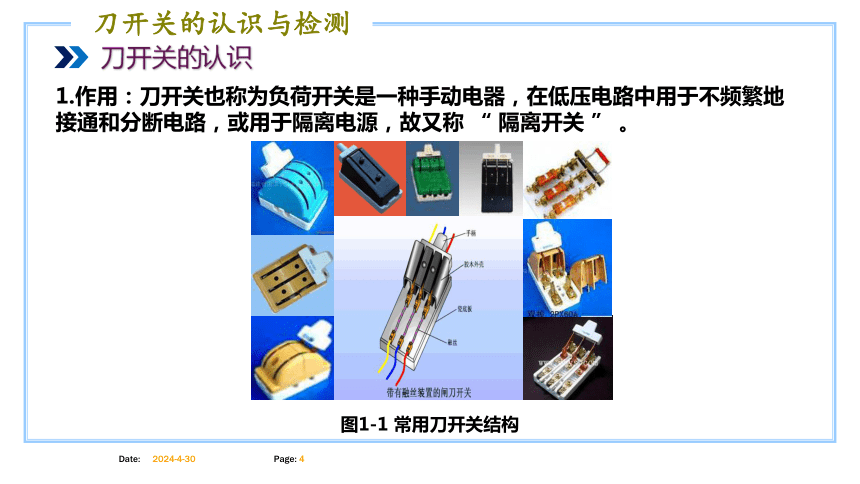

图1-1 常用刀开关结构
刀开关的认识
2.结构：刀开关是一种结构较为简单的手动电器，主要由手柄、触刀（动触头）、刀夹座（静触点）、进线座、出线座和绝缘底板等组成，如图所示。

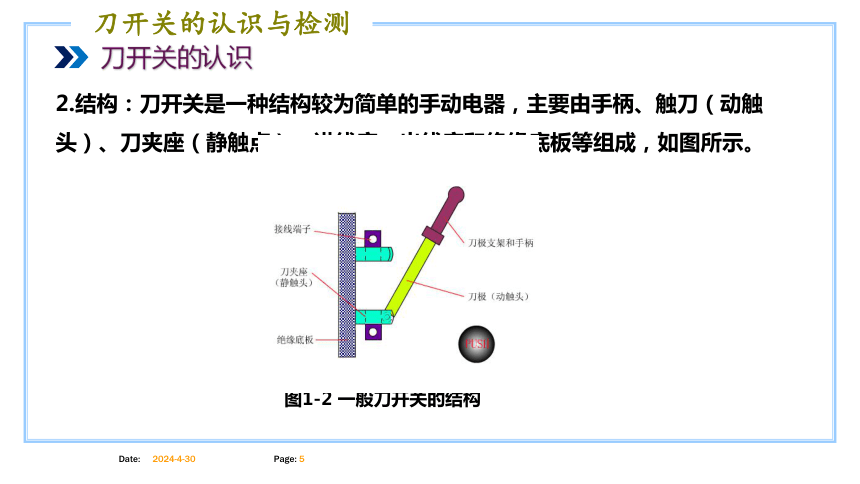

图1-2 一般刀开关的结构
（1）按照刀极数分类
单刀：用在某一相线上
双刀：用在两相上
三刀: 用在三相上
刀开关的认识
3.分类：

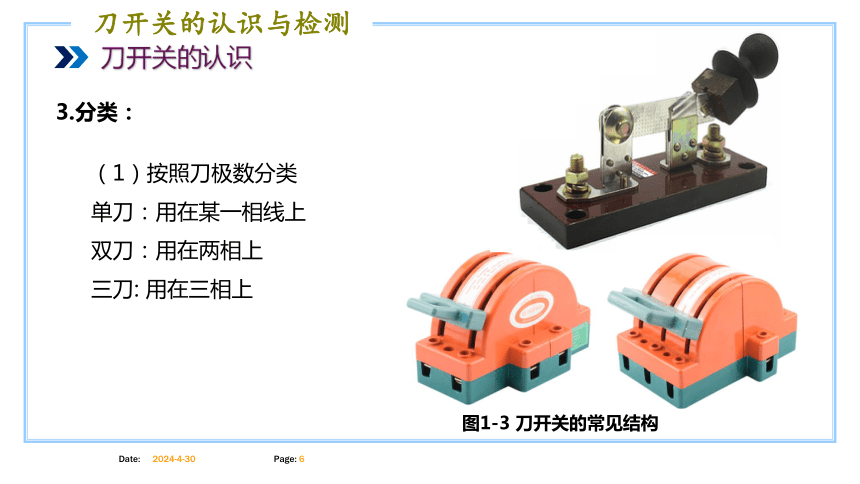

图1-3 刀开关的常见结构
刀开关的认识
3.分类
（2）按照有无熔断器分类
不带熔断器：无短路保护作用
带熔断器：具有短路保护作用
4.符号
QS
QS——FU
图1-4 刀开关的符号
图a 不带熔断器刀开关符号
图b 带熔断器刀开关符号
5.型号
刀开关的认识
图1-5 刀开关型号
刀开关的选用
HK开启式刀开关用于一般的照明电路和功率小于5.5kW的电动机控制线路中。
1.结构形式的选择。根据刀开关在线路中的作用和安装位置确定其结构形式:如仅用来隔离电源,则只需选用不带灭弧罩的产品:如用来分断负载,就应选用带灭弧罩,而且是通过杠杆来操作的刀开关。
2.操作方式的选择。可选择正而操作还是侧面操作、直接操作还是杠杆传动等。
3.接线方式的选择。可选择板前接钱还是板后接线。
4.额定电流的选择。刀开关的额定电流一般应大于或等于所关断电路中各个负载额定电流的总和。若负载是电动机,就必须考虑到电动机的起动电流为额定电流的4-7倍,故应选用额定电流大一级的刀开关。
1.刀开关安装时,应注意母线与刀开关接线端子相连时,不应存在扭应力;在安装杠杆操作机构时,应调节好连杆的长度,以保证操作到位且灵活。
2.刀开关应垂直安装在开关板上,并要使静触点位于上方。如静触点位于下方,当刀开关断开时,如果铰链支座松动,动触点在自重作用下掉落而发生误动作,会造成严重事故。
3.刀开关作电源隔离开关使用时,合闸顺序是先合上刀开关,再合上其他用以控制负载的开关;分闸顺序则相反。
刀开关的安装
4.严格按照产品说明书规定的分断能力来分断负载,无灭弧罩的刀开关,一般不允许分断和合上功率大的负载,否则会娆坏刀开美,严重的还会造成电源线间短路,甚至发生火灾。
5.对于多极刀开关,应保证各极动作的同步性,而且接触良好。否则,当负载是电动机时,便可能发生电动机因缺相运转而烧坏的事故。
6.刀开关在合闸时,应保证三相触点同时合闸,而且要接触良好。
7.如果刀开关不是安装在封闭的控制箱内,则应经常检查,防止因积尘过多而发生线间闪络现象。
刀开关的安装
刀开关的检测
步骤：
1.选档位
2.选刀极
3.闭合刀开关
4.读测量数值
