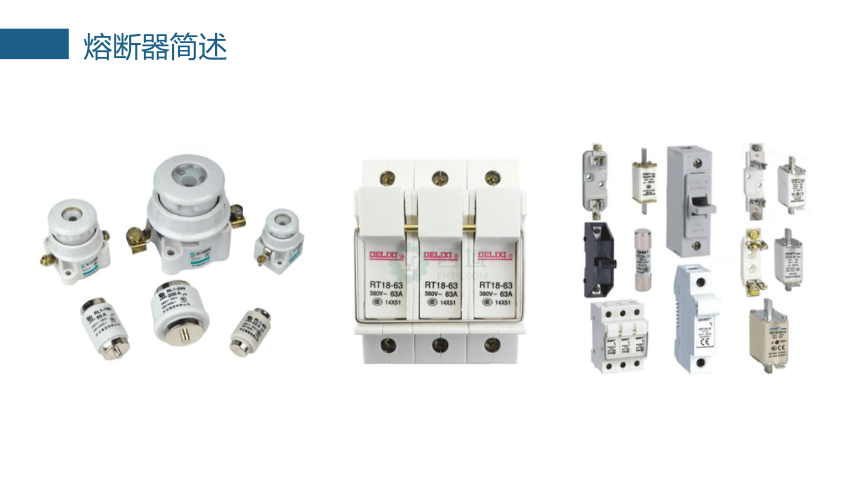

项目一 常用低压电器——熔断器
模块一 三相异步电动机直接启动电路
□ □ □－ □ / □
　　　　　　　　　　　　　　 熔体额定电流（A）
　 熔断器额定电流（A）
　　　　　　　　　　　　　　　　　　 设计代号
　　　　　　 Ｃ—瓷插式 Ｌ—螺旋式 Ｍ—无填料密封管式 Ｔ—有填料密封管式 Ｓ—快速式 Ｚ—自复式
　　　　　　　　　　　　　　　　　　 R —熔断器　

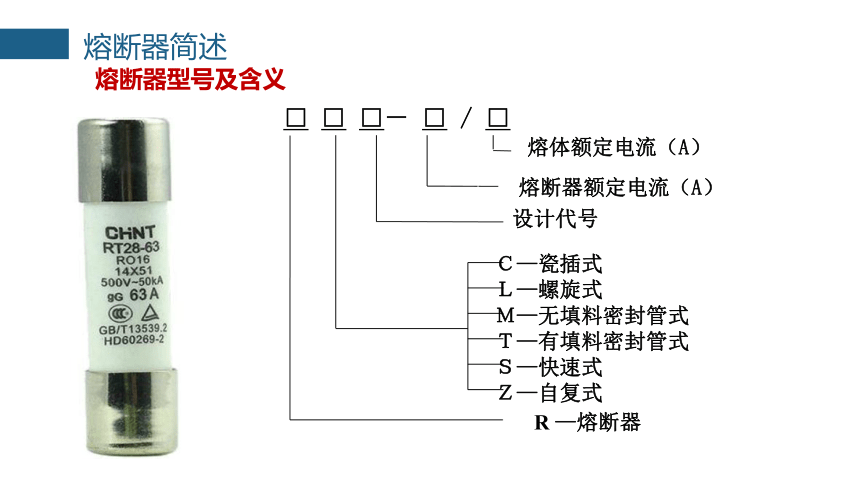

熔断器型号及含义

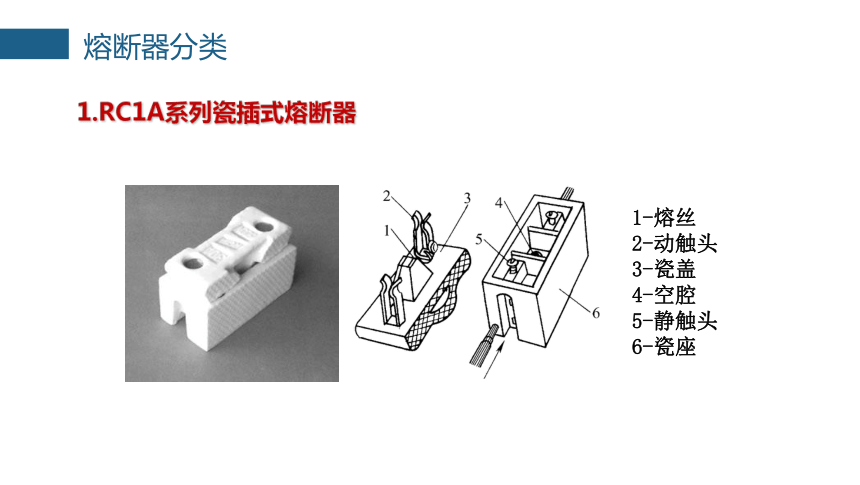

1.RC1A系列瓷插式熔断器
1-熔丝 2-动触头 3-瓷盖 4-空腔 5-静触头 6-瓷座

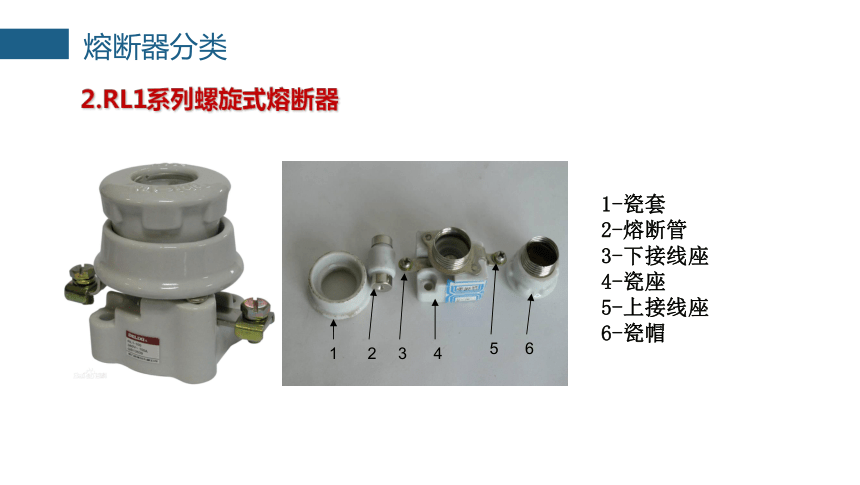

2.RL1系列螺旋式熔断器
1-瓷套
2-熔断管
3-下接线座 4-瓷座
5-上接线座 6-瓷帽
1
2
3
4
5
6

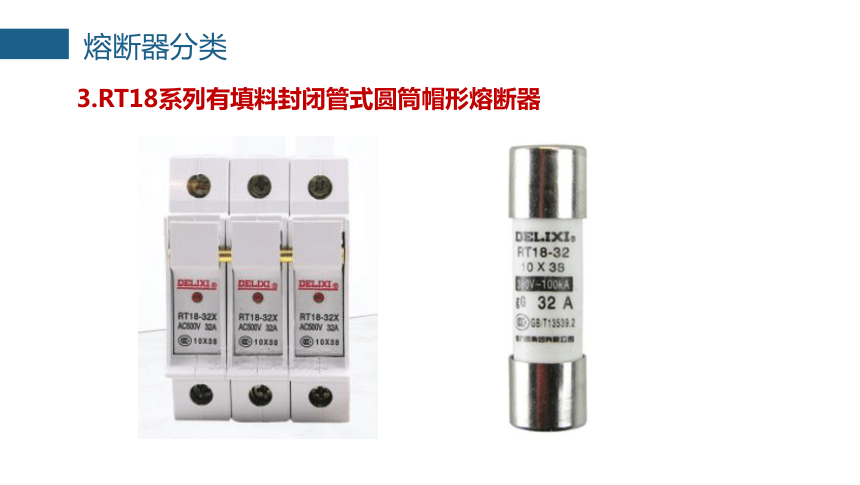

3.RT18系列有填料封闭管式圆筒帽形熔断器

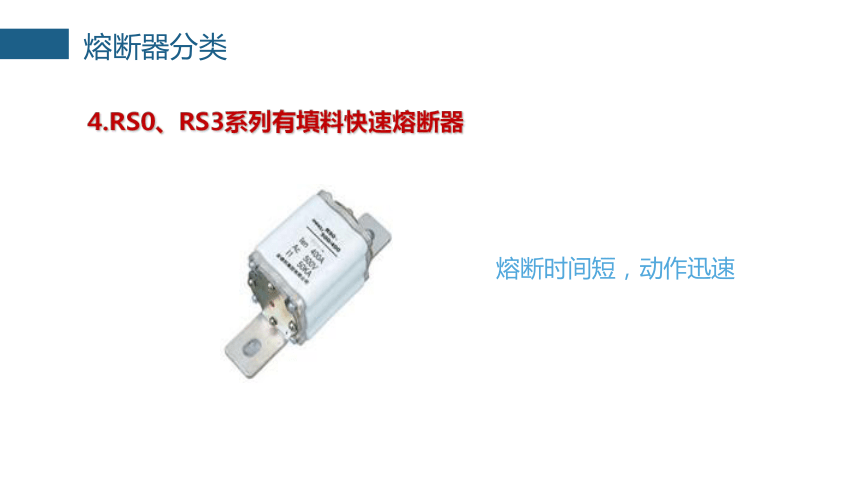

4.RS0、RS3系列有填料快速熔断器
熔断时间短，动作迅速
5.RM10系列无填料封闭管式熔断器
特点 熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管内熔体为变截面的熔片，更换熔体较方便
应用 用于交流额定电压380V及以下、直流440V及以下、电流在600A以下的电力线路中
1-夹座 2-熔断管 3-钢纸管 4-黄铜套管 5-黄铜帽 6-熔体 7-刀型夹头
6 .自复式熔断器
安秒特性: 在规定的条件下，表征流过熔体的电流与熔体熔断时间的关系曲线，如右图所示。
熔断器的熔断电流与熔断时间的关系
熔断电流IS(A) 1.25IN 1.6IN 2.0IN 2.5IN 3.0IN 4.0IN 8.0IN 10.0IN
熔断时间t（s） ∞ 3600 40 8 4.5 2.5 1 0.4
1.熔断器类型的选用
根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。
2.熔断器额定电压和额定电流的选用
熔断器的额定电压必须等于或大于线路的额定电压。
熔断器的额定电流必须等于或大于所装熔体的额定电流。
3.熔体额定电流的选用
（1）对照明和电热等的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。
（2）对一台不经常启动且启动时间不长的电动机的短路保护，应有：
IRN ≥(1.5～2.5)IN
（3)对多台电动机的短路保护，应有：
IRN ≥(1.5～2.5)INmax +∑IN
故障现象 可能原因 处理方法
电路接通瞬间，熔体熔断 熔体电流等级选择过小 更换熔体
负载侧短路或接地 排除负载故障
熔体安装时受机械损伤 更换熔体
熔体未熔断，但电路不通 熔体或接线座接触不良 重新连接
祝学习愉快
