服装CAD概述
开创时代精品
领导时尚潮流
服装CAD概述

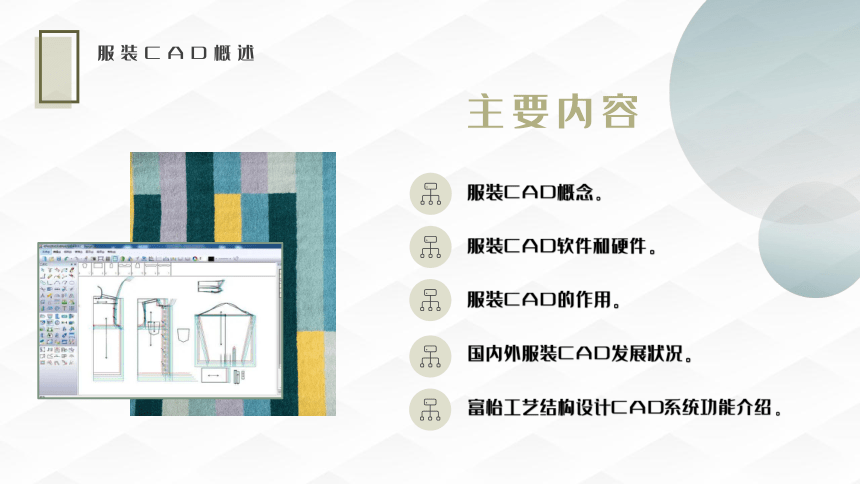

主要内容
服装CAD概念。
服装CAD软件和硬件。
服装CAD的作用。
国内外服装CAD发展状况。
富怡工艺结构设计CAD系统功能介绍。

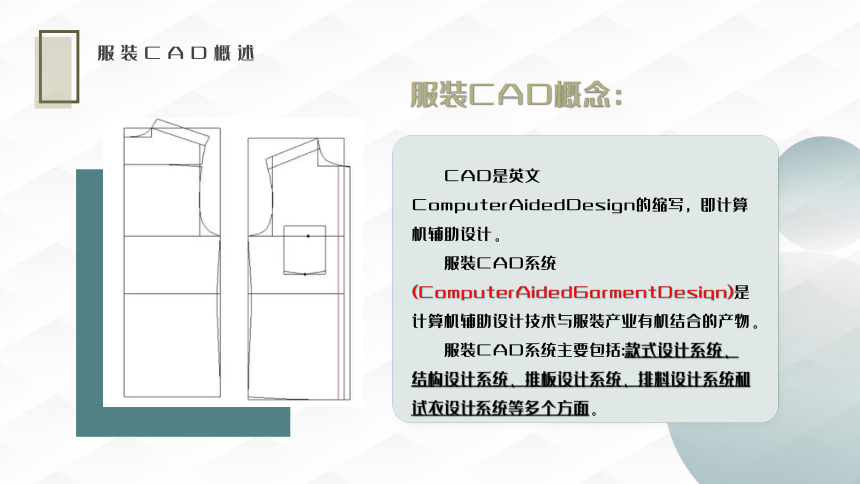

CAD是英文ComputerAidedDesign的缩写，即计算机辅助设计。
服装CAD系统(ComputerAidedGarmentDesign)是计算机辅助设计技术与服装产业有机结合的产物。
服装CAD系统主要包括:款式设计系统、结构设计系统、推板设计系统、排料设计系统和试衣设计系统等多个方面。
服装CAD概述
服装CAD概念：
服装CAD概述

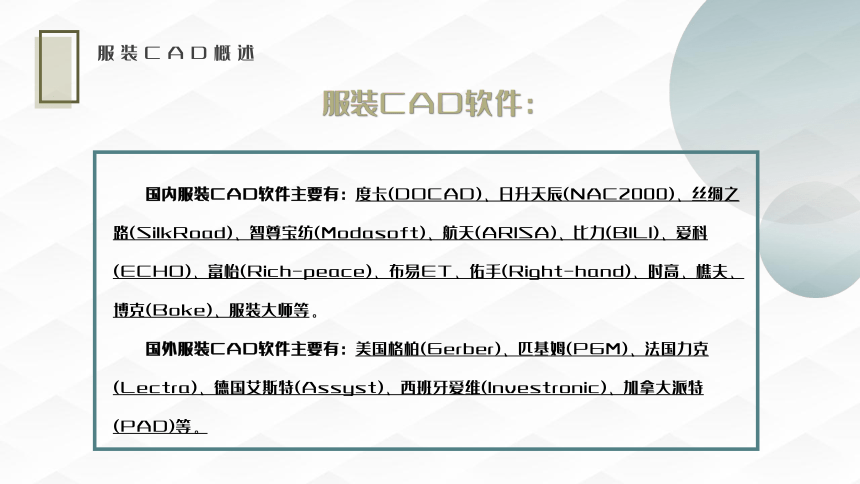

国内服装CAD软件主要有：度卡(DOCAD)、日升天辰(NAC2000)、丝绸之路(SilkRoad)、智尊宝纺(Modasoft)、航天(ARISA)、比力(BILI)、爱科(ECHO)、富怡(Rich-peace)、布易ET、佑手(Right-hand)、时高、樵夫、博克(Boke)、服装大师等。
国外服装CAD软件主要有：美国格柏(Gerber)、匹基姆(PGM)、法国力克(Lectra)、德国艾斯特(Assyst)、西班牙爱维(Investronic)、加拿大派特(PAD)等。
服装CAD软件：
输入
设备
输出
设备
信息
处理
设备
服装CAD概述
数码相机、摄影机、扫描仪、手写板，数字化仪等。手写板与鼠标的用途很相似，主要用于屏幕光标的快速定位，手写板的分辨率很高，十分精确，可用于结构设计中的数据输入等。数字化仪是一种图形输入设备，在服装CAD系统中，往往采用数字化仪作为服装样板的输入工具，它可以迅速将企业纸样或成衣输入到计算机中，并可修改、测量及添加各种工艺标识，读取方便，定位精确。

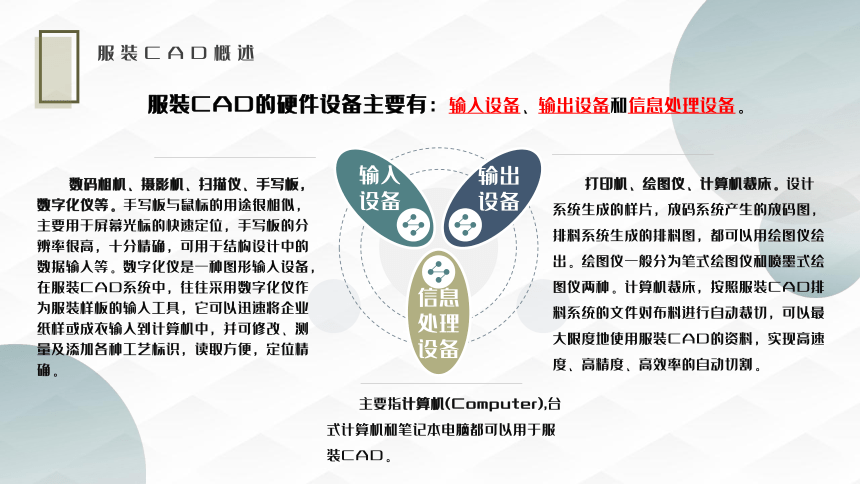

服装CAD的硬件设备主要有：输入设备、输出设备和信息处理设备。
打印机、绘图仪、计算机裁床。设计系统生成的样片，放码系统产生的放码图，排料系统生成的排料图，都可以用绘图仪绘出。绘图仪一般分为笔式绘图仪和喷墨式绘图仪两种。计算机裁床，按照服装CAD排料系统的文件对布料进行自动裁切，可以最大限度地使用服装CAD的资料，实现高速度、高精度、高效率的自动切割。
主要指计算机(Computer),台式计算机和笔记本电脑都可以用于服装CAD。
服装CAD概述
服装CAD硬件
数码相机
手写板
数字化仪
喷墨绘图仪
电脑裁床
数字切割机
服装CAD概述
服装CAD硬件
信息处理设备：计算机
服装CAD概述
服装CAD硬件
输入设备：数码相机、摄影机、扫描仪、手写板，数字化仪
数码相机
手写板
数字化仪
服装CAD概述
服装CAD硬件
输出设备：打印机、绘图仪、计算机裁床
喷墨绘图仪
电脑裁床
数字切割机
应用服装CAD是现代服装工业发展的必然趋势，它带给服装企业的不仅是资源的节约，更重要的是设计水平和产品质量的提高。
服装CAD具有速度快、绘图准确、管理方便、易于修改等优点，非常适合于多品种、小批量、短周期、变化快的服装行业。
服装CAD概述
服装CAD的作用
(1)降低劳动强度，提高工作效率。
(2)提高设计精度，保证产品质量。
(3)节约人力资源，提高生产效率。
(4)节约原辅材料，降低生产成本。
(5)方便生产管理，利于资源共享。
服装CAD概述
服装CAD的发展趋势
智能化
三维立体化
集成化
网络化
简易直观化
开放式与标准化
服装CAD在服装行业的应用将越来越广泛，并深入渗透到设计、生产、管理、销售和服务的各个环节。
也加速了传统服装产业向现代化转型。
1、什么是服装CAD
2、服装CAD系统的组成和硬件配置
3、介绍了目前国内外常见的服装CAD软件
重点是服装设计的系统组成和硬件配置与服装CAD各系统和硬件的基本功能。
下次课我们将要学习服装CAD的安装和工作界面的分布，谢谢大家，我们下次课再见。
服装CAD概述
本节课主要内容
谢谢观看
