(共21张PPT)

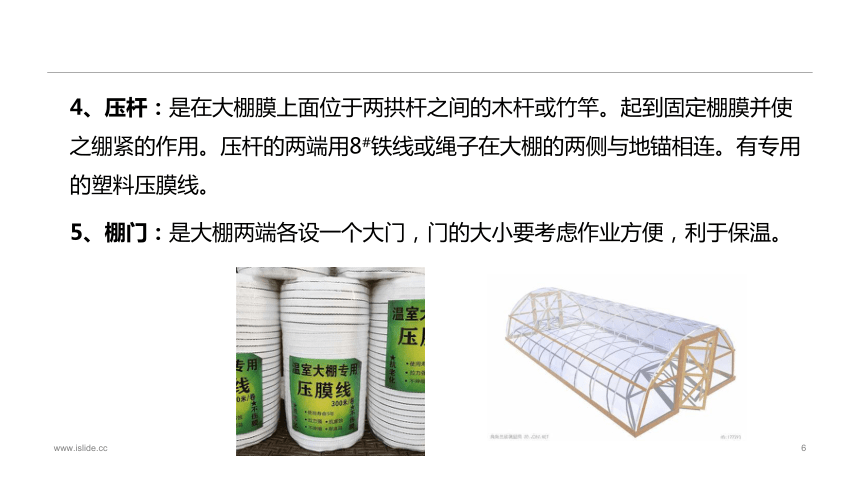

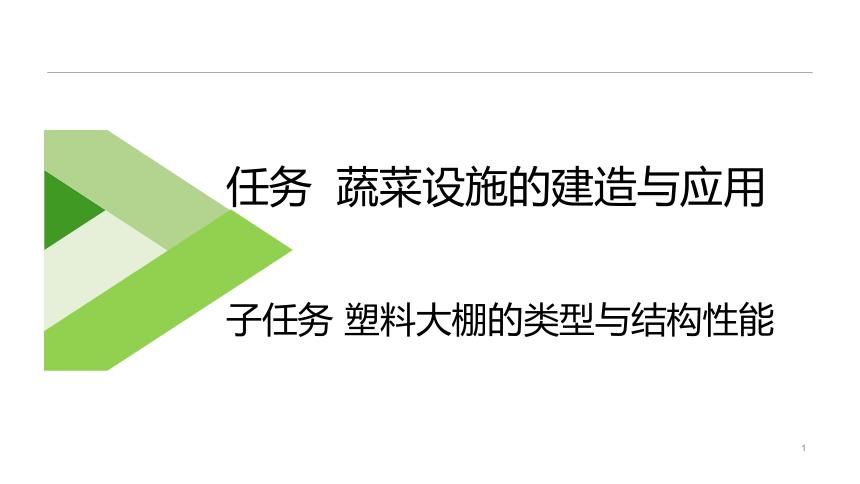

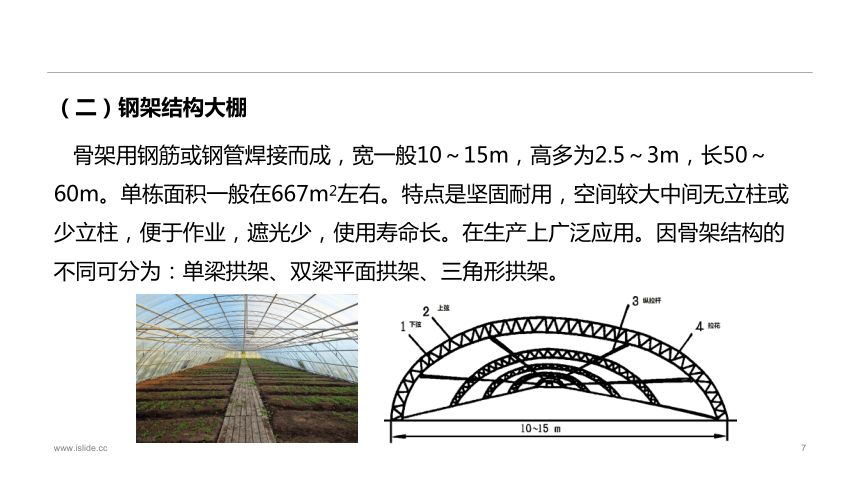

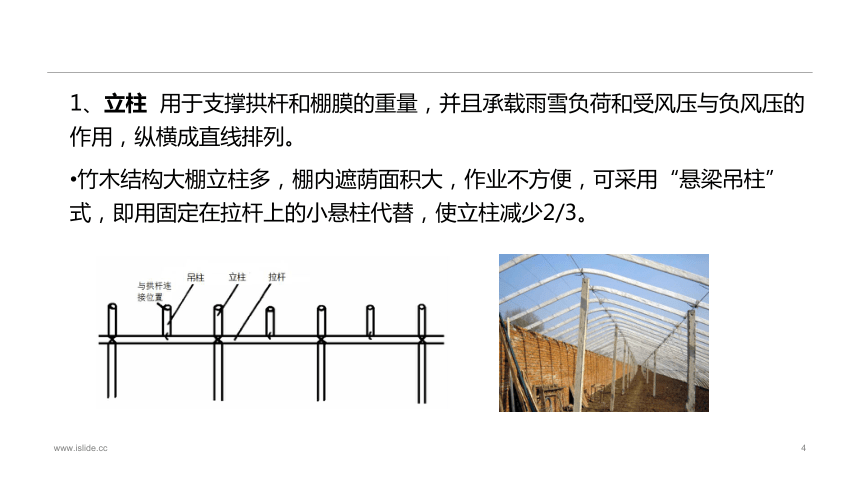

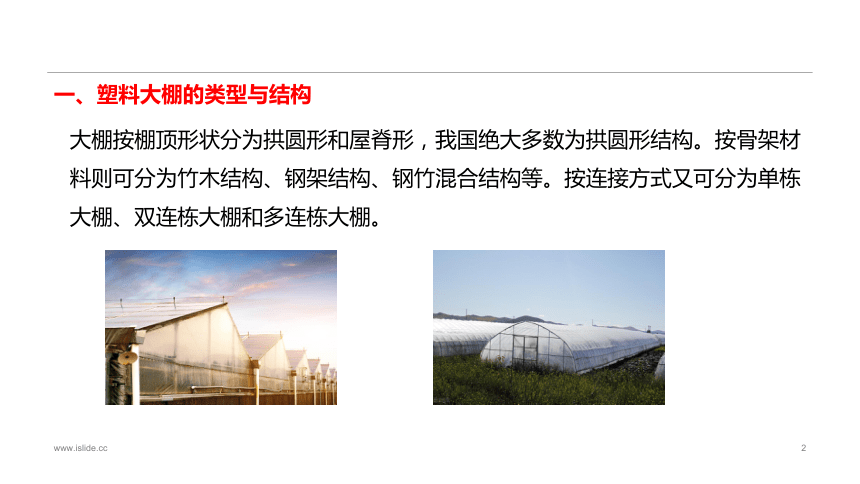

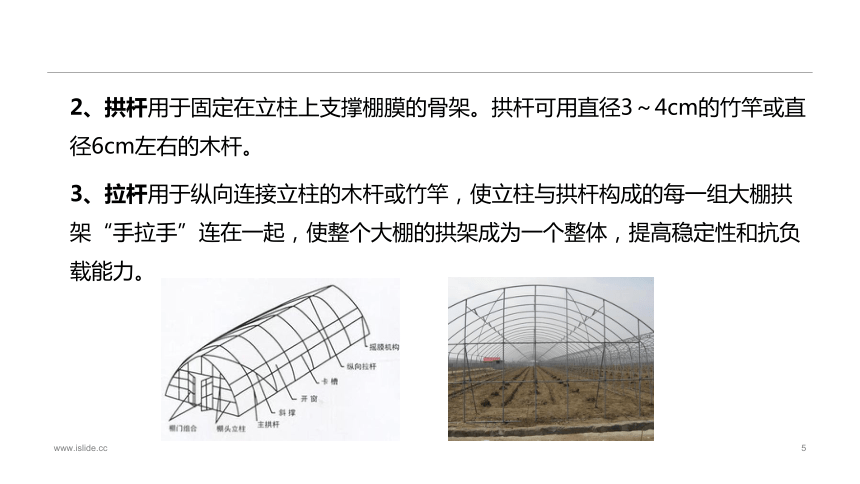

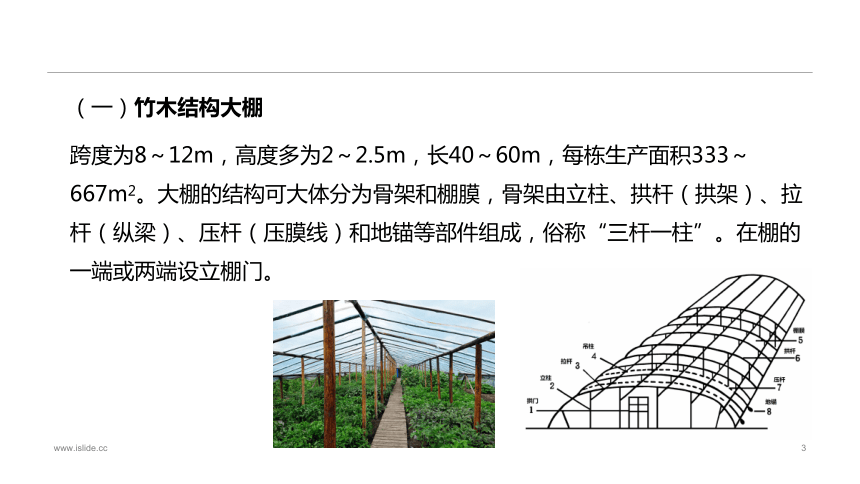

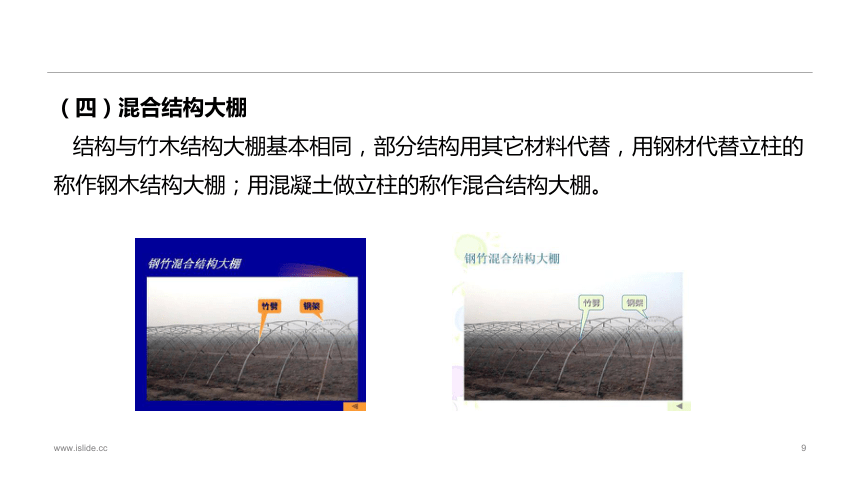

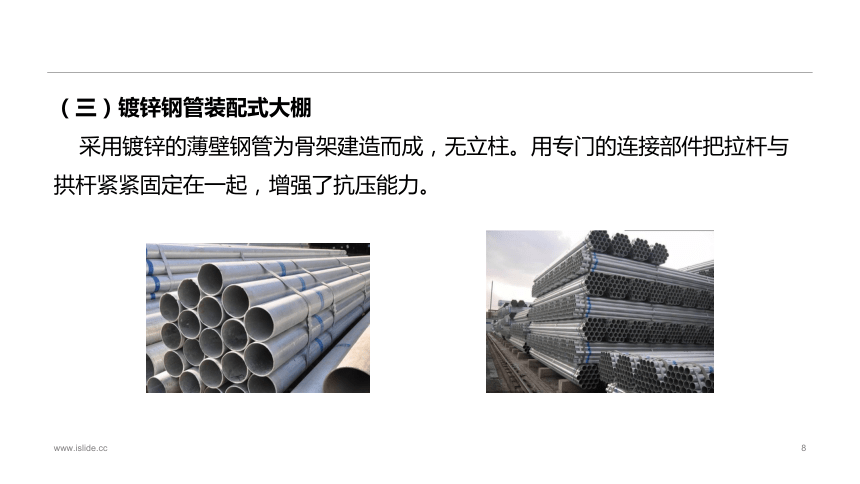

任务 蔬菜设施的建造与应用子任务 塑料大棚的类型与结构性能一、塑料大棚的类型与结构大棚按棚顶形状分为拱圆形和屋脊形，我国绝大多数为拱圆形结构。按骨架材料则可分为竹木结构、钢架结构、钢竹混合结构等。按连接方式又可分为单栋大棚、双连栋大棚和多连栋大棚。www.islide.cc（一）竹木结构大棚跨度为8～12m，高度多为2～2.5m，长40～60m，每栋生产面积333～667m2。大棚的结构可大体分为骨架和棚膜，骨架由立柱、拱杆（拱架）、拉杆（纵梁）、压杆（压膜线）和地锚等部件组成，俗称“三杆一柱”。在棚的一端或两端设立棚门。www.islide.cc1、立柱用于支撑拱杆和棚膜的重量，并且承载雨雪负荷和受风压与负风压的作用，纵横成直线排列。竹木结构大棚立柱多，棚内遮荫面积大，作业不方便，可采用“悬梁吊柱”式，即用固定在拉杆上的小悬柱代替，使立柱减少2/3。www.islide.cc2、拱杆用于固定在立柱上支撑棚膜的骨架。拱杆可用直径3～4cm的竹竿或直径6cm左右的木杆。3、拉杆用于纵向连接立柱的木杆或竹竿，使立柱与拱杆构成的每一组大棚拱架“手拉手”连在一起，使整个大棚的拱架成为一个整体，提高稳定性和抗负载能力。www.islide.cc4、压杆：是在大棚膜上面位于两拱杆之间的木杆或竹竿。起到固定棚膜并使之绷紧的作用。压杆的两端用8#铁线或绳子在大棚的两侧与地锚相连。有专用的塑料压膜线。5、棚门：是大棚两端各设一个大门，门的大小要考虑作业方便，利于保温。www.islide.cc（二）钢架结构大棚骨架用钢筋或钢管焊接而成，宽一般10～15m，高多为2.5～3m，长50～60m。单栋面积一般在667m2左右。特点是坚固耐用，空间较大中间无立柱或少立柱，便于作业，遮光少，使用寿命长。在生产上广泛应用。因骨架结构的不同可分为：单梁拱架、双梁平面拱架、三角形拱架。www.islide.cc（三）镀锌钢管装配式大棚采用镀锌的薄壁钢管为骨架建造而成，无立柱。用专门的连接部件把拉杆与拱杆紧紧固定在一起，增强了抗压能力。www.islide.cc（四）混合结构大棚结构与竹木结构大棚基本相同，部分结构用其它材料代替，用钢材代替立柱的称作钢木结构大棚；用混凝土做立柱的称作混合结构大棚。www.islide.cc（五）其它新型材料大棚目前还有采用玻璃钢、玻纤增强聚氨酯、无机复合发泡材料等为骨架建造的大棚。www.islide.cc二、塑料大棚的性能1．在温度方面大棚内温度存在着明显的日变化和季节性变化。 （1）大棚内温度的日变化规律与外界基本相同，即白天气温高，夜间气温低。但变化比外界气温剧烈，晴天温差大，阴天温差小。晴天时温差30～35℃左右，阴天15℃左右棚内最低气温出现在日出之前，比最低土温出现的时间早2h左右。www.islide.cc温度（℃）时间（时）www.islide.cc日出后1～2h棚温迅速升高，7～10时气温回升最快，在不通风的情况下平均每小时升温5～8℃。最高温出现在12～13时。15时前后棚温开始下降，平均每小时下降5℃左右。夜间气温下降缓慢，平均每小时降温l℃左右www.islide.cc大棚早春增温能力一般为8～10℃；外界气温升高时增温值可达20℃以上。大棚内存在低温霜冻和高温危害的危险。大棚在夜间有时会出现棚温低于外界温度的“逆温现象”。www.islide.cc（2）大棚内的气温和露地气温季节性变化趋势相同，除6月份炎热季节外，各季节大棚内的气温均高于露地气温。www.islide.cc（3）棚内不同部位的温度状况有差异，日出后，大棚东侧的温度较西侧高。中午高温区在棚的上部和南端；下午西侧温度较东侧高。大棚内垂直方向上的温度也不相同，白天棚顶部的温度高于底部3～4℃，夜间下部的温度高于上部1～2℃。大棚四周近边缘位置的温度比中央部分低。www.islide.cc（4）大棚的地温：大棚内的地温也存在着明显的日变化和季节变化，与气温相比，地温比较稳定，且地温的变化滞后于气温。晴天上午太阳出来后，地温迅速升高，14时左右达到最高值，15时后温度开始下降。阴天地温的日变化较小，最高温度出现的时间较早。www.islide.cc大棚周边的地温低于中部地温，而且地表的温度变化大于地中温度变化，随着土层深度的增加，地温的变化越来越小。www.islide.cc2．在湿度方面棚内空气相对湿度存在着季节变化和日变化在密闭的情况下，棚内空气相对湿度的一般变化规律是：棚温升高，相对湿度降低；棚温降低，相对湿度升高；晴天、风天时相对湿度降低，阴天、雨（雪）天时相对湿度增大。www.islide.cc早晨日出前棚内相对湿度高达100％，随着日出后栅内温度的升高，空气相对湿度逐渐下降，12～13时为最低时刻，在密闭大棚内达70％～80％，在通风条件下，可降到50％～60％；午后随着气温逐渐降低，空气相对湿度又逐渐增加，午夜可达到100％。www.islide.cc3．在光照方面大棚内光照状况与天气、季节及昼夜变化有关，还与棚的方位、结构、建筑材料、覆盖方式、薄膜洁净和老化程度等因素有关。 （1）光照的季节变化表现为：南北延长的大棚光照强度由冬一春一夏的变化是不断加强，透光率不断提高；随着季节由夏一秋一冬，棚内光照则不断减弱，透光率也降低。www.islide.cc（2）棚内的光照分布表现为：大棚内光照存在着垂直变化和水平变化。从垂直看，越接近地面，光照度越弱；越接近棚面，光照度越强。从水平看，南北延长的大棚棚内的水平照度比较均匀，水平光差只有1％左右。东西向延长的大棚，不如南北延长的大棚光照均匀。
