双速异步电动机控制线路的安装与维修
多速异步电动机
三相异步电动机的转速公式
n 电动机转速 s 电动机转差率
f1 电动机工作电源频率
p 电动机磁级对数
由公式可知，改变异步电动机转速n可通过三种方法来实现：
一是改变转差率：s
二是改变电源频率： f1
三是改变磁极对数： p
变极调速

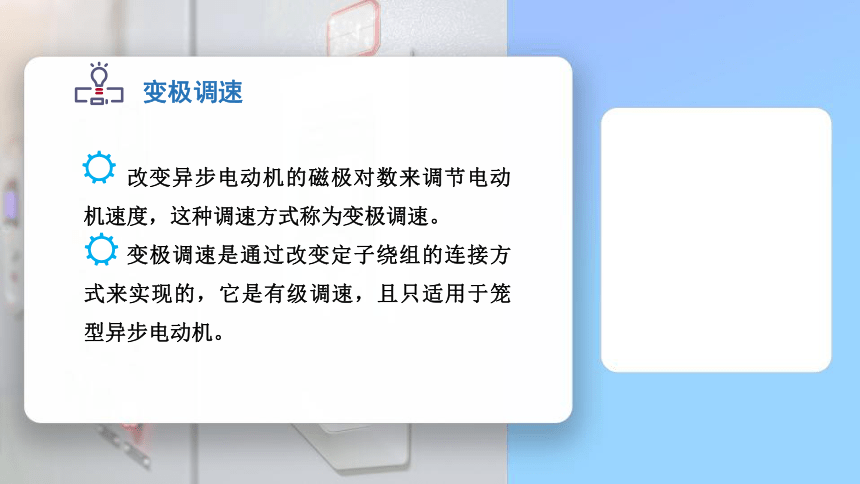

改变异步电动机的磁极对数来调节电动机速度，这种调速方式称为变极调速。
变极调速是通过改变定子绕组的连接方式来实现的，它是有级调速，且只适用于笼型异步电动机。
多速异步电动机

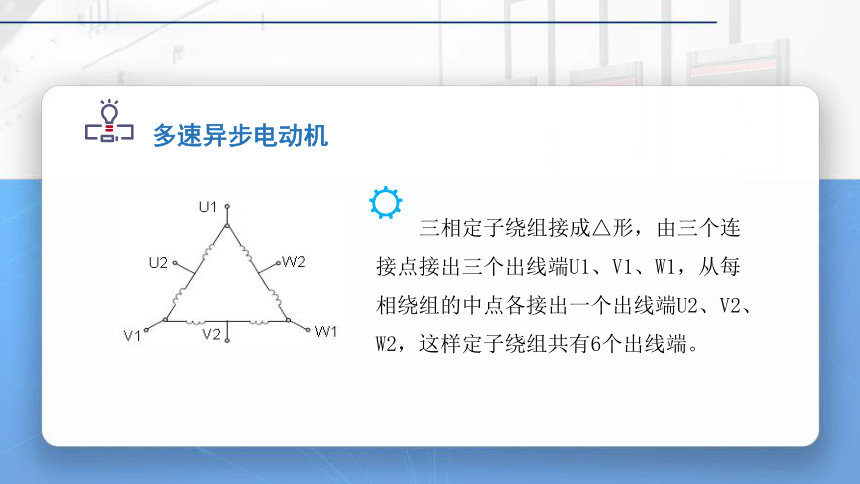

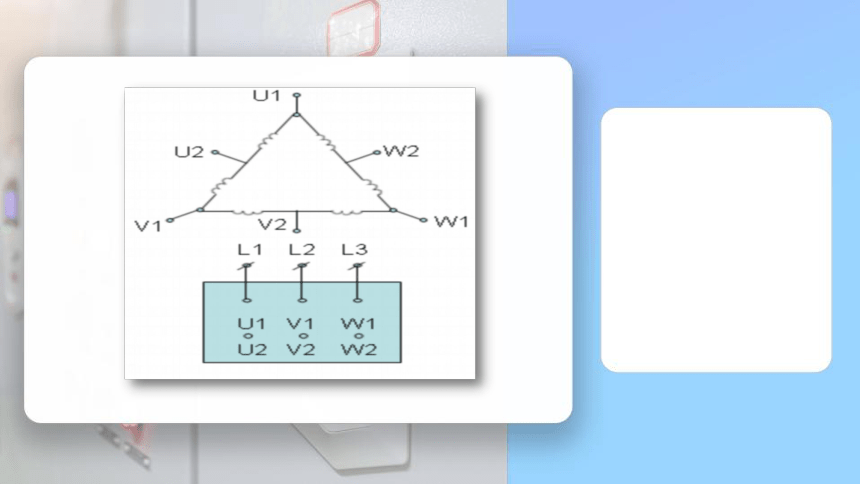

三相定子绕组接成△形，由三个连接点接出三个出线端U1、V1、W1，从每相绕组的中点各接出一个出线端U2、V2、W2，这样定子绕组共有6个出线端。
1.双速异步电动机定子绕组的△形连接
电动机低速运转时，电动机功率大，转速慢，启动转矩大，适用于重载下启动。

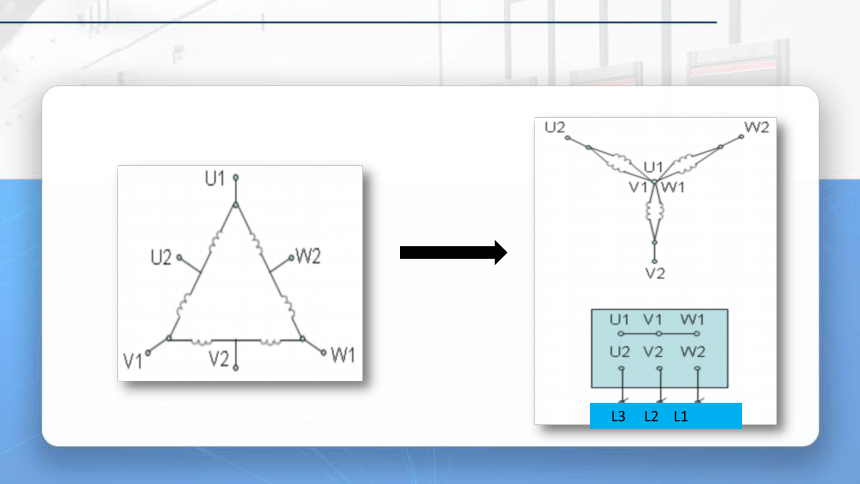

2.双速异步电动机定子绕组的Y形连接
L3 L2 L1

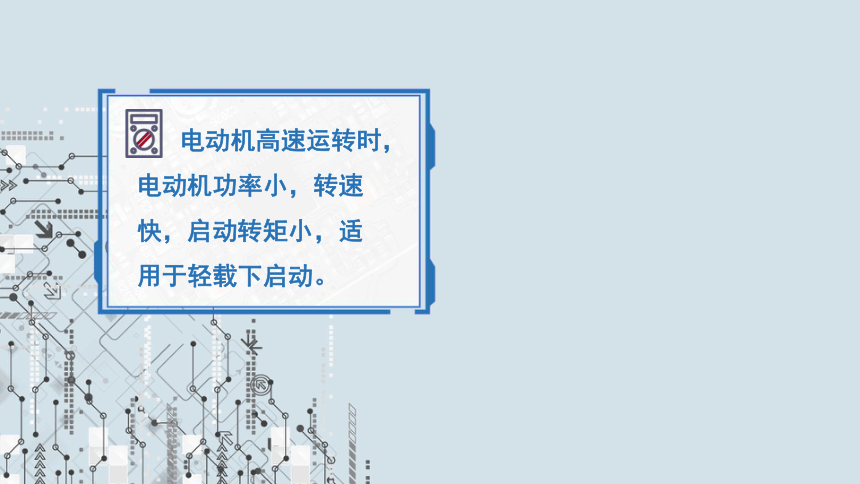

电动机高速运转时，电动机功率小，转速快，启动转矩小，适用于轻载下启动。
3.双速异步电动机定子绕组的连接
L3 L2 L1
电源相序为
L1—U1
L2—V1
L3—W1
电源相序
L1—W2
L2—V2
L3—U2
注意
双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，目的是保证电动机的旋转方向不变。
二、按钮、接触器双重互锁控制的双速电动机线路
工作原理
按钮、接触器控制双速电动机电路，即用按钮和接触器来控制的电动机高速、低速控制线路，其中SB1、 KM1控制电动机低速运行；SB2、 KM2、KM3控制电动机高速运行；SB3控制停止。
QS ——三相交流电源引入
FU1 ——主电路短路保护
FU2 ——控制电路短路保护
KM1——双速电动机低速运行接触器
KM2、KM3 ——双速电动机高速运行接触器
QS
FU1
FU2
KM1
KM2
KM1
KM2
KM3
KM3
KH1
KH2
KH1
KH2
SB1
SB2
SB3
分析电路各元器件的功能
KH1、KH2——分别为电动机△运行和YY运行的过载保护元件
SB1 —— 低速启动按钮
SB2 —— 高速启动按钮
SB3 —— 停止按钮
QS
FU1
FU2
KM1
KM2
KM1
KM2
KM3
KM3
KH1
KH2
KH1
KH2
SB1
SB2
SB3
分析电路各元器件的功能
双速异步电动机控制线路的安装与维修
1.主电路分析
KM1主触头闭合时
U1——L1
V1——L2
W1——L3
U2、V2、W2空着不接
KM3主触头闭合时：
U1、V1、W1短接；
KM2主触头闭合：
U2 ——L3
V2 —— L2
W2 ——L1
注意
双速电动机在高速、低速运行时的额定电流不相同。因此，热继电器KH1和KH2要根据不同保护电路分别调整整定值。
2.控制电路工作原理分析
按下SB1
SB1常闭触头先分断
对KM2KM3联锁
SB1常开触头后闭合
1) △形低速启动运转
SB1
SB1
SB1
SB1
KM1
KM1
KM1
KM1
2) YY形高速启动运行
SB2
KM1
KM1
KM1
KM1
SB2
KM2
KM3
KM3
KM2
KM3
KM2
KM3
KM2
KM3
KM3
3）停止
按下SB3
SB3常闭触头分断
切断对KM1、KM2
KM3控制回路
KM1
线圈
失电
电动
机M
失电
停转
KM2
KM3
线圈
失电
3、电路的保护功能
（1）短路保护 FU1、FU2
（2）过载保护 KH1、KH2
（3）欠压保护 KM1、KM2、KM3线圈
（4）失压保护 KM1、KM2、KM3辅助常开触头
（5）连锁保护 KM1、KM2、KM3 辅助常闭触头，SB1、SB2常闭触头
注意
电路中设置保护措施目的是保证电动机长期正常运行，避免由于各种故障造成电气设备、电网和机械设备的损坏，以保证人身的安全。这里讨论的是低压电路的保护。有短路保护、过载保护、欠电压保护等。
4、控制电路的特点
双速异步电动机控制线路中SB1和SB2无顺序限制，可由低速起动转为高速运行，也可高速起动后转为低速运行；或低速起动并运行，或高速起动并运行。
但KM1、KM2和KM3不能同时工作，所以它们的辅助常闭触点串接在对方的线圈回路中，以实现互锁。
三、注意事项
一、双速异步电动机定子绕组的接法
二、按钮、接触器双重互锁控制的双速电动机线路
1、主电路分析
2、控制电路分析
3、电路各个保护
4、控制电路的特点
复习巩固
电动机在接线时的相序不能接错，要按原理图接线。 否则高速（YY接）时电动机将会反转，产生很大的冲击电流。
电动机在高速、低速运行时的额定电流不相同。热继电器KH1和KH2要根据不同保护电路分别调整整定值，不要接错。
三、注意事项
如何把双速电动机应用到（小车前进、后退）电路中实现两种速度控制，设计电气原理图？
课后练习与思考
