时间继电器控制的星三角降压启动线路原理分析

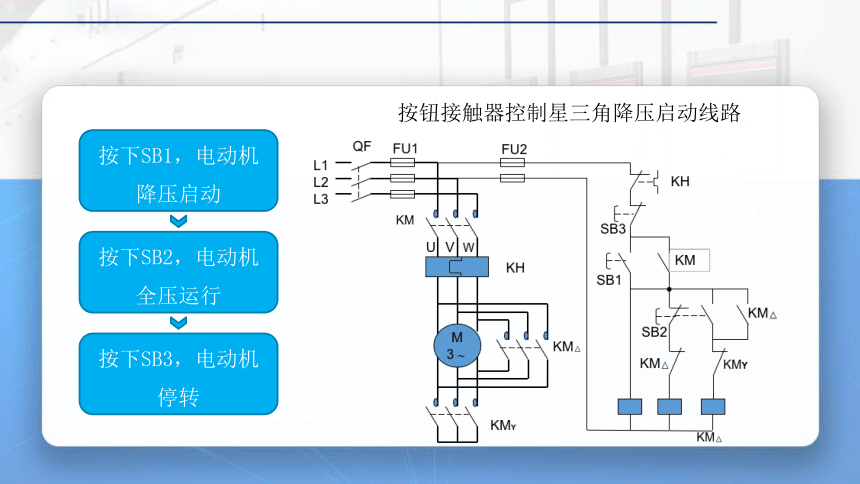

按钮接触器控制星三角降压启动线路
按下SB1，电动机降压启动
按下SB2，电动机全压运行
按下SB3，电动机停转
星三角降压启动如何自动切换？
时间继电器
时间继电器

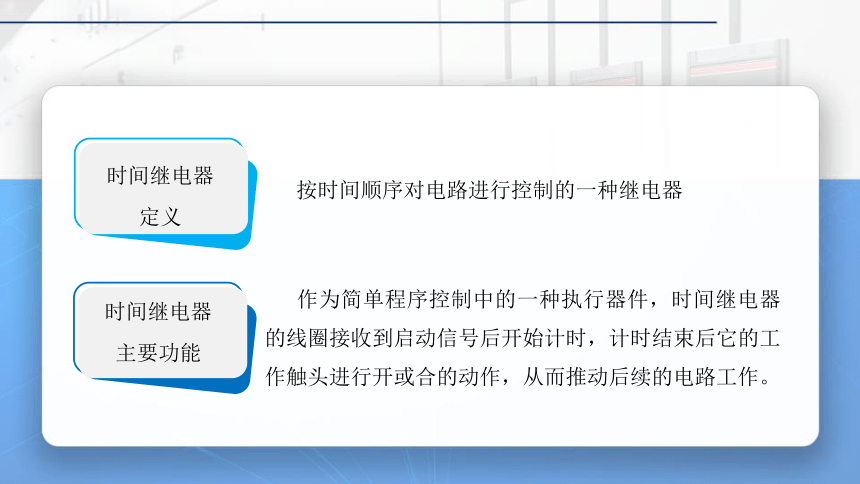

定义
按时间顺序对电路进行控制的一种继电器
时间继电器
主要功能
作为简单程序控制中的一种执行器件，时间继电器的线圈接收到启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。

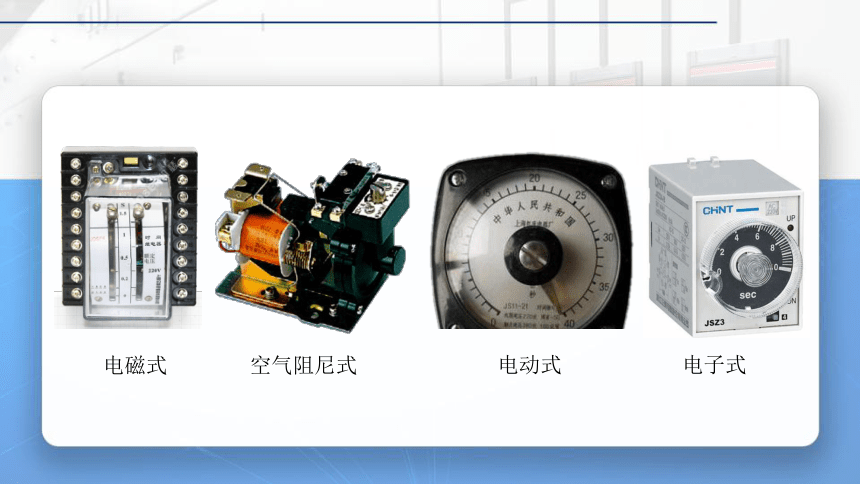

空气阻尼式
电磁式
电动式
电子式

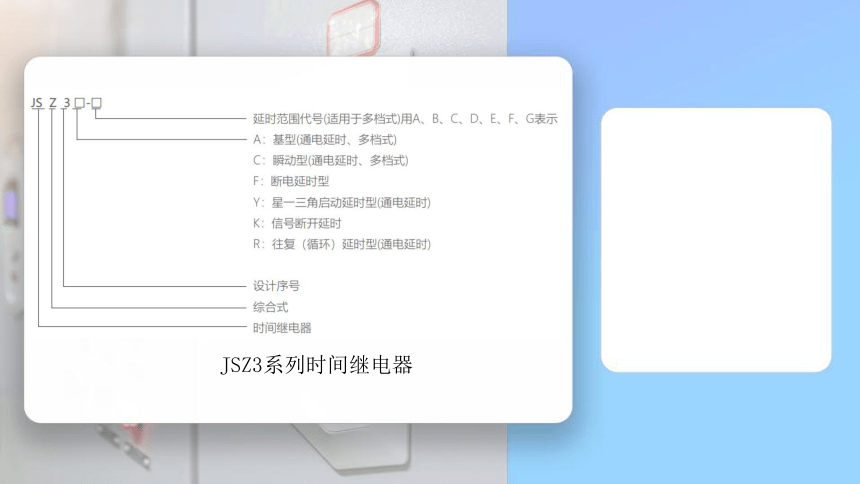

JSZ3系列时间继电器

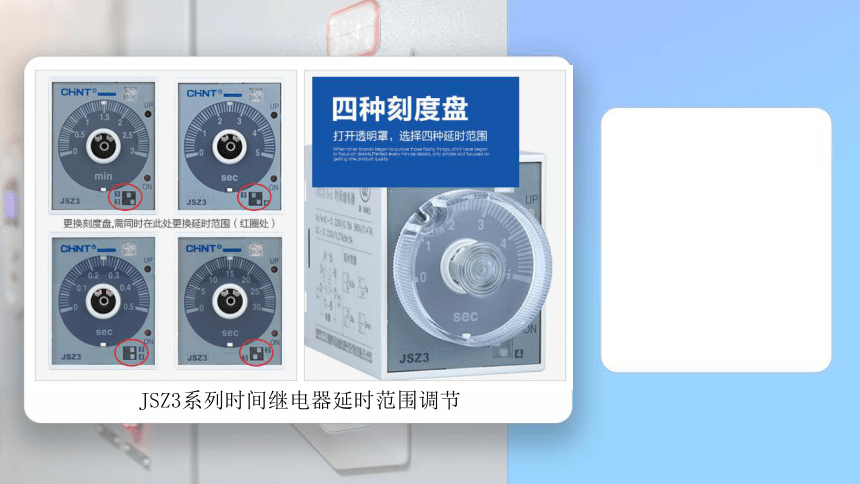

JSZ3系列时间继电器延时范围调节
JSZ3系列时间继电器触点结构
合上电源开关QS
按下SB1
KT线圈得电
KMY线圈得电
KMY主触头闭合
KMY常开辅助触头闭合
KMY常闭辅助触头断开
KM自锁触头闭合
KM主触头闭合
电动机降压启动
松开SB1
电动机低压运行
KT延时分断的常闭触头断开
KMY线圈失电
KMY主触头、常开辅助触头断开
KMY常闭辅助触头闭合
KM △线圈得电、主触头闭合
KM △常闭辅助触头断开
KT线圈失电
电动机全压运行
按下SB2
电动机M停止运行
负载较重
星形接法电动机的力矩不足
电动机转速低、电流大
不及时转换成三角形接法
热继电器动作
必须正确设置星三角降压启动转换时间。一般来说星三角降压启动转换时间不超过5秒钟。
相同点
时间继电器和交流接触器的动作过程相似
不同点
时间继电器：在线圈通电后开始延时，延时结束后动作。
交流接触器：在线圈通电后即刻动作。
由延时范围和旋钮共同决定，小功率笼型异步电动机的星三角降压启动转换时间不超过5秒钟。
知识回顾
时间继电器和交流接触器异同
时间继电器的延时时间
