控制电路实现顺序控制
电动机的顺序控制
在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。
在CA6140车床上有主轴电机和冷却电机，主轴电机运转之前， 首先要启动冷却泵电机给主轴电机制冷，又如带式输送机自动运行先起动第一节，再起动第二节，这就需要应用到延时自动顺序控制，使用上更加方便。
例题

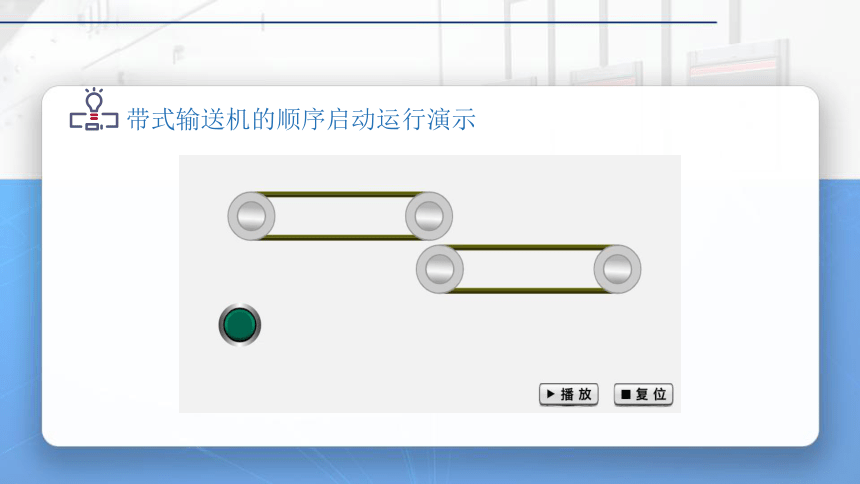

带式输送机的顺序启动运行演示
M1
3～
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
FR2
M2
3～

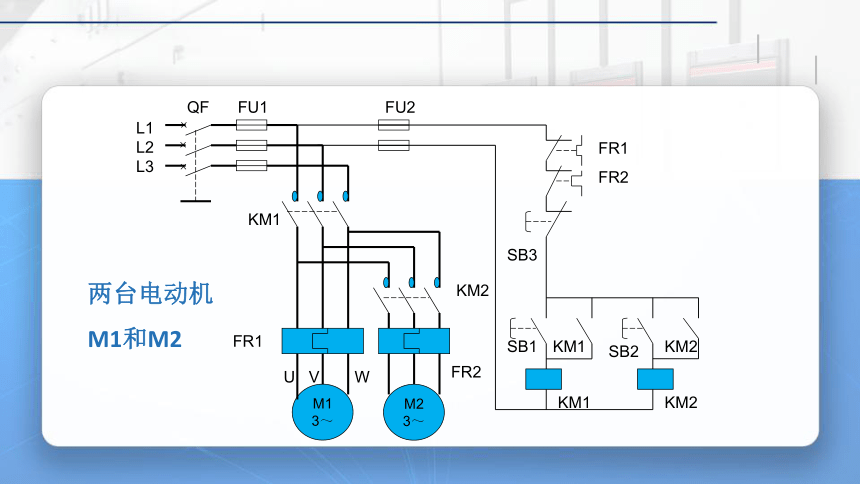

两台电动机M1和M2
选择两个电动机的容量之和作为电路的额定运行功率。
主电路实现顺序控制
控制电路实习顺序控制
电动机的继电器顺序控制
电路的两种方式：
两个电动机的连续正转控制电路并联，这个电路实现的功能就是顺序启动同时停止。
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
合上电源
开关QS
FU1
FU2
QS
M1
3～
M2
3～
KH2
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
按下SB1，
KM1线圈得电
FU1
FU2
QF
M1
3～
M2
3～
KH2
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
KM1自锁触头闭合,对KM1自锁
KM1主触头闭合
电机M1正转
FU1
FU2
QS
M1
3～
M2
3～
KH2
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
按下SB2，
KM2线圈得电
FU1
FU2
QF
M1
3～
M2
3～
KH2
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
KM2自锁触头闭合,
对KM2自锁
KM2主触头闭合，电动机M2正转
FU1
FU2
QS
M1
3～
M2
3～
KH2
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
松开SB2，
电动机M1、M2继续正转
FU1
FU2
QS
M1
3～
M2
3～
KH2
L1L2L3
KM1
KM2
KH1
KH2
SB2
SB3
SB1
KM1
KM2
KM1
KM2
KH1
U
V
W
按下SB3;
KM1,KM2线圈失电;
动合辅助触头断开
解除自锁;
动合主触头断开
电机停转。
FU1
FU2
QS
M1
3～
M2
3～
KH2
