主电路实现顺序控制
电动机的顺序控制
在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。
在CA6140车床上有主轴电机和冷却电机，主轴电机运转之前， 首先要启动冷却泵电机给主轴电机制冷，又如带式输送机自动运行先起动第一节，再起动第二节，这就需要应用到延时自动顺序控制，使用上更加方便。
例题

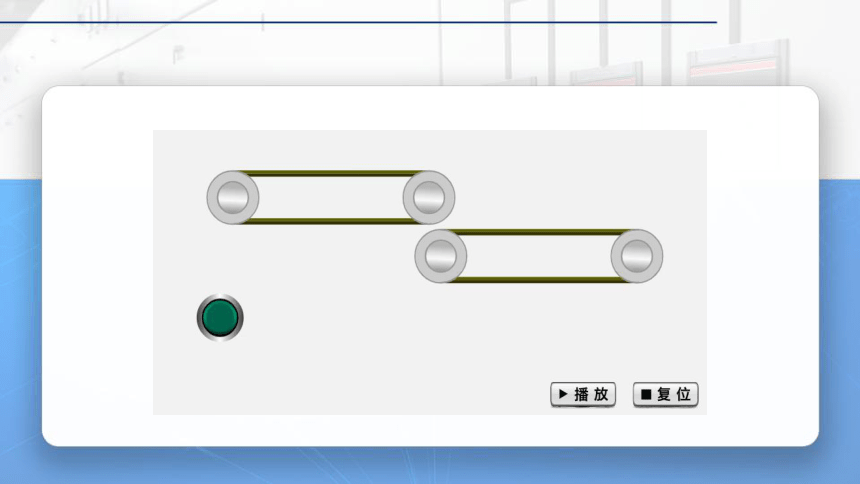

带式输送机的顺序启动
运行演示
M1
3～
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
FR2
M2
3～

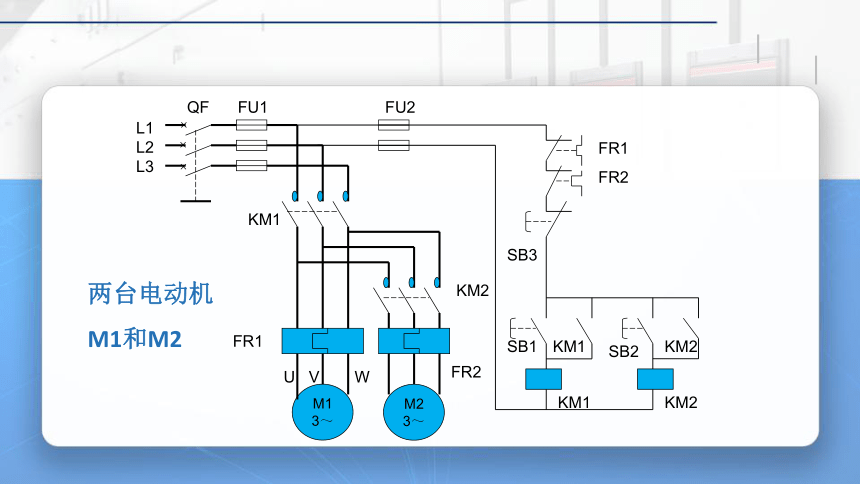

两台电动机M1和M2
选择两个电动机的容量之和作为电路的额定运行功率。
主电路实现顺序控制
控制电路实现顺序控制
电动机的继电器顺序控制
电路的两种方式：
两个电动机的连续正转控制电路并联，这个电路实现的功能就是顺序启动同时停止。
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
合上电源开关QF
M1
3～
M2
3～
FR2
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
只能先按下SB1
M1
3～
M2
3～
FR2
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
电动机M1起动
M1
3～
M2
3～
FR2
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
M1
3～
M2
3～
FR2
按下SB2，KM2线圈得电，电动机M2运行，实现了电动机M1和M2的顺序启动
L1L2L3
FU1
FU2
KM1
KM2
FR1
FR2
SB1
SB2
SB3
KM1
KM2
KM1
KM2
FR1
U
V
W
QF
M1
3～
M2
3～
FR2
按下SB3，KM1线圈和KM2线圈，同时失电
主电路实现顺序控制工作过程如下：
