按钮接触器控制星三角降压启动线路

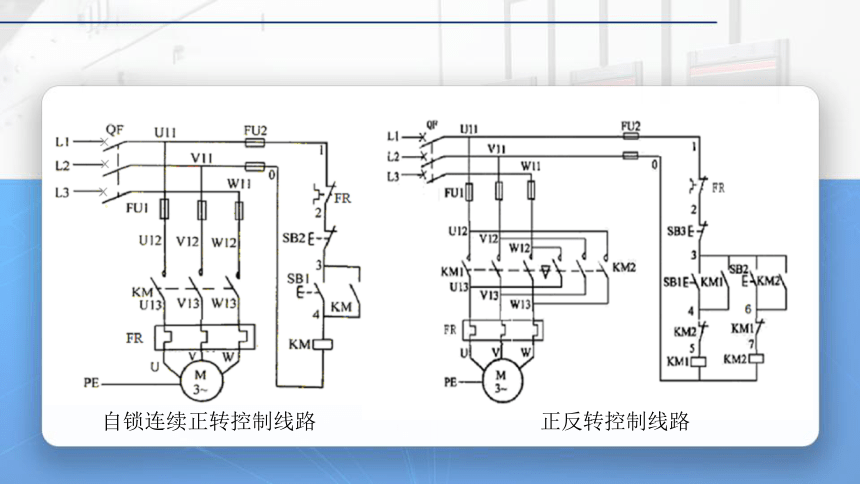

自锁连续正转控制线路
正反转控制线路

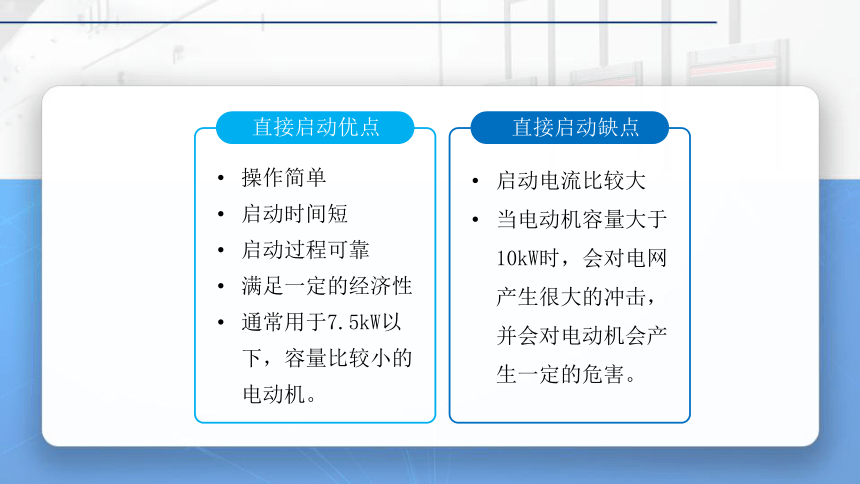

直接启动优点
操作简单
启动时间短
启动过程可靠
满足一定的经济性
通常用于7.5kW以下，容量比较小的电动机。
启动电流比较大
当电动机容量大于10kW时，会对电网产生很大的冲击，并会对电动机会产生一定的危害。
直接启动缺点
降压启动（减压启动）
降低定子绕组电压，限制启动电流。
星三角降压启动
把电动机的定子绕组接成星形，电动机定子绕组电压低于电源电压起动。
启动即将完毕时再恢复成三角形

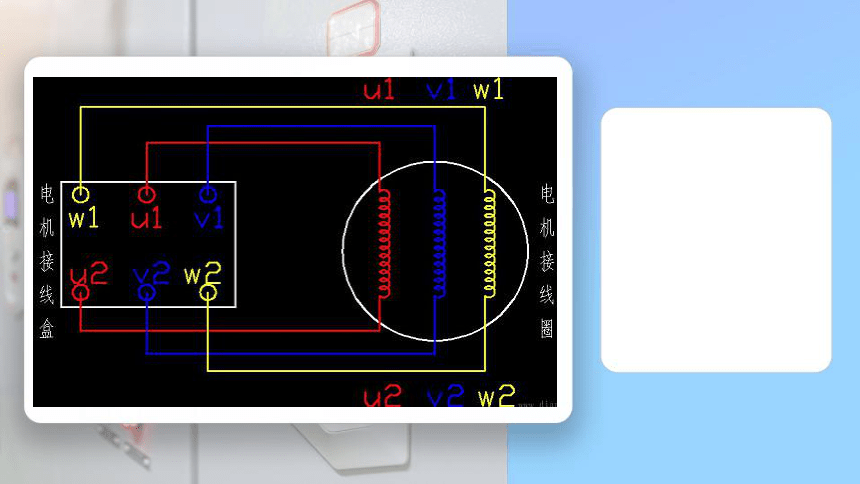

如何切换电动机定子绕组星型三角形连接方式？
星三角降压启动主电路
KMY接触器接通、KM△断开时
KM△接触器接通、KMY断开时
星型连接启动

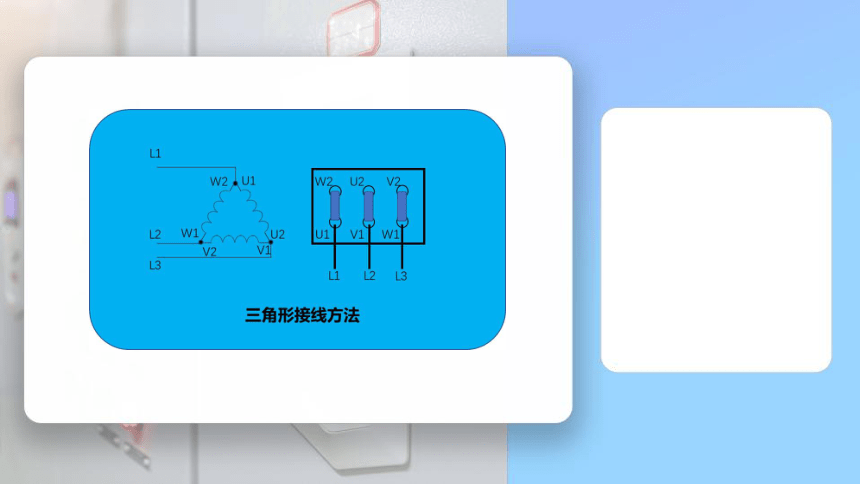

三角形连接运行
按钮接触器控制星三角降压启动控制流程
按钮接触器控制星三角降压启动控制流程
合上电源开关QF
按钮接触器控制星三角降压启动控制流程
按下SB1
KM线圈得电
KMY线圈得电
按钮接触器控制星三角降压启动控制流程
KMY动断辅助触头断开
KMY动合辅助触头闭合
KM主触头闭合
KMY主触头闭合
KM自锁触头闭合
电动机降压启动
按钮接触器控制星三角降压启动控制流程
松开SB1
电动机继续降压启动
按钮接触器控制星三角降压启动控制流程
按下SB2
SB2动断触头断开
KMY线圈失电
KMY主触头断开
KMY动合辅助触头断开
KMY
KM
U1
V1
W1
U2
V2
W2
按钮接触器控制星三角降压启动控制流程
SB2动合触头闭合
KM △线圈得电
KM △动断辅助触头断开
KM △动合辅助触头闭合
KM △主触头闭合
电动机全压运行
按钮接触器控制星三角降压启动控制流程
停止：
按下SB3
KMY、KM△互锁
降压启动优点
降低和限制电动机的起动电流，从而减小网络电压波动，对其他用电设备影响也较小。
降压启动时起动转矩大幅下降，一般只适用于必须减小启动电流，又对起动转矩要求不高的场合。
降压启动缺点
降压启动一般用在需要减小启动电流、对起动转矩要求不高的场合。
电动机定子绕组由星型和三角形两种连接方式，可以通过先星型启动，再三角形运行的方式来降低启动电流。
