(共19张PPT)
点动控制电路的工作原理

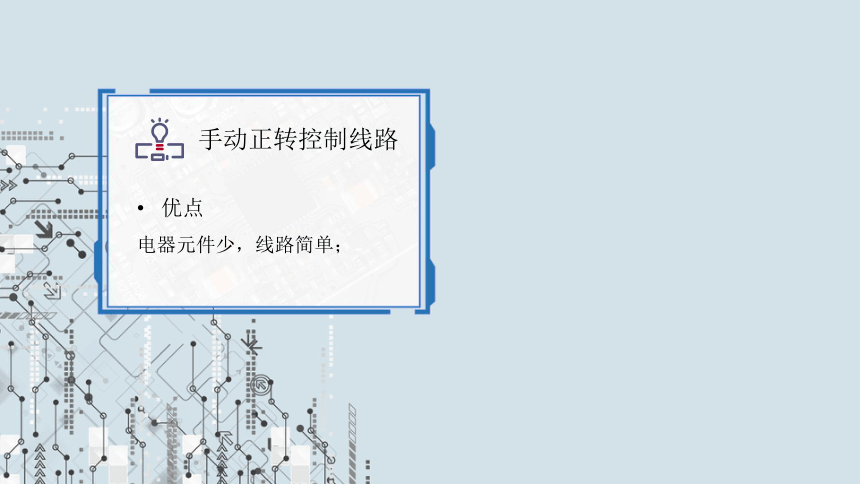

手动正转控制线路
优点
电器元件少，线路简单；

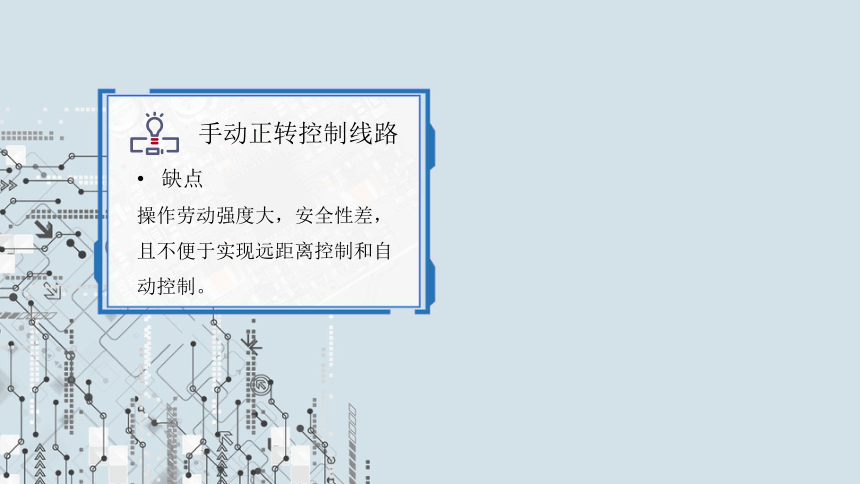

手动正转控制线路
缺点
操作劳动强度大，安全性差，且不便于实现远距离控制和自动控制。

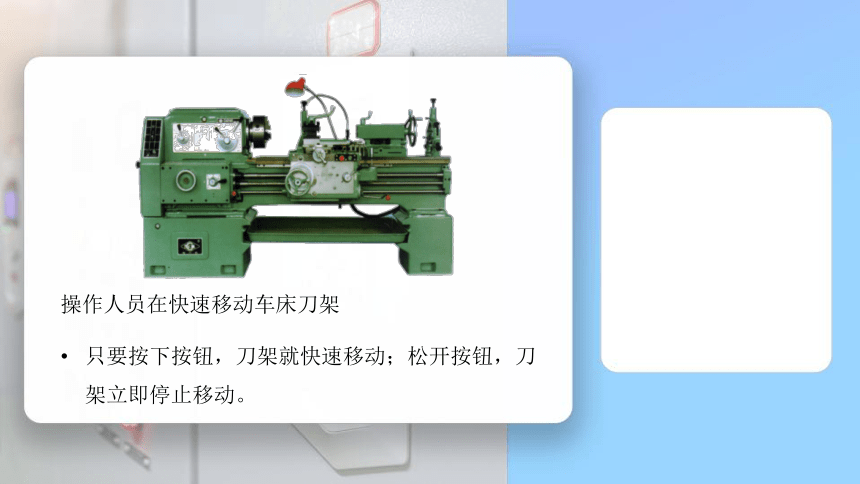

操作人员在快速移动车床刀架
只要按下按钮，刀架就快速移动；松开按钮，刀架立即停止移动。

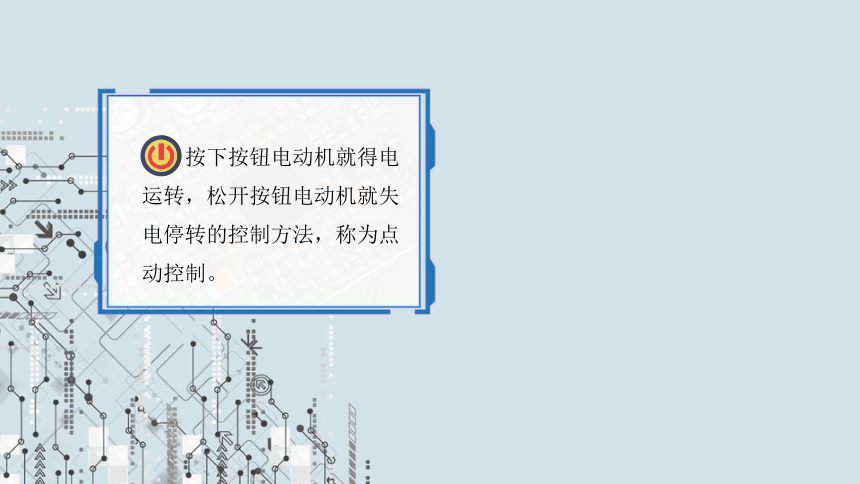

按下按钮电动机就得电运转，松开按钮电动机就失电停转的控制方法，称为点动控制。

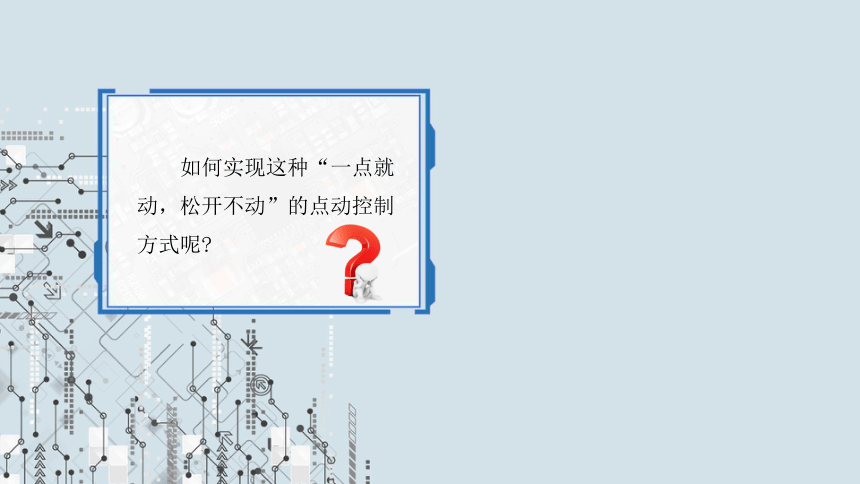

如何实现这种“一点就动，松开不动”的点动控制方式呢

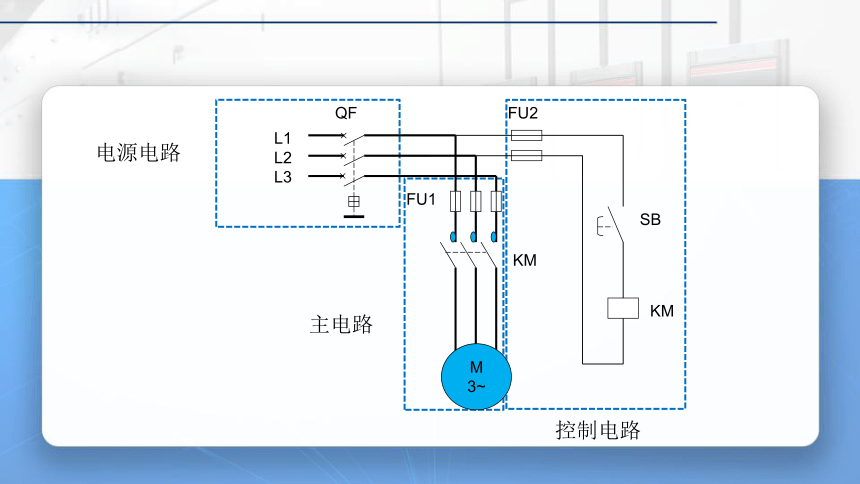

电源电路
主电路
控制电路
SB
KM
KM
L1L2L3
QF
FU1
FU2
M
3~
控制电路
SB
KM
KM
L1L2L3
QF
FU1
FU2
M
3~
按 钮
接触器线圈
熔断器
SB
KM
KM
L1L2L3
QF
FU1
FU2
M
3~
接触器KM的主触头控制电动机的启动和停止
低压断路器QF
作隔离开关
熔断器FU1、FU2作短路保护
启动按钮SB控制接触器KM线圈得电与失电
SB
KM
KM
L1L2L3
QF
FU2
FU1
M
3~
SB
KM
KM
L1L2L3
QF
FU2
FU1
M
3~
SB
KM
KM
L1L2L3
QF
FU2
FU1
M
3~
SB
KM
KM
L1L2L3
QF
FU2
FU1
M
3~
点动正转控制线路的工作原理
停止：松开SB KM线圈失电 KM主触头断开 电动机M断电停转
停止使用时，断开电源QF。
先合上电源开关QF。
启动：按下SB KM线圈得电 KM主触头闭合 电动机M启动运转
绘制、识读电路图的原则
画成水平线，三相交流电源相序L、L、L自上而下依次画出，若有中线N和保护地线PE，则应依次画在相线之下。直流电源的“+”端在上、“-”端在下画出。电源开关要水平画出。
主电路在图纸上垂直于电源电路绘于电路图的左侧由于通过的是电动机的工作电流，电流比较大，也可用粗实线表示。
包括控制电路、指示电路、照明电路等。由主令电器的触头、接触器的线圈和辅助触头、继电器的线圈和触头、仪表、指示灯及照明灯等组成。
电源电路
主电路
辅助电路
绘制、识读电路图的原则
要跨接在两相电源之间，用细实线依次垂直画在主电路的右侧，并且耗能元件(如接触器和继电器的线圈、指示灯、照明灯等)要画在电路图的下方，与下边电源线相连，而电器的触头要画在耗能元件与上边电源线之间。
辅
助
电
路
绘制、识读电路图的原则
电路图采用电路编号法，即对电路中的各个连接点用字母或数字编号。
同一电器的各元件按其在线路中所起的作用分别画在不同的电路中，但动作是相互关联的，必须用同一文字符号标注。
同一电路图中，相同电器较多时，需在电器元件文字符号后加注不同的数字。各电器触头位置按电路未通电或电器未受外力作用时的常态位置画出、分析原理时应从触头的常态位置出发。
绘制、识读电路图的原则
电路图采用电路编号法，即对电路中的各个连接点用字母或数字编号。
主电路在电源开关的出线端按相序依次编号为U11、V11、W11。
按从上至下、从左至右的顺序，每经过一个电器元件后，编号要递增。
单台三相交流电动机(或设备)的三根引出线，按相序依次编号为U、V、W。
对于多台电动机引出线的编号，可在字母前用不同数字加以区别。
绘制、识读电路图的原则
电路图采用电路编号法，即对电路中的各个连接点用字母或数字编号。
辅助电路编号按“等电位”原则，按从上至下、从左至右的顺序，用数字依次编号，每经过一个电器元件后，编号要依次递增。
控制电路编号的起始数字必须是1，其他辅助电路编号的起始数字依次递增100，如照明电路编号从101开始；指示电路编号从201开始等。
