单向连续控制电路的工作原理
SB1
KM
KM
L1L2L3
KM
QF
FU1
FU2
SB2
M
3~
SB1
KM
KM
L1L2L3
KM
QF
FU2
SB2
FU1
M
3~
SB1
KM
KM
L1L2L3
KM
QF
FU2
SB2
FU1
M
3~
SB1
KM
KM
L1L2L3
KM
QF
FU2
SB2

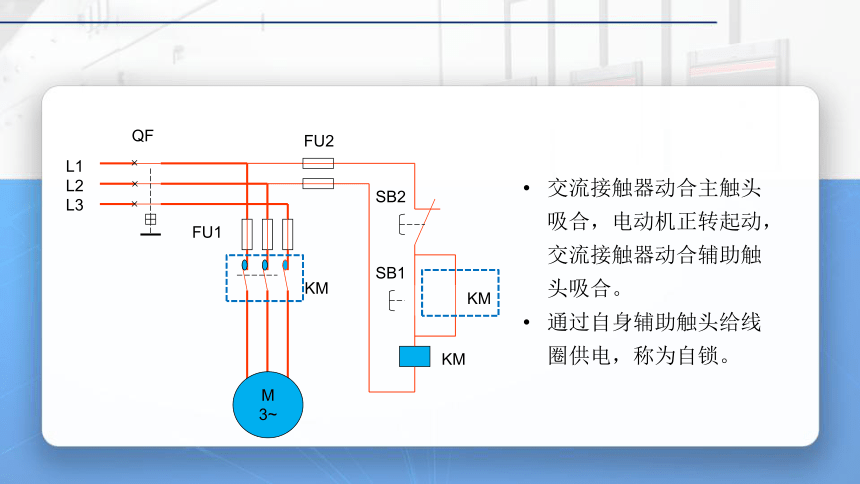

交流接触器动合主触头吸合，电动机正转起动，交流接触器动合辅助触头吸合。
通过自身辅助触头给线圈供电，称为自锁。
FU1
M
3~
SB1
KM
KM
L1L2L3
KM
QF
FU2
SB2
FU1
M
3~

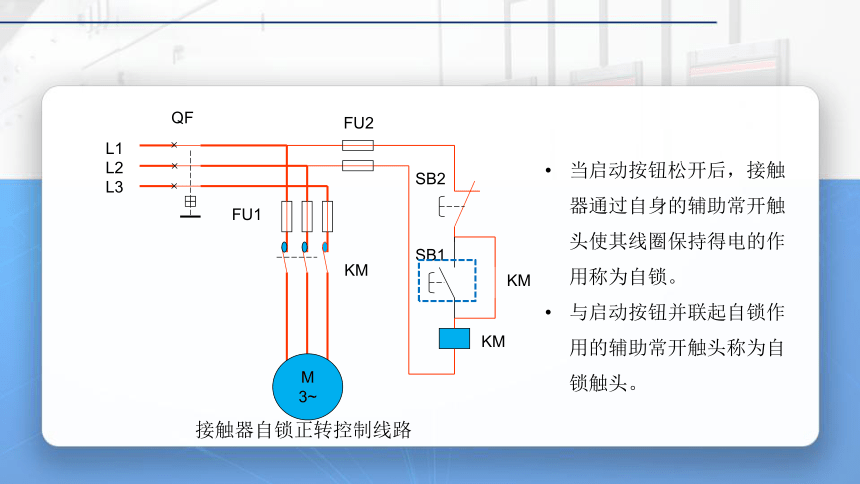

当启动按钮松开后，接触器通过自身的辅助常开触头使其线圈保持得电的作用称为自锁。
与启动按钮并联起自锁作用的辅助常开触头称为自锁触头。

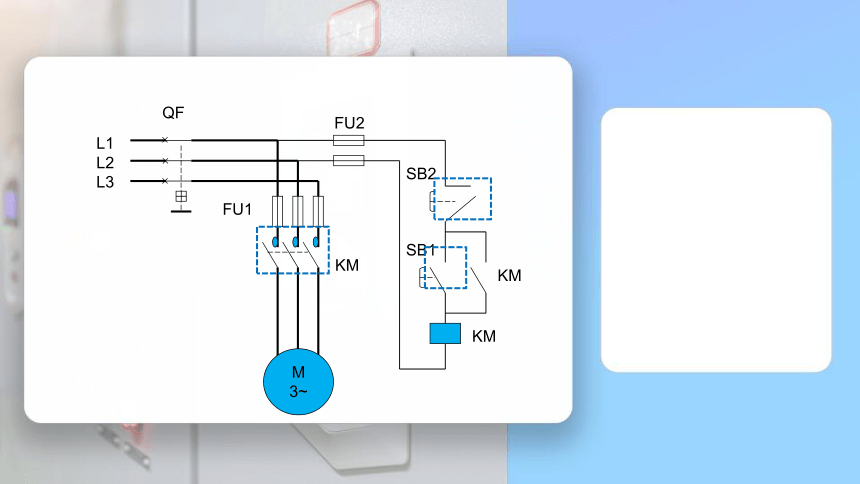

接触器自锁正转控制线路
KM
L1L2L3
QF
FU2
SB1
KM
KM
SB2
FU1
M
3~
线路的工作原理

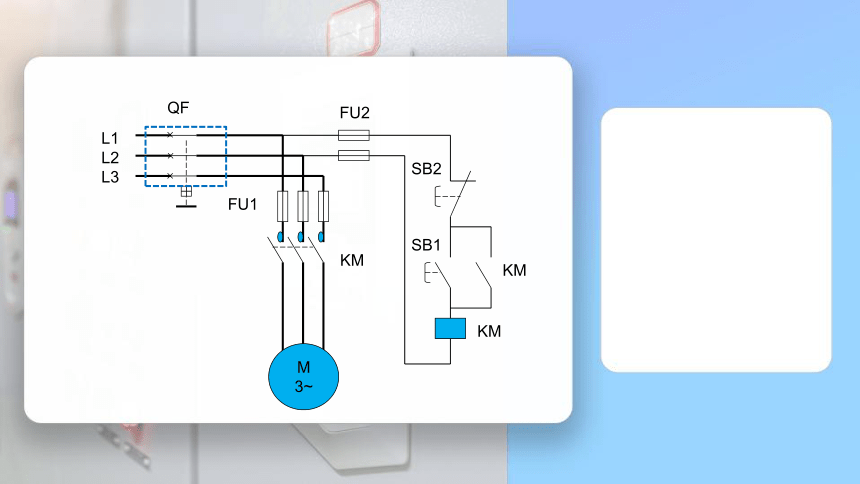

先合上电源开关QF。

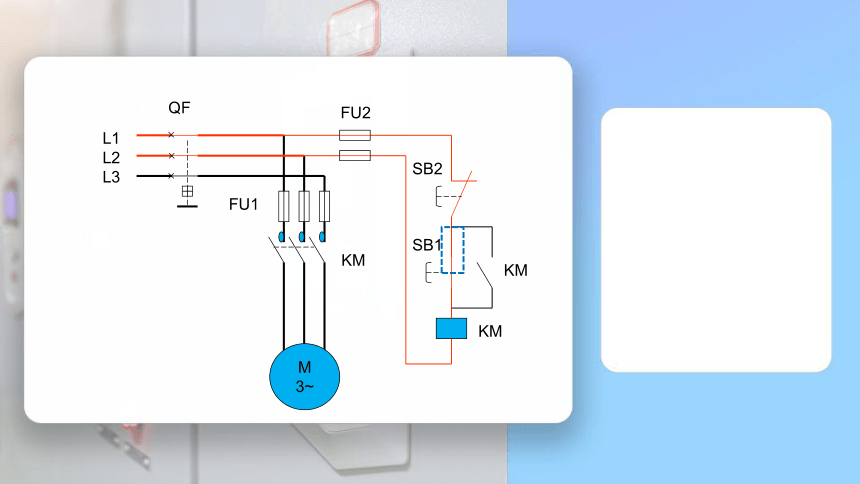

启动：按下SB1→KM线圈得电→KM主触头闭合（KM辅助常开触头闭合）→电动机 M启动，连续运转。
停止：按下SB2→KM线圈失电→KM主触头分断（KM辅助常开触头分断）→电动机 M失电停转。
KM
L1L2L3
KM
KH
QF
FU2
FU1
M3~
SB1
KM
SB2
KH
短路保护、欠压和失压保护作用
过载保护：当电动机出现过载时，能自动切断电动机的电源，使电动机停转的一种保护。
电动机运行过程中长期负载过大，或启动操作频繁，或者缺相运行
电动机定子绕组的电流增大，超过其额定值
熔断并不熔断，引起定子绕组过热，使温度持续升高
温度超过允许温升，会造成绝缘损坏，缩短电动机使用寿命，甚至会烧毁定子绕组
KM
L1L2L3
KM
KH
QF
FU2
FU1
M3~
SB1
KM
SB2
KH
KM
L1L2L3
KM
KH
QF
FU2
FU1
M3~
SB1
KM
SB2
KH
SB1
KM
KM
L1L2L3
KM
SB2
KH
KH
QF
FU2
FU1
M3~
SB1
KM
KM
L1L2L3
KM
SB2
KH
KH
QF
FU2
FU1
M3~
SB1
KM
KM
L1L2L3
KM
SB2
KH
KH
QF
FU2
FU1
M3~
SB1
KM
KM
L1L2L3
KM
SB2
KH
KH
QF
FU2
FU1
M3~
1.在照明、电加热等电路中，熔断器FU既可以作短路保护，也可以作过载保护。但对三相异步电动机控制线路来说，熔断器只能用作短路保护。
熔断器只能作短路保护，熔体额定电流应取电动机额定电流的1.5-2.5倍。
原因：三相异步电动机的启动电流很大(全压启动时的启动电流能达到额定电流的4~7倍)。
热继电器和熔断器两者所起的作用不同，不能相互代替使用。
2.热继电器在三相异步电动机控制线路中也只能作过载保护，不能用作短路保护。
原因：热继电器的热惯性大，即热继电器的双金属片受热膨胀弯曲需要一定时间。
